申請日2015.09.24

　　公開(公告)日2015.12.02

　　IPC分類號C02F3/28; C02F3/34

　　摘要

　　本發明涉及一種酸性礦井廢水的治理裝置，治理裝置整體呈長方體狀槽體，沿槽體長度方向依次設置布水區、微生物微電池預處理區、活性介質反應區、過濾區、出水區，槽體上部密封，各區之間設置有孔板。本發明治理裝置采用三維微生物燃料微電池與固載硫酸鹽還原菌活性介質結合的可滲透反應床，能保證硫酸鹽還原菌生長的碳源供給和保持適宜的pH環境，消除反應產物H2S濃度和重金屬離子對其的抑制，提高硫酸鹽還原菌活性，使SRB處理硫酸根和重金屬效果得到進一步強化，并有效提高可滲透反應床原位治理抗負荷波動性能，減少硫酸鹽還原菌菌體流失，厭氧、無膜、無導線結構的三維微生物燃料微電池延長了電池的使用壽命。

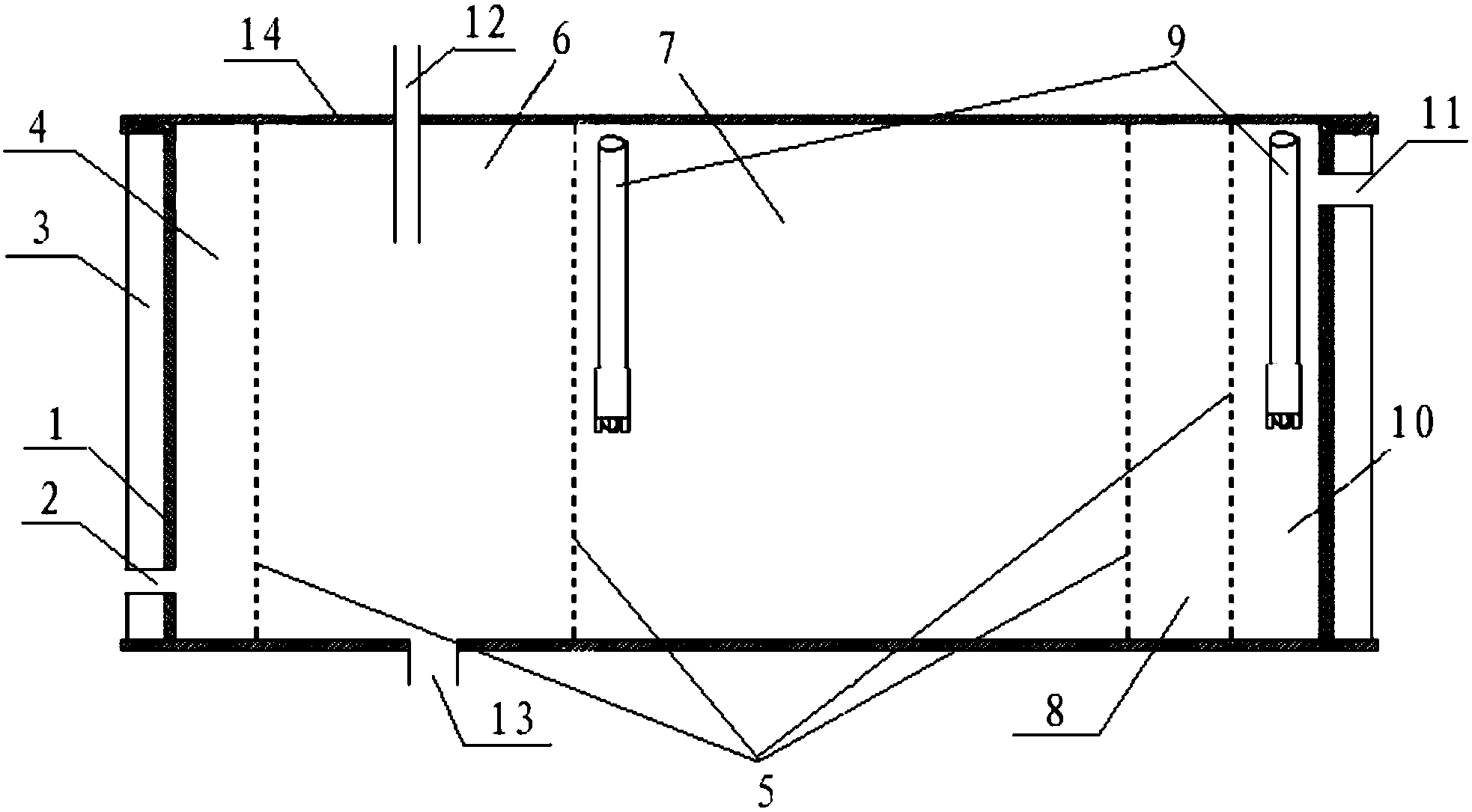

　　摘要附圖



　　權利要求書

　　1.一種酸性礦井廢水的治理裝置，整體呈長方體狀槽體，沿槽體長度方向依次設置布水區、微生物微電池預處理區、活性介質反應區、過濾區、出水區，槽體上部密封，各區之間設置有孔板。

　　2.如權利要求1所述的治理裝置，其特征在于：微生物微電池預處理區、活性介質反應區、過濾區的體積比為2：6：1;所述孔板開孔率為70-80%。

　　3.如權利要求1所述的治理裝置，其特征在于：所述微生物微電池預處理區填充介質為活性炭顆粒、厭氧活性污泥和固定有硫酸鹽還原菌的活性小球的混合物，三種介質均勻混合構成微生物微電池;活性炭顆粒和厭氧活性污泥構成微生物微電池的陽極，活性炭顆粒和厭氧活性污泥的質量比為1:2，固定有硫酸鹽還原菌的活性小球構成微生物微電池的陰極，生物陰極和陽極體積比為1:10;所述微生物微電池?zé)o膜、無導線，陰極和陽極均勻混合呈多點接觸的三維結構。

　　4.如權利要求3所述的治理裝置，其特征在于：所述活性炭顆粒粒徑3-5mm，比表面積500-900m2/g，厭氧活性污泥中懸浮污泥固體濃度10-15g/L，固定有硫酸鹽還原菌的活性小球粒徑3-5mm。

　　5.如權利要求3所述的治理裝置，其特征在于：

　　固定有硫酸鹽還原菌的活性小球的制備方法為：

　　A、制備硫酸鹽還原菌菌液：將硫酸鹽還原菌液態培養至穩定期，離心濃縮菌液使菌液中硫酸鹽還原菌濃度為2×107～3×107個/mL;

　　B、用活性炭粉末吸附硫酸鹽還原菌：將活性炭粉末加入到硫酸鹽還原菌菌液中，密封靜置吸附菌液至吸附飽和，制得含活性炭粉末菌液;

　　C、制備混合溶液：聚乙烯醇用純水浸泡24h，水浴加熱攪拌溶解后依次加入海藻酸鈉、二氧化硅、碳酸鈣，攪拌至全溶后冷卻，水、聚乙烯醇、海藻酸鈉、二氧化硅、碳酸鈣的質量比為900：100：10：30：3，攪拌至全溶后冷卻到35℃-40℃;

　　D、將混合溶液緩慢加入含活性炭粉末菌液中，攪拌均勻，制得混合懸液，混合溶液與含活性炭粉末菌液體積比為10:4，將混合懸液滴加至含質量百分含量為2%CaCl2的飽和硼酸溶液中，固化成球交聯24h以上，然后用0.9%的生理鹽水洗滌，制得固定有硫酸鹽還原菌的活性小球。

　　6.如權利要求5所述的治理裝置，其特征在于：所述步驟B中活性炭粉末粒徑55.5-74μm、比表面積3500m2/g，活性炭粉末在硫酸鹽還原菌菌液中的濃度為90g/L;所述吸附菌液的時間為30min以上;所述步驟C中水浴加熱溫度為90℃。

　　7.如權利要求1所述的治理裝置，其特征在于：所述活性介質反應區的填充介質為固載硫酸鹽還原菌的玉米芯和陶粒的混合物，固載硫酸鹽還原菌玉米芯和陶粒的質量比為1：7.5;陶粒粒徑3-5mm;玉米芯粒徑3-8mm。

　　8.如權利要求7所述的治理裝置，其特征在于：

　　所述固載硫酸鹽還原菌玉米芯制備方法為：

　　玉米芯破碎、過篩、滅菌為固態發酵載體;

　　固載前取4℃低溫保存的硫酸鹽還原菌菌種復活，將硫酸鹽還原菌35℃液態培養至對數期;將對數期的硫酸鹽還原菌菌液加入到培養基中，硫酸鹽還原菌菌液與培養基體積比為1:5，按含硫酸鹽還原菌菌液的培養基與玉米芯(含水率10%)質量比2：1，將含硫酸鹽還原菌菌液的培養基噴灑入處理后的玉米芯中拌勻，控制初始含水率為70%，將接種后的玉米芯裝袋，抽真空、充入氮氣后，35℃±2℃厭氧固態發酵4天得固載硫酸鹽還原菌玉米芯，4℃密封保存，用時開封。

　　9.如權利要求1所述的治理裝置，其特征在于：所述過濾區填充介質為石英砂和細陶�；旌衔�，石英砂和細陶粒的體積比為1:2，石英砂和細陶粒的粒徑分別為1-5mm、1-3mm。

　　10.如權利要求1所述的治理裝置，其特征在于：所述微生物微電池反應區頂部設置有布泥管，微生物微電池反應區底部設置有出泥口。

　　說明書

　　一種酸性礦井廢水的治理裝置

　　技術領域

　　本發明涉及污水處理技術領域，特別涉及一種酸性礦井廢水的治理裝置。

　　背景技術

　　酸性重金屬礦井廢水(AcidicMineDrainage,簡稱AMD)污染是一個世界性的問題，AMD 中含有高濃度的硫酸鹽和可溶性的重金屬離子，同時pH低、酸度大。因此一旦排放將會對 河流及其生物產生嚴重影響，甚至?xí)�污染地下水體。一旦污染發生將很難治理。

　　現有技術“201410081974.7一種酸性礦井廢水的治理裝置”中公開一種酸性礦井廢水的 治理裝置，該裝置包括基于微生物電池的可滲透反應井，反應井底部鋪設布水集水層，中部 為混合填料生化反應與微生物燃料電池區，微生物燃料電池與反應井以同心圓結構布置，微 生物燃料電池陰極由金屬絲網支撐的碳布圍成的筒狀體構成，筒狀體與反應井壁之間填充固 載硫酸鹽還原菌的生物質及大陶粒的混合填料，筒狀體內部填充生活污水廠活性污泥作為陽 極區，碳棒作為陽極插入污泥中，反應井上部鋪設泌水過濾層，陰陽兩極均用導線導出，外 接電阻構成一個完整的電回路。該裝置以硫酸鹽還原菌為生物陰極，可以有效調節酸性礦山 廢水pH值，去除重金屬離子，達標排放。但該微生物燃料電池采用碳布吸附硫酸鹽還原菌 生物陰極，硫酸鹽還原菌易隨水流流失，易受進水水質沖擊;導線易被腐蝕，與陰陽兩極接 觸不良，而影響處理系統的穩定性。

　　發明內容

　　針對現有技術的不足，本發明提供一種酸性礦井廢水的治理裝置。本發明治理裝置采用 三維微生物燃料微電池與固載硫酸鹽還原菌活性介質結合的可滲透反應床，能保證硫酸鹽還 原菌生長的碳源供給和保持適宜的pH環境，消除反應產物H2S濃度和重金屬離子對其的抑制， 提高硫酸鹽還原菌活性，使SRB處理硫酸根和重金屬效果得到進一步強化，并有效提高可滲 透反應床原位治理抗負荷波動性能，減少硫酸鹽還原菌菌體流失，厭氧、無膜、無導線結構 的三維微生物燃料微電池延長了電池的使用壽命。

　　本發明采用的技術方案是：

　　一種酸性礦井廢水的治理裝置，整體呈長方體狀槽體，沿槽體長度方向依次設置布水區、 微生物微電池預處理區、活性介質反應區、過濾區、出水區，槽體上部密封，各區之間設置 有孔板，孔板開孔率為70-80%;微生物微電池預處理區、活性介質反應區、過濾區的體積比 為2：6：1;槽體四周還可以設置保溫層;

　　所述微生物微電池預處理區填充介質為活性炭顆粒、厭氧活性污泥和固定有硫酸鹽還原 菌的活性小球的混合物，三種介質均勻混合構成微生物微電池;活性炭顆粒和厭氧活性污泥 構成微生物微電池的陽極，活性炭顆粒和厭氧活性污泥的質量比為1:2，固定有硫酸鹽還原菌 的活性小球構成微生物微電池的陰極，生物陰極和陽極體積比為1:10;所述微生物微電池?zé)o 膜、無導線，陰極和陽極均勻混合呈多點接觸的三維結構;

　　所述活性炭顆粒粒徑3-5mm，比表面積500-900m2/g，厭氧活性污泥中懸浮污泥固體濃度 10-15g/L，固定有硫酸鹽還原菌的活性小球粒徑3-5mm;

　　固定有硫酸鹽還原菌的活性小球的制備方法為：

　　A、制備硫酸鹽還原菌菌液：將硫酸鹽還原菌液態培養至穩定期，離心濃縮菌液中硫酸 鹽還原菌濃度至2×107～3×107個/mL;

　　B、用活性炭粉末吸附硫酸鹽還原菌：將活性炭粉末加入到硫酸鹽還原菌菌液中，密封 靜置至吸附飽和，制得含活性炭粉末菌液;

　　C、制備混合溶液：聚乙烯醇用純水浸泡24h，水浴加熱攪拌溶解后依次加入海藻酸鈉、 二氧化硅、碳酸鈣，水、聚乙烯醇、海藻酸鈉、二氧化硅、碳酸鈣的質量比為900：100：10： 30：3;攪拌至全溶后冷卻到35-40℃。

　　D、將混合溶液緩慢加入含活性炭粉末菌液中，攪拌均勻，制得混合懸液，混合溶液與 含活性炭粉末菌液體積比為10:4，將混合懸液滴加至含質量百分含量為2%CaCl2的飽和硼酸 溶液中，固化成球交聯24h以上，然后用0.9%的生理鹽水洗滌，制得生物陰極。

　　所述步驟B中活性炭粉末粒徑55.5-74μm、比表面積3500m2/g，活性炭粉末在硫酸鹽還 原菌菌液中的濃度為90g/L;所述吸附菌液的時間為30min以上;

　　所述步驟C中水浴加熱溫度為90℃;

　　所述活性介質反應區的填充介質為固載硫酸鹽還原菌的玉米芯和陶粒的混合物，固載硫 酸鹽還原菌玉米芯和陶粒的質量比為1：7.5;陶粒粒徑3-5mm;玉米芯粒徑3-8mm。

　　固載硫酸鹽還原菌玉米芯制備方法為：

　　玉米芯破碎、過篩、滅菌為固態發酵載體;

　　固載前取4℃低溫保存的硫酸鹽還原菌菌種復活，將硫酸鹽還原菌35℃液態培養至對數 期;將對數期的硫酸鹽還原菌菌液加入到培養基中，硫酸鹽還原菌菌液與培養基體積比為1:5， 按含硫酸鹽還原菌菌液的培養基與玉米芯(含水率10%)質量比2：1，將含硫酸鹽還原菌菌 液的培養基噴灑入處理后的玉米芯中拌勻，控制初始含水率為70%，將接種后的玉米芯裝袋， 抽真空、充入氮氣后，35℃±2℃厭氧固態發酵4天得固載硫酸鹽還原菌玉米芯，4℃密封 保存，用時開封。

　　所述過濾區填充介質為石英砂和細陶粒混合物，石英砂和細陶粒的體積比為1:2，石英砂 和細陶粒的粒徑分別為1-5mm、1-3mm;

　　所述微生物微電池預處理區頂部設置有布泥管，用于定期補充活性厭氧污泥，微生物微 電池預處理區底部設置有出泥口，用于定期排出反應后的活性厭氧污泥;

　　具體應用時，在地下水污染羽狀體下游與地下水流相垂直向開挖溝槽，根據地下水污染 羽狀體實際情況設收水斗或布水板，沿水流方向設微生物微電池預處理區-活性介質反應區- 過濾區，各區按設計長度采用隔板定容，三區同步進行填充，逐步提升隔板，微生物微電池 預處理區預留布泥管和排泥口，預埋pH計在線檢測探頭，下游預留檢測采樣井。用槽蓋或 土壤密封反應槽，微生物微電池系統運行需定期置換污泥，由排泥口排出反應后的活性污泥， 由布泥管加入新鮮城市生活污水廠厭氧活性污泥，保證微生物微電池系統正常運行。
