申請日2015.08.29

　　公開(公告)日2015.12.16

　　IPC分類號G01N33/18; C02F1/00; G01N1/10

　　摘要

　　本實用新型公開了一種含油廢水自動監測裝置，包括采樣容器和管道網絡，管道網絡包括與采樣容器內部相通的采樣進水管、與采樣進水管相通且豎直布設的第一管道、與第一管道平行布設且相通的第二管道和第四管道、與第二管道平行布設且相通的第三管道，第一管道的頂部設置有開口，第二管道的底部安裝有進樣調節閥，進樣調節閥位于第二管道與第三管道相通處的下方，第三管道上從上至下依次安裝有用于在管中采樣水壓力滿足預設閾值時便自動開啟的進樣電動閥和用于調節管中采樣水壓力的進樣壓力調節閥，第四管道的底部安裝有排樣電動閥。本實用新型實現了對采樣水中含油量的連續監測，提高了監測精度，縮短了監測周期，降低了人力成本。

　　權利要求書

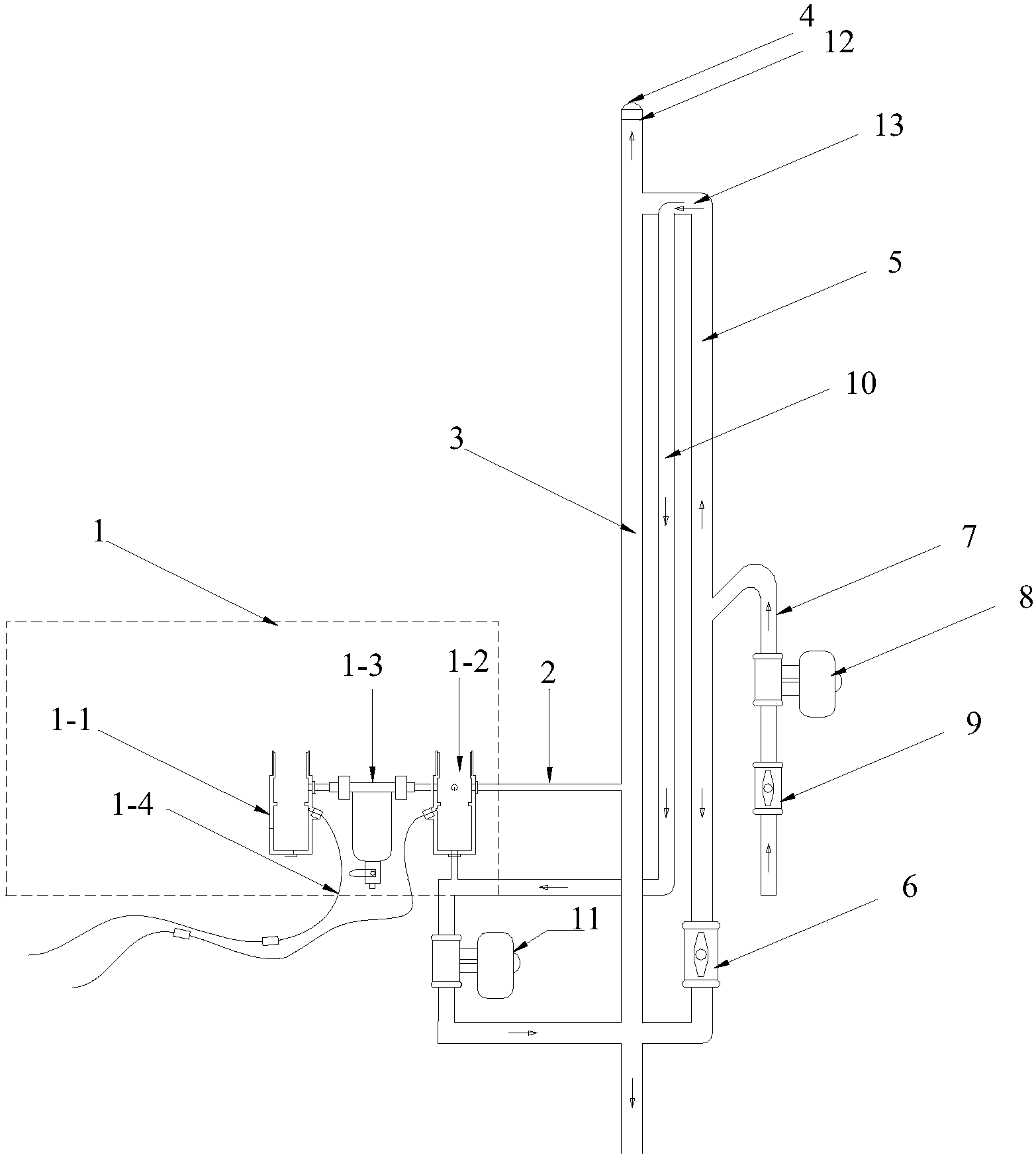

　　1.一種含油廢水自動監測裝置，其特征在于：包括采樣容器(1)和 用于將待監測采樣水輸送至采樣容器(1)的管道網絡，所述管道網絡包 括與采樣容器(1)內部相通的采樣進水管(2)和與采樣進水管(2)相 通且豎直布設的第一管道(3)，以及與所述第一管道(3)平行布設且相 通的第二管道(5)和第四管道(10)、與所述第二管道(5)平行布設且 相通的第三管道(7)，所述第一管道(3)的頂部設置有用于向外排出待 監測采樣水中漂浮物的開口(4)，所述第二管道(5)的底部安裝有用于 控制待監測采樣水中固體顆粒物排放量大小的進樣調節閥(6)，所述進 樣調節閥(6)位于第二管道(5)與第三管道(7)相通處的下方，所述 第三管道(7)上從上至下依次安裝有用于在管中采樣水壓力滿足預設閾 值時便自動開啟的進樣電動閥(8)和用于調節管中采樣水壓力的進樣壓 力調節閥(9)，所述第四管道(10)的底部安裝有用于在采樣容器(1) 采樣時關閉且在采樣容器(1)不采樣時開啟的排樣電動閥(11)。

　　2.按照權利要求1所述的含油廢水自動監測裝置，其特征在于：在所 述第一管道(3)的頂部開口(4)處安裝有阻火裝置(12)。

　　3.按照權利要求1所述的含油廢水自動監測裝置，其特征在于：所述 采樣容器(1)包括第一采樣容器(1-1)和第二采樣容器(1-2)，所述 第一采樣容器(1-1)、第二采樣容器(1-2)和采樣進水管(2)依次相 連通。

　　4.按照權利要求3所述的含油廢水自動監測裝置，其特征在于：所述 第一采樣容器(1-1)與第二采樣容器(1-2)之間設置有過濾裝置(1-3)。

　　5.按照權利要求3所述的含油廢水自動監測裝置，其特征在于：在所 述第一采樣容器(1-1)和第二采樣容器(1-2)上均設置有清洗氣管(1-4)。

　　6.按照權利要求1所述的含油廢水自動監測裝置，其特征在于：所述 第一管道(3)、第二管道(5)和第四管道(10)通過彎頭(13)相連通。

　　說明書

　　含油廢水自動監測裝置

　　技術領域

　　本實用新型屬于水質監測技術領域，具體涉及一種含油廢水自動監測裝 置。

　　背景技術

　　在石油、化工等工業企業的生產過程中往往會產生大量含油廢水，若直 接將這些含油廢水進行排放，會對環境及人類的生產和生活造成嚴重影響。 因此，需要對企業生產過程中排放的廢水進行含油量監測。然而，現有的含 油廢水監測方法，主要由工作人員采集水源，再帶回實驗室進行含油量監測 分析，無法實現采出水含油量的連續監測，且耗費人力物力，監測周期長， 監測誤差大。

　　實用新型內容

　　本實用新型所要解決的技術問題在于針對上述現有技術中的不足，提 供一種含油廢水自動監測裝置，實現了采出水含油量的連續監測，提高了 監測精度，縮短了監測周期，降低了人力成本。

　　為解決上述技術問題，本實用新型采用的技術方案是：一種含油廢水 自動監測裝置，其特征在于：包括采樣容器和用于將待監測采樣水輸送至 采樣容器的管道網絡，所述管道網絡包括與采樣容器內部相通的采樣進水 管和與采樣進水管相通且豎直布設的第一管道，以及與所述第一管道平行 布設且相通的第二管道和第四管道、與所述第二管道平行布設且相通的第 三管道，所述第一管道的頂部設置有用于向外排出待監測采樣水中漂浮物 的開口，所述第二管道的底部安裝有用于控制待監測采樣水中固體顆粒物 排放量大小的進樣調節閥，所述進樣調節閥位于第二管道與第三管道相通 處的下方，所述第三管道上從上至下依次安裝有用于在管中采樣水壓力滿 足預設閾值時便自動開啟的進樣電動閥和用于調節管中采樣水壓力的進 樣壓力調節閥，所述第四管道的底部安裝有用于在采樣容器采樣時關閉且 在采樣容器不采樣時開啟的排樣電動閥。

　　上述的含油廢水自動監測裝置，其特征在于：在第一管道的頂部開口 處安裝有阻火裝置。

　　上述的含油廢水自動監測裝置，其特征在于：所述采樣容器包括第一 采樣容器和第二采樣容器，所述第一采樣容器、第二采樣容器和所述采樣 進水管依次相連通。

　　上述的含油廢水自動監測裝置，其特征在于：所述第一采樣容器與第 二采樣容器之間設置有過濾裝置。

　　上述的含油廢水自動監測裝置，其特征在于：在所述第一采樣容器和 第二采樣容器上均設置有清洗氣管。

　　上述的含油廢水自動監測裝置，其特征在于：所述第一管道、第二管 道和第四管道通過彎頭相連通。

　　本實用新型與現有技術相比具有以下優點：

　　1、本實用新型通過設置采樣容器、采樣進水管、第一管道、第二管道、 第三管道和第四管道實現對采樣水含油量的連續監測，提高了監測精度， 縮短了監測周期，降低了人力成本。

　　2、本實用新型通過在第一管道的頂部開口處安裝有阻火裝置，提高了 含油廢水自動監測裝置的安全性。

　　3、本實用新型通過設置第一采樣容器和第二采樣容器，提高了對含油 廢水的監測精度。

　　綜上所述，本實用新型設計新穎合理，結構簡單，實現了采出水含油 量的連續監測，提高了監測精度，縮短了監測周期，降低了人力成本。
