申請日2015.08.31

　　公開(公告)日2016.03.02

　　IPC分類號C02F3/00

　　摘要

　　本實用新型涉及污水凈化設備技術領域，具體涉及一種污水凈化器的懸浮裝置。其在桶體的外側安裝有浮球和平衡墜，平衡墜掛在浮球下方串在一起，平衡墜等距地布置在桶體外圍，呈等邊三角形狀排列，結構更加穩定。桶體頂壁的加強筋與固定在桶體外壁上的連接條相連，連接條上設置穿過浮球和平衡墜進行鎖緊的滑桿，浮球可沿著滑桿上下滑動。本實用新型根據水質的情況可適當調整平衡墜和重心墜的重量，并通過浮球使其浮起而不會完全沉入水底，使得該污水凈化器在適當某一水層懸浮，順應微生物對繁殖環境的需求，也避免桶體受陽光暴曬影響微生物繁殖或桶體加速老化影響使用壽命。

　　權利要求書

　　1.一種污水凈化器的懸浮裝置，其特征在于：桶體(1)的外側通過固定裝置安裝有浮球(5)和平衡墜(6)，平衡墜(6)掛在浮球(5)下方串在一起，平衡墜(6)等距地布置在桶體(1)外圍。

　　2.根據權利要求1所述的一種污水凈化器的懸浮裝置，其特征在于：所述的桶體(1)底部通過繩索連接至少一個重心墜(9)。

　　3.根據權利要求1所述的一種污水凈化器的懸浮裝置，其特征在于：所述的桶體(1)上的頂壁上等距分布有加強筋(2)。

　　4.根據權利要求1所述的一種污水凈化器的懸浮裝置，其特征在于：所述的固定裝置主要包括加強筋(2)與連接條(3)，加強筋(2)與固定在桶體(1)外壁上的連接條(3)相連，連接條(3)上設置有穿過浮球(5)和平衡墜(6)的滑桿(4)。

　　5.根據權利要求1或2或3或4所述的一種污水凈化器的懸浮裝置，其特征在于：所述的若干浮球(5)高度相同;若干平衡墜(6)高度相同。

　　6.根據權利要求1或2或3或4所述的一種污水凈化器的懸浮裝置，其特征在于：所述的桶體(1)中間的一側設置蓮蓬狀的入水口(7)，頂壁的中間設置頂蓋(8)。

　　7.根據權利要求5所述的一種污水凈化器的懸浮裝置，其特征在于：所述的浮球(5)為三個,平衡墜(6)為三個。

　　說明書

　　一種污水凈化器的懸浮裝置

　　技術領域

　　本實用新型涉及污水凈化設備技術領域，具體涉及一種污水凈化器的懸浮裝置。

　　背景技術

　　污水凈化器需要沉到水域中間，使得該污水凈化器在適當某一水層懸浮，順應微生物對繁殖環境的需求，現有的懸浮裝置無法滿足這一使用需求，部分懸浮裝置僅靠浮球使凈化器漂浮在水中，這樣就無法讓其沉入水域中間，且采用單個浮球作為懸浮裝置，不利于凈化器保持平衡穩定，容易因受到外界的因素而發生傾斜、翻倒等問題。

　　發明內容

　　本實用新型的目的在于針對已有的技術現狀，提供一種可在水域中保持凈化器平衡穩定的懸浮裝置。

　　為達到上述目的，本實用新型采用如下技術方案：

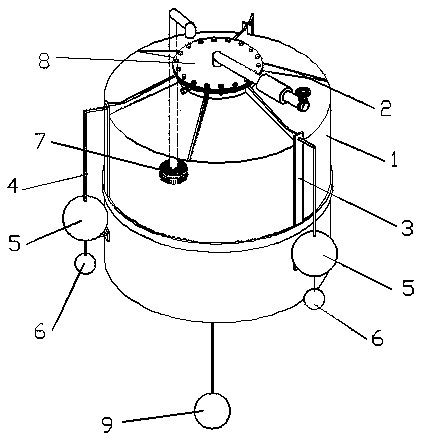

　　一種污水凈化器的懸浮裝置，桶體1的外側通過固定裝置安裝有浮球5和平衡墜6，平衡墜6掛在浮球5下方串在一起，平衡墜6等距地布置在桶體1外圍。

　　進一步的，所述的桶體1底部通過繩索連接至少一個重心墜9。

　　進一步的，所述的桶體1上的頂壁上等距分布有加強筋2。

　　進一步的，所述的固定裝置主要包括加強筋2與連接條3，加強筋2與固定在桶體1外壁上的連接條3相連，連接條3上固定有穿過浮球5和平衡墜6的滑桿4。

　　進一步的，所述的若干浮球5高度相同;若干平衡墜6高度相同。

　　進一步的，所述的桶體1中間的一側設置蓮蓬狀的入水口7，頂壁的中間設置頂蓋8。

　　其中，所述的浮球5為三個,平衡墜6為三個。

　　本實用新型的有益效果為：

　　1、當污水凈化器放入水中時，由于其本身重量較輕，通過平衡墜和重心墜使其沉入水中，為了使污水凈化器保持漂浮在水域的中間，進一步通過浮球使其浮起而不會完全沉入水底，同時根據水質的情況適當調整平衡墜和重心墜的重量，使得該污水凈化器在適當某一水層懸浮，順應微生物對繁殖環境的需求，也避免桶體受陽光暴曬影響微生物繁殖或桶體加速老化影響使用壽命。

　　2、懸浮裝置等距地掛在凈化器外壁上，呈等邊三角形狀排列，結構更加穩定，避免桶體因?yàn)橥饨缫蛩鼗蛘咴诜礇_洗過程中發生傾斜翻倒的問題。
