申請日2015.08.31

　　公開(公告)日2016.03.02

　　IPC分類號C02F9/14; C02F9/04

　　摘要

　　本實用新型公開了一種低能耗的垃圾滲濾液處理裝置，其特征在于：包括通過管道依次相連的預處理裝置、調節池、正滲透反應器，所述的正滲透反應器所采用的汲取液為肥料溶液。本實用新型所述的低能耗的垃圾滲濾液處理裝置，能夠高效去除包括有機質、無機鹽、重金屬等在內的各種污染元素，得到的出水的各項指標均優于國家標準，且產水量高，濃液量低，同時正滲透膜具有抗污染性、易清洗，使用周期長，無需頻繁更換新膜，可大大降低投資成本。

　　權利要求書

　　1.一種低能耗的垃圾滲濾液處理裝置，其特征在于：包括通過管道依次相連的預處理裝置、調節池、正滲透反應器，所述的正滲透反應器所采用的汲取液為肥料溶液。

　　2.根據權利要求1所述的一種低能耗的垃圾滲濾液處理裝置，其特征在于：所述的肥料溶液為碳酸氫銨溶液、硝酸銨溶液、尿素溶液或氯化銨溶液。

　　3.根據權利要求1所述的一種低能耗的垃圾滲濾液處理裝置，其特征在于：所述的調節池和正滲透反應器間還設有UASB反應器。

　　4.根據權利要求1所述的一種低能耗的垃圾滲濾液處理裝置，其特征在于：所述的UASB反應器和正滲透反應器間還設有缺氧生物反應器。

　　5.根據權利要求1所述的一種低能耗的垃圾滲濾液處理裝置，其特征在于：所述的缺氧生物反應器和正滲透反應器間還設有好氧生物反應器。

　　6.根據權利要求1所述的一種低能耗的垃圾滲濾液處理裝置，其特征在于：所述的好氧生物反應器和正滲透反應器間還設有MBR反應器。

　　7.根據權利要求1所述的一種低能耗的垃圾滲濾液處理裝置，其特征在于：所述的預處理裝置為格柵。

　　8.根據權利要求1所述的一種低能耗的垃圾滲濾液處理裝置，其特征在于：所述的好氧生物反應器上設有一回流管道與缺氧生物反應器相連。

　　9.根據權利要求1所述的一種低能耗的垃圾滲濾液處理裝置，其特征在于：所述的正滲透反應器上設有一濃縮液回流管道與調節池相連。

　　說明書

　　一種低能耗的垃圾滲濾液處理裝置

　　技術領域

　　本實用新型涉及垃圾滲濾液處理領域，特別涉及一種低能耗的垃圾滲濾液處理裝置。

　　背景技術

　　垃圾滲濾液的處理一直是垃圾填埋場設計、運行和管理過程中非常棘手的問題，也是污水處理專業亟待攻克的堡壘。垃圾滲濾液中含有高濃度的COD、BOD、氨氮、重金屬及微生物等，這些有毒有害物質會滲透到土壤、地表水和地下水中，危害極大，因此找到有效且經濟的處理工藝是建設生態中國進行可持續發展急需解決的問題。

　　目前垃圾滲濾液處理主要采取預處理+生物處理+深度處理的工藝組合方式。例如重慶長生橋生活垃圾填埋場所采用的處理方法：預處理+厭氧+反硝化+MBR+RO工藝。該處理工藝存在以下問題：1.產水率低，該工藝采用卷式膜，產水率在70%左右，有的甚至低到40-50%，如采用DTRO膜，產水率也只有80%左右;2.濃液產量大且處理難，由于濃液中含有大量的鹽分，COD及BOD等污染物含量高，故處理較困難。在填埋場一般采用回噴方式，難免會產生鹽的富積從而進一步降低膜的產水率;在焚燒廠一般采用回噴爐膛方式，這會降低垃圾的發電量;3.運行費用高，一般在40-50元/噸滲濾液;4.投資成本高：達8-12萬元/噸滲濾液液。

　　正滲透是一種依靠滲透壓驅動的膜分離過程，水通過選擇性膜從較高水化學勢區域自發地?cái)U(kuò)散到較低水化學勢區域的過程，此過程的驅動力是汲取液與原料液的滲透壓差，無需外界驅動力，大大降低了運行成本。當采用碳酸氫銨作為汲取液，碳酸氫銨溶液可作為液態肥直接進行農田灌溉，如完成過濾后被稀釋的碳酸氫銨溶液符合液態肥質量安全指標則無需回收直接作為液態肥進行農田灌溉，如完成過濾后被稀釋的碳酸氫銨溶液不符合液態肥的質量安全指標則使用蒸餾法將其分解成氨氣和二氧化碳之后循環再生，兩種處理方式都能降低運行成本。

　　發明內容

　　針對上述問題，結合正滲透膜技術的優勢，本實用新型目的在于提供一種低能耗的垃圾滲濾液處理裝置，實現垃圾滲濾液的低能耗資源化處理，并且具有產水率高，成本低廉。

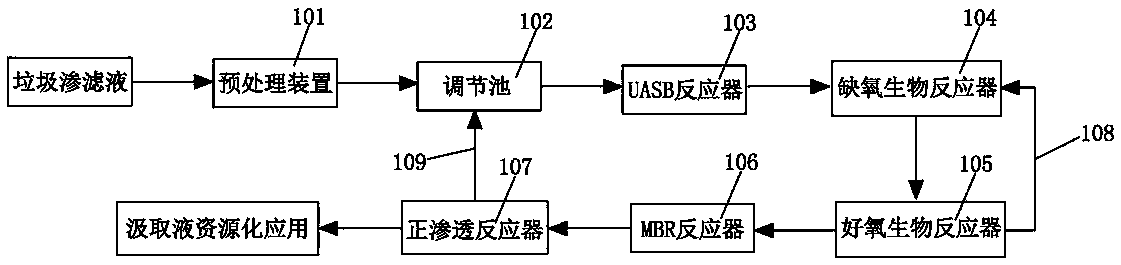

　　為達到上述目的，本實用新型所提出的技術方案為：一種低能耗的垃圾滲濾液處理裝置，其特征在于：包括通過管道依次相連的預處理裝置、調節池、正滲透反應器，所述的正滲透反應器所采用的汲取液為肥料溶液。

　　優選的，所述的肥料溶液為碳酸氫銨溶液、硝酸銨溶液、尿素溶液或氯化銨溶液。

　　優選的，所述的調節池和正滲透反應器間還設有UASB反應器。

　　優選的，所述的UASB反應器和正滲透反應器間還設有缺氧生物反應器。

　　優選的，所述的缺氧生物反應器和正滲透反應器間還設有好氧生物反應器。

　　優選的，所述的好氧生物反應器和正滲透反應器間還設有MBR反應器。

　　優選的，所述的預處理裝置為格柵。

　　優選的，所述的好氧生物反應器上設有一回流管道與缺氧生物反應器相連。

　　優選的，所述的正滲透反應器上設有一濃縮液回流管道與調節池相連。

　　采用上述技術方案，本實用新型所述的低能耗的垃圾滲濾液處理裝置，采用正滲透技術對深度處理后垃圾滲濾液中殘留的溶解性物質進行過濾，相對其他膜過濾技術此項技術不需要外界驅動力，可大大降低運行成本，正滲透膜具有抗污染性、易清洗，使用周期長，無需頻繁更換新膜，可大大降低投資成本;

　　另外，采用肥料溶液作為正滲透技術的汲取液，完成過濾之后，稀釋之后的肥料溶液可以作為液態肥直接進行農田灌溉，無需再額外進行汲取液濃縮回收，可節省能耗，降低運行成本;

　　此外通過選擇了合理的垃圾滲濾液處理工藝組合，通過預處理、水質水量調節、UASB反應器及缺氧、好氧生化系統、MBR深度處理和正滲透過濾，高效去除包括有機質、無機鹽、重金屬等在內的各種污染元素，得到的出水的各項指標均優于國家標準，且產水量高，濃液量低。
