申請日2015.08.31

　　公開(公告)日2015.12.09

　　IPC分類號C02F9/06; C02F1/02; C02F1/44; C02F1/72

　　摘要

　　本發明涉及一種廢水凈化回收再利用系統及其應用方法，屬于廢水處理技術領域。該廢水凈化回收再利用系統包括物理凈化裝置、曝氣槽、第一電解水裝置、第二電解水裝置、反滲透凈化裝置和凈水收集罐;物理凈化裝置、曝氣槽、電解水裝置和反滲透凈化裝置依次通過管路連通，反滲透凈化裝置的淡水出口與所述凈水收集罐連通，反滲透凈化裝置的濃縮水出口與第二電解水裝置連通，所述第二電解水裝置出水口與凈水收集罐連通;物理凈化裝置的進水口與出水口之間設有至少兩層精度由低到高的過濾層。通過曝氣槽、電解水裝置和反滲透凈化裝置的組合凈化，使得廢水凈化更加徹底。

　　權利要求書

　　1.一種廢水凈化回收再利用系統，其特征在于：包括物理凈化裝置、曝氣槽、第一電解水裝置、第二電解水裝置、反滲透凈化裝置和凈水收集罐;所述物理凈化裝置、曝氣槽、電解水裝置和反滲透凈化裝置依次通過管路連通，所述反滲透凈化裝置的淡水出口與所述凈水收集罐連通，所述反滲透凈化裝置的濃縮水出口與所述第二電解水裝置連通，所述所述第二電解水裝置出水口與所述凈水收集罐連通;所述物理凈化裝置的進水口與出水口之間設有至少兩層精度由低到高的過濾層。

　　2.根據權利要求1所述的廢水凈化回收再利用系統，其特征在于：所述物理凈化裝置的進水口處設有濾網，所述濾網與所述物理凈化裝置的出水口之間依次設有無紡布和顆粒狀活性炭。

　　3.根據權利要求2所述的廢水凈化回收再利用系統，其特征在于：還包括熱水爐，所述熱水爐通過盤管為所述曝氣槽加熱，所述曝氣槽內設有曝氣器。

　　4.根據權利要求3所述的廢水凈化回收再利用系統，其特征在于：所述第一電解水裝置和第二電解水裝置的殼體內分別設有至少一對的陰電極和陽電極，所述陽電極和陰電極分別連接電源的正負極;所述殼體內靠近所述進水口處設置一個陽電極，所述殼體內靠近所述出水口處設置一個陰電極，所述殼體內的所述進水口與出水口之間設有至少一級的過濾層，所述過濾層位于所述陰電極和陽電極之間。

　　5.根據權利要求4所述的廢水凈化回收再利用系統，其特征在于：所述反滲透凈化裝置包括至少一個液缸、高壓油缸和RO膜組，所述液缸內設有活塞，所述活塞固接有活塞桿，所述活塞桿的另一端與所述高壓油缸輸出端固接，所述活塞將液缸內部分為第一腔體和第二腔體;所述第一腔體開設有廢水進口，所述廢水進口通過進液?jiǎn)蜗蜷y與所述第一腔體連通;所述第一腔體通過排液?jiǎn)蜗蜷y與所述RO膜組連通。

　　6.根據權利要求5所述的廢水凈化回收再利用系統，其特征在于：所述反滲透凈化裝置還包括緩沖罐，所述緩沖罐設置于RO膜組之前，用于緩沖即將進入RO膜組的高壓廢水。

　　7.根據權利要求1-6中任一權利要求所述的廢水凈化回收再利用系統的應用方法，其特征在于：包括以下步驟：

　�、逦锢韮艋�：將廢水通入物理凈化裝置，廢水依次通過濾網、無紡布和顆粒狀活性炭，濾網濾除水中的毛發、纖維等較大固體雜質，無紡布濾除泥沙等較小顆粒狀雜質，顆粒狀活性炭濾除有機污染物;

　　㈡加氯：通過向物理凈化后的廢水中加氯，對廢水進行殺菌消毒;

　　㈢曝氣：將加氯后的廢水通入曝氣槽，曝氣器對廢水進行曝氣，同時熱水爐通過盤管對曝氣槽進行加熱，保持曝氣槽內溫度在60-75℃之間，通過氧化反應去除廢水中的有機污染物;

　　㈣電解：將曝氣之后的廢水通入第一電解水裝置，利用電極反應，通過直接和間接的氧化還原、凝聚絮凝、吸附降解和協同轉化等綜合作用，對水中有機物、重金屬、硝酸鹽、膠體顆粒物、細菌、色度、嗅味等污染物進行去除;

　　㈤反滲透過濾：高壓油缸通過活塞桿拉動活塞，使得第一腔體內形成負壓，第一腔體通過進液?jiǎn)蜗蜷y自動抽取電解之后的廢水進入第一腔體;

　　第一腔體充滿后，高壓油缸通過活塞桿推動活塞對液缸中的廢水進行加壓，加壓后的高壓廢水通過排液?jiǎn)蜗蜷y進入緩沖罐進行緩沖;

　　緩沖后的高壓廢水通過管路進入RO膜組，RO膜對廢水中的無機鹽、重金屬離子、有機物、膠體、細菌、病毒等雜質進行二次去除;

　　RO膜組的淡水出口通過管路與所述凈水收集罐連通，RO膜組過濾后的淡水進入凈水收集罐;

　�、甓�次電解：RO膜組的濃縮水出口通過管路與所述第二電解水裝置連通，濃縮水進入第二電解水裝置進行電解，二次去除濃縮水中集中的無機鹽、重金屬離子、有機物、膠體、細菌、病毒等雜質，電解后的淡水通過管路進入凈水收集罐。

　　說明書

　　一種廢水凈化回收再利用系統及其應用方法

　　技術領域

　　本發明涉及一種廢水凈化回收再利用系統及其應用方法，屬于廢水處理技術領域。

　　背景技術

　　隨著人口的增長及人均收入的增加，人們對水資源的消耗量急劇地增長。然而，在人們對于水資源的需求日益增長的同時，純凈的水資源正在急劇較少，這是由于水的浪費和污染造成的。淡水是一種可以再生的資源，其再生性取決于地球的水循環。隨著工業的發展，人口的增加，大量水體被污染;為抽取河水，許多國家在河流上游建造水壩，改變了水流情況，使水的循環、自凈受到了嚴重的影響。

　　面對水資源的危機，廢水的凈化回收再利用是勢在必行的。廢水處理的目的就是對廢水中的污染物以某種方法分離出來，或者將其分解轉化為無害穩定物質，從而使污水得到凈化。一般要達到防止毒物和病菌的傳染;避免有異嗅和惡感的可見物，以滿足不同用途的要求。目前的廢水處理方法是利用物理、化學和生物的方法對廢水進行處理，使廢水凈化，減少污染，以至達到廢水回收、復用，充分利用水資源。但是目前的凈化水裝置仍然經常會出現凈化不徹底，凈化過程中被二次污染等問題。

　　發明內容

　　本發明要解決的技術問題是，針對現有技術不足，提出一種凈化更加徹底的廢水凈化回收再利用系統。

　　本發明為解決上述技術問題提出的技術方案是：一種廢水凈化回收再利用系統，包括物理凈化裝置、曝氣槽、第一電解水裝置、第二電解水裝置、反滲透凈化裝置和凈水收集罐;物理凈化裝置、曝氣槽、電解水裝置和反滲透凈化裝置依次通過管路連通，反滲透凈化裝置的淡水出口與凈水收集罐連通，反滲透凈化裝置的濃縮水出口與第二電解水裝置連通，第二電解水裝置出水口與凈水收集罐連通;物理凈化裝置的進水口與出水口之間設有至少兩層精度由低到高的過濾層。

　　上述技術方案的改進是：物理凈化裝置的進水口處設有濾網，濾網與物理凈化裝置的出水口之間依次設有無紡布和顆粒狀活性炭。本發明由于在曝氣槽之前設置物理凈化裝置，通過精度由低到高的濾網、無紡布和顆粒狀活性炭的三層過濾，濾除較為容易去除的毛發、纖維、泥沙、較小顆粒狀雜質和有機污染物，使得廢水進入曝氣槽時已經除去一部分污染物，減小了曝氣槽工作壓力，提高了凈化水效率，同時由于毛發、纖維、泥沙等影響曝氣槽工作的污染物的去除，使得曝氣槽的工作效率大大提高;

　　上述技術方案的改進是：還包括熱水爐，熱水爐通過盤管為曝氣槽加熱，曝氣槽內設有曝氣器。本發明由于利用熱水爐通過盤管為曝氣槽加熱，使得曝氣槽內溫度相對較高，有利于氧化反應的進行，從而有效的提高了曝氣槽的工作效率;

　　上述技術方案的改進是：第一電解水裝置和第二電解水裝置的殼體內分別設有至少一對的陰電極和陽電極，陽電極和陰電極分別連接電源的正負極;殼體內靠近進水口處設置一個陽電極，殼體內靠近出水口處設置一個陰電極，殼體內的進水口與出水口之間設有至少一級的過濾層，過濾層位于陰電極和陽電極之間。本發明由于第一電解水裝置的殼體內的進水口與出水口之間設有至少一級的過濾層可以有效過濾曝氣槽產生的雜質和漂浮物，而且過濾層相當于第一電解水裝置中加入隔離膜，第一電解水裝置內被分割成陰極區、陽極區的電化學反應池，過濾層組件在電化學反應中又起到一個隔離分區的作用;

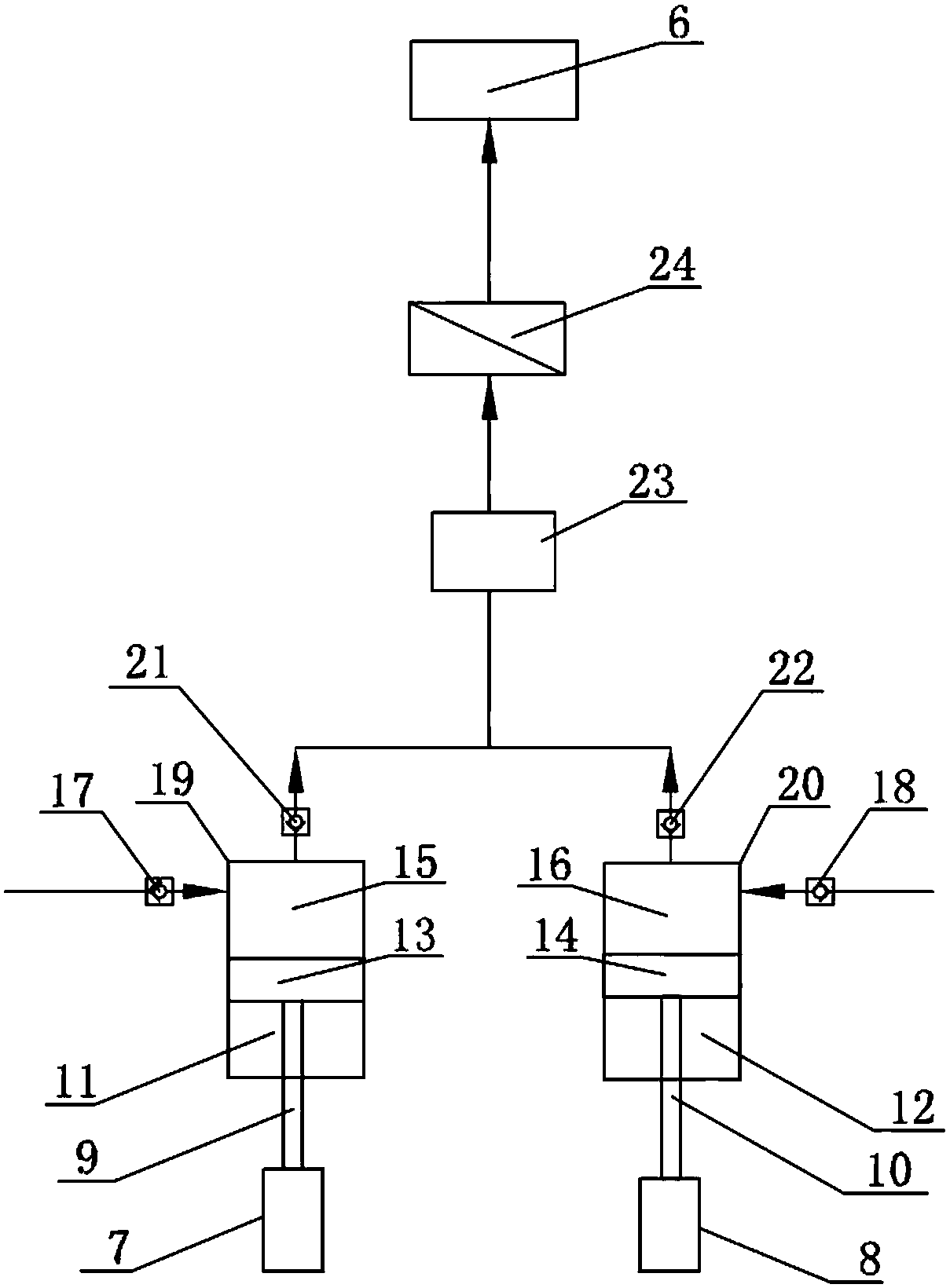

　　上述技術方案的改進是：反滲透凈化裝置包括至少一個液缸、高壓油缸和RO膜組，液缸內設有活塞，活塞固接有活塞桿，活塞桿的另一端與高壓油缸輸出端固接，活塞將液缸內部分為第一腔體和第二腔體;第一腔體開設有廢水進口，廢水進口通過進液?jiǎn)蜗蜷y與第一腔體連通;第一腔體通過排液?jiǎn)蜗蜷y與RO膜組連通。

　　上述技術方案的改進是：反滲透凈化裝置還包括緩沖罐，緩沖罐設置于RO膜組之前，用于緩沖即將進入RO膜組的高壓廢水。本發明由于在RO膜之前設置緩沖罐，可以防止高壓的廢水將RO膜損壞;

　　一種廢水凈化回收再利用系統的應用方法，包括以下步驟：

　�、逦锢韮艋�：將廢水通入物理凈化裝置，廢水依次通過濾網、無紡布和顆粒狀活性炭，濾網濾除水中的毛發、纖維等較大固體雜質，無紡布濾除泥沙等較小顆粒狀雜質，顆粒狀活性炭濾除有機污染物;

　　㈡加氯：通過向物理凈化后的廢水中加氯，對廢水進行殺菌消毒;

　　㈢曝氣：將加氯后的廢水通入曝氣槽，曝氣器對廢水進行曝氣，同時熱水爐通過盤管對曝氣槽進行加熱，保持曝氣槽內溫度在60-75℃之間，通過氧化反應去除廢水中的有機污染物;

　�、桦娊猓簩⑵貧庵�后的廢水通入第一電解水裝置，利用電極反應，通過直接和間接的氧化還原、凝聚絮凝、吸附降解和協同轉化等綜合作用，對水中有機物、重金屬、硝酸鹽、膠體顆粒物、細菌、色度、嗅味等污染物進行去除;本發明由于將第一電解水裝置將曝氣之后的廢水進行電解，通過直接和間接的氧化還原、凝聚絮凝、吸附降解和協同轉化等綜合作用，對水中有機物、重金屬、硝酸鹽、膠體顆粒物、細菌、色度、嗅味等污染物可以有效去除，并且通過電解，對之前加入水中的氯也可以進行有效去除;

　�、榉礉B透過濾：高壓油缸通過活塞桿拉動活塞，使得第一腔體內形成負壓，第一腔體通過進液?jiǎn)蜗蜷y自動抽取電解之后的廢水進入第一腔體;本發明由于將電解后的水通過RO膜的反滲透，對水中的無機鹽、重金屬離子、有機物、膠體、細菌、病毒進行二次去除和集中，使得廢水凈化的更加徹底;

　　第一腔體充滿后，高壓油缸通過活塞桿推動活塞對液缸中的廢水進行加壓，加壓后的高壓廢水通過排液?jiǎn)蜗蜷y進入緩沖罐進行緩沖;

　　緩沖后的高壓廢水通過管路進入RO膜組，RO膜對廢水中的無機鹽、重金屬離子、有機物、膠體、細菌、病毒等雜質進行二次去除;

　　RO膜組的淡水出口通過管路與凈水收集罐連通，RO膜組過濾后的淡水進入凈水收集罐;

　�、甓�次電解：RO膜組的濃縮水出口通過管路與第二電解水裝置連通，濃縮水進入第二電解水裝置進行電解，二次去除濃縮水中集中的無機鹽、重金屬離子、有機物、膠體、細菌、病毒等雜質，電解后的淡水通過管路進入凈水收集罐。本發明反滲透凈化裝置的產生的濃縮水集中了未除去干凈的無機鹽、重金屬離子、有機物、膠體、細菌、病毒，通過第二電解水裝置對濃縮水進行二次電解，將未除去干凈污染去除，不僅提高廢水利用率，也保證了最終產生的凈化水的質量。
