申請日2015.08.31

　　公開(公告)日2015.12.09

　　IPC分類號C02F1/28; F16D65/833

　　摘要

　　本發明公開了一種貨車剎車水處理裝置，包括制動輪缸、制動蹄、制動鼓、凹槽、活塞、摩擦襯片、頂桿、接水器、活性炭過濾器、噴水裝置和水管;所述制動蹄上端設有制動輪缸，下端設有頂桿，制動輪缸端口設有活塞;所述制動蹄與制動鼓之間安裝有摩擦襯片;所述制動鼓外圈設有凹槽;所述凹槽底端開設流水口，流水口下端設有接水器;所述接水器、活性炭過濾器和噴水裝置均通過水管連通。該貨車剎車水處理裝置，將剎車水收集起來進行過濾后再循環利用，裝置簡便，制作簡單，投入成本少，質量較輕;由于水油混合物不再排放到路上，減少了許多交通事故的發生，保護了路面，同時減少了水資源的浪費。

　　權利要求書

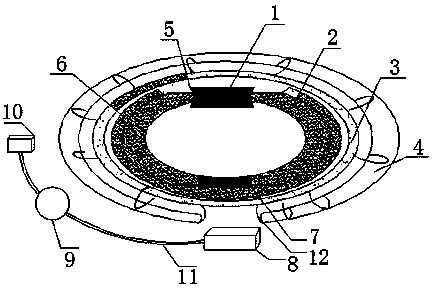

　　1.一種貨車剎車水處理裝置，包括制動輪缸(1)、制動蹄(2)、制動鼓(3)、凹槽(4)、活塞(5)、摩擦襯片(6)、頂桿(7)、接水器(8)、活性炭過濾器(9)、噴水裝置(10)和水管(11);其特征在于：所述制動蹄(2)上端設有制動輪缸(1)，下端設有頂桿(7)，制動輪缸(1)端口設有活塞(5);所述制動蹄(2)與制動鼓(3)之間安裝有摩擦襯片(6);所述制動鼓(3)外圈設有凹槽(4);所述凹槽(4)底端開設流水口(12)，流水口(12)下端設有接水器(8);所述接水器(8)、活性炭過濾器(9)和噴水裝置(10)均通過水管(11)連通。

　　2.根據權利要求1所述的一種貨車剎車水處理裝置，其特征在于：所述凹槽(4)由上中下三層隔板構成;上層隔板(41)和中層隔板(42)設有許多小孔，夾在上層隔板(41)和中層隔板(42)之間放置吸水材料;且上層隔板(41)和中層隔板(42)之間通過彈簧連接;下層隔板(43)收集擠壓出來的水。

　　3.根據權利要求1所述的一種貨車剎車水處理裝置，其特征在于：所述噴水裝置(10)懸掛或者固定于貨車上的某一部位，且與車保持相對靜止。

　　4.根據權利要求1所述的一種貨車剎車水處理裝置，其特征在于：所述接水器(8)的開口略大于凹槽(4)下端的開口。

　　5.根據權利要求1所述的一種貨車剎車水處理裝置，其特征在于：所述活性炭過濾器(9)內部填滿高吸附性的活性炭。

　　說明書

　　一種貨車剎車水處理裝置

　　技術領域

　　本發明涉車輪安全裝置設備領域，具體為一種貨車剎車水處理裝置。

　　背景技術

　　行駛在山路中，我們經常會看到公路中間有兩條水印，這并不是灑水車留下的，也不是車的水箱漏水后導致的，而是許多大貨車使用了剎車水后產生的痕跡。然而就是這小小的不起眼的水印，卻導致了許多交通事故的發生。

　　我們知道，在山路地區需要頻繁的使用剎車，尤其是那些拉了重物的大貨車，然而，在這樣頻繁的使用剎車后，由于摩擦，剎車片會產生較高的溫度而產生了熱衰退的現象。在平原地區，不管轎車或是貨車都是運用緩速器，排氣制動，發動機制動以及不超載超速等方式來避免熱衰退現象。但是在云貴川等高原地區，除了上述的方法，還必須增加的一項就是通過剎車淋水裝置給剎車片噴水來降低其溫度。剎車淋水裝置的原理大致是在大貨車上加裝一個水箱，由幾組加了閥門的導管把水引到每組制動盤上，在長下坡路段，打開閥門，水就淋到剎車盤上，能有效降低剎車盤、剎車片的溫度，保證剎車不失靈。公路上的水印則是由此而產生的。流出的剎車水與地上的泥土混合后產生的淤泥以及剎車水與剎車油混合的水油混合物常使后面的車打滑，或是在冬天的時候由于氣溫的原因，流出的剎車水也常常在路面結冰而導致后續的車打滑，尤其是在轉彎的時候，許多交通事故便是由此造成的。

　　因此，為了減少交通事故的發生以及對路面的保護，我們?cè)O(shè)計了一個裝置將剎車水收集起來進行過濾后再循環利用的貨車剎車水處理裝置。

　　發明內容

　　本發明的目的在于克服現有技術中存在的缺點，提供一種貨車剎車水處理裝置，剎車水收集起來進行過濾后再循環利用，減少了交通事故的發生，以解決上述背景技術中提出的問題。

　　為實現上述目的，本發明提供如下技術方案：一種貨車剎車水處理裝置，包括制動輪缸、制動蹄、制動鼓、凹槽、活塞、摩擦襯片、頂桿、接水器、活性炭過濾器、噴水裝置和水管;所述制動蹄上端設有制動輪缸，下端設有頂桿，制動輪缸端口設有活塞;所述制動蹄與制動鼓之間安裝有摩擦襯片;所述制動鼓外圈設有凹槽;所述凹槽底端開設流水口，流水口下端設有接水器;所述接水器、活性炭過濾器和噴水裝置均通過水管連通。

　　優選的，所述凹槽由上中下三層隔板構成;上層隔板和中層隔板設有許多小孔，夾在上層隔板和中層隔板之間放置吸水材料;且上層隔板和中層隔板之間通過彈簧連接;下層隔板收集擠壓出來的水。

　　優選的，所述噴水裝置懸掛或者固定于貨車上的某一部位，且與車保持相對靜止。

　　優選的，所述接水器的開口略大于凹槽下端的開口。

　　優選的，所述活性炭過濾器內部填滿高吸附性的活性炭。

　　與現有技術相比，本發明的有益效果是：該貨車剎車水處理裝置，將剎車水收集起來進行過濾后再循環利用，裝置簡便，制作簡單，投入成本少，質量較輕，不會給車輛增加很多負擔;由于水油混合物不再排放到路上，減少許多交通事故的發生，保護了路面，同時還充分利用了水資源，減少了水資源的浪費。
