　　本發明公開了一種浮動床再生閥及其水處理裝置，在閥芯上端面設有中心扇形盲孔和通孔，中心扇形盲孔通過其上方控制桿的沉孔上連有橫向貫穿導流套的流道孔與閥體的再生水孔相通。根據不同工位，所述閥芯上、下端面的通孔、徑向進水盲孔和導流盲孔，轉位依次與閥座端面間隔設有的引射水孔、排水孔、凈水孔、上布水孔和下布水孔對應重合。通過在閥芯上、下端面設有容積較大水流量的盲孔，以及將閥座端面的多個水孔和與所述水孔對應連通的流道孔的橫截面積變形擴大。增大了不同工位流經所述盲孔、水孔和流道孔的水流量。實現了對罐體濾料吸附的雜質進行較大水流量地反沖洗，減少了濾料的堵塞、板結或失效現象，明顯提高了水處理的出水質量。

　　權利要求書

　　1.一種浮動床再生閥，包括閥體芯腔設有的閥座，在該閥座的端面對合連有通過控制桿的下端連接的閥芯，以及在閥芯下端面間隔設有的徑向進水盲孔和導流盲孔，還包括閥體上連有的待處理水孔、凈水孔、排水孔、再生水孔、上布水孔和下布水孔;其特征在于：在相對所述徑向進水盲孔和導流盲孔之間的閥芯上端面設有中心扇形盲孔，在該中心扇形盲孔的底部設有通孔;所述中心扇形盲孔通過其上方控制桿的沉孔上連有橫向貫穿導流套的流道孔與閥體的再生水孔相通;根據不同的工位，所述閥芯上端面的通孔和其閥芯下端面的徑向進水盲孔、導流盲孔，轉位依次與閥座端面間隔設有的引射水孔、排水孔、凈水孔、上布水孔和下布水孔對應重合，并通過閥體芯腔各自設有的流道孔與閥體的再生水孔、排水孔、凈水孔、上布水孔和下布水孔連通;當進行工位一時，所述閥芯下端面的徑向進水盲孔轉位與閥座端面的引射水孔對應重合，并通過閥座下方的橫向流道孔經閥體邊側縱向流道孔內的射流器與再生水孔連通;閥芯下端面的導流盲孔同時還與閥座端面的下布水孔和排水孔對應重合，并通過閥座下方各自的流道孔與閥體的下布水孔和排水孔連通;閥芯上端面的中心扇形盲孔內的通孔與閥座端面的上布水孔對應重合，并通過閥座下方的流道孔與閥體的上布水孔連通;當進行工位二時，所述閥芯下端面的徑向進水盲孔轉位與閥座端面的引射水孔對應重合，并通過閥座下方的橫向流道孔經閥體邊側縱向流道孔內的射流器與再生水孔連通;當進行工位三時，所述閥芯下端面的徑向進水盲孔轉位與閥座端面的上布水孔對應重合，并通過閥座下方的流道孔與閥體的上布水孔連通;閥芯下端面的導流盲孔同時還與閥座端面的下布水孔和排水孔對應重合，并通過閥座下方各自的流道孔與閥體的下布水孔和排水孔連通;當進行工位四時，所述閥芯下端面的徑向進水盲孔轉位與閥座端面的下布水孔對應重合，并通過閥座下方的流道孔與閥體的下布水孔連通;所述閥芯下端面的導流盲孔同時還與閥座端面的上布水孔和排水孔對應重合，并通過閥座下方各自的流道孔與閥體的上布水孔和排水孔連通;當進行工位五時，所述閥芯下端面的徑向進水盲孔轉位與閥座端面的下布水孔對應重合，并通過閥座下方的流道孔與閥體的下布水孔連通;所述閥芯下端面的導流盲孔同時還與閥座端面的上布水孔和凈水孔對應重合，并通過閥座下方各自的流道孔與閥體的上布水孔和凈水孔連通。

　　2.采用權利要求1所述的浮動床再生閥的水處理裝置，其特征在于：將所述閥體的上、下布水孔對應地連有上、下布水器并置于罐體的上端內腔;在所述罐體內腔置有濾料;在閥體的再生水孔上連有管路并與置有再生劑的水箱相通。

　　3.如權利要求2所述的水處理裝置，其特征在于：所述濾料是陽樹脂、陰樹脂和活性炭的其中一種。

　　4.如權利要求2所述的水處理裝置，其特征在于：所述再生劑是食鹽、氫氧化鈉和消毒劑的其中一種。

　　說明書

　　浮動床再生閥及其水處理裝置

　　技術領域

　　本發明涉及水處理設施;具體涉及一種浮動床再生閥及其水處理裝置。

　　背景技術

　　現有技術中的水處理再生閥，主要由閥體芯腔連有的閥座和在該閥座的端面對合連有通過控制桿的下端連接的閥芯構成。工作時，進入閥體芯腔的待處理水通過閥芯下端面的沉孔，經閥座端面的水孔和閥座下方的流道孔進入水處理裝置的罐體內進行作業。存在不足：一是由于閥芯下端面的沉孔和閥座端面的水孔受與閥座下方流道孔連接結構的限制，所述沉孔、水孔和流道孔的橫截面積普遍較小，直接造成輸出的水流量明顯減少，嚴重地影響了人們生產或生活的需要。二是當進行水處理反沖洗工作時，由于流經所述閥座端面的水孔和其下方流道孔的水流量較小，對水處理裝置罐體內的濾料吸附的雜質沖洗不干凈，導致所述濾料堵塞、板結或失效，嚴重地降低了水處理的出水質量。

　　發明內容

　　針對上述現有技術存在的不足，本發明的目的在于提供一種浮動床再生閥及其水處理裝置，旨在提高水處理的出水流量和出水質量。

　　為實現上述目的，本發明的技術方案是這樣實現的，這種浮動床再生閥，包括閥體芯腔設有的閥座，在該閥座的端面對合連有通過控制桿的下端連接的閥芯，以及在閥芯下端面間隔設有的徑向進水盲孔和導流盲孔，還包括閥體上連有的待處理水孔、凈水孔、排水孔、再生水孔、上布水孔和下布水孔;它是在相對所述徑向進水盲孔和導流盲孔之間的閥芯上端面設有中心扇形盲孔，在該中心扇形盲孔的底部設有通孔;所述中心扇形盲孔通過其上方控制桿的沉孔上連有橫向貫穿導流套的流道孔與閥體的再生水孔相通;根據不同的工位，所述閥芯上端面的通孔和其閥芯下端面的徑向進水盲孔、導流盲孔，轉位依次與閥座端面間隔設有的引射水孔、排水孔、凈水孔、上布水孔和下布水孔對應重合，并通過閥體芯腔各自設有的流道孔與閥體的再生水孔、排水孔、凈水孔、上布水孔和下布水孔連通;當進行工位一時，所述閥芯下端面的徑向進水盲孔轉位與閥座端面的引射水孔對應重合，所述引射水孔通過閥座下方的橫向流道孔經閥體邊側縱向流道孔內的射流器與再生水孔連通;閥芯下端面的導流盲孔同時還與閥座端面的下布水孔和排水孔對應重合，并通過閥座下方各自的流道孔與閥體的下布水孔和排水孔連通;閥芯上端面的中心扇形盲孔內的通孔與閥座端面的上布水孔對應重合，并通過閥座下方的流道孔與閥體的上布水孔連通;當進行工位二時，所述閥芯下端面的徑向進水盲孔轉位與閥座端面的引射水孔對應重合，并通過閥座下方的橫向流道孔經閥體邊側縱向流道孔內的射流器與再生水孔連通;當進行工位三時，所述閥芯下端面的徑向進水盲孔轉位與閥座端面的上布水孔對應重合，并通過閥座下方的流道孔與閥體的上布水孔連通;閥芯下端面的導流盲孔同時還與閥座端面的下布水孔和排水孔對應重合，并通過閥座下方各自的流道孔與閥體的下布水孔和排水孔連通。當進行工位四時，所述閥芯下端面的徑向進水盲孔轉位與閥座端面的下布水孔對應重合，并通過閥座下方的流道孔與閥體的下布水孔連通;所述閥芯下端面的導流盲孔同時還與閥座端面的上布水孔和排水孔對應重合，并通過閥座下方各自的流道孔與閥體的上布水孔和排水孔連通;當進行工位五時，所述閥芯下端面的徑向進水盲孔轉位與閥座端面的下布水孔對應重合，并通過閥座下方的流道孔與閥體的下布水孔連通;所述閥芯下端面的導流盲孔同時還與閥座端面的上布水孔和凈水孔對應重合，并通過閥座下方各自的流道孔與閥體的上布水孔和凈水孔連通。

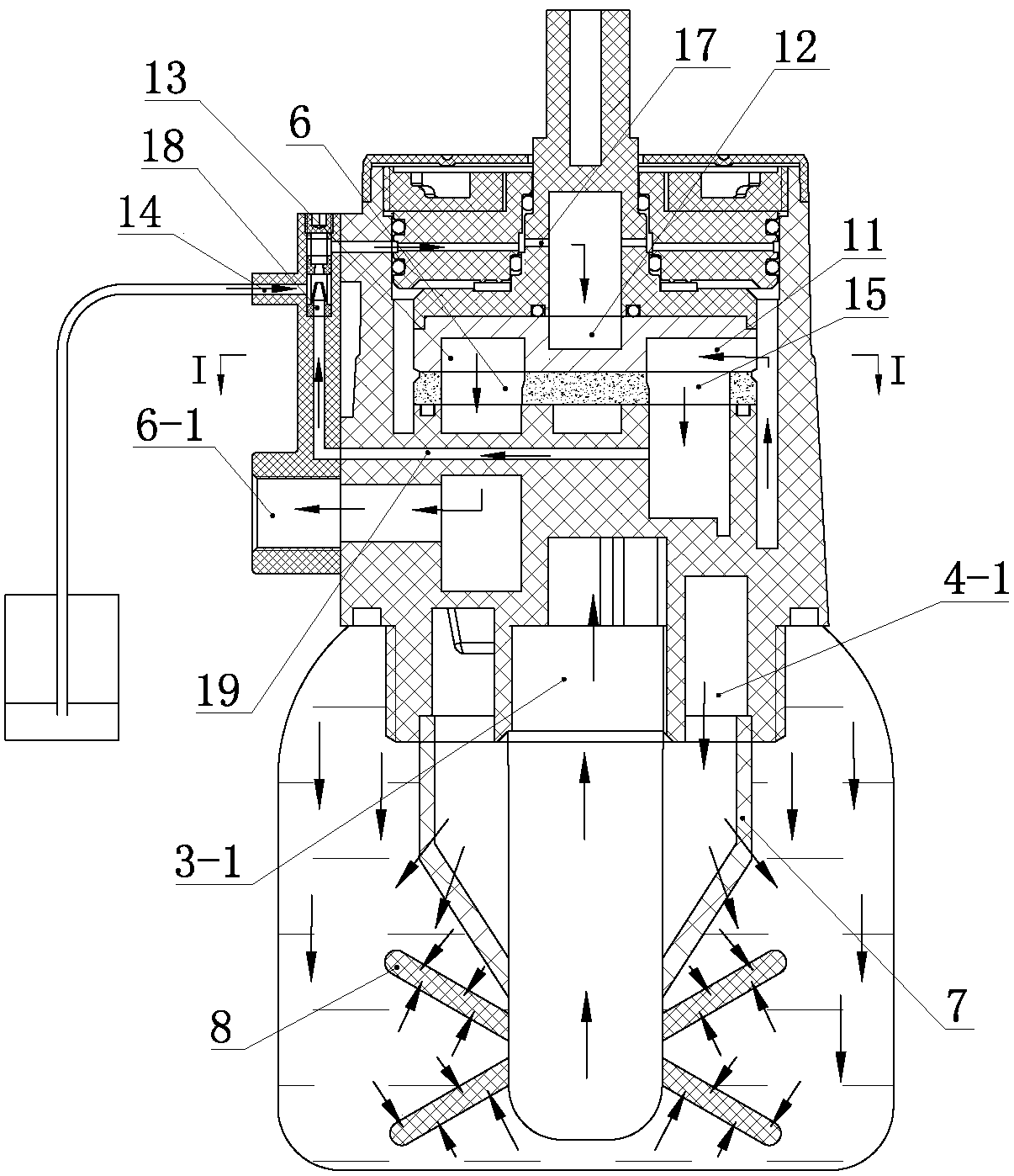

　　采用上述浮動床再生閥的水處理裝置，它是將所述閥體的上、下布水孔對應地連有上、下布水器并置于罐體的上端內腔;在所述罐體內腔置有濾料;在閥體的再生水孔上連有管路并與置有再生劑的水箱相通。

　　優選地，所述濾料是陽樹脂、陰樹脂和活性炭的其中一種。

　　優選地，所述再生劑是食鹽、氫氧化鈉和消毒劑的其中一種。

　　本發明浮動床再生閥采取上述結構，通過在閥芯的上、下端面分別設有容積較大水流量的中心扇形盲孔、徑向進水盲孔和導流盲孔，以及將閥座端面的多個水孔和與所述水孔對應連通的流道孔的橫載面積變形擴大。明顯增大了不同工位流經所述盲孔、水孔和流道孔的水流量，滿足了人們生產或生活的需要。

　　通過采用上述浮動床再生閥的水處理裝置，實現了對罐體濾料吸附的雜質進行較大水流量的干凈徹底地反沖洗，有效地減少了現有技術中濾料的堵塞、板結或失效現象，明顯提高了水處理的出水質量。
