摘要
本實用新型適用于污水處理裝置技術領域，提供了一種用于污水處理的電化學氧化單元，包括中空的殼體、至少一個電極組、電源機構、密封組件以及將污水通入殼體內部的液體輸送機構。殼體的兩端具有端口，電極組內置于殼體內，密封組件密封殼體兩端的端口。每一個電極組均包括固定組件、陰極板以及陽極板。陰、陽極板間隔地安裝于固定組件上，并于陰、陽極板間形成供污水流通的通道。電源機構的正極與陽極板電連接，其負極與陰極板電連接，陽、陰極板分別由硼摻雜金剛石、金屬材料制造而成。應用本實用新型能處理多種類型的難以分解的污水。并且，耗能少，氧化能力以及降解有機物污水的能力強，污水的處理效果更好。
權利要求書
1.一種用于污水處理的電化學氧化單元，其特征在于，其包括中空的殼體、至少一個電極組、電源機構、密封組件以及將污水通入殼體內部的液體輸送機構;所述殼體的兩端具有端口，所述電極組內置于所述殼體內，所述密封組件密封所述殼體兩端的端口，每一個所述的電極組均包括固定組件、陰極板以及陽極板，所述陰、陽極板間隔地安裝于所述固定組件上，并于所述陰、陽極板間形成供污水流通的通道;所述電源機構的正極與所述的陽極板電連接，其負極與所述的陰極板電連接，所述陽極板由硼摻雜金剛石制造而成，所述陰極板由金屬材料制造而成。
2.如權利要求1所述的用于污水處理的電化學氧化單元，其特征在于，所述固定組件包括兩塊間隔設置的固定板、穿過所述兩塊固定板的固定桿以及與所述固定桿上的螺紋連接的兩個鎖固螺母，所述固定板上開設有間隔分布的嵌置孔，所述嵌置孔的直徑小于所述陰、陽極板的直徑，所述陰、陽極板嵌置于所述的嵌置孔內;所述兩個鎖固螺母分別位于兩塊固定板的外側邊。
3.如權利要求2所述的用于污水處理的電化學氧化單元，其特征在于，所述電源機構包括電源、陽極導線以及陰極導線，所述陽、陰極導線分別穿入所述殼體兩端的端口并與所述的陽極板、陰極板電連接;所述固定板上開設有分別供所述陽、陰極導線穿過的陽極導線通過孔以及陰極導線通過孔。
4.如權利要求3所述的用于污水處理的電化學氧化單元，其特征在于，其包括若干個間隔設置的電極組，所述的固定桿將所述的若干個電極組串接在一起，所述陽極導線穿過各個電極組的陽極導線通過孔，并與每一個電極組的陽極板電連接，所述陰極導線穿過各個電極組的陰極導線通過孔，并與每一個電極組的陰極板電連接。
5.如權利要求1所述的用于污水處理的電化學氧化單元，其特征在于，所述殼體呈圓筒狀。
6.如權利要求1所述的用于污水處理的電化學氧化單元，其特征在于，所述密封組件包括第一法蘭、第二法蘭以及第一密封墊，所述第一法蘭與所述殼體的端口密封粘接，所述第一、第二法蘭通過緊固件固定連接，所述第一密封墊夾置于所述第一、第二法蘭之間。
7.如權利要求6所述的用于污水處理的電化學氧化單元，其特征在于，所述密封組件還包括螺母以及螺釘，所述螺母、螺釘、第一法蘭、第二法蘭以及第一密封墊上均開設有用作穿入導線的通孔，所述螺母的一端與所述第二法蘭粘接，其另一端開設有凹槽，所述凹槽內開設有內螺紋，所述螺釘?shù)耐庵芫夐_設有外螺紋，所述螺釘與所述螺母的凹槽螺紋連接。
8.如權利要求7所述的用于污水處理的電化學氧化單元，其特征在于，所述密封組件還包括第二密封墊，所述第二密封墊上亦開設有用于穿入導線的通孔，其夾置于所述螺釘與螺母凹槽之間。

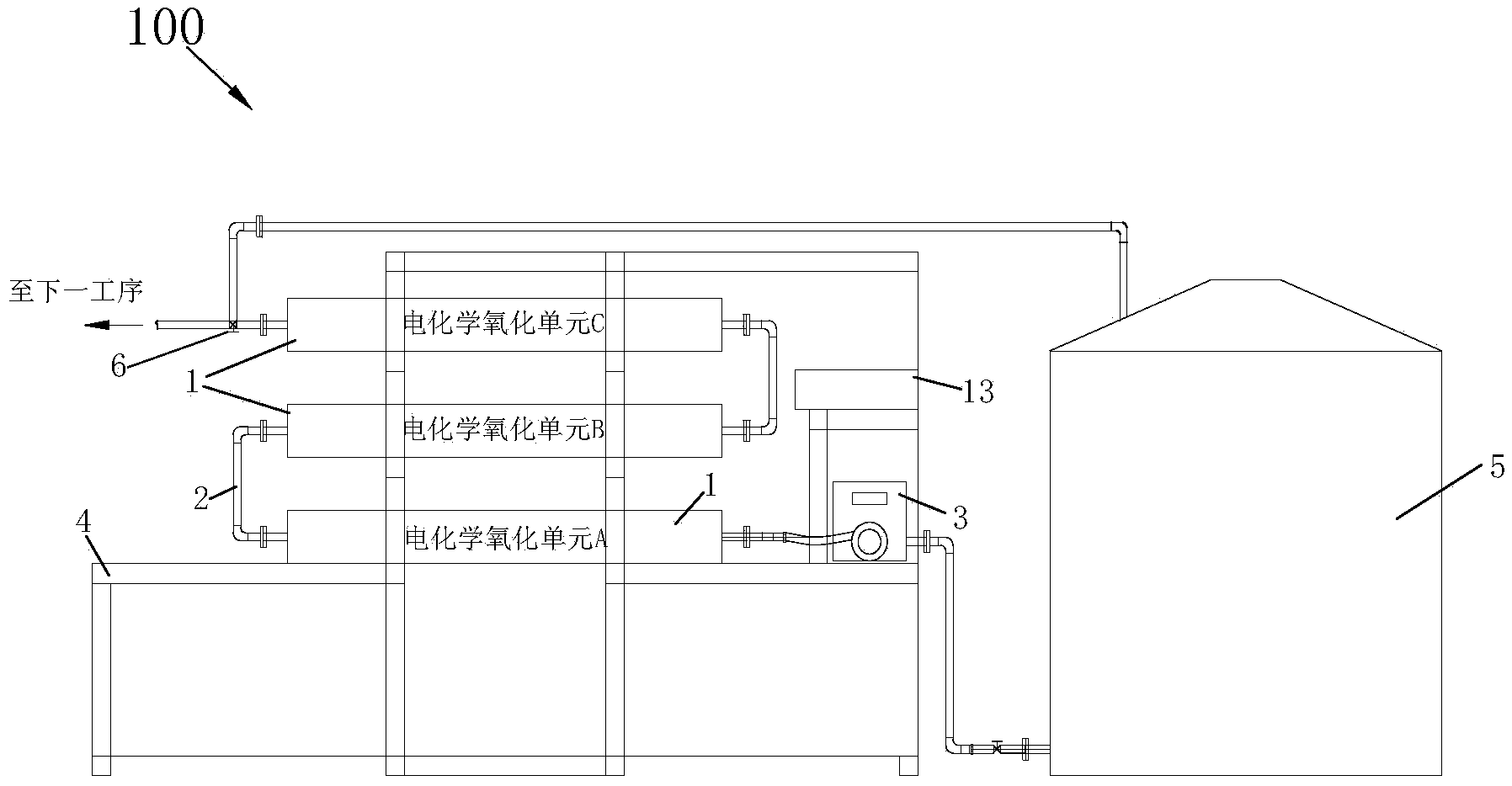

9.一種用于污水處理的電化學氧化裝置，其特征在于，包括若干個如權利要求1至8所述的電化學氧化單元、水管以及污水儲存桶，所述水管與所述污水儲存桶連通，所述若干個電化學氧化單元通過所述水管依次連通。
10.如權利要求9所述的用于污水處理的電化學氧化裝置，其特征在于，所述液體輸送機構還包括將污水向上輸送的水泵，所述若干個電化學氧化單元從下向上依次排列，位于最下方的電化學氧化單元通入污水，位于最上方的電化學氧化單元排出污水。
說明書
一種用于污水處理的電化學氧化裝置及其電化學氧化單元
技術領域
本實用新型屬于污水處理裝置技術領域，尤其涉及一種用于污水處理的電化學氧化裝置及其電化學氧化單元。
背景技術
水體污染是個世界性問題，隨著經濟的發展，水體污染情況在發展中國家尤為突出，中國就是其中之一。過去的幾十年中，我國的地表水和地下水均被來自工業生產、農業活動、市政污水等嚴重污染。隨著研發的不斷進步，水體凈化處理方式和污水處理設施也逐步趨于合理完善。2007-2012年，我國的污水處理廠已經從1200余座擴增2倍多。
盡管對于污水的處理存在很多方式，例如機械處理、催化電解、生化處理等等。然而，機械處理僅僅是表面的簡單作用，不能真正去除水體的污染物質;生化處理方法受到污水可生化性的限制，應用有限。目前，催化電解技術層出不窮，主要技術有Fenton氧化、臭氧氧化、濕式氧化、電化學氧化、光催化氧化、超臨界氧化、超聲技術、微波技術等。電化學氧化法是最可能被工業化應用的高級氧化技術之一，被稱為“環境友好技術”，有著其他高級氧化技術工藝不可比擬的優點：(1)主要試劑是電子，不需要添加氧化劑，沒有或很少產生二次污染;(2)能量效率高，反應條件溫和，一般在常溫常壓下就可以進行; (3)可以通過去除水中懸浮物和選用特殊電極來達到去除細菌的效果;(4) 反應裝置簡單，工藝靈活，可控性強，易于自動化。
能作為電化學氧化電極的材質有：鐵片、石墨、PbO2/Ti、BDD(硼摻雜金剛石)、DSA(Ti/RuO2-TiO2)、SPR(Ti/RuO2-IrO2-TiO2)、氧化物電極以及鈦、銥、釕合金板等。然而，以摻硼金剛石為電極的電化學氧化效果最好，耗能最少，是種值得推廣的技術。
BDD電極具有導電性好、電勢窗口大、析氧電勢高、背景電流低、化學性能穩定、不易被污染、氧化能力強等優點，目前研究表明它是電化學性能最好的一種陽極材料，國內外的學者對不同難降解有機污染物在BDD電極上的電化學氧化過程進行了廣泛地研究，例如苯酚、氯酚、染料、苯胺、萘酚、鄰苯二甲酸酯、羧酸、殺蟲劑、表面活性劑、除草劑、內分泌干擾物、吡啶、聚丙烯酸鹽等。因此，該電極可以應用于含有難降解有機物廢水的處理。
針對BDD電極在有機廢水領域的良好應用前景，研究和設計與其應用配套的污水處理裝置十分必要。
實用新型內容
本實用新型所要解決的技術問題在于提供一種用于污水處理的電化學氧化裝置及其電化學氧化單元，旨在解決現有技術中的污水處理設備所存在的處理污染物不徹底或者處理污水的種類范圍較窄的問題。
本實用新型是這樣實現的，一種用于污水處理的電化學氧化單元，包括中空的殼體、至少一個電極組、電源機構、密封組件以及將污水通入殼體內部的液體輸送機構;所述殼體的兩端具有端口，所述電極組內置于所述殼體內，所述密封組件密封所述殼體兩端的端口，每一個所述的電極組均包括固定組件、陰極板以及陽極板，所述陰、陽極板間隔地安裝于所述固定組件上，并于所述陰、陽極板間形成供污水流通的通道;所述電源機構的正極與所述的陽極板電連接，其負極與所述的陰極板電連接，所述陽極板由硼摻雜金剛石制造而成，所述陰極板由金屬材料制造而成。
進一步地，所述固定組件包括兩塊間隔設置的固定板、穿過所述兩塊固定板的固定桿以及與所述固定桿上的螺紋連接的兩個鎖固螺母，所述固定板上開設有間隔分布的嵌置孔，所述嵌置孔的直徑小于所述陰、陽極板的直徑，所述陰、陽極板嵌置于所述的嵌置孔內;所述兩個鎖固螺母分別位于兩塊固定板的外側邊。
進一步地，所述電源機構包括電源、陽極導線以及陰極導線，所述陽、陰極導線分別穿入所述殼體兩端的端口并與所述的陽極板、陰極板電連接;所述固定板上開設有分別供所述陽、陰極導線穿過的陽極導線通過孔以及陰極導線通過孔。
進一步地，其包括若干個間隔設置的電極組，所述的固定桿將所述的若干個電極組串接在一起，所述陽極導線穿過各個電極組的陽極導線通過孔，并與每一個電極組的陽極板電連接，所述陰極導線穿過各個電極組的陰極導線通過孔，并與每一個電極組的陰極板電連接。
進一步地，所述殼體呈圓筒狀。
進一步地，所述密封組件包括第一法蘭、第二法蘭以及第一密封墊，所述第一法蘭與所述殼體的端口密封粘接，所述第一、第二法蘭通過緊固件固定連接，所述第一密封墊夾置于所述第一、第二法蘭之間。
進一步地，所述密封組件還包括螺母以及螺釘，所述螺母、螺釘、第一法蘭、第二法蘭以及第一密封墊上均開設有用作穿入導線的通孔，所述螺母的一端與所述第二法蘭粘接，其另一端開設有凹槽，所述凹槽內開設有內螺紋，所述螺釘?shù)耐庵芫夐_設有外螺紋，所述螺釘與所述螺母的凹槽螺紋連接。
進一步地，所述密封組件還包括第二密封墊，所述第二密封墊上亦開設有用于穿入導線的通孔，其夾置于所述螺釘與螺母凹槽之間。
本實用新型為解決上述技術問題，還提供了一種用于污水處理的電化學氧化裝置，包括若干個上述的電化學氧化單元、水管以及污水儲存桶，所述水管與所述污水儲存桶連通，所述若干個電化學氧化單元通過所述水管依次連通。
進一步地，所述液體輸送機構還包括將污水向上輸送的水泵，所述若干個電化學氧化單元從下向上依次排列，位于最下方的電化學氧化單元通入污水，位于最上方的電化學氧化單元排出污水。
本實用新型與現有技術相比，有益效果在于：本實用新型的電化學氧化裝置及其電化學氧化單元應用電化學氧化法處理污水，處理污染物徹底;無需要求污水可生化處理，能處理多種類型的難以分解的污水。并且，本實用新型采用硼摻雜金剛石作為陽極材料，金屬材料作為陰極材料，耗能少，進一步地加強了氧化能力以及降解有機物污水的能力，從而使污水的處理效果更好。同時該電化學氧化單元在結構上采用多個電極組串聯，提高了污水處理效率。并且圓筒狀殼體以及電極組可在筒體中轉動的設計，便于調節極板的放置方向(水平或垂直或傾斜)，也可使電極組沿筒體中心軸抽出，實現電極組故障排查、清洗、維修、保養以及陰陽極板的更換。電極組密封于圓筒狀中空殼體中，可以實現電化學氧化裝置無滲漏現象的發生，便于加工和運輸，實現電化學氧化裝置的成套化、美觀化的清潔生產。
