　　摘要

　　本發明公開了一種燃煤電廠煙氣脫硫廢水處理系統，屬于廢水處理技術領域，增加了廢水儲液池、廢水蒸發塔，所述廢水儲液池接收煙氣脫硫吸收塔排出的廢水，所述廢水蒸發塔的進水口通過進水管道連接廢水儲水池，進水管道中間設置水泵，廢水蒸發塔的進氣口一路依次經風機、電磁閥與鍋爐的排煙管道連通，另一路經風機與空氣預熱器和電除塵器之間的煙氣管道連通，連通處位于靠近空氣預熱器的一端，其排氣口與空氣預熱器和電除塵器之間的煙氣管道連通，并位于靠近電除塵器的一端。本發明通過廢水蒸發塔處理廢水，為廢水的蒸發提供了足夠的空間，保證廢水有足夠的氣液接觸面積和停留時間，從而使霧化液滴充分蒸發。

　　權利要求書

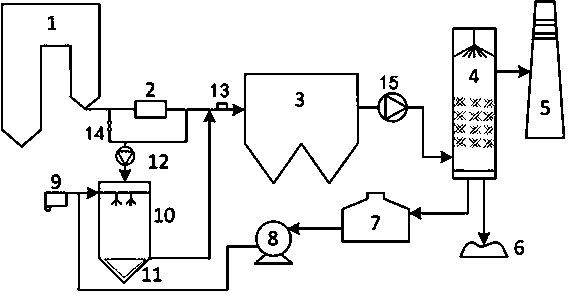

　　1.一種燃煤電廠煙氣脫硫廢水處理系統，包括空氣預熱器(2)、電除塵器(3)、煙氣脫硫吸收塔(4)、引風機(15)以及煙囪(5)，所述空氣預熱器(2)前端連接鍋爐排煙管道，空氣預熱器(2)后端與電除塵器(3)、煙氣脫硫吸收塔(4)、引風機(15)以及煙囪(5)之間通過煙氣管道依次連接，其特征在于：還包括廢水儲液池(7)、廢水蒸發塔(10)，所述廢水儲液池(7)接收煙氣脫硫吸收塔(4)排出的廢水，所述廢水蒸發塔(10)的進水口通過進水管道連接廢水儲水池(7)，進水管道中間設置水泵(8)，廢水蒸發塔(10)的進氣口一路依次經風機(12)、電磁閥(14)與鍋爐(1)的排煙管道連通，另一路經風機(12)與空氣預熱器(2)和電除塵器(3)之間的煙氣管道連通，連通處位于靠近空氣預熱器(2)的一端，其排氣口與空氣預熱器(2)和電除塵器(3)之間的煙氣管道連通，并位于靠近電除塵器(3)的一端。

　　2.根據權利要求1所述的燃煤電廠煙氣脫硫廢水處理系統，其特征在于所述電除塵器(3)進口處的煙氣管道上設有溫度傳感器(13)，并增設煙氣溫度控制電路，所述煙氣溫度控制電路包括單片機U1、觸摸屏CMP和驅動器U2，所述觸摸屏CMP與單片機U1的通訊接口雙向連接，所述驅動器U2的輸入端接單片機U1的控制信號輸出端，單片機直接讀取溫度傳感器的溫度數據，經單片機內置判別程序判斷，輸出控制信號控制電磁閥(14)的開閉，觸摸屏CMP用于參數的輸入和溫度的顯示。

　　3.根據權利要求1所述的燃煤電廠煙氣脫硫廢水處理系統，其特征在于：所述廢水蒸發塔(10)的頂部設有雙流體噴嘴，所述雙流體噴嘴的一個流體入口連接進水口，另一個流體入口連接進氣口，進氣口連接高壓氣源。

　　4.根據權利要求1所述的燃煤電廠煙氣脫硫廢水處理系統，其特征在于：所述廢水蒸發塔(10)的頂部設有旋流霧化器，所述旋流霧化器的進口連接進水口。

　　5.根據權利要求1-4任一項所述的燃煤電廠煙氣脫硫廢水處理系統，其特征在于：所述廢水蒸發塔(10)的底部設有灰斗(11)。

　　6.根據權利要求1-4任一項所述的燃煤電廠煙氣脫硫廢水處理系統，其特征在于：所述廢水蒸發塔(10)的進氣口和排氣口分別設置于廢水蒸發塔(10)的塔底和塔頂，進氣口和排氣口位置可以互換。

　　說明書

　　燃煤電廠煙氣脫硫廢水處理系統

　　技術領域

　　本發明屬于廢水處理技術領域，具體涉及一種燃煤電廠煙氣脫硫廢水處理系統。

　　背景技術

　　濕法煙氣脫硫技術是燃煤電廠目前廣泛應用的煙氣脫硫技術，采用此項技術脫硫會產生一定量的廢水，該廢水重金屬含量超標，含懸浮物并呈弱酸性，直接排放會對環境造成很大的危害，因此必須經處理達標后才能排放。

　　現有的脫硫廢水處理方法有水力沖灰法、膜法、流化床法、化學沉淀法等，目前世界上應用最為廣泛的方法為化學沉淀法。該方法利用單獨的廢水處理系統對廢水進行化學處理，水質達到排放標準后進行排放或者回收利用。化學沉淀法的工藝過程包括：1)勻質：通過攪拌、緩沖，使不同時段排出的廢水均勻混合，穩定水質和水量，以利于后續處理;2)廢水中和沉淀：廢水進入中和反應池，向池中加入NaOH或Ca(OH) 2 等堿性物質，提高廢水pH，使得廢水中的Fe 3+ 、Zn 2+ 、Cu 2+ 、Ni 2+ 、Cr 3+ 等大部分重金屬離子得到去除，為了防止生成的沉淀進一步反應生成羥基化合物，一般pH調節在9左右;3)重金屬沉淀：加入S 2- 或者有機硫，與廢水中剩余的Hg 2+ 和Pb 2+ 反應生成HgS和PbS沉淀;4)混凝處理：向廢水中加入混凝劑使廢水中剩余的細小而分散的顆粒和膠體物質凝聚成大顆粒沉淀下來，通過混凝劑的壓縮雙電層效應，促使重金屬氫氧化物凝并、沉淀;5)澄清：混凝后的廢水進入澄清池，依靠重力進行沉降，將上層達標清液排放;6)對泥渣進行脫水，壓濾成污泥濾餅后進行特殊處理。

　　化學沉淀法處理后的水質能夠達到較高的標準，對副產品石膏能夠進行綜合利用，有較好的經濟性，但是這種方法也存在許多缺點：1)投資較大，需要單獨的化學加藥系統，也需要大量的化學藥劑;2)系統龐大，維護費用較高;3)對溶解性Cl - 、F - 沒有有效的去除方法，而且Cl - 在酸性條件下有很大的腐蝕性，因此處理后的廢水無法回收利用。

　　中國發明專利CN101844819A號公開了一種脫硫廢水噴霧蒸發處理方法，該方法在空氣預熱器(空氣預熱器)后部的煙道內設置了霧化噴嘴，脫硫廢水由霧化噴嘴霧化后的在煙道內蒸發，然后隨煙氣一起排出煙囪。但是，由于空氣預熱器后部煙道空間狹小，而廢水的有效蒸發需要較大的氣液接觸面積和一定的停留時間，因此脫硫廢水常常不能完全蒸發，不僅影響了廢水的處理效果，而且未蒸發的廢水還會對煙道及后續除塵裝置造成腐蝕。該方法的另一缺點是不能控制空氣預熱器后部煙道內的煙氣溫度，廢水噴霧蒸發后可能會使煙氣溫度降低到酸露點以下，致使煙氣中的酸性物質凝結，加快煙道及后續除塵裝置的腐蝕，從而增加了廢水處理費用和燃煤電廠的發電成本，也影響鍋爐發電系統安全。

　　發明內容

　　本發明要解決的技術問題是提供一種零排放，處理費用低的燃煤電廠煙氣脫硫廢水處理系統。

　　為解決上述技術問題，本發明所采取的技術方案是：

　　一種燃煤電廠煙氣脫硫廢水處理系統，包括空氣預熱器、電除塵器、煙氣脫硫吸收塔、引風機以及煙囪，所述空氣預熱器前端連接鍋爐排煙管道，空氣預熱器后端與電除塵器、煙氣脫硫吸收塔、引風機以及煙囪之間通過煙氣管道依次連接，進一步還包括廢水儲液池、廢水蒸發塔，所述廢水儲液池接收煙氣脫硫吸收塔排出的廢水，所述廢水蒸發塔的進水口通過進水管道連接廢水儲水池，進水管道中間設置水泵，廢水蒸發塔的進氣口一路依次經風機、電磁閥與鍋爐的排煙管道連通，另一路經風機與空氣預熱器和電除塵器之間的煙氣管道連通，連通處位于靠近空氣預熱器的一端，其排氣口與空氣預熱器和電除塵器之間的煙氣管道連通，并位于靠近電除塵器的一端。

　　進一步的，所述電除塵器進口處的煙氣管道上設有溫度傳感器，并增設煙氣溫度控制電路，所述煙氣溫度控制電路包括單片機U1、觸摸屏CMP和驅動器U2，所述觸摸屏CMP與單片機U1的通訊接口雙向連接，所述驅動器U2的輸入端接單片機U1的控制信號輸出端，單片機直接讀取溫度傳感器的溫度數據，經單片機內置判別程序判斷，輸出控制信號控制電磁閥的開閉，觸摸屏CMP用于參數的輸入和溫度的顯示。

　　優選的，所述廢水蒸發塔的頂部設有雙流體噴嘴，所述雙流體噴嘴的一個流體入口連接進水口，另一個流體入口連接進氣口，進氣口連接高壓氣源。

　　優選的，所述廢水蒸發塔的頂部設有旋流霧化器，所述旋流霧化器的進口連接進水口。

　　優選的，所述廢水蒸發塔的底部設有灰斗。

　　優選的，所述廢水蒸發塔的進氣口和排氣口分別設置于廢水蒸發塔的塔底和塔頂，進氣口和排氣口位置可以互換。

　　由于采用上述技術方案，本發明所產生的有益效果在于：

　　本發明通過廢水蒸發塔處理廢水，為廢水的蒸發提供了足夠的空間，保證廢水有足夠的氣液接觸面積和停留時間，從而使霧化液滴充分蒸發。同時，本發明增加了煙氣溫度控制，將電除塵器進氣口的煙氣溫度控制在鍋爐煙氣酸露點以上，防止煙氣中的酸性物質凝結后對煙道及后續除塵裝置造成腐蝕。本發明裝置結構簡單，成本低廉，不僅大大降低了鍋爐煙氣的處理成本，而且實現了電廠廢水的零排放。
