申請日2015.09.25
公開(公告)日2016.02.10
IPC分類號C02F3/32; H02J7/32
摘要
本實用新型公開了一種用于鄉村景觀智能化污水處理生態池，包括池底、斜坡狀側壁、礫石層、土壤層、水生植物、太陽能電池板、控制盒，控制盒內設置有蓄電池和控制裝置，土壤層內鋪設有灌溉水管，灌溉水管的進水口設置于礫石層上方，灌溉水管上設置有水泵，土壤層內設置有濕度傳感器;礫石層上設置有帶有通孔的金屬網，金屬網的頂部設置有中空的圓柱體，圓柱體的頂部設置有板體，板體上設置有發電機，發電機連接有延伸至圓柱體內的轉軸，轉軸上設置有螺旋旋轉葉片;太陽能電池板、發電機分別與蓄電池電性連接，控制裝置分別與蓄電池、濕度傳感器、水泵電性連接。其有益效果是：節能效果明顯、智能化程度高。

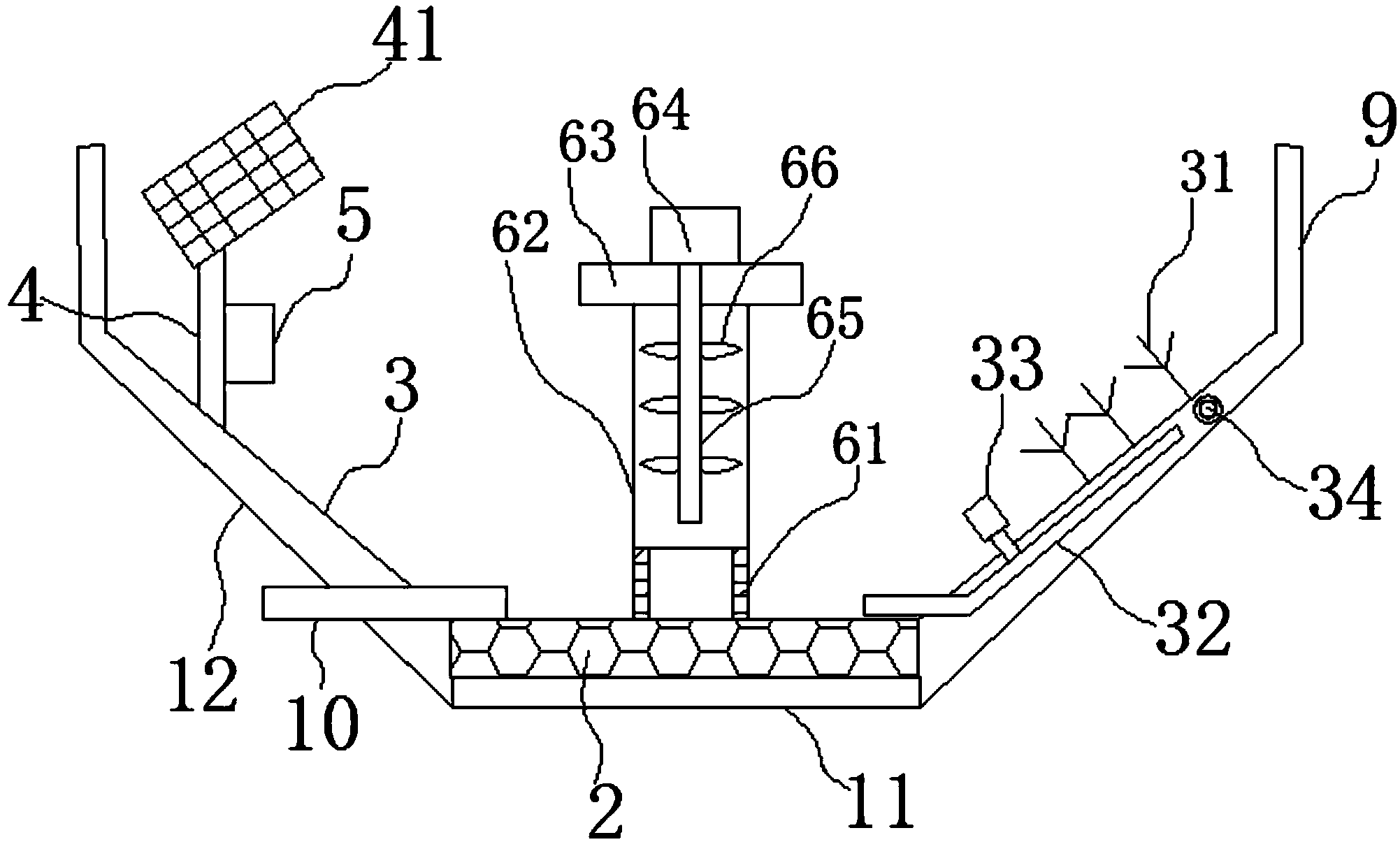

摘要附圖
權利要求書
1.一種用于鄉村景觀智能化污水處理生態池，包括處理池本體，所述處理池本體包括池底、斜坡狀側壁，所述池底上鋪設有礫石層，所述斜坡狀側壁上鋪設有土壤層，所述土壤層上種植有水生植物，其特征在于：所述斜坡狀側壁上通過支撐桿連接有太陽能電池板，所述支撐桿上設置有控制盒，所述控制盒內設置有蓄電池和控制裝置，所述土壤層內鋪設有灌溉水管，所述灌溉水管的進水口設置于所述礫石層上方，所述灌溉水管上設置有水泵，所述土壤層內設置有濕度傳感器;所述礫石層上設置有帶有通孔的金屬網，所述金屬網的頂部設置有中空的圓柱體，所述圓柱體的頂部設置有板體，所述板體上設置有發電機，所述發電機連接有延伸至圓柱體內的轉軸，所述轉軸上設置有螺旋旋轉葉片;所述太陽能電池板、發電機分別與所述蓄電池電性連接，所述控制裝置分別與所述蓄電池、濕度傳感器、水泵電性連接。
2.根據權利要求1所述的用于鄉村景觀智能化污水處理生態池，其特征在于：所述控制盒包括盒體以及與所述盒體活動連接的門體。
3.根據權利要求1所述的用于鄉村景觀智能化污水處理生態池，其特征在于：所述斜坡狀側壁的頂部設置有護欄。
4.根據權利要求1所述的用于鄉村景觀智能化污水處理生態池，其特征在于：所述礫石層上方設置有出水管。
5.根據權利要求1所述的用于鄉村景觀智能化污水處理生態池，其特征在于：所述圓柱體的外壁設置有耐磨層。
說明書
一種用于鄉村景觀智能化污水處理生態池
技術領域
本實用新型涉及一種用于鄉村景觀智能化污水處理生態池。
背景技術
鄉村景觀是鄉村地區范圍內，經濟、人文、社會、自然等多種現象的綜合表現。鄉村各種水污染事件嚴重影響了人們的生產、生活，加強污水處理已刻不容緩。
傳統的生化二級處理是污水處理中使用比較廣泛的技術，雖然工藝成熟、處理效果理想，但建造、運行、管理費用高。此外，對于污水的處理，通常還有化學法(如加入硫酸銅等)和換水法等，雖然均有一定效果，但化學法易產生二次污染，換水法不夠方便、經濟，且僅適宜于小型水體。目前，越來越多的專家和學者關注生物學處理法，尤其是水生、濕生植物處理法。
有鑒于此，中國專利201020516343.0公開了一種生態修復污水處理池。該處理池包括處理池體，處理池體的側壁為斜坡狀，斜坡狀側壁上鋪設有土壤層，土壤層上種植有水生植物，處理池體的下部設有支撐網，支撐網上鋪設有礫石層，礫石層上面鋪設有砂土層，支撐網下方的處理池體內設有出水管。該實用新型結構簡單，適用于城鎮、農業、畜牧業、食品和礦山等領域的污水處理，起到生態修復的作用，能夠大大減少污水處理的費用，縮短污水處理的時間，減少資金浪費。但是它存在以下問題：1.沒有充分利用廢水中蘊含的勢能以及太陽能;2.不能夠自動水生植物澆水灌溉，智能化程度低。
實用新型內容
本實用新型要解決的問題是提供一種節能效果明顯、智能化程度高的用于鄉村景觀智能化污水處理生態池。
為了解決上述技術問題，本實用新型采用的技術方案是：一種用于鄉村景觀智能化污水處理生態池，包括處理池本體，所述處理池本體包括池底、斜坡狀側壁，所述池底上鋪設有礫石層，所述斜坡狀側壁上鋪設有土壤層，所述土壤層上種植有水生植物，其特征在于，所述斜坡狀側壁上通過支撐桿連接有太陽能電池板，所述支撐桿上設置有控制盒，所述控制盒內設置有蓄電池和控制裝置，所述土壤層內鋪設有灌溉水管，所述灌溉水管的進水口設置于所述礫石層上方，所述灌溉水管上設置有水泵，所述土壤層內設置有濕度傳感器;所述礫石層上設置有帶有通孔的金屬網，所述金屬網的頂部設置有中空的圓柱體，所述圓柱體的頂部設置有板體，所述板體上設置有發電機，所述發電機連接有延伸至圓柱體內的轉軸，所述轉軸上設置有螺旋旋轉葉片;所述太陽能電池板、發電機分別與所述蓄電池電性連接，所述控制裝置分別與所述蓄電池、濕度傳感器、水泵電性連接。
優選地，上述的用于鄉村景觀智能化污水處理生態池，其中所述控制盒包括盒體以及與所述盒體活動連接的門體。
優選地，上述的用于鄉村景觀智能化污水處理生態池，其中所述斜坡狀側壁的頂部設置有護欄。
優選地，上述的用于鄉村景觀智能化污水處理生態池，其中所述礫石層上方設置有出水管。
優選地，上述的用于鄉村景觀智能化污水處理生態池，其中所述圓柱體的外壁設置有耐磨層。
本實用新型的技術效果主要體現在：濕度傳感器能夠?qū)崟r監控土壤層內的濕度并將信號傳遞給控制裝置，控制裝置根據預設值控制水泵自動抽水給水生植物澆水，智能化程度高;太陽能電池板能夠?qū)⑻柲苻D(zhuǎn)化為電能儲存在蓄電池中;處理池本體內的水平面升高時，水通過金屬網進入到圓柱體中，水會推動螺旋旋轉葉片旋轉，從而帶動發電機發電，這樣設計結構簡單，而且充分的利用了水中所蘊含的勢能;處理池本體內的水位下降時，圓柱體內的水通過金屬網進入到處理池本體中，水會推動螺旋旋轉葉片旋轉，從而帶動發電機發電，這樣設計結構巧妙，節能效果明顯。
