申請日2015.09.25

　　公開(公告)日2016.01.06

　　IPC分類號C02F1/00; B09B3/00; C02F103/12

　　摘要

　　一種利用切削拋光廢水提制坯粉原料的裝置，其特征在于，包括設置在廢水槽下方的分離裝置、與分離裝置連接的傳送裝置、設置在傳送裝置上方的噴淋裝置和壓碎裝置，其中：所述分離裝置內有Z型通道，Z型通道由多個漏水板和防水板從上到下間隔設置構成，相鄰兩個漏水板之間的防水板與位于上方的漏水板設置方向相反，與位于下方的漏水板設置方向平行，相鄰兩個反向設置的漏水板和防水板之間形成漏水區域，漏水區域連接外部廢水下水管，廢水下水管連接總排污管，所述Z型通道連接傳送裝置�？蓪�廢水混合物進行廢渣廢水分離，并且對分離的廢渣進行淋洗、壓碎，可供坯粉制備用，實現了變廢為寶。

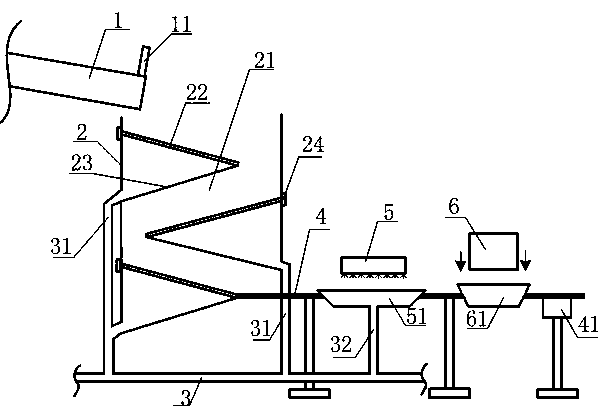

　　摘要附圖



　　權利要求書

　　1.一種利用切削拋光廢水提制坯粉原料的裝置，其特征在于，包括設置在廢水槽(1)下方的分離裝置(2)、與分離裝置(2)連接的傳送裝置(4)、設置在傳送裝置(4)上方的噴淋裝置(5)和壓碎裝置(6)，其中：所述分離裝置(2)內有Z型通道(21)，Z型通道(21)由多個漏水板(22)和防水板(23)從上到下間隔設置構成，相鄰兩個漏水板(22)之間的防水板(23)與位于上方的漏水板(22)設置方向相反，與位于下方的漏水板(22)設置方向平行，相鄰兩個反向設置的漏水板(22)和防水板(23)之間形成漏水區域，漏水區域連接外部廢水下水管(31)，廢水下水管(31)連接總排污管(3)，所述Z型通道(21)連接傳送裝置(4)。

　　2.根據權利要求1所述的利用切削拋光廢水提制坯粉原料的裝置，其特征在于，所述廢水槽(1)端頭設有擋水開關(11)。

　　3.根據權利要求1所述的利用切削拋光廢水提制坯粉原料的裝置，其特征在于，所述分離裝置(2)上還設有多個振動器(24)。

　　4.根據權利要求3所述的利用切削拋光廢水提制坯粉原料的裝置，其特征在于，所述振動器(24)位于漏水板(22)連接分離裝置(2)側壁處的位置。

　　5.根據權利要求1所述的利用切削拋光廢水提制坯粉原料的裝置，其特征在于，所述漏水板(22)均傾斜設置，相鄰兩個漏水板(22)傾斜方向相反。

　　6.根據權利要求1所述的利用切削拋光廢水提制坯粉原料的裝置，其特征在于，所述漏水板(22)的傾斜角度為30°~60°。

　　7.根據權利要求1所述的利用切削拋光廢水提制坯粉原料的裝置，其特征在于，所述傳送裝置(4)設置在支架上，傳輸裝置(4)連接傳送電機(41)。

　　8.根據權利要求1所述的利用切削拋光廢水提制坯粉原料的裝置，其特征在于，所述傳送裝置(4)兩側設有防濺水罩(51)，位于噴淋裝置(5)的下方位置。

　　9.根據權利要求8所述的利用切削拋光廢水提制坯粉原料的裝置，其特征在于，所述防濺水罩(51)底部接有淋水下水管(32)，淋水下水管(32)連接到總排污管(3)。

　　10.根據權利要求1所述的利用切削拋光廢水提制坯粉原料的裝置，其特征在于，所述傳送裝置(4)兩側還設有防濺渣罩(61)，位于壓碎裝置(6)的下方位置。

　　說明書

　　一種利用切削拋光廢水提制坯粉原料的裝置

　　技術領域

　　本實用新型涉及資源回收利用技術，尤其與一種利用瓷磚切削拋光廢水提制坯粉原料的裝置結構有關。

　　背景技術

　　瓷磚切削和拋光都會產生大量的廢水混合物，已經不能簡單的進行填埋方法來解決，填埋將嚴重破壞生態環境，還對水資源和土壤造成污染，迫切需要采用一種環保的方法對廢水混合物進行處理。

　　實用新型內容

　　本實用新型提供一種利用切削拋光廢水提制坯粉原料的裝置，可對廢水混合物進行廢渣廢水分離，并且對分離的廢渣進行淋洗、壓碎，可供坯粉制備用，實現了變廢為寶。

　　為了實現本實用新型的目的，擬采用以下技術：

　　一種利用切削拋光廢水提制坯粉原料的裝置，其特征在于，包括設置在廢水槽下方的分離裝置、與分離裝置連接的傳送裝置、設置在傳送裝置上方的噴淋裝置和壓碎裝置，其中：所述分離裝置內有Z型通道，Z型通道由多個漏水板和防水板從上到下間隔設置構成，相鄰兩個漏水板之間的防水板與位于上方的漏水板設置方向相反，與位于下方的漏水板設置方向平行，相鄰兩個反向設置的漏水板和防水板之間形成漏水區域，漏水區域連接外部廢水下水管，廢水下水管連接總排污管，所述Z型通道連接傳送裝置。

　　進一步，所述廢水槽端頭設有擋水開關。

　　進一步，所述分離裝置上還設有多個振動器。

　　進一步，所述振動器位于漏水板連接分離裝置側壁處的位置。

　　進一步，所述漏水板均傾斜設置，相鄰兩個漏水板(22)傾斜方向相反。

　　進一步，所述漏水板的傾斜角度為30°~60°。

　　進一步，所述傳送裝置設置在支架上，傳輸裝置連接傳送電機。

　　進一步，所述傳送裝置兩側設有防濺水罩，位于噴淋裝置的下方位置。

　　進一步，所述防濺水罩底部接有淋水下水管，淋水下水管連接到總排污管。

　　進一步，所述傳送裝置兩側還設有防濺渣罩，位于壓碎裝置的下方位置。

　　本實用新型的有益效果是：

　　1、通過本裝置實現對切削、拋光工序產生的廢水混合物進行收集，并且利用分離裝置實現水和渣的分離，且整個過程不需要停止任何部件的工作，形成流水化處理線;且利用傳送裝置，實現在輸送過程中對分離出來的廢渣進行淋洗、壓碎，形成可供坯粉制備用的原料，實現了變廢為寶，避免環境污染;

　　2、由漏水板和防水板，以及分離裝置箱體側壁構成的Z型通道，實現了廢水混合物在其中自然下滑，且水經過漏水板進入漏水區域，然后經過廢水下水管排入總排污管，實現了自然分離廢水;同時，在漏水板連接分離裝置側壁處的位置設有振動器，必要時可啟動振動器，加強對漏水板的振動，加速廢渣沿傾斜的漏水板下滑，隨后送入傳送裝置;

　　3、漏水板的傾斜角度設計為30°~60°，可兼顧下料速度和漏水速度，避免一方面缺少實際效果;

　　4、防濺水罩的設置，可以避免在噴淋裝置對分離出來的廢渣進行噴淋的時候，水滴四濺，影響工作環境，同時可以對淋浴水進行收集，排入淋水下水管匯到總排污管;

　　5、防濺渣罩，可以避免在壓碎裝置對分離出來的廢渣進行粉碎的時候，碎渣四濺，影響工作環境，甚至可能對設備和操作人員造成的傷害。
