申請日2015.09.25

　　公開(公告)日2015.12.23

　　IPC分類號C02F3/32

　　摘要

　　一種環形推流式微型動物生物床及利用其處理污水污泥的方法，它涉及一種微型動物生物床及利用其處理污水污泥的方法。本發明的目的是要解決現有裝置處理污水時污泥減量效果不佳，不能與圓型的水處理工藝高效一體式耦合的缺點。一種環形推流式微型動物生物床包括進泥裝置、排泥裝置、填料、推流裝置和穿孔墻;所述的環形推流式微型動物生物床設有二級、三級或多級微型動物生物床;所述的填料均勻設置在微型動物生物床內部;推流裝置均勻設置在微型動物生物床內部;兩級微型動物生物床之間設有穿孔墻。本發明裝置適用于處理污水污泥。

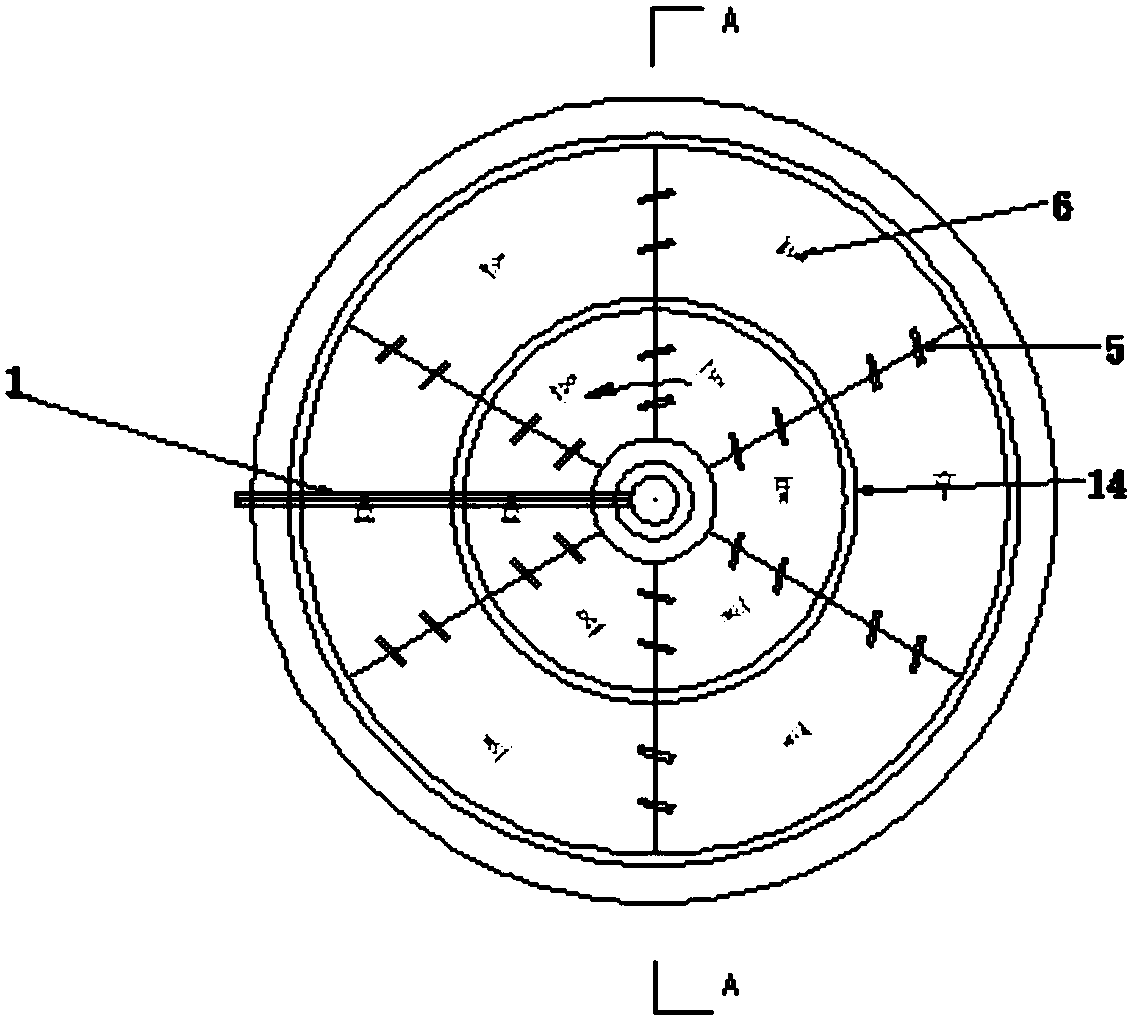

　　摘要附圖



　　權利要求書

　　1.一種環形推流式微型動物生物床，其特征在于一種環形推流式微型動物生物床包括 進泥裝置、排泥裝置、填料(5)、推流裝置(6)和穿孔墻(7);

　　所述的環形推流式微型動物生物床設有二級、三級或多級微型動物生物床;

　　所述的進泥裝置設置在環形推流式微型動物生物床的中心處或周邊處;

　　所述的排泥裝置設置在環形推流式微型動物生物床的中心處或周邊處;

　　所述的進泥裝置設置在環形推流式微型動物生物床的中心處時，排泥裝置設置在環形 推流式微型動物生物床的周邊處;所述的進泥裝置設置在環形推流式微型動物生物床的周 邊處時，排泥裝置設置在環形推流式微型動物生物床的中心處;

　　所述的填料(5)均勻設置在微型動物生物床內部，推流裝置(6)均勻設置在微型動 物生物床內部，兩級微型動物生物床之間設有穿孔墻(7);所述的穿孔墻(7)為圓筒形。

　　2.根據權利要求1所述的一種環形推流式微型動物生物床，其特征在于一種環形推流 式微型動物生物床設置方式為中心進泥、周邊排泥;所述的進泥裝置設置在環形推流式微 型動物生物床的中心處;所述的排泥裝置設置在環形推流式微型動物生物床的周邊處;所 述的進泥裝置由進泥管(1)、中心管(2)、進水豎井(3)和穩流筒(4)組成;所述的進 水豎井(3)內設有中心管(2)和進泥管(1)，且進泥管(1)與中心管(2)相連通;穩 流筒(4)設置在進水豎井(3)的上端，且與中心管(2)相連通;

　　所述的排泥裝置由溢流堰(14)和排泥管(15)組成;溢流堰(14)設置在最外層微 型動物生物床墻體處，排泥管(15)設置在溢流堰(14)內部。

　　3.根據權利要求1所述的一種環形推流式微型動物生物床，其特征在于一種環形推流 式微型動物生物床設置方式為周邊進泥、中心排泥;所述的進泥裝置設置在環形推流式微 型動物生物床的周邊處;所述的排泥裝置設置在環形推流式微型動物生物床的中心處;所 述的進泥裝置由進泥管(1)、配水槽(16)和溢流堰(14)組成;所述的配水槽(16)設 置在最外層微型動物生物床的外壁上，溢流堰(14)設置在配水槽(16)內部，且與最外 層微型動物生物床相連接;所述的進泥管(1)設置在配水槽(16)的上部，且與配水槽(16) 相連通;

　　所述的排泥裝置為排泥管(15)，排泥管(15)設置在環形推流式微型動物生物床的中 心處。

　　4.根據權利要求1、2或3所述的一種環形推流式微型動物生物床，其特征在于一種 環形推流式微型動物生物床還包括曝氣系統;所述的曝氣系統包括曝氣頭(8)、進氣管(9)、 調節閥(10)、空氣壓縮機(11)和時間繼電器(12);所述的曝氣頭(8)設置在微型動物 生物床內部，曝氣頭(8)與調節閥(10)的一端連接，調節閥(10)的另一端通過進氣管 (9)與空氣壓縮機(11)的出口端相連接，空氣壓縮機(11)受時間繼電器(12)控制。

　　5.根據權利要求1所述的一種環形推流式微型動物生物床，其特征在于所述的填料(5) 為組合填料、彈性填料或由尼龍、超細纖維束、聚丙烯纖維束和聚乙烯纖維束斜向交錯軋 制或橫縱向排列而成。

　　6.根據權利要求1所述的一種環形推流式微型動物生物床，其特征在于所述的填料(5) 上負載有微型動物;所述的微型動物為能夠?qū)ξ勰噙M(jìn)行減量的原生或者后生動物。

　　7.利用權利要求2所述的一種環形推流式微型動物生物床處理污水污泥的方法，其特 征在于利用一種環形推流式微型動物生物床處理污水的方法是按以下步驟完成的：

　　將微型動物負載到填料(5)上，且保證微型動物在填料(5)上穩定生長，然后泥水 混合液經過進泥管(1)、中心管(2)和穩流筒(4)進入一級微型動物生物床，利用推流 裝置(6)推動下，附著在填料(5)上的微型動物對污泥細菌進行捕食，對污泥性質進行 改善，得到一級微型動物生物床處理后的污泥;一級微型動物生物床處理后的污泥通過穿 孔墻(7)進入到下一級微型動物生物床，填料(5)上的微型動物進一步對上級微型動物 生物床處理后的污泥進行捕食，污泥經過多級微型動物生物床處理后，由最外層微型動物 生物床上的溢流堰(14)排出。

　　8.根據權利要求7所述的利用一種環形推流式微型動物生物床處理污水污泥的方法， 其特征在于所述的填料(5)為組合填料、彈性填料或由尼龍、超細纖維束、聚丙烯纖維束 和聚乙烯纖維束斜向交錯軋制或橫縱向排列而成;所述的填料(5)上負載有微型動物;所 述的微型動物為能夠?qū)ξ勰噙M(jìn)行減量的原生或者后生動物。

　　9.利用權利要求3所述的一種環形推流式微型動物生物床處理污水污泥的方法，其特 征在于利用一種環形推流式微型動物生物床處理污水的方法是按以下步驟完成的：

　　將微型動物負載到填料(5)上，且保證微型動物在填料(5)上穩定生長，然后泥水 混合液通過進泥管(1)進入到配水槽(16)中，再通過溢流堰(14)進入到最外層微型動 物生物床，利用推流裝置(6)推動下，附著在填料(5)上的微型動物對污泥細菌進行捕 食，對污泥性質進行改善，得到最外層微型動物生物床處理后的污泥;最外層微型動物生 物床處理后的污泥通過穿孔墻(7)進入到下一級微型動物生物床，填料(5)上的微型動 物進一步對上級微型動物生物床處理后的污泥進行捕食，污泥經過多級微型動物生物床處 理后，由最內層微型動物生物床內部的排泥管(15)排出。

　　10.根據權利要求9所述的利用一種環形推流式微型動物生物床處理污水污泥的方法， 其特征在于所述的填料(5)為組合填料、彈性填料或由尼龍、超細纖維束、聚丙烯纖維束 和聚乙烯纖維束斜向交錯軋制或橫縱向排列而成;所述的填料(5)上負載有微型動物;所 述的微型動物為能夠?qū)ξ勰噙M(jìn)行減量的原生或者后生動物。

　　說明書

　　一種環形推流式微型動物生物床及利用其處理污水污泥的方法

　　技術領域

　　本發明涉及一種微型動物生物床及利用其處理污水污泥的方法。

　　背景技術

　　我國城市廢水的處理大多采用活性污泥法，它具有抗沖擊能力強，能降解有機物質， 處理效果好的優點，但是這種方法在運行過程中會產生大量的剩余污泥。而剩余污泥富含 有機物、重金屬、病微生物等有害物質，處理不當就會導致嚴重的環境問題。

　　污泥的過程減量技術是開發與污水處理工藝有效耦合的污泥處理單元，在污水處理的 過程中實現污泥產量下降的技術。該技術與傳統的填埋、焚燒等末端處理技術相比具有較 大技術優越性和環境友好性。污泥過程減量技術主要可以分為解偶聯、隱性生長、代謝平 衡和生物捕食技術。污泥的生物捕食污泥技術是利用原生動物與后生動物對活性污泥混合 液中的有機物質、活性污泥絮體、污泥碎片和污泥中細菌等進行攝食和消化，從而在整體 上實現污水處理系統污泥產量的有效降低。該技術處理成本低，污泥減量效果好，無二次 污染。但目前仍面臨的問題是生物捕食處理單元通常是方形單級結構，很難與氧化溝或其 它圓型的污水處理工藝進行一體式的高效組合。

　　發明內容

　　本發明的目的是要解決現有裝置處理污水時污泥減量效果不佳，不能與圓型的水處理 工藝高效一體式耦合的缺點，而提供一種環形推流式微型動物生物床及利用其處理污水污 泥的方法。

　　一種環形推流式微型動物生物床，它包括進泥裝置、排泥裝置、填料、推流裝置和穿 孔墻;

　　所述的環形推流式微型動物生物床設有二級、三級或多級微型動物生物床;

　　所述的環形推流式微型動物生物床設有二級、三級或多級微型動物生物床時，每兩級 微型動物生物床之間相環套;

　　所述的進泥裝置設置在環形推流式微型動物生物床的中心處或周邊處;

　　所述的排泥裝置設置在環形推流式微型動物生物床的中心處或周邊處;

　　所述的進泥裝置設置在環形推流式微型動物生物床的中心處時，排泥裝置設置在環形 推流式微型動物生物床的周邊處;所述的進泥裝置設置在環形推流式微型動物生物床的周 邊處時，排泥裝置設置在環形推流式微型動物生物床的中心處;

　　所述的填料均勻設置在微型動物生物床內部，推流裝置均勻設置在微型動物生物床內 部，兩級微型動物生物床之間設有穿孔墻;所述的穿孔墻為圓筒形。

　　本發明的原理及優點：

　　一、本發明裝置中設置進泥管、穿孔墻、排泥管管路的形式和位置根據污泥性質和 污泥量的要求設計，其主要作用在于實現各級微型動物生物床有效銜接，并保證進泥、排 泥的均勻性，避免污泥在系統內的淤積和堵塞;

　　二、本發明裝置中的生物載體填料為組合填料、彈性填料或由尼龍、超細纖維束、聚 丙烯纖維束和聚乙烯纖維束斜向交錯軋制或橫縱向排列而成;其主要作用在于實現微型生 物的有效附著與穩定生長，并保證微型動物與污泥充分接觸，實現污泥的高效捕食;

　　三、本發明裝置中的曝氣系統提供微型動物適宜的溶解氧并防止污泥的短流和淤積;

　　四、本發明裝置中填料上負載有微型動物;微型動物為能有效對污泥進行捕食的微型 動物，微型動物為夾雜帶絲蚓、霍夫水絲蚓或水蚯蚓;

　　五、使用本發明一種環形推流式微型動物生物床處理污水污泥，污泥減少量可達 20%～40%，本發明裝置具有占地面積小、基建及運行成本低、環保生態，無二次污染及 易于工程實踐等優點;

　　六、本發明裝置適合于大規模處理污水污泥。

　　本發明裝置適用于處理污水。
