申請日2015.09.25

　　公開(公告)日2015.12.09

　　IPC分類號C02F9/14

　　摘要

　　本發明公開了一種生物凈化與光催化雙聯污水處理塔，其特征在于：包括塔體裝置、生態過濾層裝置、光催化反應裝置、隔泥網和進出水裝置。所述塔身為中空?qǐng)A柱體結構，上端設置有頂蓋，所述生態過濾層固定于塔身中部，由下至上分別為一次過濾層、生態填料球?qū)雍投�次過濾層，分別由襯板分隔和支撐，所述光催化反應罐安裝于生態過濾層上部，罐內設置有多層環形光催化透水墻和紫外線燈管，塔身下部還設置有隔泥網;進水管設置于塔身下部側壁，所述出水管上端與光催化反應罐底部連接，下端開口于塔身底部。優點：經過生物凈化與光催化雙聯處理后，污水中的各類污染物均可得到有效的去除。

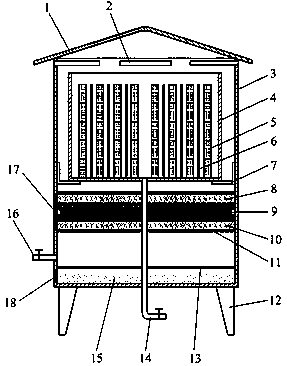

　　摘要附圖



　　權利要求書

　　1.生物凈化與光催化雙聯污水處理塔，其結構是包括塔體裝置、生態過濾層裝置、光催化反應裝置、隔泥網和進出水裝置，其中光催化反應裝置中的個支撐架固定于塔體裝置中的塔身的上部，生態過濾層裝置安裝于塔身的中部，進出水裝置中的進水管固定于塔身的下部側壁上，隔泥網水平安裝于塔身的下部。

　　2.根據權利要求1所述的生物凈化與光催化雙聯污水處理塔，其特征是所述的塔體裝置包括塔身、頂蓋、塔腳、過濾層維護門和底泥清理門，其中塔身上端設置有圓錐形頂蓋，塔身上端還開設有多個矩形透氣孔，用于排除塔內的空氣及反應生成氣體;塔身底部安裝有3個塔腳，塔腳通過螺栓固定在地面上，塔身底面與地面間距應大于50cm;所述過濾層維護門開設于塔身側壁中部，底泥清理門開設于塔身側壁底部。

　　3.根據權利要求2所述的生物凈化與光催化雙聯污水處理塔，其特征是所述的過濾層維護門高度與生態過濾層高度相同，過濾層維護門為側開式結構，并與塔身之間具有良好的密封性，過濾層維護門用于對生態過濾層內的填料進行更換和維護;所述底泥清理門為側開式結構，并與塔身之間具有良好的密封性，底泥清理門用于清理塔底沉積的底泥。

　　4.根據權利要求1所述的生物凈化與光催化雙聯污水處理塔，其特征是所述生態過濾層裝置由下至上分別為一次過濾層、生態填料球?qū)雍投�次過濾層，各層之間設置有襯板用于分隔與支撐填充物。

　　5.根據權利要求4所述的生物凈化與光催化雙聯污水處理塔，其特征是所述一次過濾層內的填料為沸石顆粒，粒徑10mm~15mm，用于過濾水中的大粒徑懸浮顆粒物;所述生態填料球?qū)觾?nèi)的填料為生物填料球，生物填料球由聚烯烴塑料制成鏤空球形，球內裝有聚氨酯基體的生物填料，用來吸附水中的N、P污染物質;所述二次過濾層內的填料為活性炭顆粒，粒徑5mm~10mm，用于過濾水中殘留的小粒徑懸浮顆粒物。

　　6.根據權利要求1所述的生物凈化與光催化雙聯污水處理塔，其特征是所述的光催化反應裝置包括光催化反應罐、光催化透水墻、紫外線燈管和支撐架，其中光催化反應罐底部距離二次過濾層頂部10cm~20cm，光催化透水墻同軸安裝于光催化反應罐內底面，且各層間隙內還垂直安裝有多根紫外線燈管，光催化透水墻采用光催化透水磚連接而成。

　　7.根據權利要求6所述的生物凈化與光催化雙聯污水處理塔，其特征是所述光催化反應罐為圓柱形中空開口罐體，壁厚10mm，材質為304不銹鋼;

　　所述光催化透水墻為多層環形結構;所述光催化透水磚為透水多孔結構，由粘土、煤矸石、石英砂燒結而成，表面及透水孔內涂覆了具有光催化性能的納米晶二氧化碳膜，在紫外線照射下可與污水中的有機污染物進行催化降解反應。

　　8.根據權利要求1所述的生物凈化與光催化雙聯污水處理塔，其特征是所述隔泥網采用5~10目的尼龍網制成，隔泥網距塔身底面高度30cm~40cm;污水中的顆粒懸浮物被一次過濾層阻滯后最終沉降至隔泥網下方，形成底泥，同時隔泥網還能降低其下部的水流速度，從而阻止下方的底泥產生再懸浮。

　　9.根據權利要求1所述的生物凈化與光催化雙聯污水處理塔，其特征是所述進出水裝置包括進水管和出水管，其中進水管位于一次過濾層和隔泥網之間，進水管一端與塔身連通，進水管的另一端設有閥門，用于與抽水泵連接，所述出水管上端與光催化反應罐底部連接，出水管下端開口于塔身底部，并設有閥門;出水管將光催化反應罐中被凈化后的水排出凈化塔。

　　10.如權利要求1的生物凈化與光催化雙聯污水處理塔的工作過程，其特征是抽水泵將污水由進水管引入凈化塔內，由于塔身截面積大，水流較為平穩的向上流動;首先流經一次過濾層，一次過濾層內的大粒徑沸石顆粒填料可攔截污水中的大粒徑懸浮顆粒物，同時也有利于被攔截的顆粒物的脫落并最終沉降到隔泥網下方形成底泥;經過一次過濾層過濾后的污水繼續流經生態填料球?qū)�，該層�?nèi)填充有大量的生態凈化球，球內裝有聚氨酯基體的生物填料，可吸附水中的N、P等污染物質;經生態凈化后的污水繼續上行進入二次過濾層，二次過濾層內的小粒徑活性炭顆粒可有效的吸附污水中的大分子污染物及含污染物的微小顆粒，進一步提高生態凈化層的進化效率;通過二次過濾層的污水繼續向上流動，并從光催化反應罐的開口溢流入罐內，流入光催化反應罐內的污水由外向內的逐層通過光催化透水墻，在紫外線的照射下，污水與透水磚表面涂覆的光催化膜發生催化氧化反應，進一步將污水中的有機污染物氧化分解為二氧化碳和水，凈化后的水通過出水管流出凈化塔;經過生物凈化與光催化雙聯處理后，污水中的各類污染物均可得到有效的去除。

　　說明書

　　一種生物凈化與光催化雙聯污水處理塔

　　技術領域

　　本發明涉及的是一種生物凈化與光催化雙聯污水處理塔，屬于污水處理技術領域。

　　背景技術

　　隨著我國工業化的飛速發展和農業集約化程度的進一步提高，所產生的工業污水、農業污水及生活污水對水環境造成了嚴重的破壞。大量的工業廢水未經處理就直接排入河流、湖泊等水體中，同時農田中也普遍存在著過量施用化肥和噴施高毒高殘留農藥等現象，造成農業面源污染加劇、水體富營養化嚴重。由此導致河流湖泊水體水質的全面惡化和富營養化，同時也經常性的引發濕地退化、赤潮等一系列全球性的水環境治理難題。

　　由于污染物的形成方式及來源不同，水體中溶解或懸浮的污染種類眾多、成分復雜、可生化性差，傳統的水處理方法如生物降解法、物理吸附法、混凝沉淀法、電解法、一般氧化法等只能有針對性的去除某一類污染物質，而多方法、多道次的串聯處理會大幅度提高污水處理成本。

　　生物凈化技術是目前廣泛使用的一種污染物原位攔截技術，生物填料表面形成的活性生物膜對水體中的氮、磷等營養物質進行截留和固定，并通過生物膜表面附著的微生物將污染物進行分解代謝成為無害物質重新釋放到水中，從而實現水質凈化的目的。但由于微生物可分解代謝的污染物種類有限，作為單一水質凈化方法其效率并不高，且微生物對生存環境要求嚴格，應用范圍受到了限制。

　　光催化技術從上世紀七十年代被研究發現以來被人們廣泛關注，并制備出了以TiO2為代表的一系列光催化材料。納米TiO2粉末具有化學穩定性高、耐光腐蝕、難溶于水和無毒性等優點，水體中一些難以降解的化合物在光輻射條件下，可以通過TiO2的光催化作用降解為H2O和CO2，尤其是對水中難降解的有機污染物具有很好的去除效力，因此TiO2納米光催化降解法是一種極具應用前景的水處理新技術。

　　因此，目前亟需開發一種對各類污染物具有廣譜適應性的新型復合水質凈化技術及裝置，以適應現代水體中污染物日益多樣化的趨勢。利用生物凈化技術和光催化凈化技術在水處理中良好的互補性，開發一種生物凈化與光催化雙聯污水處理技術與設備，對我國水環境治理具有積極的意義。

　　發明內容

　　本發明提出了一種生物凈化與光催化雙聯污水處理塔，采用生物凈化與光催化技術對污水進行凈化處理，有效降解污水中的大多數污染物質，具有凈化效果好、適應性強、占地面積小、維護方便等優點。

　　本發明的技術解決方案：生物凈化與光催化雙聯污水處理塔，其結構是包括塔體裝置、生態過濾層裝置、光催化反應裝置、隔泥網13和進出水裝置，其中光催化反應裝置中的4個支撐架7固定于塔體裝置中的塔身3的上部，生態過濾層裝置安裝于塔身3的中部，進出水裝置中的進水管14固定于塔身3的下部側壁上，隔泥網13水平安裝于塔身3的下部。

　　本發明具有以下有益效果：

　　1)本發明將生物凈化與光催化降解技術集成于一體，充分發揮生態凈化層和光催化反應兩種凈化技術對水中污染物去除的優勢，形成互補型凈化，可有效的降低水中的各類污染物濃度，提高水質凈化效率，處理效率高;

　　2)本發明采用由下至上的水流流動方式，有效的降低了凈化塔內的水流速度，流動平穩，可提高生態過濾層對顆粒懸浮物的濾除效率，同時也增加了污水在生態過濾層內的水力停留時間，提高過濾層對水中有害物質的去除效率;

　　3)本發明中生態凈化層為三層結構，一次過濾層和二次過濾層不但可過濾掉大多數的懸浮污染物，同時也避免了因顆粒物在生態填料球?qū)拥纳�物膜表面、光催化鍍膜表面沉積而降低凈化效率;

　　4)由于高強度紫外線會擬制生物膜生長并降低反應細菌活性，本發明中光催化反應罐與生態凈化層隔離設置，可有效的防止反應罐中的紫外線對下方生態凈化層的損傷，延長了維護周期;

　　5)光催化反應罐中采用多層環形透水磚結構，水由外層逐層流向中心，有效的提高了污水與光催化膜的接觸反應時間，提高了凈化效率;

　　6)本發明結構簡單、集成度高、占地面積小、維護方便，便于在各類場合推廣應用。
