申請日2015.09.25

　　公開(公告)日2015.12.02

　　IPC分類號C02F11/02; C02F3/30

　　摘要

　　T型氧化溝及微型動物生物床的污泥減量組合裝置，它屬于同步進行污水處理與污泥減量的高效處理技術領域。本發明要解決傳統T型氧化溝污泥產率高、溝體占地面積大、污泥穩定性差的問題。裝置包括T型氧化溝和微型動物生物床;二者的組合方式分：內外設置、左右設置和獨立設置。本發明T型氧化溝及微型動物生物床的污泥減量組合裝置，實現了高效穩定的污水處理，污泥穩定性增強，污泥排放量少，污泥減量達到30%以上，占地面積縮小，基建成本及運營成本降低，適合大規模的污水處理。

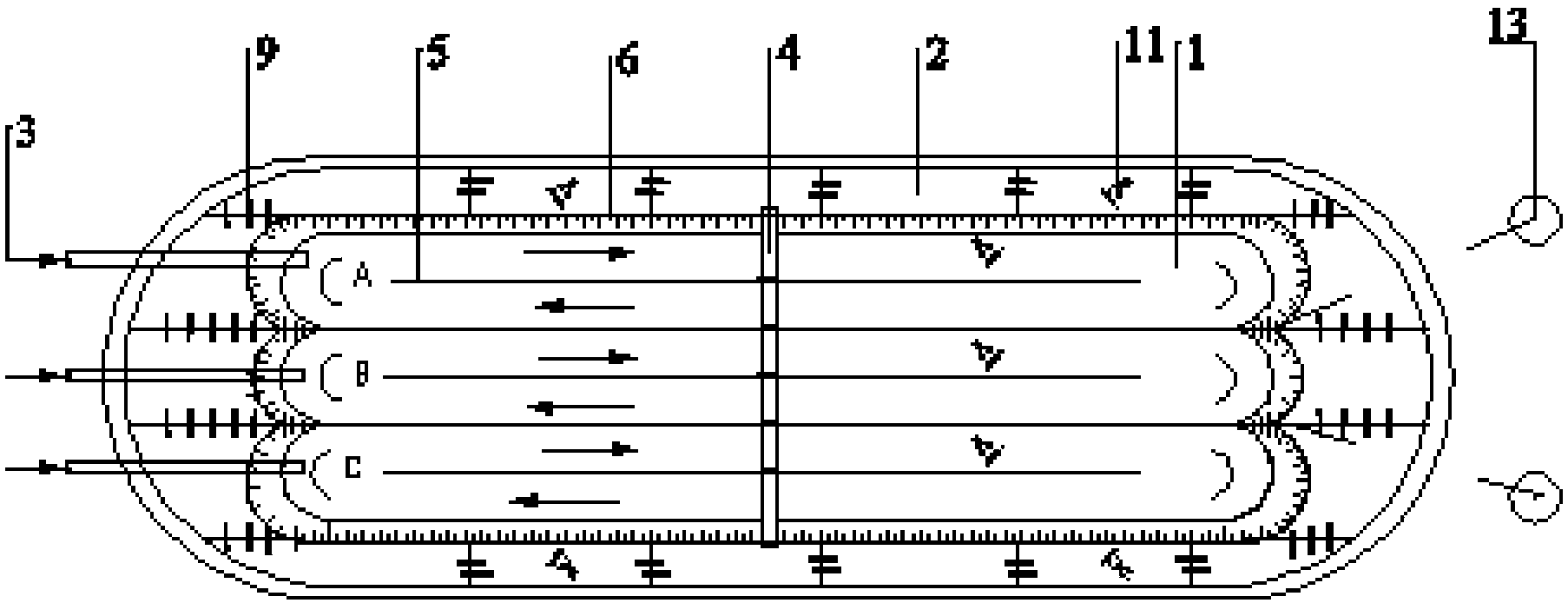

　　摘要附圖



　　權利要求書

　　1.T型氧化溝及微型動物生物床的污泥減量組合裝置，其特征在于它包括T型氧化溝 (1)和微型動物生物床(2);T型氧化溝(1)和微型動物生物床(2)進行內外設置形成 一體式組合裝置;所述內外設置為T型氧化溝(1)同軸設置于微型動物生物床(2)中。

　　2.根據權利要求1所述的T型氧化溝及微型動物生物床的污泥減量組合裝置，其特征 在于所述的T型氧化溝(1)包括進水管(3)、曝氣裝置(4)、導流板(5)、出水堰(6)、 排泥管(7)、推流裝置(11)和排泥井(13);所述的微型動物生物床(2)包括微曝氣裝 置(8)、微型動物生物床載體(9)、微型動物(10)、推流裝置(11)、污泥回流管(12) 和導流板(5)。

　　3.根據權利要求1所述的T型氧化溝及微型動物生物床的污泥減量組合裝置，其特征 在于所述的T型氧化溝(1)內部分為A溝、B溝和C溝;T型氧化溝(1)的A溝和C溝 設置有排泥管(7)入口，出口連通微型動物生物床(2);T型氧化溝(1)內部設置推流 裝置(11);T型氧化溝(1)頂部設置進水管(3)和曝氣裝置(4)。

　　4.根據權利要求1所述的T型氧化溝及微型動物生物床的污泥減量組合裝置，其特征 在于所述的微型動物生物床(2)內部設置多個微型生物載體(9)，微型生物載體(9)承 載有微型動物(10);微型動物生物床(2)設置污泥回流管(12)入口，出口連通T型氧 化溝(1)的B溝;微型動物生物床(2)內部設置多個推流裝置(11);微型動物生物床(2) 底部設置微曝氣裝置(8)。

　　5.根據權利要求4所述的T型氧化溝及微型動物生物床的污泥減量組合裝置，其特征 在于所述的微型生物載體(9)為組合填料或彈性填料，還可由尼龍材質、超細纖維束材質、 聚丙烯纖維束、聚乙烯纖維束斜向交錯軋制或橫縱向排列而成。

　　6.根據權利要求4所述的T型氧化溝及微型動物生物床的污泥減量組合裝置，其特征 在于微型動物(10)為對污泥進行捕食的微型動物。

　　7.T型氧化溝及微型動物生物床的污泥減量組合裝置，其特征在于它包括T型氧化溝 (1)和微型動物生物床(2);T型氧化溝(1)和微型動物生物床(2)進行左右設置形成 一體式組合裝置。

　　8.根據權利要求7所述的T型氧化溝及微型動物生物床的污泥減量組合裝置，其特征 在于所述的T型氧化溝(1)內部分為A溝、B溝和C溝;排泥管(7)入口設置在T型氧 化溝(1)的A溝和C溝，出口連通微型動物生物床(2);T型氧化溝(1)內部設置推流 裝置(11);T型氧化溝(1)頂部設置進水管(3)和曝氣裝置(4)。

　　9.T型氧化溝及微型動物生物床的污泥減量組合裝置，其特征在于它包括T型氧化溝 (1)和微型動物生物床(2);T型氧化溝(1)和微型動物生物床(2)進行獨立設置形成 分置式組合裝置。

　　10.根據權利要求9所述的T型氧化溝及微型動物生物床的污泥減量組合裝置，其特 征在于所述的T型氧化溝(1)內部分為A溝、B溝和C溝;排泥管(7)入口設置在T型 氧化溝(1)的A溝和C溝，出口連通微型動物生物床(2);T型氧化溝(1)內部設置推 流裝置(11);T型氧化溝(1)頂部設置進水管(3)和曝氣裝置(4)。

　　說明書

　　T型氧化溝及微型動物生物床的污泥減量組合裝置

　　技術領域

　　本發明屬于同步進行污水處理與污泥減量的高效處理技術領域，具體涉及T型氧化 溝及微型動物生物床的污泥減量組合裝置。

　　背景技術

　　T型氧化溝工藝是一種以活性污泥法為基礎的高效能污水處理工藝，具有工藝簡單靈 活、自動化操作性強、無需另設一次或二次沉池等優點，是目前污水處理領域中應用比例 相對較高的成熟水處理技術。但是在實際工程應用中，該工藝仍然存在著污泥產率高、溝 體占地面積大、基建及處理費用高等問題，同時T型氧化溝內的污泥多含有不穩定有機物 質以及絲狀菌較多，使得污泥穩定性差，進而氧化溝出水效果不穩定，這些都增加了T型 氧化溝投資及運營成本，限制了T型氧化溝更廣泛的商業化應用。

　　微型動物生物床是一種利用微型動物捕食作用進行高效污泥減量的生物處理技術。其 中微型動物生物床內設置有可供微型動物附著的填料，微型動物在填料上高密度穩定生長， 并且對污泥進行捕食，可實現了污泥的高效減量，同時捕食后的污泥性質得到了改善改良， 污泥穩定性增強。

　　因此開發T型氧化溝+微型動物生物床的污泥減量組合工藝，能有效控制T型氧化溝的 污泥產量、減少占地面積、降低運行成本、獲得高質穩定的出水水質，該組合工藝具有重 要研究意義和廣闊的應用前景。

　　發明內容

　　本發明的目的是提供一種T型氧化溝及微型動物生物床的污泥減量組合裝置，它克服 了傳統T型氧化溝污泥產率高、溝體占地面積大、污泥穩定性差的缺陷，為污水處理廠提 供了一種更高效經濟的污水污泥處理工藝。

　　本發明的T型氧化溝及微型動物生物床的污泥減量組合裝置，它包括T型氧化溝和 微型動物生物床;T型氧化溝和微型動物生物床進行內外設置形成一體式組合裝置;所述 內外設置為T型氧化溝同軸設置于微型動物生物床中。

　　本發明的T型氧化溝及微型動物生物床的污泥減量組合裝置，它包括T型氧化溝和 微型動物生物床;T型氧化溝和微型動物生物床進行左右設置形成一體式組合裝置。

　　本發明的T型氧化溝及微型動物生物床的污泥減量組合裝置，它包括T型氧化溝和 微型動物生物床;T型氧化溝和微型動物生物床進行獨立設置形成分置式組合裝置。

　　本發明的T型氧化溝及微型動物生物床的污泥減量組合裝置，通過T型氧化溝與微 型動物生物床相互結合的方式，提高了處理污水與污泥的能力，二者的組合方式分為三種： 內外設置、左右設置和獨立設置。

　　本發明所述的微型動物生物床是指在生物床的微型生物載體上只放置微型動物進行應 用的一種生物床。微型動物載體的主要作用在于提供微型動物附著、生長以及捕食的場所。

　　微型生物載體可選用常規組合填料、彈性填料等，或由尼龍材質、超細纖維束材質、 聚丙烯纖維束、聚乙烯纖維束等斜向交錯軋制或橫縱向排列而成。其主要作用在于實現微 型生物的有效附著與穩定生長，并保證微型動物與污泥充分接觸，實現污泥的高效捕食。 所述的微型動物即為能有效對污泥進行捕食的微型動物即可，可為夾雜帶絲蚓、霍夫水絲 蚓、水蚯蚓等。

　　本發明包含以下有益效果：

　　本次發明首次將T型氧化溝與微型動物生物床進行組合;該工藝主要由T型氧化溝和 微型動物生物床組成。其中T型氧化溝包括A、B、C三溝，B溝始終處于曝氣狀態，A溝 和C溝交替進行沉淀與曝氣。當污水從A溝進入時，A溝和B溝處于曝氣狀態主要完成污 水的硝化與反硝化過程，此時C溝起沉淀池作用，C溝內的剩余污泥經過排泥管進入微型 動物生物床中;當污水從B溝進入，A溝和C溝分別進行沉淀過程，污泥從各自的排泥管 進入微型動物生物床中;當污水從C溝進入時，B溝和C溝處于曝氣狀態，主要完成硝化 與反硝化過程，此時A溝起沉淀池作用，A溝內的剩余污泥經過排泥管進入微型動物生物 床中。A溝或者C溝流入微型動物生物床中的污泥去向主要分為三部分，其中一部分污泥 通過微型動物的捕食作用實現污泥減量;一部分污泥被破壁溶胞，釋放碳氮等穩定的有機 物質，這部分污泥回流至T型氧化溝B溝內，一方面增加了T型氧化溝內污泥的穩定性， 同時這部分污泥被氧化溝中的活性污泥進一步降解，通過隱形生長實現污泥產量的降低; 沒有被捕食以及溶胞的污泥則會以菌膠團的形式存在以抵抗微型動物的捕食作用，污泥活 性增加，菌群種類發生改變，該部分回流至T型氧化溝B溝內，提高T型氧化溝的污水降 解效能，同時改善了氧化溝內污泥的沉降性，增強了溝體內污泥穩定性。T型氧化溝1中 的最終剩余污泥排放至排泥井中。

　　本發明T型氧化溝及微型動物生物床的污泥減量組合裝置，實現了高效穩定的污水處 理，污泥穩定性增強，污泥排放量少，污泥減量達到30%以上，占地面積縮小，基建成本 及運營成本降低，適合大規模的污水處理。
