申請日2015.10.19
公開(公告)日2015.12.16
IPC分類號C02F9/10; C01B17/96; C01B17/02; C01C3/20
摘要
本發明涉及一種焦化行業脫硫廢水零排放處理工藝，包括如下步驟，(1)廢水預處理：將脫硫廢水打入沉降池，通過沉降分離除去大部分懸浮物;(2)氧化及脫色：向脫硫廢水中加入氧化劑，將廢水中的亞硫酸鹽氧化成對應的硫酸鹽，將廢水中的硫代硫酸鹽氧化成固體硫磺和對應的硫酸鹽;向氧化后的脫硫廢水中再加入活性炭吸附劑以獲得澄清物料;(3)結晶提鹽：將脫硫廢水中的硫酸鹽和硫氰酸鹽分別結晶析出，上述步驟(2)、步驟(3)中的熱源來自焦化行業中回收的焦?fàn)t尾氣的余熱。本發明結合煙氣余熱回收，實現了焦?fàn)t尾氣余熱、固體鹽和高品質凝水的三重回收。
權利要求書
1.一種焦化行業脫硫廢水零排放處理工藝，其特征在于：包括如下步驟，
(1)廢水預處理：脫硫廢水的主要成分包括過飽和亞硫酸鹽、硫酸鹽、硫代硫酸鹽和重金屬及懸浮物，將脫硫廢水打入沉降池，通過沉降分離除去大部分懸浮物;
(2)氧化及脫色：向脫硫廢水中加入氧化劑，將廢水中的亞硫酸鹽氧化成對應的硫酸鹽，將廢水中95%～99%以上的硫代硫酸鹽氧化成固體硫磺和對應的硫酸鹽，固體硫磺與脫硫廢水固液分離;向氧化后的脫硫廢水中再加入活性炭吸附劑以獲得澄清的脫硫廢水;
(3)結晶提鹽：將脫硫廢水中的硫酸鹽和硫氰酸鹽分別結晶析出，析出的固體結晶鹽通過離心分離獲得;
上述步驟(2)、步驟(3)中的熱源來自焦化行業中回收的焦?fàn)t尾氣的余熱。
2.根據權利要求1所述的焦化行業脫硫廢水零排放處理工藝，其特征在于：所述步驟(2)中氧化的工藝條件為，氧化的保持溫度60～100℃，連續氧化時間為12～15小時，所述氧化劑為高錳酸鉀。
3.根據權利要求1或2所述的焦化行業脫硫廢水零排放處理工藝，其特征在于：所述步驟(2)中脫硫廢水的氧化工藝所涉及的主要設備包括氧化反應釜、風機、離心機，所述反應釜采用蒸汽伴熱，蒸汽是焦?fàn)t尾氣余熱回收形成的熱蒸汽，所述風機用于向脫硫廢水中持續曝氣，所述離心機作為氧化反應結束后的固液分離。
4.根據權利要求1所述的焦化行業脫硫廢水零排放處理工藝，其特征在于：所述步驟(2)中脫色的工藝條件為，脫色的保持溫度60～80℃，每升廢水投入2～6g的活性炭吸附劑，脫色時間為2～5小時。
5.根據權利要求1或4所述的焦化行業脫硫廢水零排放處理工藝，其特征在于：所述步驟(2)中脫硫廢水的脫色工藝所涉及的主要設備包括脫色釜、離心機、清液儲罐、冷凝器，脫硫廢水在脫色釜中通過活性炭吸附劑進行脫色，所述脫色釜采用蒸汽伴熱，蒸汽是焦?fàn)t尾氣余熱回收形成的蒸汽，脫色釜配置有抽真空系統，通過與冷凝器的配合將脫色釜內真空降至40～70kPa，從而在脫色反應過程中對脫硫廢水進行初步的閃蒸濃縮，二次蒸汽在冷凝器內變成凝水，收集回用，脫色完成后，活性炭吸附劑通過所述離心機分離，脫硫廢水澄清液存入清液儲罐。
6.根據權利要求1所述的焦化行業脫硫廢水零排放處理工藝，其特征在于：所述步驟(3)包括蒸發結晶工段、冷卻結晶工段和重結晶工段。
7.根據權利要求6所述的焦化行業脫硫廢水零排放處理工藝，其特征在于：所述蒸發結晶工段的主要設備包括蒸發釜、轉料罐、轉料泵、離心機、凝水儲罐，脫色后的脫硫廢水清液先打入蒸發釜，蒸發釜采用蒸汽伴熱對釜內物料升溫，蒸汽是焦?fàn)t尾氣余熱回收形成的蒸汽，打開蒸發釜的真空閥門，使脫硫廢水蒸發濃縮，蒸發濃縮所形成的二次蒸汽經過冷凝器變成凝水，收集于凝水儲罐內;此時，脫硫廢水中硫酸鹽結晶析出，硫氰酸鹽保持溶解狀態，蒸發結晶完成后，廢水濃縮液經離心機獲得固體硫酸鹽和硫氰酸鹽母液，硫氰酸鹽母液通過轉料泵存入轉料罐內儲存。
8.根據權利要求6所述的焦化行業脫硫廢水零排放處理工藝，其特征在于：所述冷卻結晶工段的主要設備包括結晶釜、母液罐、母液泵、離心機，將蒸發結晶工段獲得的硫氰酸鹽母液打入結晶釜內，通過冷卻介質對母液降溫使硫氰酸鹽結晶析出，然后通過離心機進行固液分離，獲得固體硫氰酸鹽和濃縮母液，濃縮母液通過母液泵打入母液罐內儲存。
9.根據權利要求6所述的焦化行業脫硫廢水零排放處理工藝，其特征在于：所述重結晶工段的主要設備包括轉料泵及配備的切換管路，根據蒸發結晶和冷卻結晶工段的出料品質及最終母液成分要求，可將循環母液打回脫色步驟的清液儲罐中與脫色后的新鮮澄清脫硫廢水混合后再依次進行蒸發結晶和冷卻結晶，實現循環。
說明書
焦化行業脫硫廢水零排放處理工藝
技術領域
本發明屬于焦化行業脫硫廢水處理技術領域，具體涉及一種以焦?fàn)t尾氣余熱作為熱源，對脫硫廢水結晶處理以實現零排放的處理工藝。
背景技術
隨著國家資源節約和環境保護力度的加強，節能減排是建設資源節約型、環境友好型社會的必然選擇�！笆晃濉币�(guī)劃《綱要》提出了萬元GDP能耗降低20%，主要污染物排放減少10%的目標。同時，明確提出要發展循環經濟。
目前，國內焦化行業所產生的含硫氰酸鹽的脫硫廢水處理難度較大，去生化處理站會使微生物中毒而殺死菌種;有些廠家選擇噴灑至煤場進行配煤煉焦，但由于每天廢水產生量很大，不僅難以實現完全吸收這些廢水，而且會影響焦炭本來的品質，多余的廢水由于滲透還對地下水源形成污染。
本發明就是在以上背景之下開發新的符合國家環保、節能大政方針的焦化污水處理技術，特別是針對與含硫氰酸鹽廢水的零排放處理工藝。
發明內容

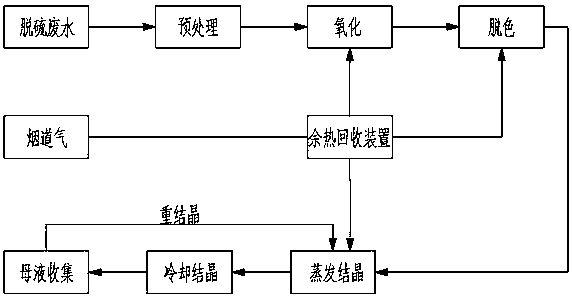

本發明所要解決的技術問題是針對上述現有技術提供一種適于焦化行業脫硫廢水的處理工藝，通過對脫硫廢水進行預處理、氧化、脫色、濃縮、結晶、重結晶等工序，最終得到符合國家工業鹽一等品規格的硫氰酸鹽和硫酸鹽，整個工藝流程所述使用的熱源均來自焦?fàn)t煙氣的余熱回收。
本發明解決上述問題所采用的技術方案為：一種焦化行業脫硫廢水零排放處理工藝，包括如下步驟，
(1)廢水預處理：脫硫廢水的主要成分包括過飽和亞硫酸鹽、硫酸鹽、硫代硫酸鹽和重金屬及懸浮物，將脫硫廢水打入沉降池，通過沉降分離除去大部分懸浮物;
(2)氧化及脫色：向脫硫廢水中加入氧化劑，將廢水中的亞硫酸鹽氧化成對應的硫酸鹽，將廢水中95%～99%以上的硫代硫酸鹽氧化成固體硫磺和對應的硫酸鹽，固體硫磺與脫硫廢水固液分離;向氧化后的脫硫廢水中再加入活性炭吸附劑以獲得澄清的脫硫廢水;
(3)結晶提鹽：根據硫酸鹽和硫氰酸鹽的溶解溫度差異性，將脫硫廢水中的硫酸鹽和硫氰酸鹽分別結晶析出，析出的固體結晶鹽通過離心分離獲得;
上述步驟(2)、步驟(3)中的熱源來自焦化行業中回收的焦?fàn)t尾氣的余熱，節省額外的能源消耗，符合國家節能環保大政方針。
優選地，所述步驟(2)中氧化的工藝條件為，氧化的保持溫度60～100℃，確保氧化反應的反應速率和氧化效果，連續氧化時間為12～15小時，所述氧化劑為高錳酸鉀。
具體地，所述步驟(2)中脫硫廢水的氧化工藝所涉及的主要設備包括氧化反應釜、風機、離心機，所述反應釜采用蒸汽伴熱，蒸汽是焦?fàn)t尾氣余熱回收形成的熱蒸汽，所述風機用于向脫硫廢水中持續曝氣，以助于氧化反應，所述離心機作為氧化反應結束后的固液分離，分離所得固相主要成分為單質硫磺。
優選地，所述步驟(2)中脫色的工藝條件為，脫色的保持溫度60～80℃，每升廢水投入2～6g的活性炭吸附劑，脫色時間為2～5小時。
具體地，所述步驟(2)中脫硫廢水的脫色工藝所涉及的主要設備包括脫色釜、離心機、清液儲罐、冷凝器，脫硫廢水在脫色釜中通過活性炭吸附劑進行脫色，所述脫色釜采用蒸汽伴熱，蒸汽是焦?fàn)t尾氣余熱回收形成的蒸汽，脫色釜配置有抽真空系統，通過與冷凝器的配合將脫色釜內真空降至40～70kPa，從而在脫色反應過程中對脫硫廢水進行初步的閃蒸濃縮，二次蒸汽在冷凝器內變成凝水，收集回用，脫色完成后，活性炭吸附劑通過所述離心機分離，脫硫廢水澄清液存入清液儲罐。
進一步地，所述步驟(3)包括蒸發結晶工段、冷卻結晶工段和重結晶工段，具體操作如下：
蒸發結晶工段的主要設備包括蒸發釜、轉料罐、轉料泵、離心機、凝水儲罐，脫色后的脫硫廢水清液先打入蒸發釜，蒸發釜采用蒸汽伴熱對釜內物料升溫，蒸汽是焦?fàn)t尾氣余熱回收形成的蒸汽，蒸發釜配置有抽真空系統，打開蒸發釜的真空閥門，使脫硫廢水在負壓下蒸發濃縮，蒸發濃縮所產生的二次蒸汽經過冷凝器變成凝水，收集于凝水儲罐內;蒸發結晶過程中體系的溫度變化很重要，確保脫硫廢水中硫酸鹽結晶析出，硫氰酸鹽保持溶解狀態，蒸發結晶完成后，廢水濃縮液經離心機獲得固體硫酸鹽和硫氰酸鹽母液，硫氰酸鹽母液通過轉料泵存入轉料罐內儲存。
冷卻結晶工段的主要設備包括結晶釜、母液罐、母液泵、離心機，將蒸發結晶工段獲得的硫氰酸鹽母液注入結晶釜內，通過冷卻介質(冷卻水)對母液降溫使硫氰酸鹽結晶析出，然后通過離心機進行固液分離，獲得固體硫氰酸鹽和濃縮母液，濃縮母液通過母液泵打入母液罐內儲存。
重結晶工段的主要設備包括轉料泵及配備的切換管路，根據蒸發結晶和冷卻結晶工段的出料品質(滿足工業硫酸鹽、硫氰酸鹽的品質要求)及最終母液成分要求，可將循環母液打回脫色步驟的清液儲罐中與脫色后的新鮮澄清脫硫廢水混合后再依次進行蒸發結晶和冷卻結晶，實現循環。
與現有技術相比，本發明的優點在于：針對焦化行業脫硫廢水的特征，制定了一種脫硫廢水的零排放處理工藝，通過對焦?fàn)t尾氣余熱的回收，以余熱回收產生的蒸汽作為脫硫廢水處理工序中氧化、脫色、結晶等階段的熱源，達到節能減排的作用。對脫硫廢水氧化及脫色處理后再進行蒸發結晶，從而獲得可回收利用的凝水和能夠產生經濟效益的工業精鹽，減少了廢水廢物的排放。
