申請日2015.10.09
公開(公告)日2015.12.23
IPC分類號C02F9/04
摘要
本申請公開了一種分段污水處理工藝，其特征在于，用于速生柳制漿工藝中的污水進行分段處理，包括：將污水進行過濾，回收纖維;間隔一定時間添加絮凝劑，重復多次;將可溶性細小顆粒分離;將鹽類或其他金屬粒子去除，得到再生回用水和污泥;本申請所述的處理工藝，將‘物化’處理技術與金屬膜分離技術、負壓精濾技術的高效結合，能夠快速與生產同步處理的再生水在COD、BOD、SS含量都在可控制范圍，也可以實現實時生產污廢水大規模處理，流程短，設備操作方便，可實現集中控制,并且實現整個過程無污染，可以大大減少甚至基本杜絕造紙工藝中的污染物排放，在污染物處理成本小的同時也保護了環境。
權利要求書
1.一種分段污水處理工藝，用于速生柳制漿工藝，其特征在于，包括以 下步驟：
步驟一：將污水中的纖維分離以得到濾液;
步驟二：間隔一定時間向所述濾液中添加絮凝劑，至少重復兩次;
步驟三：從所述步驟二得到的產物中去除可溶性細小顆粒;
步驟四：從所述步驟三得到的產物中分離出鹽類或其他金屬粒子。
2.如權利要求1所述的分段污水處理工藝，其特征在于，所述步驟一中 的將污水進行過濾的方式為使用纖維回收篩過濾。
3.如權利要求1所述的分段污水處理工藝，其特征在于，所述步驟三中 的將可溶性細小顆粒從所述步驟二得到的產物中去除的過程通過金屬膜過濾 系統過濾來實現。
4.如權利要求1所述的分段污水處理工藝，其特征在于，所述步驟四中 的將鹽類或其他金屬粒子去除的過程通過負壓精過濾系統過濾來實現。
5.如權利要求1所述的分段污水處理工藝，其特征在于，所述步驟四還 包括將污泥進行干化無害處理。
6.如權利要求1所述的分段污水處理工藝，其特征在于，所述纖維回收 篩篩孔為為20-400μm。
7.如權利要求1所述的分段污水處理工藝，其特征在于，所述步驟二中 的間隔一定時間是指間隔48-72小時。
8.一種用于權利要求1至7中任一所述的分段污水處理工藝的系統，用 于速生柳制漿工藝，其特征在于，包括纖維回收篩、金屬膜過濾系統、負壓 精過濾系統和絮凝劑添加系統，其中，
所述纖維回收篩，用于將污水中的纖維分離以得到濾液;
所述絮凝劑添加系統，間隔一定時間向所述濾液中添加絮凝劑，至少重 復兩次;
所述金屬膜過濾系統，從所述步驟二得到的產物中去除可溶性細小顆粒;
所述負壓精過濾系統，從所述步驟三得到的產物中分離出鹽類或其他金 屬粒子。
9.如權利要求8所述的分段污水處理工藝的系統，其特征在于，所述分 段污水處理工藝的系統為至少一個。
說明書
一種分段污水處理工藝
技術領域
本申請涉及輕工業制漿領域，尤其涉及一種分段污水處理工藝。
背景技術
近年來，全球紙漿生產與消費量均以每年2000萬噸的速率增長，商品紙 漿不到1/4，世界商品紙漿貿易量約7000萬噸，凈出口國為數不多。而近來 我國造紙工業發展迅猛，2014年國消耗纖維素最大的造紙產業生產量達到 11500萬噸，自2010年造紙工業的生產量、消費量居世界第一位。
我國造紙工業在高速發展的同時，也存在較為突出的問題：
首先，優質原料缺口大、對外依存度高，我國紙漿嚴重依賴進口，制約 了我國造紙工業的發展，我國森林資源少，沒有充足的木材資源發展造紙工 業，70%的木漿靠進口，進口量占世界可出口量的四分之一，同時，還需要 進口占世界出口總量55%的廢紙來補充造紙原料的嚴重不足。
速生柳，也稱竹柳、速生竹柳，為楊柳科柳屬植物，速生柳作為纖維含 量高、適應性較強、栽培地區范圍跨度較大、生長速度快，并且在未加漂白 前，自然白度高達60%，木材得漿率高達95%，而且材質纖維柔軟，木質細 密均勻，是上乘的工業造紙、包裝業和建筑業用材的首選材料，因此，竹柳 及其纖維的發展具有很好的前瞻性。而現有造紙或者制漿工藝具有以下缺點：
1)環境污染嚴重，污染防治任務艱巨
傳統造紙工業落后的工藝結構和規模結構以及較低的低水平的技術裝 備，決定了我國造紙行業成為主要的工業污染源。傳統制漿工藝一般采取強 酸、強堿，高溫(超過170℃)、高壓長達數小時的蒸煮，產生難以處理的 黑液，對環境造成嚴重污染，尤其枝椏材、灌木或非木纖維制造過程中的廢 液更是難于處理。
2)資源、能源消耗量大
就每噸漿紙綜合能耗和綜合水耗來看，國際上先進水平為每噸漿紙綜合 能耗0.9-1.2噸標煤，綜合取水量35--50噸(木漿)，而我國除少數企業或部 分生產線達到國際先進水平外，大部分企業噸漿紙綜合能耗平均為1.48噸左 右標煤，綜合取水量平均仍處于103噸左右高位。
3)建設投資大、改造困難
目前，國內傳統的化學制漿設施建設的投資情況為：每1萬噸紙漿達 1--1.5億元左右資金。傳統的化學制漿生產線、技術落后、裝備陳舊的對各 種纖維的制漿企業改造壓力較大。
現有技術沒有對速生柳材料的規�；茲{生產應用范例，也沒有與速生 柳制漿工程相配合使用的污水處理技術，而目前類似木纖維制漿技術仍然采 取強酸、強堿，高溫(超過170℃)、高壓長達3小時的蒸煮，產生高濃度 難以處理的黑液，終端水集中處理，生產耗水高達100m3以上，需要建設 龐大的終端污水處理廠，一般僅污水處理投資占到整個項目投資的四分之一， 且工藝復雜，投資大，運行成本高，占地面積大，處理周期長，在自然環境 條件下還會產生硫化氣體，一般規模小的企業(年產5-10萬噸)不能承受整 個污水處理的高運行成本，是造成目前造紙廠偷排污水的主要因素。
因此，急需一種分段污水處理工藝，能夠解決上述環境污染大且工藝復 雜，投資大，運行成本高，占地面積大，處理周期長的問題。
發明內容
本申請的主要目的在于提供一種分段污水處理工藝，以解決現有分段污 水處理工藝環境污染大且工藝復雜，投資大，運行成本高，占地面積大，處 理周期長的問題。
為解決上述問題，本申請?zhí)峁┝艘环N分段污水處理工藝，其特征在于， 用于速生柳制漿工藝中的污水進行分段處理，包括以下步驟：

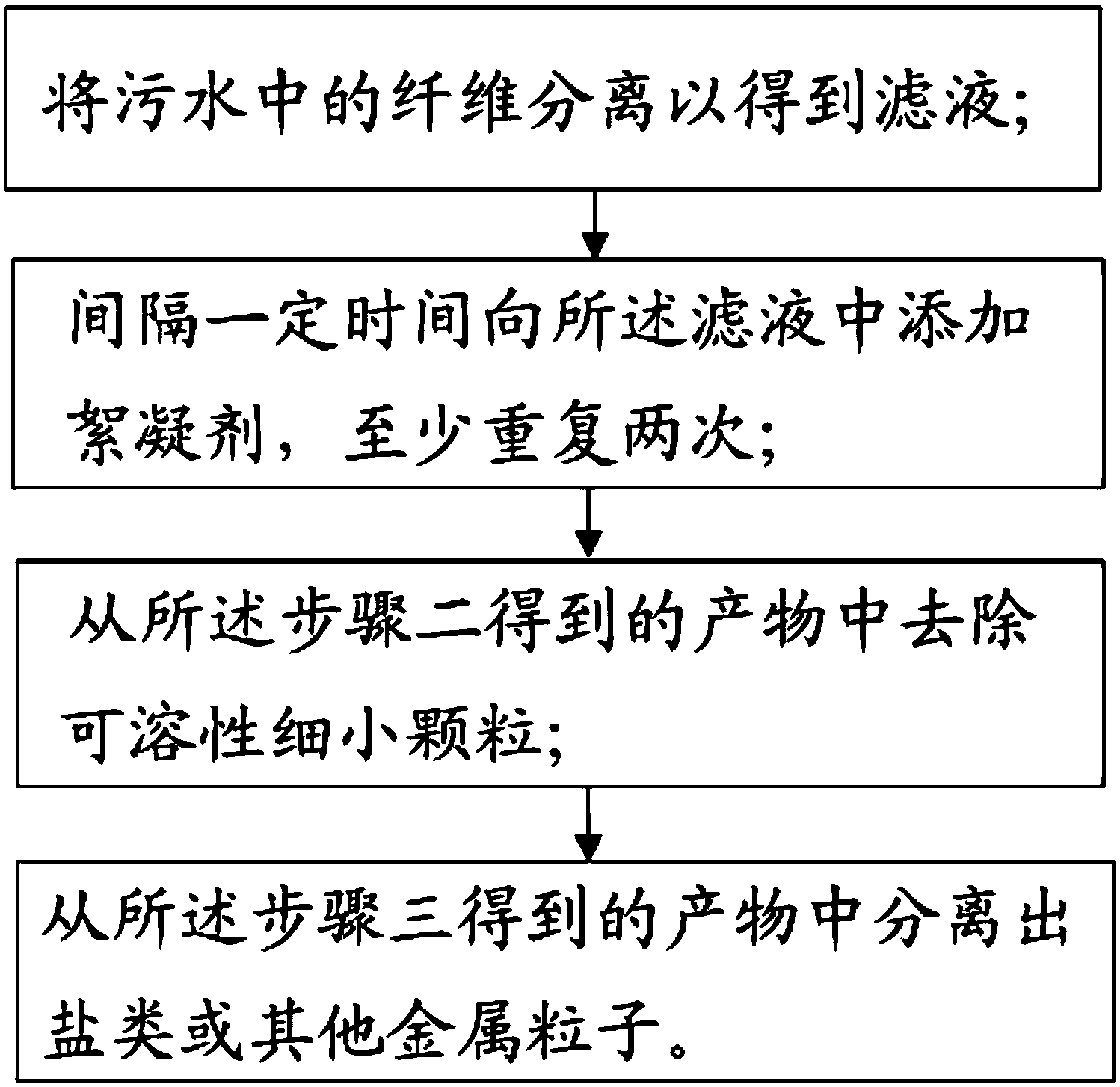

步驟一：將污水中的纖維分離以得到濾液;
步驟二：間隔一定時間向所述濾液中添加絮凝劑，至少重復兩次;
步驟三：從所述步驟二得到的產物中去除可溶性細小顆粒;
步驟四：從所述步驟三得到的產物中分離出鹽類或其他金屬粒子，得到 再生回用水和污泥。
優選的，所述步驟一中的將污水進行過濾的方式為使用纖維回收篩過濾。
優選的，所述步驟三中的將可溶性細小顆粒分離的過程為通過金屬膜過 濾系統過濾來實現。
優選的，所述步驟四中的將鹽類或其他金屬粒子去除的過程為通過負壓 精過濾系統過濾來實現。
優選的，所述步驟四還包括將污泥進行干化無害處理。
優選的，所述纖維回收篩篩孔為為20-400μm。
優選的，所述步驟二中的間隔一定時間是指間隔48-72小時。
優選的，所述纖維回收篩篩孔為為20-400μm。
一種用于上述分段污水處理工藝的系統，其特征在于，包括纖維回收篩、 金屬膜過濾系統、負壓精過濾系統和絮凝劑添加系統，其中，
所述纖維回收篩，用于將污水進行過濾，回收纖維;
所述絮凝劑添加系統，用于間隔一定時間添加絮凝劑，重復多次;
所述金屬膜過濾系統，將可溶性細小顆粒分離;
所述負壓精過濾系統，將鹽類或其他金屬粒子去除，得到再生回用水和 污泥。
優選的，所述分段污水處理工藝的系統為至少一個，設置于所述速生柳 制漿工藝的不同生產階段。
與現有技術相比，本申請所述的一種分段污水處理工藝，達到了如下效 果：
1)本申請所述的分段污水處理工藝，將‘物化’處理技術與金屬膜分離 技術、負壓精濾技術的高效結合，能夠快速與生產同步處理的再生水在COD、 BOD、SS含量都在可控制范圍，也可以實現實時生產污廢水大規模處理，流 程短，設備操作方便，可實現集中控制;
2)本申請所述的分段污水處理工藝，實現整個過程無污染，可以大大減 少甚至基本杜絕造紙工藝中的污染物排放，在污染物處理成本小的同時也保 護了環境;
3)本申請所述的分段污水處理工藝，所述分段污水處理工藝的系統為至 少一個，設置于所述速生柳制漿工藝的不同生產階段，即可全過程智能化運 行中即對該生產各工段的廢水進行了處理，占地面積有限、不需要單獨的龐 大場地，設備投資少、不需曝氣設備、較多的曝氣池、沉淀池等，能耗適中， 在線智能程序調控;
4)本申請所述的分段污水處理工藝，所述制漿分段污水處理系統，與制 漿線生產達到同步，可最大程度的使用再生水，減少新鮮水的消耗，與現有 技術比較可節約水90%;
5)本申請所述的分段污水處理工藝，降低投資成本，縮短建設周期，新 工藝技術具有科技含量高、投入產出比高、建設周期短、投資見效快的優勢。
