申請日2015.10.09

　　公開(公告)日2015.12.23

　　IPC分類號C02F3/30

　　摘要

　　本發明公開了一種無動力曝氣的生活污水凈化系統，包括厭氧處理系統、兼/好氧處理系統，厭氧處理系統與兼/好氧處理系統通過污水管連通，厭氧處理系統連接有進料管，兼/好氧處理系統連接有出水管，所述兼/好氧處理系統內設置有儲氣倉，儲氣倉和厭氧處理系統通過儲氣倉連通管連通，儲氣倉和兼/好氧處理系統通過曝氣管連通，儲氣倉內設置有空氣聯通管，空氣連通管上端與空氣連通，下端位于儲氣倉最低水位上方。本發明在不外加動力源的情況下，充分利用其前端厭氧系統生物過程產生的沼氣壓力，通過增加簡易的曝氣聯動系統，使其作為后端曝氣的動力，在污水處理系統后端的兼氧和好氧過程中實行微曝氣。

　　權利要求書

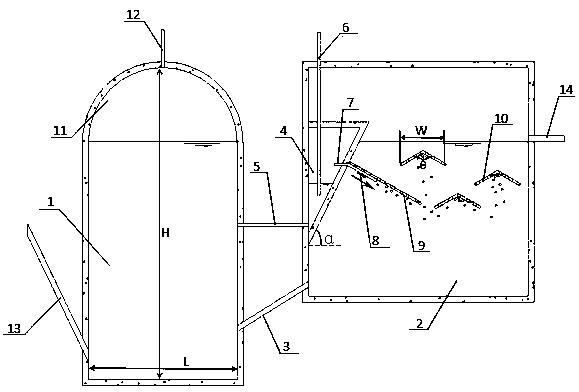

　　1.一種無動力曝氣的生活污水凈化系統，其特征在于：包括厭氧處理系統(1)、兼/好氧處理系統(2)，厭氧處理系統(1)與兼/好氧處理系統(2)通過污水管(3)連通，厭氧處理系統(1)連接有進料管(13)，兼/好氧處理系統(2)連接有出水管(14)，所述兼/好氧處理系統(2)內設置有儲氣倉(4)，儲氣倉(4)和厭氧處理系統(1)通過儲氣倉連通管(5)連通，儲氣倉(4)和兼/好氧處理系統(2)通過曝氣管(7)連通，儲氣倉(4)內設置有空氣聯通管，空氣連通管(6)上端與空氣連通，下端位于儲氣倉(4)最低水位上方。

　　2.根據權利要求1所述的一種無動力曝氣的生活污水凈化系統，其特征在于：所述兼/好氧處理系統(2)內設置有對進入兼/好氧處理系的空氣進行分布的布?xì)獍?9)和與布?xì)獍?9)配合的空氣截留槽(10)，布?xì)獍?9)位于曝氣管(7)出口處。

　　3.根據權利要求1或2所述的一種無動力曝氣的生活污水凈化系統，其特征在于：所述空氣截留槽(10)為多個，分別沿布?xì)獍?9)分布后的空氣的運動軌跡分布。

　　4.根據權利要求3所述的一種無動力曝氣的生活污水凈化系統，其特征在于：所述厭氧處理系統(1)為沼氣池或生活污水凈化池的厭氧發酵部分，厭氧處理系統(1)的高寬比不小于4。

　　5.根據權利要求4所述的一種無動力曝氣的生活污水凈化系統，其特征在于：所述厭氧處理系統(1)包括厭氧發酵體和設置在厭氧發酵體上用于存儲沼氣的沼氣罩(11)，沼氣罩(11)上連接有沼氣輸送管(12)。

　　6.根據權利要求5所述的一種無動力曝氣的生活污水凈化系統，其特征在于：所述儲氣倉(4)的剖面呈倒三角型，其斜邊與水平的夾角α不小于45o，儲氣倉(4)的容積為沼氣罩(11)有效容積的20-50%。

　　7.根據權利要求6所述的一種無動力曝氣的生活污水凈化系統，其特征在于：所述空氣連通管(6)下端位于儲氣倉(4)最低水位之上20-30mm。

　　8.根據權利要求7所述的一種無動力曝氣的生活污水凈化系統，其特征在于：所述儲氣倉連通管(5)在厭氧處理系統(1)中的管口位于厭氧處理系統(1)儲存沼氣量最大時的液位以下50-100mm，在儲氣倉(4)中的管口位于儲氣倉(4)底部，儲氣倉連通管(5)內徑至少為50mm。

　　9.根據權利要求8所述的一種無動力曝氣的生活污水凈化系統，其特征在于：所述空氣截留槽(10)的槽口寬度為100-250mm為宜，其中心夾角θ為120o—150o，空氣截留槽(10)的下表面設置有直徑為2-5mm的盲孔。

　　10.根據權利要求9所述的一種無動力曝氣的生活污水凈化系統，其特征在于：所述曝氣管(7)管口位于空氣連通管(6)下端管口以上至少30mm，管徑為20-30mm，曝氣管(7)上設置有止回閥(8)。

　　說明書

　　一種無動力曝氣的生活污水凈化系統

　　技術領域

　　本發明涉及一種無動力曝氣的生活污水凈化系統，主要適用于村鎮居民生活污水的分散處理。

　　背景技術

　　農村生活污水是農村水污染的重要來源之一。目前，尤其在西南地區，我國的農戶以散居為主，若建設集中的生活污水凈化設施的話，所需的排水管網投入較大，性價比不高，因此，單戶的小型污水凈化裝置是我國農村地區的生活污水凈化的主要方式之一。農村地區處理生活污水主要用沼氣池、化糞池、生活污水凈化池、人工濕地等相關技術進行處理，現有技術也涉及到不少相關技術，如中國專利“CN201510231637”公開了一種生活污水的處理方法，公開日為2015-08-12，其包括水槽、種植在水槽內的稗草或者水稻，稗草或者水稻的根交織布滿水槽的容腔，生活污水從進水口進入交織的稗草或者水稻的根，然后從出水口流出，污水中的固體物及營養物質被稗草或者水稻的根吸收，從而完成生活污水的處理。該發明具有成本低、能有效適應水流和水質變化的優點。又如中國專利“CN201520268661”公開一種小型集成生活污水處理設備，公開日為2015-08-26其包括濾池、污水調節池、接觸氧化池、消毒池、通風管、風機等;濾池、污水調節池、接觸氧化池、消毒池四池并列布置，濾池側面設有進水管;消毒池側面設有出水管;通風管深入到接觸氧化池內部。該小型集成生活污水處理設備集生物降解污水沉降、氧化消毒于一體，不僅能有效清除污水中的污染物，而且運行經濟，抗沖擊濃度能力強，處理效率高，管理維修方便。

　　然而，現有的農村生活污水處理系統在脫氮除磷的效果方面仍不夠理想。污水處理的生物除氮磷過程需要厭氧-好氧-兼氧交替進行，雖然有的凈化設施設置了曝氣裝置，但是，這些曝氣過程都有不小的能耗，需要外加動力�，F(xiàn)實情況是，我國農村能源緊缺的現狀，無動力的單戶的生活污水凈化裝置更適合農村地區使用。因此，如何在無外加動力的情況下在池內充氧，使池內形成厭氧-好氧-兼氧交替的環境，提高脫氮除磷效果和污水出水水質，是目前我國農村生活污水處理上需要解決的一個問題。

　　發明內容

　　本發明的目的在于克服現有技術存在的上述問題，提供一種無動力曝氣的生活污水凈化系統。本發明在不外加動力源的情況下，充分利用其前端厭氧系統生物過程產生的沼氣壓力，通過增加簡易的曝氣聯動系統，使其作為后端曝氣的動力，在污水處理系統后端的兼氧和好氧過程中實行微曝氣。

　　為實現上述目的，本發明采用的技術方案如下：

　　一種無動力曝氣的生活污水凈化系統，其特征在于：包括厭氧處理系統、兼/好氧處理系統，厭氧處理系統與兼/好氧處理系統通過污水管連通，厭氧處理系統連接有進料管，兼/好氧處理系統連接有出水管，所述兼/好氧處理系統內設置有儲氣倉，儲氣倉和厭氧處理系統通過儲氣倉連通管連通，儲氣倉和兼/好氧處理系統通過曝氣管連通，儲氣倉內設置有空氣聯通管，空氣連通管上端與空氣連通，下端位于儲氣倉最低水位上方。

　　所述兼/好氧處理系統內設置有對進入兼/好氧處理系的空氣進行分布的布?xì)獍搴团c布?xì)獍迮浜系目諝饨亓舨�，布�(xì)獍逦挥谄貧夤艹隹谔帯?/P>

　　所述空氣截留槽為多個，分別沿布?xì)獍宸植己蟮目諝獾倪\(yùn)動軌跡分布。

　　所述厭氧處理系統為沼氣池或生活污水凈化池的厭氧發酵部分，厭氧處理系統的高寬比不小于4。

　　所述厭氧處理系統包括厭氧發酵體和設置在厭氧發酵體上用于存儲沼氣的沼氣罩，沼氣罩上連接有沼氣輸送管。

　　所述儲氣倉的剖面呈倒三角型，其斜邊與水平的夾角α不小于45o，儲氣倉的容積為沼氣罩有效容積的20-50%。

　　所述空氣連通管下端位于儲氣倉最低水位之上20-30mm。

　　所述儲氣倉連通管在厭氧處理系統中的管口位于厭氧處理系統儲存沼氣量最大時的液位以下50-100mm，在儲氣倉中的管口位于儲氣倉底部，儲氣倉連通管內徑至少為50mm。

　　所述空氣截留槽的槽口寬度為100-250mm為宜，其中心夾角θ為120o—150o，空氣截留槽的下表面設置有直徑為2-5mm的盲孔。

　　所述曝氣管管口位于空氣連通管下端管口以上至少30mm，管徑為20-30mm，曝氣管上設置有止回閥。

　　采用本發明的優點在于：

　　一、本發明充分利用了厭氧系統中沼氣產生的壓差，實現了在無外加動力的情況下對后續的兼/好氧系統進行曝氣，整個過程只需正常發酵和使用沼氣即可實現，沒有額外的能源消耗和管理。

　　二、本發明中，污水在厭氧處理系統中進行有機污染物的去除，在后續提供兼/好氧處理系統中進行脫氮除磷的生物過程，比傳統的無動力污水處理設施脫氮除磷效果更好，出水水質更佳。

　　三、本發明中，在兼/好氧處理系統中加入了截留空氣的截留槽，使得曝的空氣能更長久的停留在兼/好氧處理系統中，給微生物更多與空氣接觸的時間，保證反應完全進行。同時，空氣截留槽上隨著氧氣濃度的不同會附著不同種群的微生物，使得系統能生物多樣性更為豐富，能處理的污染物種類更加廣泛。

　　四、本發明中，只需在比較成熟的污水處理系統中增加一部分儲氣系統和布?xì)庀到y(tǒng)即可，改造和修建的成本較低。由于無需外加動力，運行成本也較低，易于在我國農村推廣和使用。

　　綜上，本發明通過空氣儲氣倉和相應的連通管的連接，充分的利用了前段厭氧處理系統沼氣產生的壓差向后端兼/好氧處理系統曝入空氣，并且通過截留設施將所曝空氣留在后端系統中，為后面的反應提供充足的氧氣。本發明在無需外加動力的情況下，對分散式處理系統的兼氧/好氧部分鼓入了空氣，增強了其脫氮除磷的效果，改善了出水水質，且整個系統的建設、運行和管理均較為簡便，適合于應用在能源緊缺地區的分散式無動力的污水處理裝置中。
