申請日2015.10.10

　　公開(公告)日2016.03.23

　　IPC分類號C02F1/467; C02F1/72; C02F1/32

　　摘要

　　本實用新型公開一種高效處理難降解有機廢水的處理裝置，包括殼體、照射件和電極件，照射件包括紫外燈和石英管，殼體內表面涂覆有光催化涂層，殼體內安裝有安裝桿，安裝桿的一端端部緊密伸出殼體外，電極件為電極片，電極片的表面涂覆有具有光催化性能和電催化性能的光—電催化涂層，電極片設置有若干片，各電極片豎立設置，并沿安裝桿的周向方向間隔環繞分布，電極片與裝桿固定連接，兩上電極片之間的間距內豎立有石英管，石英管的上端穿出殼體的頂面外，并與殼體的頂面緊配合安裝。與現有技術相比，其可實現光化學氧化、光催化氧化和電催化氧化共同對污水進行處理，降解高效，并具有結構簡易，拆裝方便，易維護，接線方式簡易的優點。

　　權利要求書

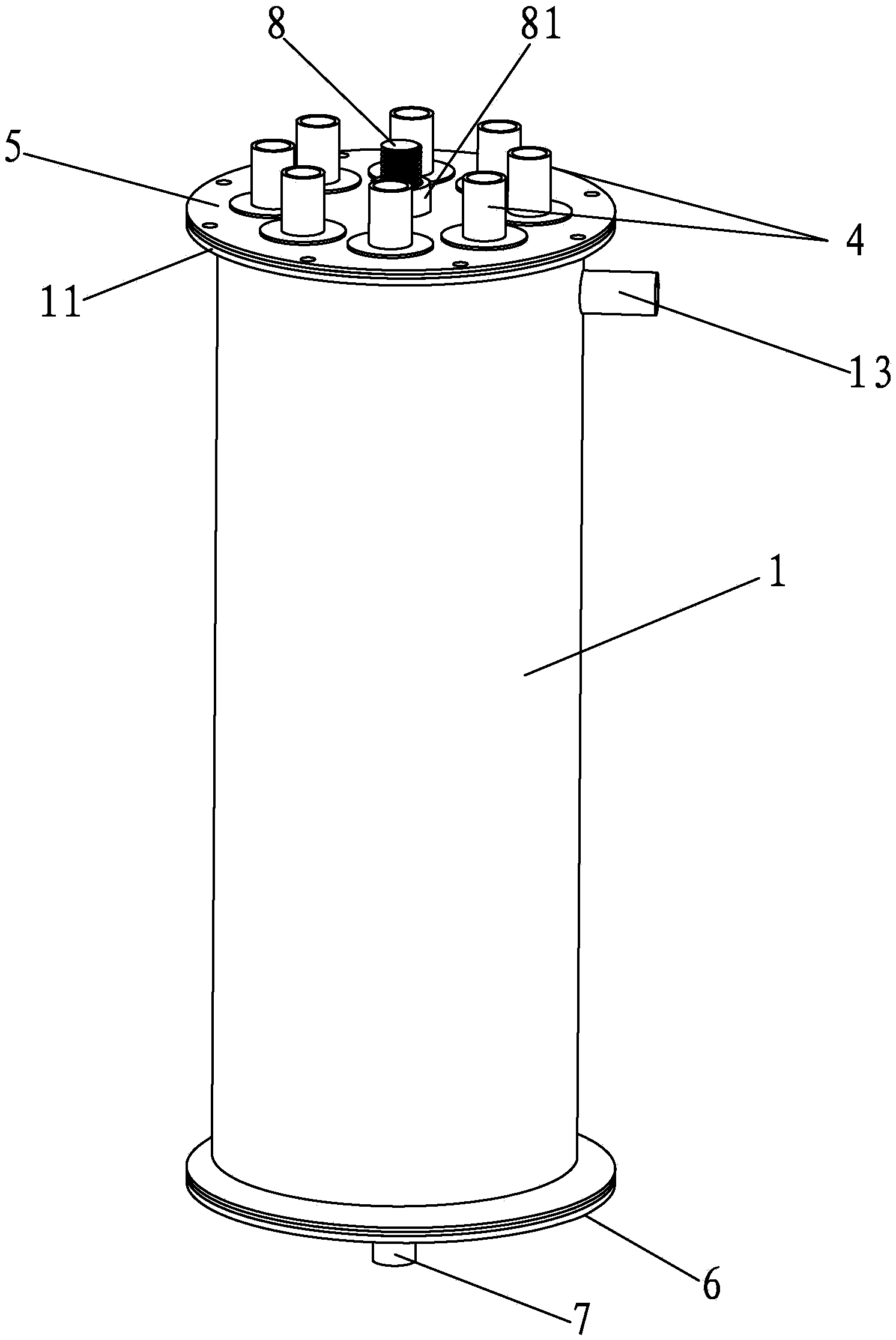

　　1.一種高效處理難降解有機廢水的處理裝置，包括殼體及設于殼體內的照射件和電極件，該照射件包括紫外燈和石英管，該紫外燈固定豎立安裝于該石英管內，該殼體上設置有污水進口和處理水出口;其特征在于：上述殼體內表面涂覆有光催化涂層;上述殼體內安裝有固定設置的安裝桿，上述殼體、電極片與上述安裝桿均為導電件，上述安裝桿的一端端部緊密伸出上述殼體外，上述電極件為電極片，上述安裝桿上設置有若干上述電極片，上述電極片的表面涂覆有具有光催化性能和電催化性能的光—電催化涂層，各電極片豎立設置，并沿上述安裝桿的周向方向間隔環繞分布，且上述電極片與上述安裝桿固定連接，兩上述電極片之間的間距內豎立有上述石英管，上述石英管的上端穿出上述殼體的頂面外，并與殼體的頂面緊配合安裝。

　　2.如權利要求1所述的一種高效處理難降解有機廢水的處理裝置，其特征在于：上述光催化涂層為Cu2O涂層、TiO2涂層、ZnO涂層、SnO2涂層中的一種。

　　3.如權利要求1所述的一種高效處理難降解有機廢水的處理裝置，其特征在于：上述光—電催化涂層為復合氧化物光催化劑涂層。

　　4.如權利要求1所述的一種高效處理難降解有機廢水的處理裝置，其特征在于：上述殼體呈中空?qǐng)A柱體結構，上述污水進口處于殼體的下端處，上述處理水出口處于殼體的上端處，上述殼體為鈦質殼體、鈦合金殼體或不銹鋼殼體。

　　5.如權利要求4所述的一種高效處理難降解有機廢水的處理裝置，其特征在于：上述殼體的上下兩端端面呈敞開狀，上述殼體的上端端面鎖固有密封殼體上端端面的上法蘭盤，上述殼體的上端端面向外凸設有上安裝環，且上述上法蘭盤下方設有密封殼體上端端面的上密封墊，上述密封墊上述上密封墊上開設有供石英管緊密穿過的穿孔，上述上法蘭盤、上述密封墊與上述上安裝環通過螺栓與螺母的配合鎖固在一起;上述殼體的下端端面鎖固有密封殼體下端端面的下法蘭盤，上述殼體的下端端面向外凸設有下安裝環，上述下法蘭盤與下安裝環之間墊設有下密封墊圈，上述下法蘭盤、下密封墊圈與下安裝環通過螺栓與螺母的配合鎖固在一起。

　　6.如權利要求5所述的一種高效處理難降解有機廢水的處理裝置，其特征在于：上述殼體的上端外側壁上向外延伸有與殼體相通的出水管，上述出水管為上述處理水出口，上述下法蘭盤的下底面向下延伸有進水管，上述進水管為上述污水進口。

　　7.如權利要求6所述的一種高效處理難降解有機廢水的處理裝置，其特征在于：上述安裝桿的下端端部緊配合穿出上述下法蘭盤的中心部位外，且上述安裝桿的下端端部外螺裝有緊固螺母，上述進水管處于上述安裝桿的下端端部旁。

　　8.如權利要求6所述的一種高效處理難降解有機廢水的處理裝置，其特征在于：上述安裝桿的上端端部緊配合穿出上述上法蘭盤的中心部位外，且上述安裝桿的上端端部外螺裝有緊固螺母，上述進水管處于上述下法蘭盤的中心部位處。

　　9.如權利要求4所述的一種高效處理難降解有機廢水的處理裝置，其特征在于：上述殼體的上端端面呈敞開狀，殼體的下端端面呈封閉狀，上述殼體的上端端面鎖固有密封殼體上端端面的上法蘭盤，上述殼體的上端端面向外凸設有上安裝環，且上述上法蘭盤下方設有密封殼體上端端面的上密封墊，上述密封墊上述上密封墊上開設有供石英管緊密穿過的穿孔，上述上法蘭盤、上述密封墊與上述上安裝環通過螺栓與螺母的配合鎖固在一起;上述安裝桿的上端端部緊配合穿出上述上法蘭盤的中心部位外，且上述安裝桿的上端端部外螺裝有緊固螺母;上述殼體的上端外側壁上向外延伸有與殼體相通的出水管，上述出水管為上述處理水出口，上述殼體的下端端面的中心部位處向下延伸有進水管，上述進水管為上述污水進口。

　　說明書

　　一種高效處理難降解有機廢水的處理裝置

　　技術領域

　　本實用新型涉及一種污水處理裝置，特別是涉及一種難降解有機廢水的處理裝置。

　　背景技術

　　日前，生活污水和工業廢水的種類和排放量日益增多，成分更加復雜，其中含有許多難降解有機物，如酚、烷基苯磺酸、氯苯酚、農藥、多氯聯苯、多環芳烴、硝基芳烴化合物、染料及腐殖酸等。其中有些有機物具有致癌、致畸、致突變等作用，對環境和人類有巨大的危害;因此，處理這類難以生物降解的有機廢水成為我們面臨的嚴峻挑戰。

　　目前，國內外對難降解有機物廢水的處理方法，主要有濕式氧化、光化學氧化、光催化氧化、電催化氧化等;其中，光催化氧化和電催化氧化能產生強氧化劑羥基自由基快速徹底降解有機污染物，因而在難降解廢水的處理方面顯示了較好的應用前景;但這些處理方法單一使用時均存在一定的處理局限性。

　　光化學氧化是在光的作用下發生的化學反應。光化學反應需要分子吸收特定波長的電磁輻射，受激發、產生分子激發態，之后才會發生化學變化到另外一個穩態，或者變成引發熱反應的中間化學產物;在紫外光照射下，某些有機物能直接分解成小分子有機物或者是二氧化碳和水;但這一方式存在的問題是只能針對少部分有機物才有效;降解效率較低;通常需要加入臭氧、過氧化氫等作為氧化劑，使污染物在紫外光照射下氧化分解，使用較為不方便。

　　光催化氧化是利用光催化材料的特色性質進行有機物的氧化降 解。光催化材料在受到一定波長的光輻照后，光催化材料中價帶中電子躍遷至導帶，在價帶留下空穴，從而形成“電子-空穴對”，利用光生“電子-空穴”進行有機物的還原或氧化處理，光生電子具有很強的還原性能，能將水中的溶解氧還原;光生空穴具有很強的氧化性，能將水或者氫氧根離子氧化成羥基自由基;強氧化劑羥基自由基快速徹底降解有機污染物。其優點是能將有機物徹底氧化成二氧化碳和水;但是需要通入空氣或者氧氣或加入電子捕獲劑，用于捕獲光生電子，才能有效快速氧化降解有機物;使用也不便。

　　電催化氧化是指在外加電場下具有電催化活性的電極材料表面發生快速的氧化或還原反應，電催化材料的作用是加速反應的進行;有機物可以直接在陽極表面被氧化降解，或者被是陽極反應生成的氧化劑如分子氧、羥基自由基氧化降解;電催化過程必可避免有氧氣的析出，在單一的電催化氧化降解有機物中，氧氣的析出被認為是副反應，會浪費電能;因?yàn)殛枠O電解析出的氧氣的氧化能力不如羥基自由基、雙氧水和臭氧，因此，陽極析出的氧氣大大部分析出到空氣中，這就是等于浪費電能。為了抑制析氧副反應的發生，通常采用高析氧過電位的電極材料，如沒有電催化活性的二氧化錫/鈦基陽極，二氧化鉛陽極，或者是摻雜硼的金剛石電極材料，這類材料的析氧過電位高，因此能有效減少析氧副反應發生，提高了電解效率。但這類陽極的使用導致槽壓高，實際能耗還是很高，因此并沒有根本上解決能耗的問題。另外，電催化主要是將有機物降解成小分子的有機物，很難將有機物徹底降解成二氧化碳和水。

　　因此，如何將各氧化技術聯合應用并形成協同效應，保證水質處理效果,是當今難降解有機物廢水處理的研究方向。

　　現市出上出現了采用光化學氧化和電催化氧化協同處理的裝置， 如中國發明專利，2004年2月25日公開的公開號為CN1477061A的光電協同高效凈化飲用水的技術及裝置，其包括有集成的光解電解的一體化反應器、紫外燈、作為電解陽板的網孔材料的內筒筒體和作為電解陰極的反應器的外筒筒體，利用紫外燈發出的紫外光的光解和電極電解的聯合作用，通過產生具有協同增效作用的凈水效應，可迅速有效降解水中的有機污染物。然而，受該裝置的整體結構限制，存在以下幾個技術問題：(1)采用圓筒套圓筒的結構，單個電解槽中能夠受到光照的陽極面積受限，僅為圓柱形陽極的內表面;(2)所選用的陽極材料為單一功能的材料，如二氧化釕/鈦基電極、二氧化鉛/鈦基電極為電催化陽極，不具有光催化性能;二氧化鈦/鈦基電極為惰性電極，具有光催化性能，而不具備電催化性能;(3)陰極采用不銹鋼或石墨材料，均沒有光催化性能。因此公開號為CN1477061A的專利所公開的該設備僅僅是將光化學氧化+電催化氧化集成于一體的設備，而不同于光催化氧化+電催化降解集成設備。然而，即使是將陰極更換成有光催化效果的材料，雖然陽極為網狀結構，但大部分光源仍被陽極阻擋，陰極的光照效果仍然很差。

　　不論是光催化過程還是電催化過程，其污水降解效果均與有電極材料的有效面積成正比。因此，在有限的設備中同時集成光催化降解和電催化降解功能時，增大光催化材料的受光照面積、設備結構設計、電極材料的設計都是提高光電催化設備的設計與開發中的關鍵技術問題。

　　有鑒于此，本發明人對上述問題進行深入研究，遂于本案產生。

　　實用新型內容

　　本實用新型的目的在于提供一種結構簡易，集光化學氧化、光催化氧化和電催化于一體的高效處理難降解有機廢水的處理裝置。

　　為了達成上述目的，本實用新型的解決方案是：

　　一種高效處理難降解有機廢水的處理裝置，包括殼體及設于殼體內的照射件和電極件，該照射件包括紫外燈和石英管，該紫外燈固定豎立安裝于該石英管內，該殼體上設置有污水進口和處理水出口;上述殼體內表面涂覆有光催化涂層;上述殼體內安裝有固定設置的安裝桿，上述殼體、電極片與上述安裝桿均為導電件，上述安裝桿的一端端部緊密伸出上述殼體外，上述電極件為電極片，上述安裝桿上設置有若干上述電極片，上述電極片的表面涂覆有具有光催化性能和電催化性能的光—電催化涂層，各電極片豎立設置，并沿上述安裝桿的周向方向間隔環繞分布，且上述電極片與上述安裝桿固定連接，兩上述電極片之間的間距內豎立有上述石英管，上述石英管的上端穿出上述殼體的頂面外，并與殼體的頂面緊配合安裝。

　　上述光催化涂層為Cu2O涂層、TiO2涂層、ZnO涂層、SnO2涂層中的一種。

　　上述光—電催化涂層為復合氧化物光催化劑涂層。

　　上述殼體呈中空?qǐng)A柱體結構，上述污水進口處于殼體的下端處，上述處理水出口處于殼體的上端處，上述殼體為鈦質殼體、鈦合金殼體或不銹鋼殼體。

　　上述殼體的上下兩端端面呈敞開狀，上述殼體的上端端面鎖固有密封殼體上端端面的上法蘭盤，上述殼體的上端端面向外凸設有上安裝環，且上述上法蘭盤下方設有密封殼體上端端面的上密封墊，上述密封墊上述上密封墊上開設有供石英管緊密穿過的穿孔，上述上法蘭盤、上述密封墊與上述上安裝環通過螺栓與螺母的配合鎖固在一起;上述殼體的下端端面鎖固有密封殼體下端端面的下法蘭盤，上述殼體的下端端面向外凸設有下安裝環，上述下法蘭盤與下安裝環之間墊設 有下密封墊圈，上述下法蘭盤、下密封墊圈與下安裝環通過螺栓與螺母的配合鎖固在一起。

　　上述殼體的上端外側壁上向外延伸有與殼體相通的出水管，上述出水管為上述處理水出口，上述下法蘭盤的下底面向下延伸有進水管，上述進水管為上述污水進口。

　　上述安裝桿的下端端部緊配合穿出上述下法蘭盤的中心部位外，且上述安裝桿的下端端部外螺裝有緊固螺母，上述進水管處于上述安裝桿的下端端部旁。

　　上述安裝桿的上端端部緊配合穿出上述上法蘭盤的中心部位外，且上述安裝桿的上端端部外螺裝有緊固螺母，上述進水管處于上述下法蘭盤的中心部位處。

　　上述殼體的上端端面呈敞開狀，殼體的下端端面呈封閉狀，上述殼體的上端端面鎖固有密封殼體上端端面的上法蘭盤，上述殼體的上端端面向外凸設有上安裝環，，且上述上法蘭盤下方設有密封殼體上端端面的上密封墊，上述密封墊上述上密封墊上開設有供石英管緊密穿過的穿孔，上述上法蘭盤、上述密封墊與上述上安裝環通過螺栓與螺母的配合鎖固在一起;上述安裝桿的上端端部緊配合穿出上述上法蘭盤的中心部位外，且上述安裝桿的上端端部外螺裝有緊固螺母;上述殼體的上端外側壁上向外延伸有與殼體相通的出水管，上述出水管為上述處理水出口，上述殼體的下端端面的中心部位處向下延伸有進水管，上述進水管為上述污水進口。

　　采用上述技術方案后，本實用新型的一種高效處理難降解有機廢水的處理裝置，由于各電極片與安裝桿固定配合，即安裝時只需將整體式的安裝桿放入殼體內，再將各石英管安裝在殼體上，即可完成處理裝置的組裝，具有結構簡易，拆裝方便，易維護的優點;同時，安裝桿伸出殼體外的部位與外界直流電源的正極電連接，殼體與外界直流電源的負極連接即可完成外界直流電源與電極片的接線連接，整一接線方式較為簡易;且電極件采用片狀結構，在單位體積內，可通過增加電極片的數量來增大電極表面積，從而實現在有限的占用空間內提高設備單位時間的處理能力;另外，通過殼體的光催化涂層和電極片表面的光—電催化涂層在紫外燈的照射和外加電源情況下能夠同時存在光催化降解過程和電催化降解過程，則光催化過程生成“電子-空穴”對;電催化產生的氧氣成為捕獲光生電子的電子受體，有效抑制了光生電子與光生空穴的復合，而光生空穴具有很強的氧化性能，與水或氫氧根離子反應生成羥基自由基，羥基自由基具有超強的氧化能力，能夠?qū)⑺�中的有機物直接氧化成二氧化碳和水;并利用紫外燈對有機物的直接輻照也能促使有機物的光化學氧化降解，實現光化學氧化、光催化氧化和電催化氧化共同對污水進行處理，且污水受紫外燈光照后會處于激發態，激發態的有機物更容易被光催化氧化過程和電催化過程降解;降解效果更佳。
