申請日2015.10.10

　　公開(公告)日2016.01.13

　　IPC分類號C02F9/14

　　摘要

　　本發明公開了一種高濃度污水預處理裝置，包括池體，所述池體的上端安裝有變速轉動裝置，所述池體的內壁設有出水堰和出水口，且出水口位于出水堰的外側，所述進污水口和加藥箱均通過管道連接導流混合反應箱倉，所述導流混合反應箱倉的下側設有垂流管，所述垂流管位于中心軸的外側，所述垂流管的內腔設有折射緩沖板，所述池體的內腔下側設有刮泥排渣裝置，該處理裝置可在一個裝置內完成藥劑混和、吸附脫色、降解高濃度污染物、刮沫除油、污泥沉淀、濃縮排泥等全過程，而且本裝置具有結構簡單，原理安全可靠，使用壽命長等優點。

　　權利要求書

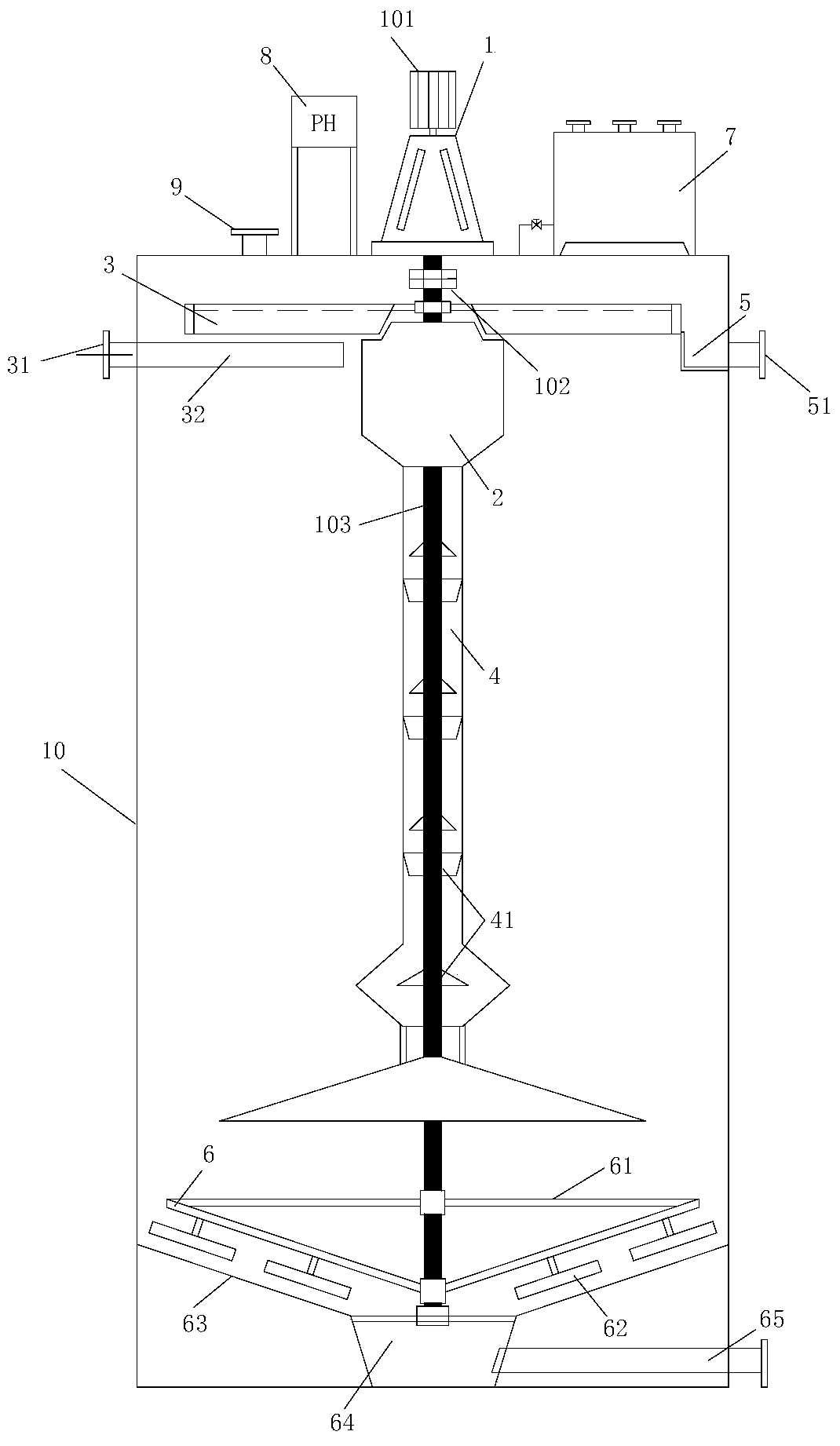

　　1.一種高濃度污水預處理裝置，包括池體(10)，其特征在于：所述池體 (10)的上端安裝有變速轉動裝置(1)，所述變速轉動裝置(1)包括減速機 (101)，所述減速機(101)安裝于池體(10)的上端面，所述減速機(101) 的下端通過連軸器(102)連接有中心軸(103)，所述中心軸(103)位于池體(10)的內腔，所述中心軸(103)的上端分別套接有導流混合反應箱倉(2) 和刮沫除油器(3)，所述刮沫除油器(3)位于導流混合反應箱倉(2)的上側，所述池體(10)的側壁設有出油口(31)，所述出油口(31)連接的條形管(32)位于刮沫除油器(3)的下側，所述池體(10)的內壁設有出水堰(5) 和出水口(51)，且出水口(51)位于出水堰(5)的外側，所述出水堰(5) 位于導流混合反應箱倉(2)的一側，所述池體(10)的上端面分別設有進污水口(9)和加藥箱(7)，所述進污水口(9)和加藥箱(7)均通過管道連接導流混合反應箱倉(2)，所述導流混合反應箱倉(2)的下側設有垂流管(4)，所述垂流管(4)位于中心軸(103)的外側，所述垂流管(4)的內腔設有折射緩沖板(41)，所述池體(10)的內腔下側設有刮泥排渣裝置(6)，所述刮泥排渣裝置(6)包括三角支架(61)，所述三角支架(61)套接于中心軸(103) 的下端，所述三角支架(61)的底部設有刮泥板(62)，所述池體(10)的內腔底部設有V形槽(63)，所述V形槽(63)的底部設有聚泥倉(64)，所述聚泥倉(64)的底部通過排泥管(65)連接于池體(10)的外側，所述池體 (10)的上端面設有PH檢測顯示儀(8)。

　　2.根據權利要求1所述的一種高濃度污水預處理裝置，其特征在于：所述折射緩沖板(41)的數量為4層。

　　3.根據權利要求1所述的一種高濃度污水預處理裝置，其特征在于：所述池體(10)為全鋼或鋼砼結構。

　　4.根據權利要求1所述的一種高濃度污水預處理裝置，其特征在于：所述加藥箱(7)下側的管道內腔設有電磁閥。

　　說明書

　　一種高濃度污水預處理裝置

　　技術領域

　　本發明涉及污水處理技術領域，具體為一種高濃度污水預處理裝置。

　　背景技術

　　濃密吸附裝置是以全新的理念和構思設計研制出一種新型產品，其主要作用是針對高濃度及懸浮物過高的污水進行預處理以及普通污水的物化處理設備。它和類似污水預處理及污水物化處理機械不同之處，是在于它采用了新的變速反應裝置及水流反轉導流和旋轉流速的精密計算，并在實踐的基礎上不斷改進，使該設備污水處理能力成倍提高，最明顯的效果是投藥凝聚反應迅速，污水中的污物沉淀加快，排泥效果好，污水澄清效率高，并在水體色度深，懸浮物高的污水預處理及污水物化處理中，效果顯著。較其它同類機械設備相對比，即節省初沉池基建投資又能節省污泥脫水的調理費用，降解高濃度污染物，運行成本降低40～45%，設備維修率降低70%，單位處理能力提高30～40%的同時，耐沖擊負荷可提高2～3倍，COD去除率達到60～80%，懸浮物(SS)去除率90%以上，水體濁度澄清度達到70%以上，具有較高的凈化能力和分離效率。

　　發明內容

　　本發明的目的在于提供一種高濃度污水預處理裝置，以解決上述背景技術中提出的問題。

　　為實現上述目的，本發明提供如下技術方案：一種高濃度污水預處理裝置，包括池體，所述池體的上端安裝有變速轉動裝置，所述變速轉動裝置包括減速機，所述減速機安裝于池體的上端面，所述減速機的下端通過連軸器連接有中心軸，所述中心軸位于池體的內腔，所述中心軸的上端分別套接有導流混合反應箱倉和刮沫除油器，所述刮沫除油器位于導流混合反應箱倉的上側，所述池體的側壁設有出油口，所述出油口連接的條形管位于刮沫除油器的下側，所述池體的內壁設有出水堰和出水口，且出水口位于出水堰的外側，所述出水堰位于導流混合反應箱倉的一側，所述池體的上端面分別設有進污水口和加藥箱，所述進污水口和加藥箱均通過管道連接導流混合反應箱倉，所述導流混合反應箱倉的下側設有垂流管，所述垂流管位于中心軸的外側，所述垂流管的內腔設有折射緩沖板，所述池體的內腔下側設有刮泥排渣裝置，所述刮泥排渣裝置包括三角支架，所述三角支架套接于中心軸的下端，所述三角支架的底部設有刮泥板，所述池體的內腔底部設有V形槽，所述V形槽的底部設有聚泥倉，所述聚泥倉的底部通過排泥管連接于池體的外側，所述池體的上端面設有PH檢測顯示儀。

　　優選的，所述折射緩沖板的數量為4層。

　　優選的，所述池體為全鋼或鋼砼結構。

　　優選的，所述加藥箱下側的管道內腔設有電磁閥。

　　與現有技術相比，本發明的有益效果是：該處理裝置可在一個裝置內完成藥劑混和、吸附脫色、降解高濃度污染物、刮沫除油、污泥沉淀、濃縮排泥等全過程。而且本裝置具有結構簡單，原理安全可靠，使用壽命長等優點。
