申請日2015.09.26
公開(公告)日2015.12.16
IPC分類號C02F3/30
摘要
本發明公開了一種利用曝氣作用減少池底污泥沉積的污水處理系統。其包括污水處理池和用來為污水處理池補充氧氣的微孔曝氣系統，在污水處理池中設置有與污水處理池相連通的曝氣箱，把微孔曝氣系統的微孔曝氣頭設置在曝氣箱中，在曝氣箱上設置有用來引導曝氣氣泡和水流向曝氣箱外的流動方向的引導構造，曝氣箱在微孔曝氣系統的曝氣作用下能夠在污水處理池中做一定軌跡的運動，曝氣箱又能夠帶動用來刮動污水處理池池底污泥的刮板。本發明在污水處理池中設置內置有微孔曝氣頭的曝氣箱，微孔曝氣頭曝出的大量氣泡推動水流按照引導構造的引導向曝氣箱外流出，推動曝氣箱做一定軌跡的運動，帶動刮板來刮動污水處理池池底的污泥，從而減少池底污泥的沉積。

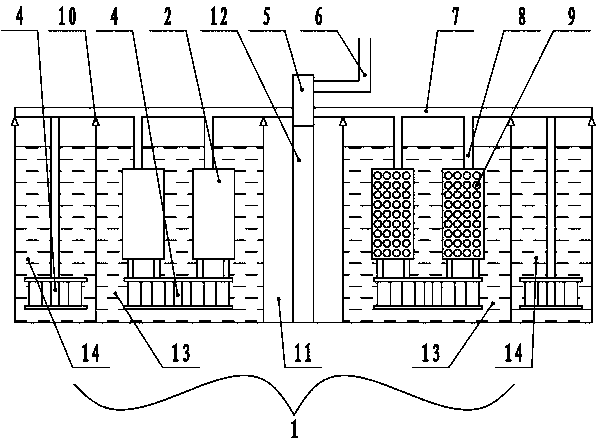

摘要附圖
權利要求書
1.一種利用曝氣作用減少池底污泥沉積的污水處理系統，包括污水處理池和用來為污水處理池補充氧氣的微孔曝氣系統，其特征在于：在污水處理池中設置有與污水處理池相連通的曝氣箱，把微孔曝氣系統的微孔曝氣頭設置在曝氣箱中，在曝氣箱上設置有用來引導曝氣氣泡和水流向曝氣箱外的流動方向的引導構造，曝氣箱在微孔曝氣系統的曝氣作用下能夠在污水處理池中做一定軌跡的運動，曝氣箱又能夠帶動用來刮動污水處理池池底污泥的刮板。
2.根據權利要求1所述的利用曝氣作用減少池底污泥沉積的污水處理系統，其特征在于：污水處理池為圓形，在污水處理池的豎直中心線上設置有旋轉管接頭，鼓風機輸風管道連接旋轉管接頭的輸入口，旋轉管接頭的輸出口連接水平輸風支管道，水平輸風支管道能夠圍繞污水處理池的豎直中心線做旋轉運動;水平輸風支管道又連接有伸入污水處理池污水的豎直輸風支管道，豎直輸風支管道的下端連接設置在曝氣箱中的微孔曝氣頭，曝氣箱跟水平輸風支管道連為一體，能夠在微孔曝氣系統的曝氣作用下帶動水平輸風支管道一起圍繞污水處理池的豎直中心線做旋轉運動;在曝氣箱的下方固定連接刮板。
3.根據權利要求1所述的利用曝氣作用減少池底污泥沉積的污水處理系統，其特征在于：用來引導曝氣氣泡和水流向曝氣箱外的流動方向的引導構造是設置在曝氣箱上與曝氣箱的運動的方向相反一側的通孔。
4.根據權利要求2所述的利用曝氣作用減少池底污泥沉積的污水處理系統，其特征在于：水平輸風支管道有多條，并且對稱設置在污水處理池的豎直中心線周圍。
5.根據權利要求2所述的利用曝氣作用減少池底污泥沉積的污水處理系統，其特征在于：在污水處理池的池邊設置有水平輸風支管道做旋轉運動的圓形導軌。
6.根據權利要求2所述的利用曝氣作用減少池底污泥沉積的污水處理系統，其特征在于：在污水處理池的豎直中心線周圍設置有圓形豎井，在圓形豎井的豎直中心線設置有豎直立柱，旋轉管接頭設置在豎直立柱的頂端，曝氣箱設置在圓形豎井的外側的污水處理池中。
7.根據權利要求2所述的利用曝氣作用減少池底污泥沉積的污水處理系統，其特征在于：曝氣箱的形狀為適于在污水中做旋轉運動的前端較尖銳的流線形。
8.根據權利要求6所述的利用曝氣作用減少池底污泥沉積的污水處理系統，其特征在于：曝氣箱所在的污水處理池區域?yàn)楹醚醭�，好氧池外�?cè)還設置有厭氧池，在厭氧池中也設置有能夠被曝氣箱帶動的刮板。
9.根據權利要求1所述的利用曝氣作用減少池底污泥沉積的污水處理系統，其特征在于：污水處理池為長方形，在污水處理池的兩個相對池邊平行設置有直線導軌，曝氣箱在微孔曝氣系統的曝氣作用下能夠沿直線導軌做直線運動。
10.根據權利要求9所述的利用曝氣作用減少池底污泥沉積的污水處理系統，其特征在于：用來引導曝氣氣泡和水流向曝氣箱外的流動方向的引導構造也是設置在曝氣箱上的通孔，并且在曝氣箱做直線運動的兩個方向上都有設置，兩側的通孔能夠交替開合，曝氣箱在微孔曝氣系統的曝氣作用下能夠沿直線導軌做往復直線運動。
說明書
利用曝氣作用減少池底污泥沉積的污水處理系統
技術領域
本發明涉及一種污水處理系統。
背景技術
在污水處理工程中，無論是好氧池還是厭氧池，池底都會沉積污泥。這些污泥沉積過多，就會影響污水處理效果。目前，解決這個問題的辦法是在污水處理池中安裝推流器，利用推流器的推流作用使污水流動起來，從而減少污泥在池底的沉積。
發明內容
本發明要解決的技術問題是：提供一種利用曝氣作用減少池底污泥沉積的污水處理系統。
為了解決上述技術問題，本發明所采取的技術方案是：
一種利用曝氣作用減少池底污泥沉積的污水處理系統，包括污水處理池和用來為污水處理池補充氧氣的微孔曝氣系統，在污水處理池中設置有與污水處理池相連通的曝氣箱，把微孔曝氣系統的微孔曝氣頭設置在曝氣箱中，在曝氣箱上設置有用來引導曝氣氣泡和水流向曝氣箱外的流動方向的引導構造，曝氣箱在微孔曝氣系統的曝氣作用下能夠在污水處理池中做一定軌跡的運動，曝氣箱又能夠帶動用來刮動污水處理池池底污泥的刮板。
污水處理池為圓形，在污水處理池的豎直中心線上設置有旋轉管接頭，鼓風機輸風管道連接旋轉管接頭的輸入口，旋轉管接頭的輸出口連接水平輸風支管道，水平輸風支管道能夠圍繞污水處理池的豎直中心線做旋轉運動;水平輸風支管道又連接有伸入污水處理池污水的豎直輸風支管道，豎直輸風支管道的下端連接設置在曝氣箱中的微孔曝氣頭，曝氣箱跟水平輸風支管道連為一體，能夠在微孔曝氣系統的曝氣作用下帶動水平輸風支管道一起圍繞污水處理池的豎直中心線做旋轉運動;在曝氣箱的下方固定連接刮板。
用來引導曝氣氣泡和水流向曝氣箱外的流動方向的引導構造是設置在曝氣箱上與曝氣箱的運動的方向相反一側的通孔。
水平輸風支管道有多條，并且對稱設置在污水處理池的豎直中心線周圍。
在污水處理池的池邊設置有水平輸風支管道做旋轉運動的圓形導軌。
在污水處理池的豎直中心線周圍設置有圓形豎井，在圓形豎井的豎直中心線設置有豎直立柱，旋轉管接頭設置在豎直立柱的頂端，曝氣箱設置在圓形豎井的外側的污水處理池中。
曝氣箱的形狀為適于在污水中做旋轉運動的前端較尖銳的流線形。
曝氣箱所在的污水處理池區域?yàn)楹醚醭�，好氧池外�?cè)還設置有厭氧池，在厭氧池中也設置有能夠被曝氣箱帶動的刮板。
污水處理池為長方形，在污水處理池的兩個相對池邊平行設置有直線導軌，曝氣箱在微孔曝氣系統的曝氣作用下能夠沿直線導軌做直線運動。
用來引導曝氣氣泡和水流流動方向的引導構造也是設置在曝氣箱上的通孔，并且在曝氣箱做直線運動的兩個方向上都有設置，兩側的通孔能夠交替開合，曝氣箱在微孔曝氣系統的曝氣作用下能夠沿直線導軌做往復直線運動。
本發明所取得的有益效果：
在污水處理池中設置內置有微孔曝氣頭的曝氣箱，微孔曝氣頭曝出的大量氣泡推動曝氣箱中的水流按照曝氣箱上引導構造的引導向曝氣箱外流出，從而可以推動曝氣箱做一定軌跡的運動，曝氣箱又帶動刮板來刮動污水處理池池底的污泥，實現了利用微孔曝氣系統的曝氣作用減少池底污泥沉積的功能。
下面結合附圖和具體實施方式對本發明做進一步詳細說明。
