申請日2015.09.28
公開(公告)日2015.12.23
IPC分類號C02F9/14
摘要
本發明公開一種市政污水處理廠排放水由一級B到一級A的全面提標方法，包括如下步驟：(1)絮凝沉淀或氣浮;(2)電解。本發明采用絮凝沉淀或氣浮與電解的組合工藝，作為將市政污水處理廠排放水從一級B標準十二項指標全面提標到一級A的方法。絮凝沉淀或氣浮可加快水中固體顆粒物質(SS)的相互凝聚，形成粒徑和質量較大的顆粒固定物，并快速沉淀去除，同時去除磷、部分有機物和總氮;絮凝沉淀或氣浮出水進入電解機，電解產生的強氧化性物質殺滅水中的微生物、細菌、藻類和浮游生物，并同時氧化分解水中的有機物，使得水中的COD、色度、氨氮等12項污染指標大幅度降低，水質指標全面達到一級A排放標準。

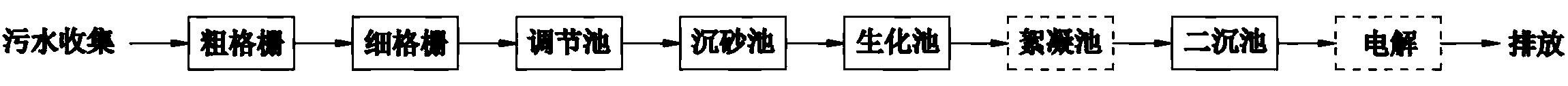

摘要附圖
權利要求書
1.一種市政污水處理廠排放水由一級B到一級A的全面提標方法，其特征在于它是以現有污水廠的原工藝：污水調節池→粗格柵→細格柵→初沉池→生化池→二沉池→消毒池→排放為基礎，在原工藝的生化池與二沉池之間增加絮凝沉淀或在原工藝的二沉池之后增加絮凝氣浮工序，并將原來的消毒改為電解工藝，即增加如下步驟：
(1)絮凝：使B級達標排放水流入絮凝反應池，向絮凝反應池中加入適量絮凝劑和助凝劑進行絮凝反應，絮凝反應后進入沉淀分離步驟;
(2)沉淀分離：步驟(1)中絮凝后的污水經過布水器進入二沉池或氣浮池，進行沉淀分離為清液和泥漿;
(3)電解：步驟(2)沉淀分離所得的清液泵入電解機中電解，電解出水即全面達到《城鎮污水處理廠污染物排放標準》(GB18918-2002)一級A的排放標準。
2.如權利要求1所述的一種市政污水處理廠排放水由一級B到一級A的全面提標方法，其特征在于：步驟(1)所述絮凝劑為鋁鹽、鐵鹽、聚鋁、聚鐵的一種或任意兩種以上組合;所述鋁鹽為硫酸鋁或氯化鋁;所述鐵鹽為硫酸鐵、硫酸亞鐵;所述聚鋁為聚合氯化鋁、聚合硫酸鋁或聚合硅酸鋁;所述聚鐵為聚合氯化鐵、聚合硫酸鐵或聚合硅酸鐵;用量為1～15g/m3。
3.如權利要求1所述的一種市政污水處理廠排放水由一級B到一級A的全面提標方法，其特征在于：步驟(1)所述助凝劑為PAM，用量為1～3g/m3。
4.如權利要求1所述的一種市政污水處理廠排放水由一級B到一級A的全面提標方法，其特征在于：步驟(1)所述絮凝時如果污水的pH小于8時，還包括一個加入氫氧化鈉或碳酸鈉，調節污水的pH至8～9的步驟。
5.如權利要求1所述的一種市政污水處理廠排放水由一級B到一級A的全面提標方法，其特征在于：步驟(2)所述的沉淀分離是利用現有污水廠的二沉池進行重力沉降分離。
6.如權利要求1所述的一種市政污水處理廠排放水由一級B到一級A的全面提標方法，其特征在于：步驟(2)所述的沉淀分離是氣浮分離。
7.如權利要求1所述的一種市政污水處理廠排放水由一級B到一級A的全面提標方法，其特征在于：所述電解機的工作電壓為1～36V，兩電極間的電壓為1～3V，電流密度為5～320mA/cm2,步驟(2)中清液在電解機中的停留時間為30s～5min。
8.如權利要求7所述的一種市政污水處理廠排放水由一級B到一級A的全面提標方法，其特征在于：所述電解機設有電源和電解槽，所述電解槽內的電極為石墨、鈦、鐵、鋁、鋅、銅、鉛、鎳、鉬、鉻、合金和納米催化惰性電極中的一種。
9.如權利要求7所述的一種市政污水處理廠排放水由一級B到一級A的全面提標方法，其特征在于：所述納米催化惰性電極的表層涂覆有晶粒為10～35nm的貴金屬氧化物惰性催化涂層，所述納米催化惰性電極的基板為鈦板或塑料板。
說明書
市政污水處理廠排放水由一級B到一級A的全面提標方法
技術領域
本發明屬于環境工程的水污染治理領域，更為具體地說是指將市政污水處理廠排放水由《城鎮污水處理廠污染物排放標準》(GB18918-2002)一級B標準全面提高到一級A標準的方法。
背景技術
現有的市政污水處理廠比較成熟的污水處理工藝為：污水調節池→粗格柵→細格柵→初沉池→生化池→二沉池→消毒池→排放，只能達到《城鎮污水處理廠污染物排放標準》(GB18918-2002)一級B標準出水指標，其指標如表1：
表1基本控制項目最高允許排放濃度(日均值)
序號 基本控制項目 一級B標準(mg/L) 1 COD 60 2 BOD 20 3 SS 20 4 動植物油 3 5 石油類 3 6 陰離子表面活性劑 1 7 總氮(以N計) 20 8 氨氮(以N計) 8(15) 9 總磷(以P計) 1 10 色度(稀釋倍數) 30 11 pH 6-9 12 糞大腸菌群數(個/L) 104
為了改善水環境，國務院關于印發水污染防治行動計劃的通知(國發〔2015〕17號)要求，“敏感區域(重點湖泊、重點水庫、近岸海域匯水區域)城鎮污水處理設施應于2017年底前全面達到一級A排放標準。建成區水體水質達不到地表水Ⅳ類標準的城市，新建城鎮污水處理設施要執行一級A排放標準”。但是，現有市政污水處理廠的污水處理工藝的出水只能達到一級B的標準，不能一級A標準的出水水質，無法滿足國發〔2015〕17號“水污染防治行動計劃”的一級A標準要求,其原因是：
1、現有污水處理廠沒有絮凝工藝，現有沉池工藝只能沉淀除去較大顆粒的沉淀，一些密度與水接近，粒徑為1～100μm的小顆�？h浮物沉淀不徹底，不僅導致SS較高，同時導致COD、BOD、總氮、氨氮等指標都較高;
2、現有污水處理廠沒有專門的除磷工藝，主要利用生化工藝的噬磷菌將污水中的磷富集到污泥中，以剩余污泥的形式去除。隨著進水水質波動，除磷效果不穩定，無法滿足0.5mg/L的出水指標;
3、傳統的消毒方法，如氯消毒、二氧化氯消毒、紫外線消毒等的消毒效果容易受到水質影響而不達標。
授權公告號為CN103848542B的發明專利公開了一種污水處理提標改造污水深度處理工藝，該工藝在原工藝的二沉池與消毒池之間增加一段高效沉淀池和豎片纖維布濾池的組合工藝。該專利雖然可解決原工藝中除磷和除懸浮物量大難題，但不能滿足一級A標準的COD、BOD、總氮、氨氮、動植油、石油類、陰離子表面活性劑、色度(稀釋倍數)和糞大腸菌群數等指標。因此，現有提標方法通常是在原有一級B污水處理工藝上增加一個除磷工序、一個生化氧化除COD工序(如暴氣生物濾池)或高級化學氧化(如芬頓氧化)除COD工序和深度消毒工序，不僅新增投資大，運行費用增加多，而且需占用比較大面積的場地�，F(xiàn)有污水處理廠多數處于城市中心，缺乏擴建改造工程需要的場地，此類提標改造工藝的可行性不強。
發明內容
本發明提供一種市政污水處理廠排放水從一級B到一級A的全面提標方法，其主要目的在于克服現有的一級B標準出水的提標工藝或是需要新增大面積場地、投資及運行費用，或是只能提高某些指標，出水不能全面達到一級A的缺點。
本發明采用如下技術方案：
一種市政污水處理廠排放水由一級B到一級A的全面提標方法，它是以現有污水廠的原工藝：污水調節池→粗格柵→細格柵→初沉池→生化池→二沉池→消毒池→排放為基礎，在原工藝的生化池與二沉池之間增加絮凝沉淀或在原工藝的二沉池之后增加絮凝氣浮工序(主要針對二沉池池容不夠的情形)，并將原來的消毒改為電解工藝，即增加如下步驟：
(1)絮凝：污水廠生化處理后污水進入絮凝反應池，向絮凝反應池中加入適量絮凝劑和助凝劑進行絮凝反應，絮凝反應后進入步驟(2)沉淀分離;
(2)沉淀分離：步驟(1)中絮凝后的污水經過布水器進入二沉池或氣浮池，進行沉淀分離為清液和泥漿;
(3)電解：步驟(2)沉淀分離所得的清液泵入電解機中電解，電解出水即全面達到《城鎮污水處理廠污染物排放標準》(GB18918-2002)一級A的排放標準。
步驟(1)所述絮凝劑為鋁鹽、鐵鹽、聚鋁、聚鐵的一種或任意兩種以上組合;所述鋁鹽為硫酸鋁或氯化鋁;所述鐵鹽為硫酸鐵、硫酸亞鐵;所述聚鋁為聚合氯化鋁、聚合硫酸鋁或聚合硅酸鋁;所述聚鐵為聚合氯化鐵、聚合硫酸鐵或聚合硅酸鐵;用量為1～15g/m3。
步驟(1)所述助凝劑為PAM，用量為1～3g/m3。
步驟(1)所述絮凝時如果污水處理廠污水的pH小于8時，還包括一個加入氫氧化鈉或碳酸鈉，調節污水的pH至8～9的步驟。
步驟(2)所述的沉淀分離是利用現有污水廠的二沉池進行重力沉降分離，不新增沉淀池。
步驟(2)所述的沉淀分離是氣浮分離。
所述電解機的工作電壓為1～36V，兩電極間的電壓為1～3V，電流密度為5～320mA/cm2,步驟(2)中清液在電解機中的停留時間為30s～5min。
所述電解機設有電源和電解槽，所述電解槽內的電極為石墨、鈦、鐵、鋁、鋅、銅、鉛、鎳、鉬、鉻、合金和納米催化惰性電極中的一種。
所述納米催化惰性電極的表層涂覆有晶粒為10～35nm的貴金屬氧化物惰性催化涂層，所述納米催化惰性電極的基板為鈦板或塑料板。
所述絮凝與沉淀工藝組合或絮凝與氣浮工藝組合可以實現以下目標：
1、絮凝劑中的鐵離子或鋁離子與污水中的磷酸根反應，生成磷酸鐵或磷酸鋁沉淀，除去污水中30～65%的磷,保證出水的磷小于0.5mg/L的出水指標。
2、通過絮凝劑和助凝劑的絮凝沉淀作用，可以使生化后一些密度與水接近，粒徑在于1～100μm的小顆�？h浮物與絮凝劑和助凝劑作用形成較大顆粒沉淀，不僅使出水的SS小于10mg/L的出水指標。同時還一同除去污水中10～45%的COD、BOD、總氮、氨氮和70～85%動植物油、石油類。
電解具有如下效應并實現以下目標：
1、電擊效應
在低電壓，大電流作用下，電流直接擊穿中水中微生物的細胞壁，導致微生物的死亡。
2、奪取電子作用
活的微生物都帶有電荷，在低電壓，大電流作用下，奪取中水中的微生物本身自帶的電子，使微生物失去電子而死亡。
3、自由基殺滅作用
電解能產生化學活性很強的自由基：如·Cl、·H、·O、·OH等，能有效殺滅病毒、細菌及藻類的孢子起到消毒的目的。
通過以上三個效應，確保出水的微生物指標合格。
4、氧化作用
電解時產生化學活性很強的自由基：如·Cl、·H、·O、·OH等，能迅速地與污水中的有機物，如有機物、有色物質、氨氮等起電催化反應從而達到降低其COD、BOD、總氮、氨氮、動植油、石油類、陰離子表面活性劑濃度和色度的目的。
5、沉淀作用
電解過程中產生的OH可以與一些金屬離子作用(如Fe3+)產生沉淀沉降下來，這些沉淀小顆�？善鹬齽┑淖饔�，促進溶液中的懸浮物質聚集沉降。另外電解過程中，電場可以迅速破壞水體中的膠體結構，使水體脫穩，促使存在于廢水中的固體懸浮物、水中殺滅的微生物、細菌、藻類和浮游生物尸體、被溶解在水中的膠體長產生絮凝沉淀，極大限度降低投加的絮凝劑的用量。
6、氣浮作用
電解過程中陰極產生的新生態氫能形成大量的氣泡，隨著氣體的上浮，會帶出大量的固體懸浮物，達到固液分離的效果，從而進一步降低廢水中的COD、色度、濁度等污染指數。
7、協同作用
電解除了產生自由基外還能產生顯著的協同效應，如酸堿效應、多電層效應、氣浮效應、誘導效應和吸附效應等因此能大大提高NCE的效率。
8、除嗅作用
電解除了產生的自由基與污水中的發嗅物質作用，能消除嗅味外，電解過程的電磁振蕩能使發嗅物質的化學鍵發生開環斷鏈作用，從而消除嗅味。因此，電解有難以讓人致信的消除嗅味效果。
通過以上作用確保出水的COD、BOD、總氮、氨氮、動植油、石油類、陰離子表面活性劑濃度和色度指標合格。
本發明和現有技術相比，具有如下優點：
1、二沉池后的消毒改為電解可以通過調整電流、電壓控制消毒、C0D、BOD、動植油、石油類、陰離子表面活性劑和色度等指標，確保處理后的排放水可以完全達到《城鎮污水處理廠污染物排放標準》(GB18918-2002)中一級A類標準，使用機動靈活。
2、解決現有污水廠提標沒有場所或場所不夠的現實困境。
本發明僅針對現有污水廠處理工藝的后段工藝做少量修改，不需要改動現有廠整個工藝流程，在改造項目中只需要在生化池和二沉池之間增加一個占地很小的絮凝反應罐(池)，可以充分利用現有污水處理廠的間隙，不需要增加用地面積;同時，利用原有消毒場所，將原來的消毒設備更換為電解設備，也不需要增加用地面積，達到既消毒，同時降低COD、BOD、氨氮等。即采用：污水調節池→粗格柵→細格柵→初沉池→生化池→絮凝→二沉池→電解→排放的組合工藝作為全面提標方法。整個改造工程不改變?cè)猩a(chǎn)工藝布局，不新增用地面積，既解決現有污水廠提標沒有場所或場所不夠的現實困境，又節省了大量投資。
3、原有設施和設備基本全部利用，不會造成原有投資浪費。
4、在原工藝和設備的基礎上，僅增加絮凝、電解工藝和設備，每立方污水新增投資比其他方法節省近一半。
5、在一級B運行費用基礎上，每方污水的處理費用增加不到30%，運行費用低。
