申請日2015.09.29

　　公開(公告)日2017.04.05

　　IPC分類號C02F9/14; C02F103/28

　　摘要

　　本發明公開了一種污水處理自動控制系統及控制方法，包括集水池、反應池、初儲池、生化池和二沉池，其中集水池通過第一抽水泵與反應池連接，反應池通過第一排放溝與初儲池連通，初儲池通過第二抽水泵與生化池連通，生化池通過第二排放溝與二沉池連通，在集水池設有第一浮球料位計，在反應池設有第二浮球料位計，在初儲池設有第三浮球料位計，在生化池設有第四浮球料位計;所述第一浮球料位計、第二浮球料位計、第三浮球料位計、第四浮球料位計的信號輸出端與控制器連接，控制器又與第一抽水泵、第二抽水泵的控制端導線連接。通過以上技術手段，本發明實現了污水處理流程的自動控制，節省了人力，提高了工作效率。

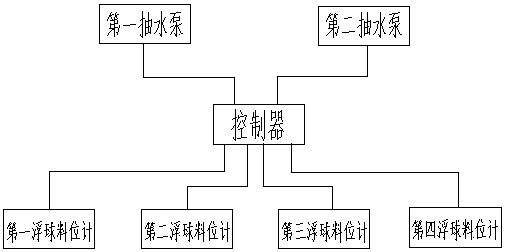

　　摘要附圖



　　權利要求書

　　1.一種污水處理自動控制系統，包括集水池、反應池、初儲池、生化池和二沉池，其中集水池通過第一抽水泵與反應池連接，反應池通過第一排放溝與初儲池連通，初儲池通過第二抽水泵與生化池連通，生化池通過第二排放溝與二沉池連通，其特征在于：在集水池設有第一浮球料位計，在反應池設有第二浮球料位計，在初儲池設有第三浮球料位計，在生化池設有第四浮球料位計;所述第一浮球料位計、第二浮球料位計、第三浮球料位計、第四浮球料位計的信號輸出端與控制器連接，控制器又與第一抽水泵、第二抽水泵的控制端導線連接。

　　2.根據權利要求1所述的污水處理自動控制系統，其特征在于：所述控制器為PLC單片機。

　　說明書

　　一種污水處理自動控制系統及控制方法

　　技術領域

　　本發明涉及一種污水處理自動控制系統及控制方法，屬于污水處理技術領域。

　　背景技術

　　目前我國造紙工業廢水排放量及COD排放量均居我國各類工業排放量的首位。隨著科技的不斷進展，制漿造紙廢水處理和資源化技術日新月異。因此，人們一直在尋找有效、合理處理制漿造紙廢水的方法，并盡可能多的對處理后的廢水和廢水中所含的有用物質進行資源化利用。其中在利用過程中如何實現污水處理的自動控制也是造紙企業一直在研究解決的問題之一。

　　發明內容

　　本發明要解決的技術問題是：提供一種污水處理自動控制系統及控制方法，能夠提高造紙廠所排污水的凈化處理效率，以克服現有技術的不足。

　　本發明的技術方案：一種污水處理自動控制系統，包括集水池、反應池、初儲池、生化池和二沉池，其中集水池通過第一抽水泵與反應池連接，反應池通過第一排放溝與初儲池連通，初儲池通過第二抽水泵與生化池連通，生化池通過第二排放溝與二沉池連通，在集水池設有第一浮球料位計，在反應池設有第二浮球料位計，在初儲池設有第三浮球料位計，在生化池設有第四浮球料位計;所述第一浮球料位計、第二浮球料位計、第三浮球料位計、第四浮球料位計的信號輸出端與控制器連接，控制器又與第一抽水泵、第二抽水泵的控制端導線連接。

　　所述控制器為PLC單片機。

　　本發明的有益效果是：

　　與現有技術相比，本發明主要優點是通過浮球料位計監測集水池、反應池、初儲池、生化池內水位，當生化池內的液體排出至第四浮球料位計的浮球恰好處于下限位處，浮球料位計發出信號給控制器，控制器控制第二抽水泵開始工作抽水;當初儲池內的水位排出至第三浮球料位計的浮球恰好處于下限位處，浮球料位計發出信號給控制器，控制器控制第二抽水泵停止工作，同時控制第一抽水泵開始抽水;當反應池內的水位排出至第二浮球料位計的浮球恰好處于下限位處，浮球料位計發出信號給控制器，控制器控制第一抽水泵開始工作，同時控制第二抽水泵停止工作;當集水池內的水位排出至第一浮球料位計的浮球恰好處于下限位處，浮球料位計發出信號給控制器，控制器控制第一抽水泵停止工作。本發明實現了污水處理流程的自動控制，節省了人力，提高了工作效率。
