申請日2015.09.29

　　公開(公告)日2016.04.13

　　IPC分類號C02F9/02; C02F9/08; C02F103/44

　　摘要

　　本實用新型涉及一種凈水及中水處理設備，包括箱體以及安裝在箱體內的自來水凈化機構和車輛清洗機構，與自來水連通的管道分成凈水供水支路和清洗支路，在所述的凈水供水支路上還安裝有與清洗支路連通的中水供水支路，所述的凈水供水支路與自來水凈化機構連通，中水供水支路以及清洗支路與所述的車輛清洗機構連通。本實用新型的優點是：不僅解決了人工添加洗車蠟液的人力成本，也通過自動顯示濾芯等主要配件的使用情況提高了凈水的質量，更顯著的是節約了我們寶貴的水資源，比以往技術將真正的讓我們進入低碳生活。

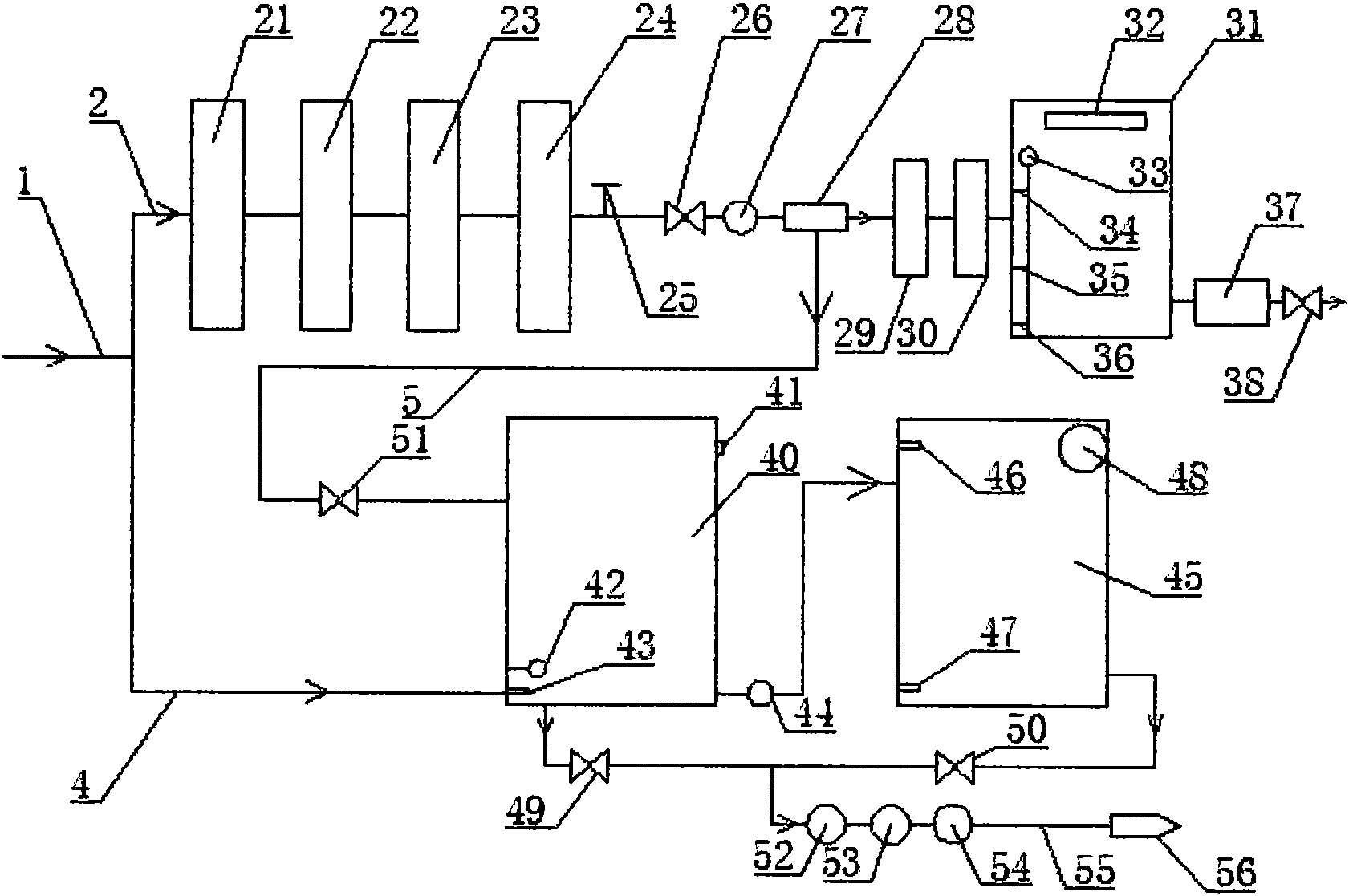

　　摘要附圖



　　權利要求書

　　1.一種凈水及中水處理設備，其特征在于，包括箱體以及安裝在箱體內的自來水凈化機構和車輛清洗機構，與自來水連通的管道分成凈水供水支路和清洗支路，在所述的凈水供水支路上還安裝有與清洗支路連通的中水供水支路，所述的凈水供水支路與自來水凈化機構連通，中水供水支路以及清洗支路與所述的車輛清洗機構連通。

　　2.根據權利要求1所述的凈水及中水處理設備，其特征在于，所述的自來水凈化機構包括依次通過管道連通的5UPP棉濾芯、活性炭濾芯、陽離子樹脂濾芯、1UPP棉濾芯、高壓泵、反滲透RO膜、活性炭層、麥飯石層和純凈水箱，該純凈水箱的出水口處通過管道依次安裝有紫外線消毒機構和出水電磁閥，在1UPP棉濾芯與高壓泵之間還安裝有低壓開關和進水電磁閥;在所述的純凈水箱內安裝有臭氧發生器和液位自動控制浮球，該液位自動控制浮球與純凈水箱內的進水傳感器、停水傳感器和報警傳感器動配合;所述的5UPP棉濾芯、活性炭濾芯、陽離子樹脂濾芯和1UPP棉濾芯均通過控制系統與安裝在箱體上的顯示屏連接。

　　3.根據權利要求1所述的凈水及中水處理設備，其特征在于，在所述中水供水支路上串聯有反沖洗電磁閥，該反沖洗電磁閥的一端與反滲透RO膜連通，另一端與車輛清洗機構的清水箱連通。

　　4.根據權利要求1或3所述的凈水及中水處理設備，其特征在于，所述的車輛清洗機構包括洗車蠟液箱和清水箱，在洗車蠟液箱內設置有蠟液噴灑泵、高液位傳感器和低液位傳感器，該清水箱的出水口通過第一增壓泵與洗車蠟液箱的進液口連通，該洗車蠟液箱的出液口與洗車水泵的進水口之間依次安裝有泡沫電磁閥、流量計和第二增壓泵，所述洗車水泵的出水口與洗車槍之間通過高壓噴管連通;所述的清水箱與流量計之間還安裝有一清水電磁閥;在清水箱內安裝有液位浮球開關和低液位傳感器。

　　5.根據權利要求4所述的凈水及中水處理設備，其特征在于，所述的清水箱的上部設置有溢流口。

　　說明書

　　凈水及中水處理設備

　　技術領域

　　本實用新型涉及一種凈水及中水處理設備。

　　背景技術

　　目前市場上現有產品單從返滲透自助凈水機看，都會產生較大比例的中水，中水產生后直接進入排污管道產生浪費;平均出1噸凈水，就要白白浪費3噸左右的中水;從市場現有的自助洗車機來看，洗車用水的來源均來自市政用水。

　　從上兩點可以看出，在目前全球水資源匱乏，我國提倡節能環保、低碳生活的情況下，以上兩種產品都是對水資源的極大浪費。針對這種情況，我們研發出本技術，將兩種設備合為一體，在反滲透技術生產出凈水保障正常生產生活用水后，再利用余下的中水做為洗車主要供水源。這樣也為環保事業做出一份努力。

　　發明內容

　　為克服現有技術的缺陷，本實用新型提供一種凈水及中水處理設備，本實用新型的技術方案是：一種凈水及中水處理設備，包括箱體以及安裝在箱體內的自來水凈化機構和車輛清洗機構，與自來水連通的管道分成凈水供水支路和清洗支路，在所述的凈水供水支路上還安 裝有與清洗支路連通的中水供水支路，所述的凈水供水支路與自來水凈化機構連通，中水供水支路以及清洗支路與所述的車輛清洗機構連通。

　　所述的自來水凈化機構包括依次通過管道連通的5UPP棉濾芯、活性炭濾芯、陽離子樹脂濾芯、1UPP棉濾芯、高壓泵、反滲透RO膜、活性炭層、麥飯石層和純凈水箱，該純凈水箱的出水口處通過管道依次安裝有紫外線消毒機構和出水電磁閥，在1UPP棉濾芯與高壓泵之間還安裝有低壓開關和進水電磁閥;在所述的純凈水箱內安裝有臭氧發生器和液位自動控制浮球，該液位自動控制浮球與純凈水箱內的進水傳感器、停水傳感器和報警傳感器動配合;所述的5UPP棉濾芯、活性炭濾芯、陽離子樹脂濾芯和1UPP棉濾芯均通過控制系統與安裝在箱體上的顯示屏連接。

　　在所述中水供水支路上串聯有反沖洗電磁閥，該反沖洗電磁閥的一端與反滲透RO膜連通，另一端與車輛清洗機構的清水箱連通。

　　所述的車輛清洗機構包括洗車蠟液箱和清水箱，在洗車蠟液箱內設置有蠟液噴灑泵、高液位傳感器和低液位傳感器，該清水箱的出水口通過第一增壓泵與洗車蠟液箱的進液口連通，該洗車蠟液箱的出液口與洗車水泵的進水口之間依次安裝有泡沫電磁閥、流量計和第二增壓泵，所述洗車水泵的出水口與洗車槍之間通過高壓噴管連通;所述的清水箱與流量計之間還安裝有一清水電磁閥;在清水箱內安裝有液位浮球開關和低液位傳感器。

　　所述的清水箱的上部設置有溢流口。

　　本實用新型的優點是：不僅解決了人工添加洗車蠟液的人力成本，也通過自動顯示濾芯等主要配件的使用情況提高了凈水的質量，更顯著的是節約了我們寶貴的水資源，比以往技術將真正的讓我們進入低碳生活。
