申請日2015.09.29
公開(公告)日2016.02.24
IPC分類號C02F9/14; C02F103/30
摘要
本實用新型公開了一種染色車間污水處理系統，包括依次連接的集水池、熱交換機、調節池、平流沉淀池、生物接觸氧化池、二次沉淀池、砂濾池、過濾機組。該方案提供了一種染色車間污水處理系統，廢水處理效率高，出水凈水率好，經濟環保有效。

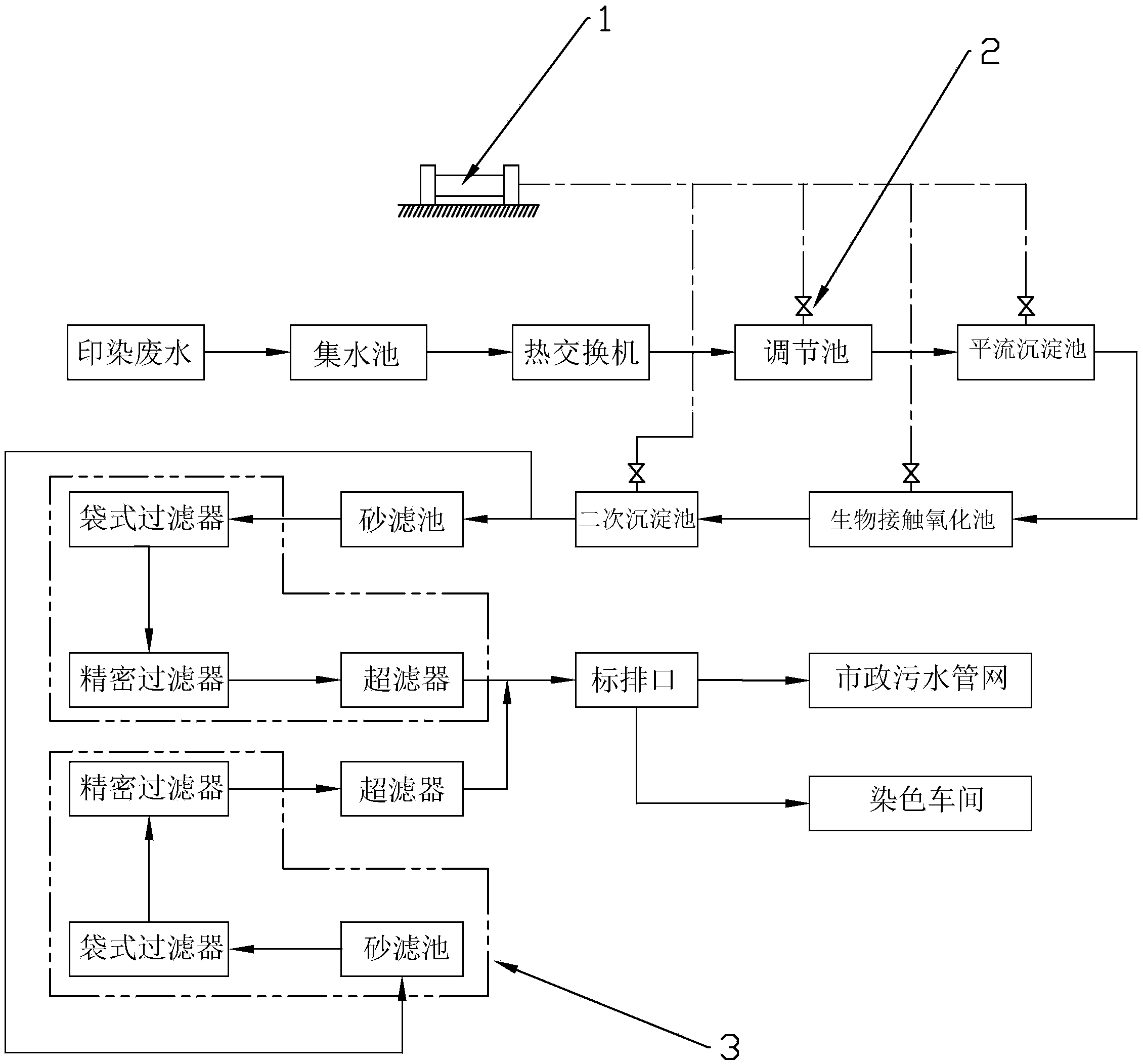

摘要附圖
權利要求書
1.一種染色車間污水處理系統，其特征是:
包括依次連接的集水池、熱交換機、調節池、平流沉淀池、生物接觸氧化池、二次沉淀池、砂濾池、過濾機組;
所述集水池連接染色車間的廢水管道，用于收集染色車間的染色廢水;
所述熱交換機連接集水池的排水口，用于染色廢水的降溫;
所述調節池連接熱交換機的排水口，所述調節池內含有片堿水溶液，用于染色廢水的初步沉降;
所述平流沉淀池連接調節池的排水口;
所述生物接觸氧化池的池體內設有填料，填料上附著有細菌微生物，池體底部設有曝氣裝置，用于污水的充氧;
所述二次沉淀池連接生物接觸氧化池的排水口，用于去除生物懸浮顆粒;
所述砂濾池內填充有石英砂制成的濾料，用于除去水中的大顆粒物;
所述過濾機組連接砂濾池的出水口，用于除去水中的小顆粒物。
2.根據權利要求1所述的染色車間污水處理系統，其特征是：所述過濾機組包括依次連接的袋式過濾器、精密過濾器和超濾器，所述袋式過濾器內設有不銹鋼濾袋，所述精密過濾器內設有鈦濾芯或者活性炭濾芯，所述超濾器用于截留污水中膠體大小的顆粒。
3.根據權利要求2所述的染色車間污水處理系統，其特征是：所述超濾器連接有標排口，標排口設置兩個出水管，一個出水管連接市政污水管網，另一個出水管連接染色車間的進水管道。
4.根據權利要求3所述的染色車間污水處理系統，其特征是：所述調節池、平流沉淀池、生物接觸氧化池、二次沉淀池的底部分布設有若干泥坑，泥坑連接有排泥管道，排泥管道上設有閥門，排泥管道連接有臥式螺旋卸料沉降離心機。
5.根據權利要求4所述的染色車間污水處理系統，其特征是：所述砂濾池、過濾機組分別設有兩組在污水處理系統中。
說明書
染色車間污水處理系統
技術領域
本實用新型涉及一種染色車間污水處理系統，屬于污水處理領域。
背景技術
紡織印染行業是工業廢水排放大戶，近年來由于化學纖維織物的發展，仿真絲的興起和印染后整理技術的進步，使化學漿料、人造絲堿解物(主要是鄰苯二甲酸類物質)、新型助劑等難生化降解的有機物大量進入印染廢水，其化學好氧量(COD)濃度也由原來的數百ms/L上升到2000—3000mg/L，而生化好氧量(BOD)的增加幅度沒有COD增幅大，大大增加了廢水的處理難度，傳統的生物處理、氣浮處理、化學處理等對COD的去除率大大降低。因此開發經濟有效的印染廢水處理技術日益成為當今環保行業關注的課題。
實用新型內容
針對現有技術存在的不足，本實用新型的目的在于提供一種染色車間污水處理系統，廢水處理效率高，出水凈水率好，經濟環保有效。
為實現上述目的，本實用新型提供了如下技術方案：一種染色車間污水處理系統，包括依次連接的集水池、熱交換機、調節池、平流沉淀池、生物接觸氧化池、二次沉淀池、砂濾池、過濾機組;
所述集水池連接染色車間的廢水管道，用于收集染色車間的染色廢水;
所述熱交換機連接集水池的排水口，用于染色廢水的降溫;
所述調節池連接熱交換機的排水口，所述調節池內含有片堿水溶液，用于染色廢水的初步沉降;
所述平流沉淀池連接調節池的排水口，所述平流沉淀池內含有硫酸亞鐵、石灰水溶液;
所述生物接觸氧化池的池體內設有填料，填料上附著有細菌微生物，池體底部設有曝氣裝置，用于污水的充氧;
所述二次沉淀池連接生物接觸氧化池的排水口，用于去除生物懸浮顆粒;
所述砂濾池內填充有石英砂制成的濾料，用于除去水中的大顆粒物;
所述過濾機組連接砂濾池的出水口，用于除去水中的小顆粒物。
優選的，所述過濾機組包括依次連接的袋式過濾器、精密過濾器和超濾器，所述袋式過濾器內設有不銹鋼濾袋，所述精密過濾器內設有鈦濾芯或者活性炭濾芯，所述超濾器用于截留污水中膠體大小的顆粒。
優選的，所述超濾器連接有標排口，標排口設置兩個出水管，一個出水管連接市政污水管網，另一個出水管連接染色車間的進水管道。
優選的，所述調節池、平流沉淀池、生物接觸氧化池、二次沉淀池的底部分布設有若干泥坑，泥坑連接有排泥管道，排泥管道上設有閥門，排泥管道連接有臥式螺旋卸料沉降離心機。
優選的，所述砂濾池、過濾機組分別設有兩組在污水處理系統中。
通過采用上述技術方案，由于染色車間用水通常都是高溫進行染色，排出的染色污水問題通常還有70-80℃左右，如果不進行初步冷卻，容易影響后面的工序凈化，如片堿的化學性質、生物接觸氧化池中微生物的耐受力(容易因高溫死亡)。片堿通過沉淀消除水中重金屬離子，并具有中和污水的能力，保證后續微生物的生存條件。后續的平流沉淀池、生物接觸氧化池、二次沉淀池、砂濾池、過濾機組依次發揮其作用，能夠逐步清楚污水中的雜質，使污水得以回收利用。這種污水處理系統，廢水處理效率高，出水凈水率好，經濟環保有效。
