申請日2015.09.29
公開(公告)日2016.01.06
IPC分類號G01N15/04
摘要
本發明涉及污水處理技術領域。尤其涉及一種污泥沉降比觀測裝置，該污泥沉降比觀測裝置包括箱體、量筒、出液管及進液管，所述箱體包括第一箱體及第二箱體，所述量筒設置于所述第一箱體上，所述第一箱體上對應于所述量筒分別設置有紅外傳感器及攝像機，所述進液管與所述量筒底部連接，所述出液管與所述量筒的底部連接。本發明提供的污泥沉降比觀測裝置中混合液通過進液管進入，使用攝像機對量筒觀測后，通過出液管流出。本發明替代了人工操作，實現自動檢測，具有結構簡單、效率高及誤差小的優點。

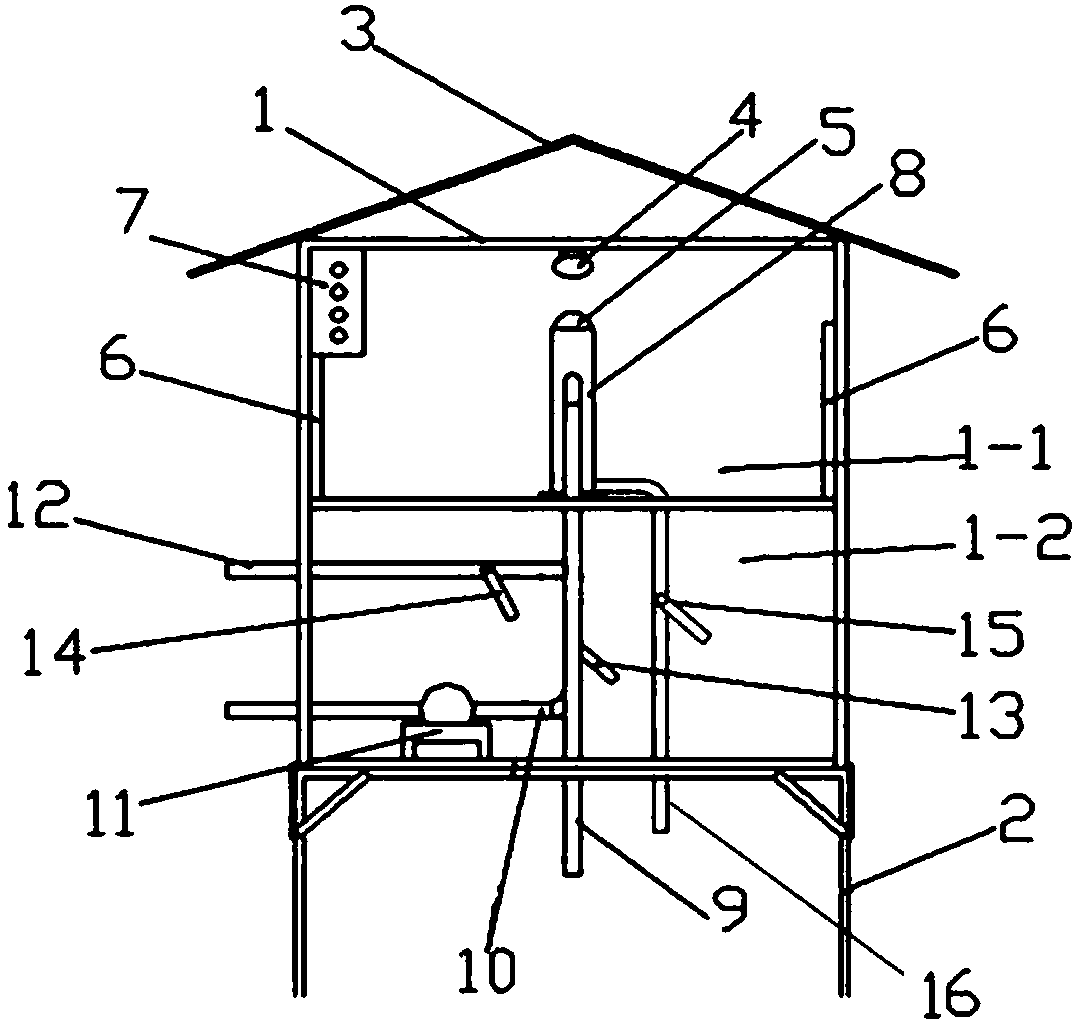

摘要附圖
權利要求書
1.一種污泥沉降比觀測裝置，其特征在于：包括箱體(1)、量筒 (8)、出液管(16)及進液管(10)，所述箱體(1)包括第一箱體(1-1) 及第二箱體(1-2)，所述量筒(8)設置于所述第一箱體(1-1)上，所 述第一箱體(1-1)上對應于所述量筒(8)分別設置有紅外傳感器(6) 及攝像機(5)，所述進液管(10)與所述量筒(8)底部連接，所述出 液管(16)與所述量筒(8)的底部連接。
2.根據權利要求1所述的污泥沉降比觀測裝置，其特征在于：還 包括與所述量筒(8)頂部連接的溢流管(9)。
3.根據權利要求1所述的污泥沉降比觀測裝置，其特征在于：還 包括與所述進液管(10)連通的自來水管(12)。
4.根據權利要求1所述的污泥沉降比觀測裝置，其特征在于：還 包括與所述進液管(10)連接的增壓泵(11)，所述增壓泵(11)設置 于所述第二箱體(1-2)上。
5.根據權利要求1所述的污泥沉降比觀測裝置，其特征在于：還 包括對應于所述攝像機(5)設置于所述第一箱體(1-1)上的照明光源 (4)。
6.根據權利要求1所述的污泥沉降比觀測裝置，其特征在于：還 包括對應于所述紅外傳感器(6)設置于所述第一箱體(1-1)上的控制 模塊(7)。
7.根據權利要求1所述的污泥沉降比觀測裝置，其特征在于：所 述進液管(10)上設置有進液電磁閥(13)，所述自來水管(12)上設 置有沖洗電磁閥(14)，所述出液管(16)上設置有放空電磁閥(15)。
8.根據權利要求1所述的污泥沉降比觀測裝置，其特征在于：還 包括設置于所述第一箱體(1-1)上的遮雨棚(3)。
9.根據權利要求1所述的污泥沉降比觀測裝置，其特征在于：所 述箱體(1)的材質為不銹鋼。
10.一種應用如1-9任意一項所述的污泥沉降比觀測裝置的觀測方 法，其特征在于，具體步驟為：
S1、取樣，混合液(17)通過進液管(10)進入量筒(8)內;
S2、觀測，紅外傳感器(6)觀測量筒(8)內混合液沉淀后，攝 像機(5)開啟觀測;
S3、清洗，觀測后的混合液(17)從出液管(16)流出，對量筒 (8)進行清洗。
說明書
一種污泥沉降比觀測裝置及應用該裝置的觀測方法
技術領域
本發明涉及污水處理技術領域，尤其涉及一種污泥沉降比觀測裝 置及應用該裝置的觀測方法。
背景技術
污水凈化的重要環節，首先是污水中有機物在曝氣池中微生物的 作用下合成菌膠團的過程，其次是菌體有機物的絮凝、沉淀和分離過 程;由此推論、研究證明，影響污水處理質量的主要因素：首先是曝 氣池中由菌體有機物形成的活性污泥濃度的大小;其次是活性污泥凝 聚、沉淀性能的好壞。而污泥沉降比是指曝氣池混合液在1000ml量筒 中，靜置、沉淀30min后，沉淀污泥與混合液之體積比。在以活性污 泥法處理污水的污水處理廠，影響污水處理工藝運行效果的因素很多， 在缺乏經驗數據支持情況下，運行管理人員均以沉降比作為指導運行 的主要參數，首先因?yàn)樗哂胁僮骱?jiǎn)單、歷時短的特點;其次，運行 管理人員、工藝工程師可以通過觀測污泥沉降比隨時觀察活性污泥的 絮凝、沉淀過程，了解活性污泥特性，掌握活性污泥量，判斷曝氣池 工藝運行情況，為工藝調整提供科學依據，從而由此控制污水處理效 果，保證出水水質的目的。
目前國內外沉降比觀測的通行做法是工藝人員生產現場量筒取樣 觀測或化驗人員取樣至實驗室進行觀測。具有效率低，誤差大等問題。 污水處理技術發展至今，所有重要運行參數均可實現儀器在線實時監 測，唯獨沉降比觀測及讀取需要人工操作。在智慧物聯高速發展的時 代背景下，污水處理廠運行模式正在向高度自動化、智能化轉變。人 工觀測沉降比這一操作模式亟待改變。
發明內容
(一)要解決的技術問題
本發明要解決的技術問題是目前國內外沉降比觀測的通行做法是 工藝人員生產現場量筒取樣觀測或化驗人員取樣至實驗室進行觀測， 具有效率低，誤差大等問題的問題。
(二)技術方案
為了解決上述技術問題，本發明提供一種污泥沉降比觀測裝置， 包括箱體、量筒、出液管及進液管，所述箱體包括第一箱體及第二箱 體，所述量筒設置于所述第一箱體上，所述第一箱體上對應于所述量 筒分別設置有紅外傳感器及攝像機，所述進液管與所述量筒底部連接， 所述出液管與所述量筒的底部連接。
優選的，還包括與所述量筒頂部連接的溢流管。
優選的，還包括與所述進液管連通的自來水管。
優選的，還包括與所述進液管連接的增壓泵，所述增壓泵設置于 所述第二箱體上。
優選的，還包括對應于所述攝像機設置于所述第一箱體上的照明 光源。
優選的，還包括對應于所述紅外傳感器設置于所述第一箱體上的 控制模塊。
優選的，所述進液管上設置有進液電磁閥，所述自來水管上設置 有沖洗電磁閥，所述出液管上設置有放空電磁閥。
優選的，還包括設置于所述第一箱體上的遮雨棚。
優選的，所述箱體的材質為不銹鋼。
本發明還提供一種污泥沉降比觀測方法，其中，具體步驟為：
S1、取樣，混合液通過進液管進入量筒內;
S2、觀測，紅外傳感器觀測量筒內混合液沉淀后，攝像機開啟觀 測;
S3、清洗，觀測后的混合液從出液管流出，對量筒進行清洗。
(三)有益效果
本發明的上述技術方案具有如下優點：本發明提供的污泥沉降比 觀測裝置中箱體包括第一箱體及第二箱體，量筒設置于第一箱體上， 第一箱體上對應于量筒分別設置有紅外傳感器及攝像機，進液管與量 筒底部連接，出液管與量筒的底部連接。本發明提供的污泥沉降比觀 測裝置中混合液通過進液管進入，使用攝像機對量筒觀測后，通過出 液管流出。本發明替代了人工操作，實現自動檢測，具有結構簡單、 效率高及誤差小的優點。
