申請日2015.09.29

　　公開(公告)日2015.12.09

　　IPC分類號C02F9/14; C02F103/14; C02F11/12; C02F11/04

　　摘要

　　本發明公開了一種水溶性涂料生產廢水處理系統，包括依次經廢水管路連通的調節池和電絮凝處理裝置，綜合調節池內的水經生化泵輸送至生化處理裝置，所述的生化處理裝置的產水溢流至中間水箱，所述的中間水箱經介質過濾機構進行深度處理后接排放口，所述的慢混池包括設置在慢混池的池體內的攪拌器以及向所述的池體內添加藥劑的PAM添加機構和PAC添加機構。本發明采用電絮凝+生化+石英砂過濾器+炭濾+袋式過濾的處理方式，利用電絮凝設備對水性涂料廢水進行前處理，有處理效果好、自動化程度高可實現全自動運行、操作安全和運行穩定等優勢。

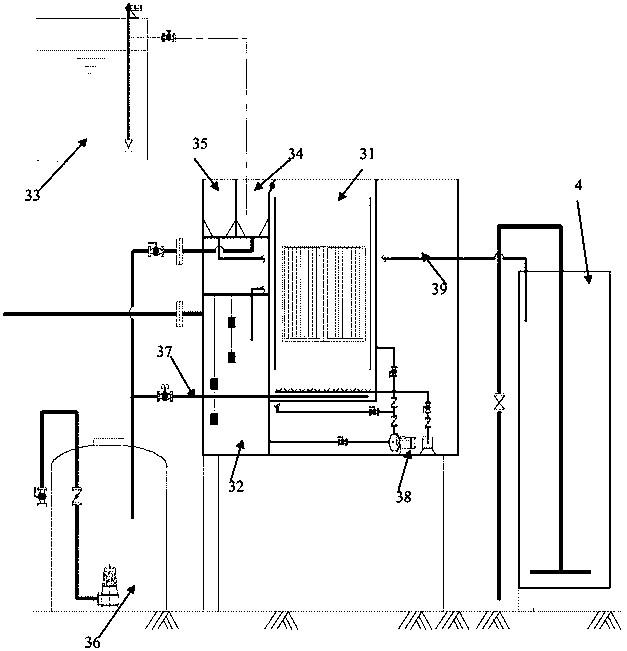

　　摘要附圖



　　權利要求書

　　1.一種水溶性涂料生產廢水處理系統，其特征在于，包括依次經廢水管路 連通的調節池和電絮凝處理裝置，所述的電絮凝處理裝置的產水經中間出水管 溢流至曝氣池，所述的曝氣池后部依次以溢流方式設置有慢混池、一級沉淀池 和緩沖水箱，所述的緩沖水箱后部設置有依次以溢流方式設置的混凝池、二級 沉淀池和中和池，所述的中和池設置有中和加酸機構以將廢水調為中性，所述 的中和池內的廢水經中和泵輸送至綜合調節池，綜合調節池內的水經生化泵輸 送至生化處理裝置，所述的生化處理裝置的產水溢流至中間水箱，所述的中間 水箱經介質過濾機構進行深度處理后接排放口，所述的慢混池包括設置在慢混 池的池體內的攪拌器以及向所述的池體內添加藥劑的PAM添加機構和PAC添加 機構。

　　2.如權利要求1所述的水溶性涂料生產廢水處理系統，其特征在于，所述 的生化處理裝置包括以及以溢流連通的方式設置的厭氧池、缺氧池、接觸氧化 池和二沉池，接觸氧化池內填料為彈性立體填料，所述的填料底部設置有曝氣 管。

　　3.如權利要求2所述的水溶性涂料生產廢水處理系統，其特征在于，所述 的介質過濾機構包括依次與中間水箱連通的中間水泵、石英砂過濾器、活性炭 過濾器和袋式過濾器。

　　4.如權利要求3所述的水溶性涂料生產廢水處理系統，其特征在于，所述 的電絮凝處理裝置包括第一污泥池、電絮凝器、pH調節池、與所述的pH調節池 匹配的加酸機構，刮渣機以及設置在pH調節池上部的用以接收刮渣機收集的浮 渣的浮渣格和與所述的浮渣格并排設置的出水格，所述的浮渣格和出水格相鄰 設置且中間以濾渣格隔開，所述的浮渣格底部經第一污泥管連通至第一污泥池， 所述的出水格底部經由底出水管連通至曝氣池，所述的電絮凝器包括箱殼體、 設置在箱殼體內部的反應電極，設置在反應電極下方的內曝氣機構，進水由泵 進水管與pH調節池連通且出水由電絮凝進水管連通至箱殼體側下部的進液泵， 所述的箱殼體的側上部設置有連通至曝氣池的溢流出水管;所述的箱殼體的底 部設置有第二污泥管以將沉降污泥輸送至第一污泥池。

　　5.如權利要求4所述的水溶性涂料生產廢水處理系統，其特征在于，所述 的泵進水管還旁接有清水管以利用清水對電絮凝器進行清洗，所述的電絮凝進 水管延伸至反應極板下方且在管體上設置有多個出水小孔以實現均勻布水，所 述的進液泵的出水口還并接有連通至pH調節池的進液回流管。

　　6.如權利要求4所述的水溶性涂料生產廢水處理系統，其特征在于，還包 括污泥處理子系統，其包括用以收集所述的一次沉淀池和二級沉淀池第二污泥 池，所述的第二污泥池以及第一污泥池內的污泥經污泥泵輸送至厭氧池和缺氧 池以及污泥攪拌罐，污泥攪拌罐內的污泥被輸送至壓濾機，產生的污泥塊外運， 產生的壓濾水回流調節池。

　　7.如權利要求3所述的水溶性涂料生產廢水處理系統，其特征在于，還包 括用以暫存好氧池排出的污泥的第三污泥池，所述的第三污泥池內設置有通過 第三污泥管連通至污泥攪拌罐的潛污泵。

　　8.使用如權利要求6所述的水溶性涂料生產廢水處理系統的廢水處理方 法，其特征在于，包括以下步驟

　　1)將調節池內的原水由原水泵輸送至電絮凝處理裝置，

　　2)在電絮凝處理裝置的pH調節池內將原水的pH值調至4-5，然后泵入電 絮凝器，電絮凝器中上部的溢流出水管及底出水管將產水排放至曝氣池，

　　3)在曝氣池內通入的空氣將Fe2+氧化成Fe3+，同時加堿使pH值調到9-10 以形成Fe(OH)2和Fe(OH)3膠體;

　　4)原水和Fe(OH)2和Fe(OH)3膠體自流到慢混池中，通過投加混凝劑和 助凝劑使懸浮物和膠體脫穩;

　　5)脫穩的懸浮物和膠體隨原水進入一級沉淀池并形成沉淀下沉，實現固液 分離;

　　6)清水溢流經緩沖水箱后泵入混凝池，混凝池中投加氫氧化鈣將水的pH 調成9-11并使磷酸鹽與鈣離子反應，

　　7)待處理水溢流至二級沉淀池內并使生成的沉淀下沉實現廢水中磷去除;

　　8)清水溢流至中和池，在中和池內加酸將待處理水的pH調成中性，并投 加氮源和磷源以滿足生化處理廢水的要求，然后中和泵將廢水打到生化池中的 生化處理裝置，生化處理的出水經收集后由增壓泵將廢水提升到石英砂過濾器、 活性炭過濾器以及袋式過濾器進行深度處理后達到排放標準。

　　9.如權利要求8所述的廢水處理方法，其特征在于，步驟8)中所述的生 化處理裝置厭氧池的溶解氧小于0.1mg/L，缺氧池的溶解氧在0.3mg/L-0.5 mg/L，接觸氧化池中溶解氧為2-4mg/L,所述的生化處理裝置厭氧池的水力停留 時間為3h，缺氧池的水力停留時間為3h，接觸氧化池中水力停留時間為5h。

　　說明書

　　水溶性涂料生產廢水處理系統及廢水處理方法

　　技術領域

　　本發明涉及污水處理技術領域，特別是涉及一種水溶性涂料生產廢水處理 系統及廢水處理方法。

　　背景技術

　　隨著經濟的快速發展和國民生活水平的不斷提高,室內裝飾裝修成為了一 種時尚，這就使涂料在日常生活中得到廣泛的應用。也使涂料工業迅速發展。 但是涂料行業廢水問題也凸顯出來，一般涂料生產廢水，如中山裕北涂料有限 公司的涂料生產廢水主要來源是清洗涂料罐的廢水，PH一般在6.5-7.5，COD一 般在16500-34600，廢水具有水量小、水質變化大、成分復雜且有毒、難以生物 降解的高分子有機化合物含量較高，直接排放會對環境造成重大危害。

　　發明內容

　　本發明的目的是針對現有技術中存在的技術缺陷，而提供一種水溶性涂料 生產廢水處理系統及廢水處理方法。

　　為實現本發明的目的所采用的技術方案是：

　　一種水溶性涂料生產廢水處理系統，包括依次經廢水管路連通的調節池和 電絮凝處理裝置，所述的電絮凝處理裝置的產水經中間出水管溢流至曝氣池， 所述的曝氣池后部依次以溢流方式設置有慢混池、一級沉淀池和緩沖水箱，所 述的緩沖水箱后部設置有依次以溢流方式設置的混凝池、二級沉淀池和中和池， 所述的中和池設置有中和加酸機構以將廢水調為中性，所述的中和池內的廢水 經中和泵輸送至綜合調節池，綜合調節池內的水經生化泵輸送至生化處理裝置， 所述的生化處理裝置的產水溢流至中間水箱，所述的中間水箱經介質過濾機構 進行深度處理后接排放口，所述的慢混池包括設置在慢混池的池體內的攪拌器 以及向所述的池體內添加藥劑的PAM添加機構和PAC添加機構。

　　所述的生化處理裝置包括以及以溢流連通的方式設置的厭氧池、缺氧池、 接觸氧化池和二沉池，接觸氧化池內填料為彈性立體填料，所述的填料底部設 置有曝氣管。

　　所述的介質過濾機構包括依次與中間水箱連通的中間水泵、石英砂過濾器、 活性炭過濾器和袋式過濾器。

　　所述的電絮凝處理裝置包括第一污泥池、電絮凝器、pH調節池、與所述的 pH調節池匹配的加酸機構，刮渣機以及設置在pH調節池上部的用以接收刮渣機 收集的浮渣的浮渣格和與所述的浮渣格并排設置的出水格，所述的浮渣格和出 水格相鄰設置且中間以濾渣格隔開，所述的浮渣格底部經第一污泥管連通至第 一污泥池，所述的出水格底部經由底出水管連通至曝氣池，所述的電絮凝器包 括箱殼體、設置在箱殼體內部的反應電極，設置在反應電極下方的內曝氣機構， 進水由泵進水管與pH調節池連通且出水由電絮凝進水管連通至箱殼體側下部的 進液泵，所述的箱殼體的側上部設置有連通至曝氣池的溢流出水管;所述的箱 殼體的底部設置有第二污泥管以將沉降污泥輸送至第一污泥池。

　　所述的泵進水管還旁接有清水管以利用清水對電絮凝器進行清洗，所述的 電絮凝進水管延伸至反應極板下方且在管體上設置有多個出水小孔以實現均勻 布水，所述的進液泵的出水口還并接有連通至pH調節池的進液回流管。

　　還包括污泥處理子系統，其包括用以收集所述的一次沉淀池和二級沉淀池 第二污泥池，所述的第二污泥池以及第一污泥池內的污泥經污泥泵輸送至厭氧 池和缺氧池以及污泥攪拌罐，污泥攪拌罐內的污泥被輸送至壓濾機，產生的污 泥塊外運，產生的壓濾水回流調節池。

　　還包括用以暫存好氧池排出的污泥的第三污泥池，所述的第三污泥池內設 置有通過第三污泥管連通至污泥攪拌罐的潛污泵。

　　使用所述的水溶性涂料生產廢水處理系統的廢水處理方法，包括以下步驟

　　1)將調節池內的原水由原水泵輸送至電絮凝處理裝置，

　　2)在電絮凝處理裝置的pH調節池內將原水的pH值調至4-5，然后泵入電 絮凝器，電絮凝器中上部的溢流出水管及底出水管將產水排放至曝氣池，

　　3)在曝氣池內通入的空氣將Fe2+氧化成Fe3+，同時加堿使pH值調到9-10 以形成Fe(OH)2和Fe(OH)3膠體;

　　4)原水和Fe(OH)2和Fe(OH)3膠體自流到慢混池中，通過投加混凝劑和 助凝劑使懸浮物和膠體脫穩;

　　5)脫穩的懸浮物和膠體隨原水進入一級沉淀池并形成沉淀下沉，實現固液 分離;

　　6)清水溢流經緩沖水箱后泵入混凝池，混凝池中投加氫氧化鈣將水的pH 調成9-11并使磷酸鹽與鈣離子反應，

　　7)待處理水溢流至二級沉淀池內并使生成的沉淀下沉實現廢水中磷去除;

　　8)清水溢流至中和池，在中和池內加酸將待處理水的pH調成中性，并投 加氮源和磷源以滿足生化處理廢水的要求，然后中和泵將廢水打到生化池中的 生化處理裝置，生化處理的出水經收集后由增壓泵將廢水提升到石英砂過濾器、 活性炭過濾器以及袋式過濾器進行深度處理后達到排放標準。

　　步驟8)中所述的生化處理裝置厭氧池的溶解氧小于0.1mg/L，缺氧池的 溶解氧在0.3mg/L-0.5mg/L，接觸氧化池中溶解氧為2-4mg/L,所述的生化處 理裝置厭氧池的水力停留時間為3h，缺氧池的水力停留時間為3h，接觸氧化池 中水力停留時間為5h。

　　與現有技術相比，本發明的有益效果是：

　　本發明采用電絮凝+生化+石英砂過濾器+炭濾+袋式過濾的處理方式，利用 電絮凝設備對水性涂料廢水進行前處理，與傳統方法相比，不需投加大量藥劑， 降低了運行費用。通過厭氧菌和好氧菌的對廢水的交替處理，對水中有機污染 物進行大部分去除，同時對氨氮、磷等其他污染物進行去除。以砂濾+炭濾+袋 式過濾器作為深度處理。具有處理效果好、自動化程度高可實現全自動運行、 操作安全和運行穩定等優勢。
