申請日2015.09.29

　　公開(公告)日2015.12.02

　　IPC分類號C02F11/00

　　摘要

　　本發明提供了一種具有脫鹽效果的污泥預處理工藝，包括以下步驟：1)、將污泥置于酸洗裝置中，然后投入酸進行酸洗，攪拌反應后分離，得脫鹽污泥與含有無機鹽的酸洗液，酸洗液pH<2;2)、將步驟1)中的酸洗液投入提純池，并加入中強堿調節pH至4-8，得提純液與沉淀物，提純液進入污水處理裝置;3)、將步驟2)中的沉淀物投入調配池并加入無機酸，得絮凝劑;4)將步驟1)中的脫鹽污泥投入酸度回調池，然后加入中強堿，使pH>6，所得反應物進入污泥處理。本發明設于常規污泥處理工藝前端，經本工藝處理后，污泥中的無機鹽類減少50-90%，提取出的無機鹽可以制成絮凝劑、化肥原料或建材。提高了污泥后續處理處置效率，降低了處理處置設施規模和運營成本。

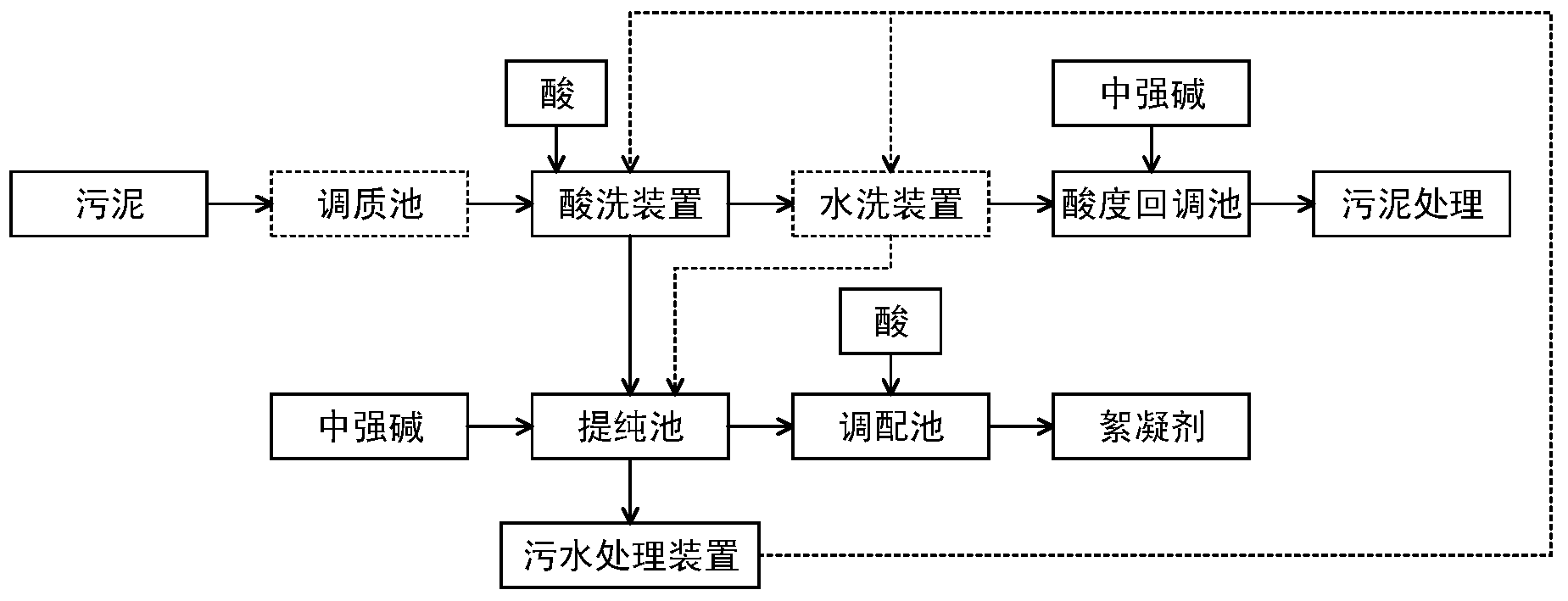

　　摘要附圖



　　權利要求書

　　1.一種具有脫鹽效果的污泥預處理工藝，設于污泥處理前端，其特征 在于：該工藝包括以下步驟：

　　1)、將污泥置于酸洗裝置中，然后投入無機酸或有機酸進行酸洗，充 分?jǐn)嚢璺磻?yīng)，然后分離，得脫鹽污泥與含有無機鹽的酸洗液，所述酸洗液 pH<2;

　　2)、將步驟1)中的酸洗液投入提純池，再向提純池內加入中強堿，調 節pH至4-8，反應得提純液與無機沉淀物，所述提純液進入污水處理裝置;

　　3)、將步驟2)中的無機沉淀物投入調配池，并加入無機酸，充分?jǐn)嚢?反應，得絮凝劑;

　　4)、將步驟1)中的脫鹽污泥投入酸度回調池，然后加入中強堿，使 pH>6，所得反應物進入污泥處理。

　　2.根據權利要求1所述的一種具有脫鹽效果的污泥預處理工藝，其特 征在于：當步驟1)中污泥的含水率為85%-99.8%時，直接將污泥置于酸洗 裝置中;當步驟1)中的污泥含水率低于85%時，將污泥置于污泥調質池， 加水調制并稀釋至含水率為85-99.8%，然后投入酸洗裝置中。

　　3.根據權利要求1所述的一種具有脫鹽效果的污泥預處理工藝，其特 征在于：步驟1)中的脫鹽污泥酸洗后至少經過一次水洗后再進入酸度回調 池，且酸洗液與每次水洗后的上清液匯總成洗液，末次水洗后的水洗污泥進 入污泥處理。

　　4.根據權利要求1或3所述的一種具有脫鹽效果的污泥預處理工藝， 其特征在于：步驟1)中的脫鹽污泥酸洗后需依次經過兩次水洗再進入酸度 回調池，對脫鹽污泥進行一次水洗并分離得一次水洗上清液與一次水洗污 泥，對一次水洗污泥進行二次水洗并分離，得二次水洗上清液與二次水洗污 泥，所述酸洗液、一次水洗上清液與二次水洗上清液混合得洗液，所述洗液 PH<3，優選地，酸洗、一次水洗與二次水洗的用水來自污水處理裝置處理后 的出水。

　　5.根據權利要求3所述的一種具有脫鹽效果的污泥預處理工藝，其特 征在于：步驟1)中的分離方式為重力濃縮、氣浮濃縮、離心或過濾。

　　6.根據權利要求1所述的一種具有脫鹽效果的污泥預處理工藝，其特 征在于：步驟1)中的攪拌反應時間為至少30分鐘。

　　7.根據權利要求1所述的一種具有脫鹽效果的污泥預處理工藝，其特 征在于：所述中強堿為氧化鈣、氫氧化鈣、氫氧化鈉、氧化鎂、氫氧化鎂或 氫氧化鉀中的一種或幾種。

　　8.根據權利要求1所述的一種具有脫鹽效果的污泥預處理工藝，其特 征在于：所述有機酸為草酸，所述無機酸為鹽酸、硫酸或硝酸。

　　9.根據權利要求1所述的一種具有脫鹽效果的污泥預處理工藝，其特 征在于：將步驟2)中的沉淀物投入調配池，并加入硫酸，充分?jǐn)嚢璺磻?yīng)， 使pH<4，得無機絮凝劑;

　　或?qū)⒉襟E2)中的沉淀物排入污泥脫水裝置進行脫水，脫水方式為板框 脫水、帶式脫水或離心脫水，脫水后物料或作為含磷化肥原料，或加入水泥 進入造粒裝置制成磚材，造粒裝置為環模制粒機或平模制粒機。

　　10.根據權利要求1所述的一種具有脫鹽效果的污泥預處理工藝，其特 征在于：所述污泥處理包括污泥厭氧消化、污泥好氧堆肥、污泥厭氧堆肥、 污泥干化焚燒、污泥高溫?zé)峤狻⑽勰嗟鞍滋崛』蛭勰嗟鞍罪暳稀?/P>

　　說明書

　　一種具有脫鹽效果的污泥預處理工藝

　　技術領域

　　本發明屬于污泥處理領域，尤其是涉及一種具有脫鹽效果的污泥預處理 工藝。

　　背景技術

　　隨著近年來污水處理排放標準的提高，傳統的污水廠生化處理工藝已經 無法滿足總磷的排放要求，同時考慮到成本因素，多數水廠采用化學除磷的 方法，在處理工藝中加入大量鐵鹽或鋁鹽絮凝劑，使水廠活性污泥中混入了 大量的無機金屬鹽，進而使混合污泥中的有機質成分降低，最終導致在污水 廠的污泥當中，無機鹽類占到干污泥組分的35%甚至更多，給污泥的后續處 理處置帶來諸多問題。例如，污泥中有機成分的降低導致了厭氧消化與好氧 堆肥處理效率的降低，污泥中無機成分較多導致污泥熱值的降低亦使得污泥 的干化焚燒成本大幅增加等等。另外，對于城市給水廠，在處理工藝中因需 要去除水中的懸浮物，同樣會投入大量絮凝劑，導致給水廠污泥中含有大量 無機金屬鹽，后續難以高效資源化。

　　發明內容

　　有鑒于此，本發明旨在提出一種具有脫鹽效果的污泥預處理工藝，以分 離出污泥中的部分無機金屬鹽，提高污泥的處理效率與無機鹽的利用率。

　　為達到上述目的，本發明的技術方案是這樣實現的：

　　一種具有脫鹽效果的污泥預處理工藝，設于污泥處理前端，該工藝包括 以下步驟：

　　1)、將污泥置于酸洗裝置中，然后投入無機酸或有機酸進行酸洗，充 分?jǐn)嚢璺磻?yīng)，然后分離，得脫鹽污泥與含有無機鹽的酸洗液，所述酸洗液 pH<2;

　　2)、將步驟1)中的酸洗液投入提純池，再向提純池內加入中強堿，調 節pH至4-8，反應得提純液與無機沉淀物，所述提純液進入污水處理裝置;

　　3)、將步驟2)中的無機沉淀物投入調配池，并加入無機酸，充分?jǐn)嚢?反應，得絮凝劑;

　　4)、將步驟1)中的脫鹽污泥投入酸度回調池，然后加入中強堿，使 pH>6，所得反應物進入污泥處理。

　　進一步，當步驟1)中污泥的含水率為85%-99.8%時，直接將污泥置于 酸洗裝置中;當步驟1)中的污泥含水率低于85%時，將污泥置于污泥調質 池，加水調制并稀釋至含水率為85-99.8%，然后投入酸洗裝置中。

　　進一步，步驟1)中的脫鹽污泥酸洗后至少經過一次水洗后再進入酸度 回調池，且酸洗液與每次水洗后的上清液匯總成洗液，所述洗液PH<3，若只 需一次水洗，則一次水洗后的水洗污泥進入污泥處理，若需多次水洗，則末 次水洗后的水洗污泥進入污泥處理。

　　進一步，步驟1)中的脫鹽污泥酸洗后需依次經過兩次水洗再進入酸度 回調池，對脫鹽污泥進行一次水洗并分離得一次水洗上清液與一次水洗污 泥，所述一次水洗上清液的pH<2.5，對一次水洗污泥進行二次水洗并分離， 得二次水洗上清液與二次水洗污泥，所述二次水洗上清液的pH<3，所述酸洗 液、一次水洗上清液與二次水洗上清液混合得洗液，所述洗液PH<3，優選地， 酸洗、一次水洗與二次水洗的用水來自污水處理裝置處理后的出水。

　　進一步，步驟1)中的分離方式為重力濃縮、氣浮濃縮、離心或過濾。

　　進一步，步驟1)中的攪拌反應時間為至少30分鐘。

　　進一步，所述中強堿為氧化鈣、氫氧化鈣、氫氧化鈉、氧化鎂、氫氧化 鎂或氫氧化鉀中的一種或幾種。

　　進一步，所述有機酸為草酸，所述無機酸為鹽酸、硫酸或硝酸。

　　進一步，將步驟2)中的沉淀物投入調配池，并加入硫酸，充分?jǐn)嚢璺?應，使PH<4，得無機絮凝劑;

　　或?qū)⒉襟E2)中的沉淀物排入污泥脫水裝置進行脫水，脫水方式為板框 脫水、帶式脫水或離心脫水，脫水后物料或作為含磷化肥原料，或加入水泥 進入造粒裝置制成磚材，造粒裝置為環模制粒機或平模制粒機。

　　進一步，所述污泥處理包括污泥厭氧消化、污泥好氧堆肥、污泥厭氧堆 肥、污泥干化焚燒、污泥高溫?zé)峤�、污泥蛋白提取或污泥蛋白飼料�?/P>

　　相對于現有技術，本發明所述的一種具有脫鹽效果的污泥預處理工藝具 有以下優勢：

　　1)本發明所述的一種具有脫鹽效果的污泥預處理工藝設于污泥處理處 置工藝的前端，經本工藝處理后，污泥中的無機鹽類減少50-90%，實現了 污泥中無機鹽成分的分離，提高了污泥后續處理處置的效率，從而降低了處 理處置設施的規模和運營成本。例如，無機物總量的降低，有機物含量占比 相對提高，后續接厭氧工藝，單位污泥產氣效率提高，沼渣產量減少;無機 金屬鹽類的去除，后續接好養發酵工藝，產生的肥料可降低重金屬污染風險; 總泥量的相對減少，后續接干化焚燒工藝，在干化階段可大幅度降低能耗， 在焚燒階段，由于熱值提高，無需再添加其他輔助燃料，即可自持燃燒;

　　2)本發明所述的一種具有脫鹽效果的污泥預處理工藝提取出了污泥中 的鐵鹽與鋁鹽，可制成含有鐵鋁鹽的絮凝劑，便于污泥與污水的后續處理;

　　3)本發明所述的一種具有脫鹽效果的污泥預處理工藝，當處理污泥為 污水處理廠污泥時，本工藝在提取無機鹽的同時也提取出污泥中的磷和氨基 酸等物質，提取出的無機鹽、磷和氨基酸可制成絮凝劑，也可經過脫水后制 成化肥原料，還可加入固化劑后制成磚材。
