申請日2015.09.29

　　公開(公告)日2015.12.02

　　IPC分類號C02F9/14

　　摘要

　　本發明涉及一種生活污水循環處理再利用裝置，包括左支撐柱，左支撐柱上部左側設置有進水腔，進水腔右側設置有第一過濾板，進水腔左側下部連接有出料管，第一過濾板右側設置有進水管，進水管右側連接有攪拌腔，攪拌腔右側設置有第二過濾板，第二過濾板右側設置有上凈化腔，上凈化腔下部設置有第三過濾板，第三過濾板下部設置有下凈化腔，下凈化腔下部設置有第四過濾板，第四過濾板下部設置有第一過濾腔。該發明裝置能有效地實現生活污水的循環使用，方便針對污水進行凈化處理，改善了污水處理效果，使用方便，方便更好地節約用水，使用效率高。

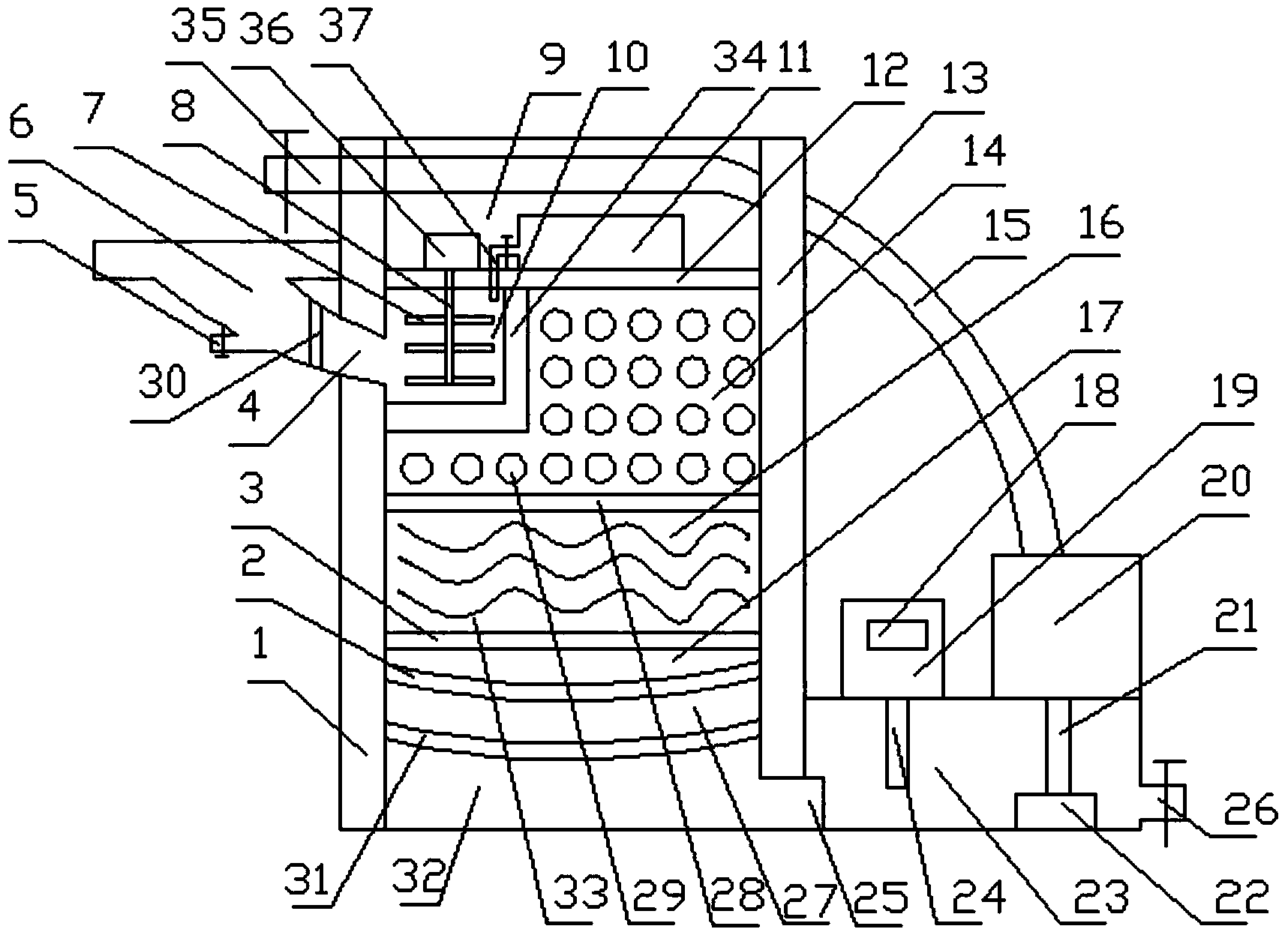

　　摘要附圖



　　權利要求書

　　1.一種生活污水循環處理再利用裝置，包括左支撐柱，其特征在于：所述左支撐 柱上部左側設置有進水腔，所述進水腔右側設置有第一過濾板，所述進水腔左側下部連 接有出料管，所述第一過濾板右側設置有進水管，所述進水管右側連接有攪拌腔，所述 攪拌腔右側設置有第二過濾板，所述第二過濾板右側設置有上凈化腔，所述上凈化腔下 部設置有第三過濾板，所述第三過濾板下部設置有下凈化腔，所述下凈化腔下部設置有 第四過濾板，所述第四過濾板下部設置有第一過濾腔，所述第一過濾腔下部設置有第一 過濾膜，所述第一過濾膜下部設置有第二過濾腔，所述第二過濾腔下部設置有第二過濾 膜，所述第二過濾膜下部設置有供水腔，所述供水腔右側連接有供水管，所述供水管右 側設置有出水腔，所述出水腔右側連接有下出水管;所述上凈化腔右側設置有右支撐柱， 所述上凈化腔上部設置有支撐板，所述支撐板上部設置有設備腔，所述支撐板上部左側 設置有電機，所述電機下部連接有電機軸，所述電機軸左右兩側均設置有多個攪拌葉片， 所述電機右側設置有供液腔，所述供液腔左側連接有供液管;所述出水腔上部右側設置 有抽水機，所述抽水機下部連接有抽水管，所述抽水管下部連接有過濾器，所述抽水機 上部連接有回水管，所述回水管左側連接有上出水管;所述出水腔上部左側設置有水質 檢測儀，所述水質檢測儀下部連接有探針，所述水質檢測儀上部設置有顯示屏。

　　2.根據權利要求1所述的一種生活污水循環處理再利用裝置，其特征在于：所述 上凈化腔內部設置有多個活性炭。

　　3.根據權利要求1所述的一種生活污水循環處理再利用裝置，其特征在于：所述 下凈化腔內部設置有多個微生物。

　　說明書

　　一種生活污水循環處理再利用裝置

　　技術領域

　　本發明屬于生活污水處理技術領域，具體涉及一種生活污水循環處理再利用裝置。

　　背景技術

　　人類生活過程中產生的污水，是水體的主要污染源之一。隨著人們生活水平的提高， 生活污水排放越來越嚴重。因此，需要對生活污水進行處理再利用，不僅是開源節水的 一條途徑，而且對生態環境的改善、水污染的控制等方面也具有重大意義，特別是不含 沖廁排水的生活污水水質較好，有機物含量較髙，而城市中許多用途的用水，如冷卻用 水、沖洗用水、建筑用水、灌溉用水等對水質要求不高，使生活污水處理再利用的可行 性非常高。

　　發明內容

　　本發明的目的在于提供一種生活污水循環處理再利用裝置，以便更好地針對生活污 水進行處理，并方便實現循環利用水，改善了水的循環利用效果，節約了資源。

　　為了實現上述目的，本發明的技術方案如下。

　　一種生活污水循環處理再利用裝置，包括左支撐柱，左支撐柱上部左側設置有進水 腔，進水腔右側設置有第一過濾板，進水腔左側下部連接有出料管，第一過濾板右側設 置有進水管，進水管右側連接有攪拌腔，攪拌腔右側設置有第二過濾板，第二過濾板右 側設置有上凈化腔，上凈化腔下部設置有第三過濾板，第三過濾板下部設置有下凈化腔， 下凈化腔下部設置有第四過濾板，第四過濾板下部設置有第一過濾腔，第一過濾腔下部 設置有第一過濾膜，第一過濾膜下部設置有第二過濾腔，第二過濾腔下部設置有第二過 濾膜，第二過濾膜下部設置有供水腔，供水腔右側連接有供水管，供水管右側設置有出 水腔，出水腔右側連接有下出水管;上凈化腔右側設置有右支撐柱，上凈化腔上部設置 有支撐板，支撐板上部設置有設備腔，支撐板上部左側設置有電機，電機下部連接有電 機軸，電機軸左右兩側均設置有多個攪拌葉片，電機右側設置有供液腔，供液腔左側連 接有供液管;出水腔上部右側設置有抽水機，抽水機下部連接有抽水管，抽水管下部連 接有過濾器，抽水機上部連接有回水管，回水管左側連接有上出水管;出水腔上部左側 設置有水質檢測儀，水質檢測儀下部連接有探針，水質檢測儀上部設置有顯示屏。

　　進一步地，上凈化腔內部設置有多個活性炭。

　　進一步地，下凈化腔內部設置有多個微生物。

　　該裝置工作時，將生活污水倒入進水腔，利用第一過濾板對污水進行過濾，將污水 中的雜質擋在第一過濾板左側，過濾后的污水從進水管進入攪拌腔。打開出料管上的閥 門開關，雜質從出料管排出，避免雜質太多造成堵塞。打開供液管上的閥門開關，供液 腔內儲存的污水處理劑從供液管進入攪拌腔。在電機的作用下，電機軸帶動攪拌葉片轉 動，對污水和污水處理劑進行攪拌，使處理劑的作用能更好地發揮，使水質得到改善。 利用第二過濾板對污水進行過濾處理，過濾后的污水進入上凈化腔。在活性炭的作用下， 污水中的氮、磷等物質被去除。污水經過第三過濾板的過濾后進入下凈化腔，利用微生 物將污水中的有機物分解。污水經過第四過濾板的過濾后進入第一過濾腔，利用第一過 濾膜和第二過濾膜對污水進行過濾，以膜孔把水濾過，將水中雜質截留。供水腔內的污 水從供水管進入出水腔，利用水質檢測儀檢測水質，得出的結果利用顯示屏進行顯示。 當水質符合要求時，打開下出水管上的閥門開關，水從下出水管流出進行使用。當水質 不符合要求時，在抽水機的作用下，出水腔內的水經過過濾器過濾后被抽入抽水管。打 開上出水管上的閥門開關，水從回水管進入上出水管后流出，重新進入進水腔內進行處 理，使污水得到循環處理。

　　該發明的有益效果在于：該發明裝置能有效地實現生活污水的循環使用，方便針對 污水進行凈化處理，改善了污水處理效果，方便更好地節約用水，提高使用效率。
