申請日2015.09.29

　　公開(公告)日2015.12.23

　　IPC分類號C02F11/02

　　摘要

　　本發明屬于污泥處理技術領域，具體地說是一種蚯蚓處理污泥裝置及方法。該裝置包括支撐架、箱體、污泥刮板組件及刮板驅動裝置，其中箱體設置于支撐架上，并箱體的四周密布有通氣孔，箱體的底板為網狀結構，污泥刮板組件設置于箱體的內側底部，污泥刮板組件與位于箱體外部的刮板驅動裝置連接，并通過所述刮板驅動裝置的驅動往返運動，從而推動箱體底部的污泥從底板的網孔中漏出。箱體的底部外側設有蚓糞斗及皮帶輸送機，皮帶輸送機設置于所述蚓糞斗的下方。本發明結合污泥的理化性質、蚯蚓處理污泥的特點以及蚯蚓的生理習性進行污泥處理，具有自行通風、機械自動排蚓糞功能。

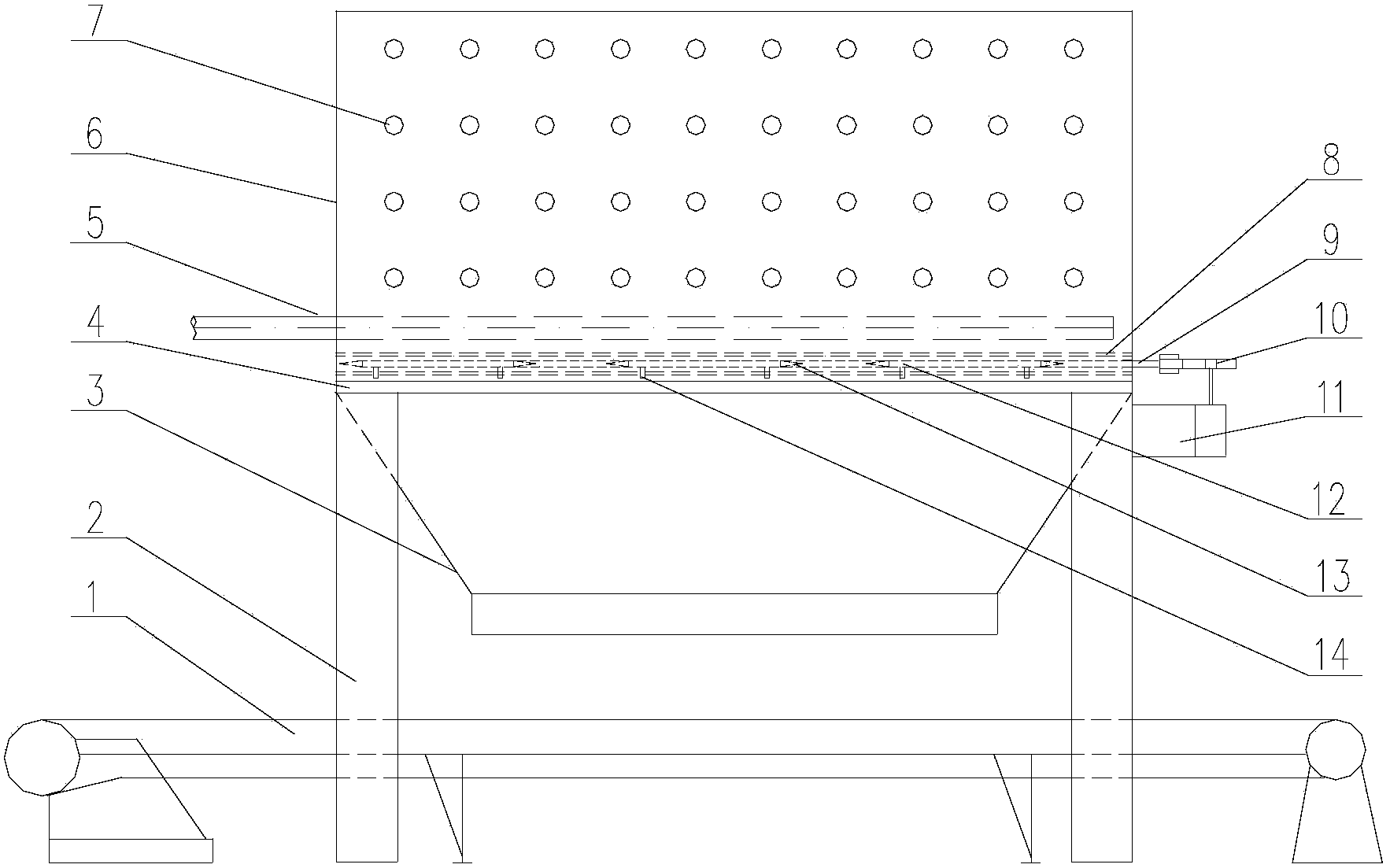

　　摘要附圖



　　權利要求書

　　1.一種蚯蚓處理污泥的裝置，其特征在于，包括支撐架(2)、箱體(6)、 污泥刮板組件及刮板驅動裝置，其中箱體(6)設置于支撐架(2)上，并箱 體(6)的四周密布有通氣孔(7)，所述箱體(6)的底板(4)為網狀結構， 所述污泥刮板組件設置于箱體(6)的內側底部，所述污泥刮板組件與位于箱 體(6)外部的所述刮板驅動裝置連接，并通過所述刮板驅動裝置的驅動往返 運動，從而推動箱體(6)底部的污泥從所述底板(4)的網孔中漏出。

　　2.按權利要求1所述的蚯蚓處理污泥的裝置，其特征在于，所述蚯蚓處 理污泥的裝置進一步包括蚓糞斗(3)和皮帶輸送機(1)，所述蚓糞斗(3) 設置于箱體(6)的底部外側，所述皮帶輸送機(1)設置于所述蚓糞斗(3) 的下方，用于接收和輸送由所述蚓糞斗(3)漏出的蚓糞。

　　3.按權利要求2所述的蚯蚓處理污泥的裝置，其特征在于，所述箱體(6) 的一側設有多個風管(5)，各風管(5)的一端插入所述箱體(6)內、靠近 底部的位置，所述風管(5)上沿軸向設有多個朝下的風口，所述風管(5) 的另一端與風源連接。

　　4.按權利要求2所述的蚯蚓處理污泥的裝置，其特征在于，所述箱體(6) 的相對側壁上設有刮板軌道(8)，所述污泥刮板組件的兩側與兩個所述刮板 軌道(8)滑動連接，所述皮帶輸送機(1)的輸送方向與所述污泥刮板組件 的運動方向平行。

　　5.按權利要求4所述的蚯蚓處理污泥的裝置，其特征在于，所述污泥刮 板組件包括水平刮板(12)、豎直刮板(14)及刮板連接板(16)，其中刮板 連接板(16)上依次間隔設有多個水平刮板(12)，各水平刮板(12)上靠近 兩端均設有豎直刮板(14)，并各水平刮板(12)的兩端端部均為尖狀端(13)， 所述刮板連接板(16)的兩側分別與所述刮板軌道(8)滑動連接，所述刮板 連接板(16)的一端與所述刮板驅動裝置連接。

　　6.按權利要求2所述的蚯蚓處理污泥的裝置，其特征在于，所述刮板驅 動裝置包括凸輪驅動電機(11)、凸輪(10)、連接桿(9)及滾輪(15)，其 中連接桿(9)的一端與所述污泥刮板組件連接，另一端轉動安裝有滾輪(15)， 所述凸輪驅動電機(11)安裝在所述支撐架(2)上，并輸出軸上連接有所述 凸輪(10)，所述凸輪(10)與所述滾輪(15)配合連接。

　　7.按權利要求6所述的蚯蚓處理污泥的裝置，其特征在于，所述凸輪驅 動電機(11)的輸出軸豎直設置、并與所述滾輪(15)的軸線平行。

　　8.一種利用權利要求1-7任一項所述裝置處理污泥的方法，其特征在于， 該方法包括以下幾個步驟：

　　1)先在箱體(6)內添加15～20cm厚度的污泥，再將蚯蚓添加到裝有污 泥的箱體(6)內，蚯蚓在箱體(6)內進行污泥的處理，處理時間為15～20 天：

　　2)經過15～20天后，在箱體(6)內再添加15～20cm的污泥，開啟風 源，通過風管(5)向箱體(6)的底部鼓風，促使活動在箱體(6)底部的蚯 蚓離開底層向上層轉移;

　　3)開啟凸輪驅動電機(11)，所述凸輪驅動電機(11)帶動凸輪(10) 旋轉，所述凸輪(10)經過與其接觸的滾輪(15)推動污泥刮板組件往返運 動，往返運動的污泥刮板組件推動處理好的污泥從箱體(6)底部的網孔中漏 出，并經過蚓糞斗(3)落到下方的皮帶輸送機(1)上，進行輸送。

　　9.按權利要求8所述的方法，其特征在于，所述步驟1)和2)中，所述 污泥中進一步添加樹葉、秸稈、雜草或木屑中的一種或多種，并與污泥混合 攪拌，形成污泥混合物。

　　10.按權利要求9所述的方法，其特征在于，所述步驟1)中，在箱體(6) 內先后添加污泥混合物以及蚯蚓后，將箱體(6)置于陰暗環境中。

　　說明書

　　一種蚯蚓處理污泥的裝置及方法

　　技術領域

　　本發明屬于污泥處理技術領域，具體地說是一種蚯蚓處理污泥裝置及方 法。

　　背景技術

　　隨著我國農村污水處理技術的快速發展以及農村污水處理率的快速提 高，污水處理廠產生的污泥量日益增加。而污泥尚未得到有效、安全地處理 和處置，已成為影響農村污水處理廠正常運行和發展的瓶頸，直接影響污水 處理效益的發揮。

　　污泥中含有病原體、重金屬和持久性有機物等有毒有害物質，極易對地 下水、土壤、空氣等環境造成二次污染，直接威脅環境安全和公眾健康。相 對于城市污水處理廠，我國大部分農村地區的污水處理廠比較分散，污水處 理量和污泥產生量相對較少，在農村地區實行污泥集中收集和處理處置是十 分困難的。另外，傳統的污泥處理方法不適合應用在缺乏資金、專業技術人 員的農村地區。因此，尋找投資少、運行成本低、操作簡單、具有一定環境、 經濟效益的污泥處理處置技術，開展農村污水處理廠污泥處理處置工作，切 實推進污泥減量化、穩定化、無害化、資源化技術是解決我國農村環境問題 的重中之重。

　　發明內容

　　針對上述問題，本發明的目的在于提供一種蚯蚓處理污泥的裝置及方法。 該裝置及方法結合污泥的理化性質、蚯蚓處理污泥的特點以及蚯蚓的生理習 性進行污泥處理，具有自行通風、機械自動排蚓糞功能。

　　為了實現上述目的，本發明采用以下技術方案：

　　一種蚯蚓處理污泥的裝置，包括支撐架、箱體、污泥刮板組件及刮板驅 動裝置，其中箱體設置于支撐架上，并箱體的四周密布有通氣孔，所述箱體 的底板為網狀結構，所述污泥刮板組件設置于箱體的內側底部，所述污泥刮 板組件與位于箱體外部的所述刮板驅動裝置連接，并通過所述刮板驅動裝置 的驅動往返運動，從而推動箱體底部的污泥從所述底板的網孔中漏出。

　　所述蚯蚓處理污泥的裝置進一步包括蚓糞斗和皮帶輸送機，所述蚓糞斗 設置于箱體的底部外側，所述皮帶輸送機設置于所述蚓糞斗的下方，用于接 收和輸送由所述蚓糞斗漏出的蚓糞。

　　所述箱體的一側設有多個風管，各風管的一端插入所述箱體內、靠近底 部的位置，所述風管上沿軸向設有多個朝下的風口，所述風管的另一端與風 源連接。

　　所述箱體的相對側壁上設有刮板軌道，所述污泥刮板組件的兩側與兩個 所述刮板軌道滑動連接，所述皮帶輸送機的輸送方向與所述污泥刮板組件的 運動方向平行。

　　所述污泥刮板組件包括水平刮板、豎直刮板及刮板連接板，其中刮板連 接板上依次間隔設有多個水平刮板，各水平刮板上靠近兩端均設有豎直刮板， 并各水平刮板的兩端端部均為尖狀端，所述刮板連接板的兩側分別與所述刮 板軌道滑動連接，所述刮板連接板的一端與所述刮板驅動裝置連接。

　　所述刮板驅動裝置包括凸輪驅動電機、凸輪、連接桿及滾輪，其中連接 桿的一端與所述污泥刮板組件連接，另一端轉動安裝有滾輪，所述凸輪驅動 電機安裝在所述支撐架上，并輸出軸上連接有所述凸輪，所述凸輪與所述滾 輪配合連接。

　　所述凸輪驅動電機的輸出軸豎直設置、并與所述滾輪的軸線平行。

　　一種利用所述蚯蚓處理污泥的裝置處理污泥的方法，該方法包括以下幾 個步驟：

　　1)先在箱體內添加15～20cm厚度的污泥，再將蚯蚓添加到裝有污泥的 箱體內，蚯蚓在箱體內進行污泥的處理，處理時間為15～20天;

　　2)經過15～20天后，在箱體內再添加15～20cm的污泥，開啟風源，通 過風管向箱體的底部鼓風，促使活動在箱體底部的蚯蚓離開底層向上層轉移;

　　3)開啟凸輪驅動電機，所述凸輪驅動電機帶動凸輪旋轉，所述凸輪經過 與其接觸的滾輪推動污泥刮板組件往返運動，往返運動的污泥刮板組件推動 處理好的污泥從箱體底部的網孔中漏出，并經過蚓糞斗落到下方的皮帶輸送 機上，進行輸送。

　　所述步驟1)和2)中，所述污泥中進一步添加樹葉、秸稈、雜草或木屑 中的一種或多種，并與污泥混合攪拌，形成污泥混合物。

　　所述步驟1)中，在箱體內先后添加污泥混合物以及蚯蚓后，將箱體置于 陰暗環境中。

　　本發明的優點及有益效果是：

　　1.本發明的箱體上端為敞開式，四周密布有很多通氣孔，下端設有網狀 底板，起到了良好的通風作用，以達到蚯蚓高效處理污泥的目的。

　　2.本發明的箱體的一側設有風管，蚯蚓處理完污泥后，需要排污泥(蚓 糞)時，通過風管向箱體內鼓弱風，以達到絕大部分的蚯蚓離開污泥底層的 目的。

　　3.本發明的箱體的另一個側面設有刮板驅動裝置，在箱體內刮板驅動裝 置通過連接桿與刮板連接板連接，絕大部分的蚯蚓離開污泥底層后，通過刮 板驅動裝置的帶動，其刮板連接板進行往返運動，把蚯蚓處理完的污泥刮下 來。

　　4.本發明的箱體內設有通過刮板連接板連接的多個水平刮板，各水平刮 板的兩側比較尖銳，以達到高效刮污泥的目的。另外，箱體的兩側設有刮板 軌道，以達到刮板連接板的往返運動不偏離的目的。

　　5.本發明的箱體下方設有網狀底板，其一方面起到良好通風的作用，另 一方面其網格大小恰好達到在處理污泥過程中污泥、蚓糞以及蚯蚓不漏進皮 帶輸送機的目的。

　　6.本發明的箱體的底部外側設有蚓糞斗，以達到刮下來的污泥(蚓糞) 全部落在皮帶輸送機的目的。

　　7.本發明的最下方設有皮帶輸送機，達到接收和輸送處理完污泥的目的。
