申請日2015.09.29

　　公開(公告)日2016.02.03

　　IPC分類號E03F5/02; E02D29/12

　　摘要

　　本實用新型公開了一種可提升式預制雨污水窨井，包括主井體、兩根埋地排水管、兩塊阻物隔柵、至少一根井筒接管及井蓋。主井體包括井座及井筒。井筒的上端設有內止口;井座包括流槽室和沉泥室，流槽室的左、右側板上各設有一個圓形的水管接口;兩根埋地排水管一一對應地連接在水管接口的外端，并且埋地排水管與水管接口的安裝處通過填充油膏密封;兩塊阻物隔柵一一對應地安裝在兩個水管接口上;井筒接管連接在井筒的上端;該井筒接管的上端也設有與井筒的內止口結構相同的內止口;井蓋安裝在井筒接管的上端。本實用新型的可提升式預制雨污水窨井，統一了形狀和尺寸，降低了材料損耗和能耗，制作和安裝速度都得到提升并杜絕了跑漏問題。

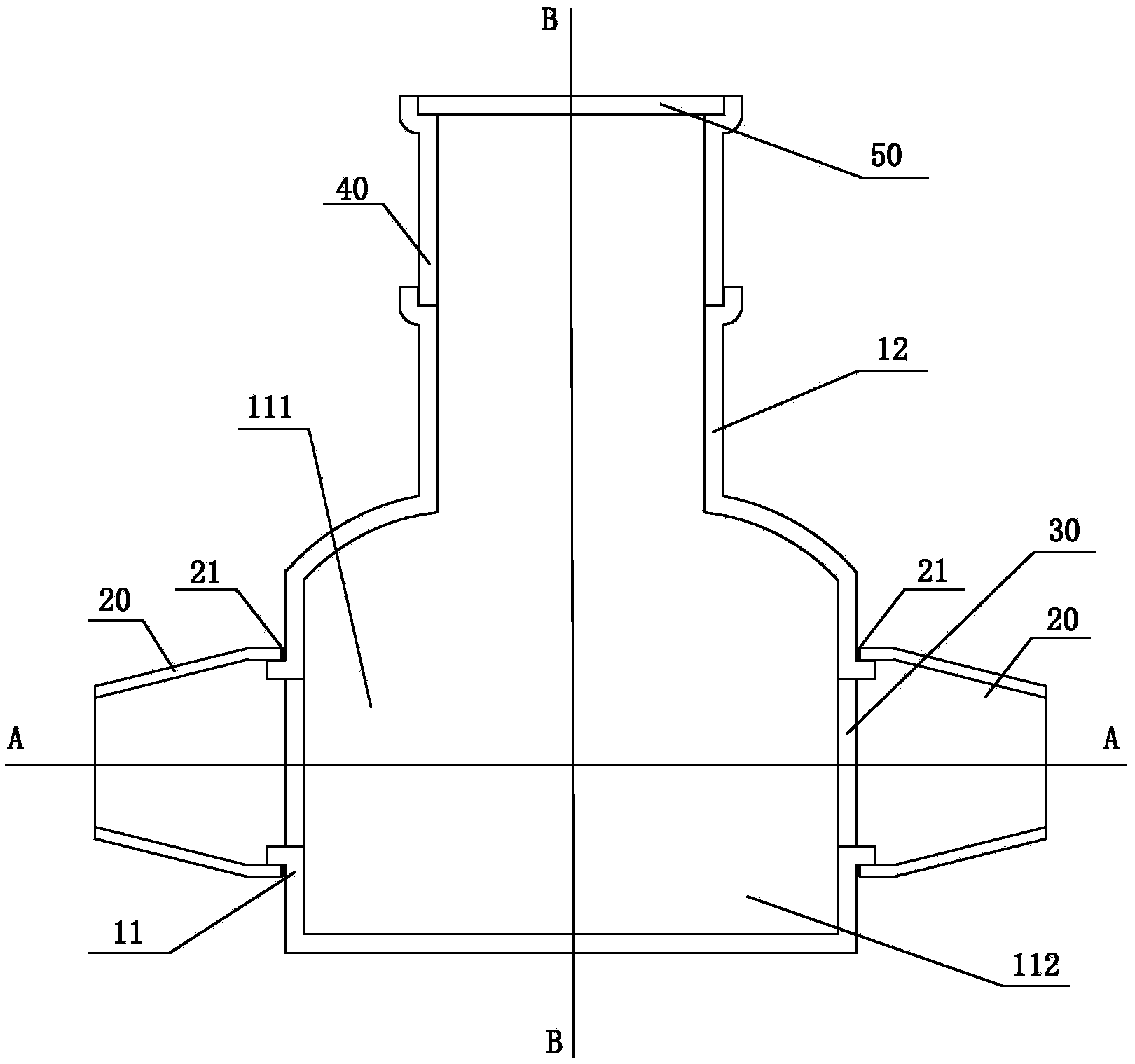

　　摘要附圖



　　權利要求書

　　1.一種可提升式預制雨污水窨井，包括主井體、兩根埋地排水管、兩塊阻物隔柵、井筒接管及井蓋，其特征在于，

　　所述主井體包括方形腔的井座及由井座的頂部向中心縮進后一體成型的圓形井筒，該井筒的上端設有內止口;所述井座包括上下設置的流槽室和沉泥室，所述流槽室的左、右側板上各設有一個圓形的水管接口;

　　所述埋地排水管一一對應地連接在所述流槽室的水管接口的外端，并且所述埋地排水管與所述水管接口的連接處通過填充油膏密封;

　　所述兩塊阻物隔柵一一對應地安裝在所述流槽室的兩個水管接口上;

　　所述井筒接管連接在所述井筒的上端;該井筒接管的上端也設有與所述井筒的內止口的結構相同的內止口;

　　所述井蓋安裝在所述井筒接管的內止口上。

　　2.根據權利要求1所述的可提升式預制雨污水窨井，其特征在于，所述埋地排水管為內端大外端小的變徑管，該埋地排水管的內端套裝在所述水管接口的外翻邊上。

　　3.根據權利要求1所述的可提升式預制雨污水窨井，其特征在于，所述井筒接管采用鋼筋混凝土預制件或鋼鐵材質制作并為標準接管，該井筒接管的下端固定在所述井筒的內止口上。

　　4.根據權利要求1所述的可提升式預制雨污水窨井，其特征在于，所述主井體為鋼筋混凝土預制件。

　　說明書

　　一種可提升式預制雨污水窨井

　　技術領域

　　本實用新型涉及一種可提升式預制雨污水窨井。

　　背景技術

　　窨井是用在排水管道的轉彎、分支、跌落等處，以便于檢查、疏通用的井。當前的城市各類管道線路都采用了地下模式，在市政道路的施工中會不可避免地用到各類用途的窨井�，F(xiàn)有的市政窨井，普遍采用整體式的鋼筋混凝土結構，通常以現場澆筑的方式進行施工。這種結構的窨井及現場施工方式的缺點是：窨井安裝麻煩，施工環境差，導致窨井周邊的路面質量差且影響美觀，也給交通帶來了不便。

　　現有的窨井尺寸和形狀各異并且通常為人工砌筑的磚砌結構，一般要經過開挖-砌筑-抹灰-回填-升降這五道工序，安裝耗時耗工。另外，人工砌筑的窨井質量依賴于工人的技術水平，如果監督和檢查不到位就很容易出現漏水、強度低等影響長期使用的質量隱患。而市政雨污水井一般較深，在施工時還容易出現安全隱患。

　　實用新型內容

　　本實用新型的目的在于克服現有技術的缺陷而提供一種可提升式預制雨污水窨井，它統一了窨井及井蓋的形狀和尺寸，降低了材料損耗和能耗，制作和安裝速度可以提升80%，質量100%能達到優良，很好地杜絕了跑漏問題。

　　本實用新型的目的是這樣實現的：一種可提升式預制雨污水窨井，包括主井體、兩根埋地排水管、兩塊阻物隔柵、井筒接管及井蓋，其中，所述主井體包括方形腔的井座及由井座的頂部向中心縮進后一體成型的圓形井筒，該井筒的上端設有內止口;所述井座包括上下設置的流槽室和沉泥室，所述流槽室的左、右側板上各設有一個圓形的水管接口;所述埋地排水管一一對應地連接在所述流槽室的水管接口的外端，并且所述埋地排水管與所述水管接口的連接處通過填充油膏密封;所述兩塊阻物隔柵一一對應地安裝在所述流槽室的兩個水管接口上;所述井筒接管連接在所述井筒的上端;該井筒接管的上端也設有與所述井筒的內止口的結構相同的內止口;所述井蓋安裝在所述井筒接管的內止口上。

　　上述的可提升式預制雨污水窨井，其中，所述埋地排水管為內端大外端小的變徑管，該埋地排水管的內端套裝在所述水管接口的外翻邊上。

　　上述的可提升式預制雨污水窨井，其中，所述井筒接管采用鋼筋混凝土預制件或鋼鐵材質制作并為標準接管，該井筒接管的下端固定在所述井筒的內止口上。

　　上述的可提升式預制雨污水窨井，其中，所述主井體為鋼筋混凝土預制件。

　　本實用新型的可提升式預制雨污水窨井與現有技術相比具有以下優點：

　　1)主井體采用預制結構，因此統一了窨井和井蓋的形狀和尺寸，使得市政窨井標準化，降低了材料損耗和能耗，能全面取代傳統的磚砌井;

　　2)便于標準化批量制作，制作和安裝速度可以提升80%，質量100%能達到優良，并且能很好地杜絕跑漏問題;

　　3)減少了人工，現有技術的磚砌窨井制作每一井需要人工7人/天，現在只需要1人/天;

　　4)現有技術的磚砌窨井的墻壁會因抹灰不均或防水不好發生滲漏，造成窨井整體塌陷;本實用新型的預制套裝式窨井可以95%的杜絕這一隱患。
