申請日2015.09.29
公開(公告)日2016.01.20
IPC分類號C02F9/04; C02F103/18
摘要
本實用新型涉及工業廢水回用處理領域，尤其是一種采用管式微濾膜的脫硫廢水回用處理系統，包括pH粗調反應槽、pH細調反應槽、濃縮槽、管式膜組件、過濾水槽、污泥貯槽和板框壓濾機;所述pH粗調反應槽與污水進水口連通，pH細調反應槽的出水口與濃縮槽的進水口連通，pH粗調反應槽與pH細調反應槽之間連通;濃縮槽的出水口與管式膜組件的進水口端連通;所述管式膜組件上設置有濾水出口端及濃水回流端，濾水出口端與過濾水槽連通;濃水回流端與管式膜組件的進水口端連通，濃水回流端設置有污泥濃縮液排放管路，污泥濃縮液排放管路與污泥貯槽連通;所述污泥貯槽后方設置有板框壓濾機，板框壓濾機的脫離水出口與反應槽連通。

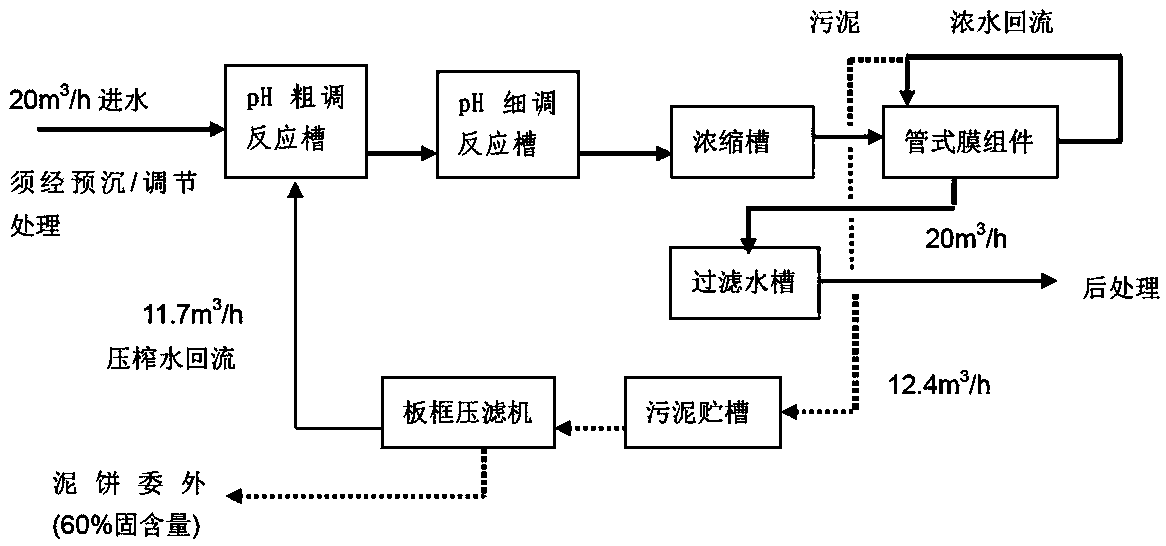

摘要附圖
權利要求書
1.一種采用管式微濾膜的脫硫廢水回用處理系統，其特征在于：包括pH粗調反應槽、pH細調反應槽、濃縮槽、管式膜組件、過濾水槽、污泥貯槽和板框壓濾機;所述pH粗調反應槽與污水進水口連通，pH細調反應槽的出水口與濃縮槽的進水口連通，pH粗調反應槽與pH細調反應槽之間連通;濃縮槽的出水口與管式膜組件的進水口端連通;所述管式膜組件上設置有濾水出口端及濃水回流端，濾水出口端與過濾水槽連通;濃水回流端與管式膜組件的進水口端連通，濃水回流端設置有污泥濃縮液排放管路，污泥濃縮液排放管路與污泥貯槽連通;所述污泥貯槽后方設置有板框壓濾機，板框壓濾機的脫離水出口與反應槽連通。
2.根據權利要求1所述的一種采用管式微濾膜的脫硫廢水回用處理系統，其特征在于：所述pH粗調反應槽及pH細調反應槽內均設置有機械攪拌裝置及pH值監測裝置。
3.根據權利要求1所述的一種采用管式微濾膜的脫硫廢水回用處理系統，其特征在于：所述過濾水槽后方設置有活性炭過濾器。
4.根據權利要求1所述的一種采用管式微濾膜的脫硫廢水回用處理系統，其特征在于：所述管式膜組件由錯流過濾的管式微濾膜組成。
說明書
一種采用管式微濾膜的脫硫廢水回用處理系統
技術領域
本實用新型涉及工業廢水回用處理領域，尤其是一種采用管式微
濾膜的脫硫廢水回用處理系統。
背景技術
熱電廠的濕法煙氣脫硫所產生的廢水，一般呈弱酸性，水量不大，
但含有多種污染物，例如有機物、懸浮物、氟化物、微量重金屬，同
時具有極高硬度和極低堿度的特點。針對熱電廠廢水處理的問題，目
前大多熱電廠將廢水進行預沉處理之后，采用物化法(化學混凝+沉
淀池)處理脫硫廢水，即行業內稱的三聯箱工藝。脫硫廢水經過常規
三聯箱處理后，雖然去除了大部分懸浮物，降低了硬度及重金屬含量，
但含鹽量仍非常高，一般在2-3%，主要成分陽離子是鈉、鈣、鎂，
陰離子是氯、硫酸根、碳酸根等，同時含有一定的懸浮物、COD、氨
氮等，因此給脫硫廢水達標處理后的后續深度處理帶來了非常大的困
難，尤其是其中極高濃度的鈣鎂成分將給特種RO分離或蒸發器處理
帶來極大的麻煩。此外，大多數三聯箱處理設備因各種原因，即便對
于懸浮固體、氟離子、各種重金屬，其實也不能真正的達到良好除去
效果，只是這類廢水的水量較小，并且多數電廠經三聯箱簡單處理后，
即作為沖灰等使用，使得傳統廢水處理設備及處理工藝的局限性并未
彰顯。
目前針對脫硫廢水的處理有了比較新的趨勢，即回用處理，甚至
以零排放為目標。此時，為了保障后續回用核心設備(各種RO膜、
或蒸發器)的良好運行，就需要針對致垢成分(鈣、鎂、鋇、鍶、硅
等)進行處理，務求將其完全除去。
實用新型內容
本實用新型所要解決的技術問題是提供一種可以徹底去除致垢
成分及重金屬、氟離子等污染物的采用管式微濾膜的脫硫廢水回用處
理系統。
為解決上述技術問題，本實用新型是按如下方式實現的：本實用
新型所述一種采用管式微濾膜的脫硫廢水回用處理系統，包括pH粗
調反應槽、pH細調反應槽、濃縮槽、管式膜組件、過濾水槽、污泥
貯槽和板框壓濾機;所述pH粗調反應槽與污水進水口連通，pH細調
反應槽的出水口與濃縮槽的進水口連通，pH粗調反應槽與pH細調反
應槽之間連通;濃縮槽的出水口與管式膜組件的進水口端連通;所述
管式膜組件上設置有濾水出口端及濃水回流端，濾水出口端與過濾水
槽連通;濃水回流端與管式膜組件的進水口端連通，濃水回流端設置
有污泥濃縮液排放管路，污泥濃縮液排放管路與污泥貯槽連通;所述
污泥貯槽后方設置有板框壓濾機，板框壓濾機的脫離水出口與反應槽
連通。
所述pH粗調反應槽及pH細調反應槽內均設置有機械攪拌裝置及
pH值監測裝置。
所述過濾水槽后方設置有用于降低TOC值的活性炭過濾器。
所述管式膜組件由錯流過濾的管式微濾膜組成。
上述脫硫廢水回用處理系統所采用的工藝方法包括如下步驟：
1)將脫硫廢水導入pH粗調反應槽中，在pH粗調反應槽中添加
石灰、純堿，進行pH值粗調，通過化學反應形成碳酸鈣和氫
氧化鎂的沉淀物，同時氫氧化鎂攜帶二氧化硅形成共沉淀;
2)將經過pH值粗調后的廢水導入pH細調反應槽中，在pH細調
反應槽中添加石灰、純堿，對pH值進行精調，增強脫硫廢水
在pH細調反應槽中的反應效果;
3)將經過pH粗調反應槽及pH細調反應槽后的含有反應生成的
懸浮固體的水通過溢流的方式通入濃縮槽中;
4)將濃縮槽內的水注入管式膜組件內進行固液分離;
5)管式膜組件的濾出水存放于過濾水槽中，將濾出水的pH值調
至中性，作為反滲透工藝的進水;
6)流經管式膜組件的水將再次被通入管式膜組件中進行循環過
濾，此過程中產生的含有污泥的濃縮液將被排泄至污泥貯槽
內;
7)通過板框壓濾機對污泥貯槽內的濃縮液進行污泥脫水處理，
污泥脫水處理后的脫離水將再次被注入最前端的pH粗調反
應槽中進行第二次處理;對脫水后的泥餅進行集中處理。
在pH粗調反應槽、pH細調反應槽中可添加次氯酸鈉用于抑制微
生物的滋生，在pH粗調反應槽、pH細調反應槽中構成沉淀物的最佳
反應時間為20分鐘，根據pH值監控數據實時調節各反應槽中污水的
pH值。
本實用新型的積極效果：本實用新型所述一種采用管式微濾膜的
脫硫廢水回用處理系統，選擇了化學加藥軟化(同時除鋇、鍶、二氧
化硅)跟管式膜組件的處理模式，依靠管式膜組件取代沉淀池、砂濾
和超濾等多道前處理及過濾設備，可直接進行過濾實現固體顆粒和液
體的分離，水中污染物不需要沉淀就能有效去除，實現向后端回收反
滲透裝置輸送合格進水的功能;該系統可同步除去鈣、鎂、鋇、鍶等
所有二價陽離子和二氧化硅，基本完全消除針對RO或蒸發器系統的
無機致垢成分;整個反應過程中無需投加絮凝劑、PAM，無需考慮礬
花沉降效率，并可在高pH條件下持續運行(pH大于10)，因此更能
保證快速有效去除鈣鎂硅沉淀，和鍶、鋇等有結垢傾向的離子成分。
在后續階段可通過板框壓濾機實現徹底的固液分離，固體微�？�
回收利用，回收率接近100%，可將固體廢棄物資源化;該系統中所
涉及到的設備清洗方便，僅僅需要常規的無機酸、堿和氧化劑，沒有
廢水排放限制。
管式膜組件作為過濾的核心部件，采用管式大流量錯流過濾，水
流切向高速流過膜表面，在過濾的同時還有沖刷清潔膜表面的作用，
污染物不易累積，膜面不易污染，適合過濾高濁度(最高5%的懸浮
固體濃度)和污染物粒徑相近的料液;濾后的產水濁度<1NTU，可以
有效的保護反滲透。管式膜組件作為反滲透或蒸發器等脫鹽工藝的管
式膜軟化處理，大大縮短簡化了工藝流程，減少了系統占地面積，提
高了后續設備的回收率，并有效延長其使用壽命。相較于其他膜組件，
管式膜組件有強度好、耐摩擦、耐高濃度藥劑清洗、可在極高懸浮固
體濃度下穩定運行、可耐受進水水質波動等優良性能。
