申請日2015.09.29

　　公開(公告)日2016.02.03

　　IPC分類號C02F9/14

　　摘要

　　本實用新型公開了一種塔式蚯蚓生態濾池污水處理系統，它包括太陽能供能系統和污水處理系統，所述太陽能供能系統，包括太陽能電池板、太陽能蓄電池和逆變器，太陽能電池板與太陽能蓄電池連接，太陽能電池板和太陽能蓄電池分別連接逆變器;所述污水處理系統由格柵池、厭氧水解池、塔式蚯蚓生態濾池和人工濕地依次連接，厭氧水解池與塔式蚯蚓生態濾池之間設潛污泵;太陽能供能系統通過逆變器轉換后為格柵池的格柵、潛污泵及污水處理廠照明設備提供電能。優點是①不用遠距離架設供電線路，節約投資成本;②整個系統在無外界電力供應的情況下運行，一次投資中間幾乎沒有運行費用;③充分利用太陽能，減少傳統能源的使用，節約資源，節能環保。

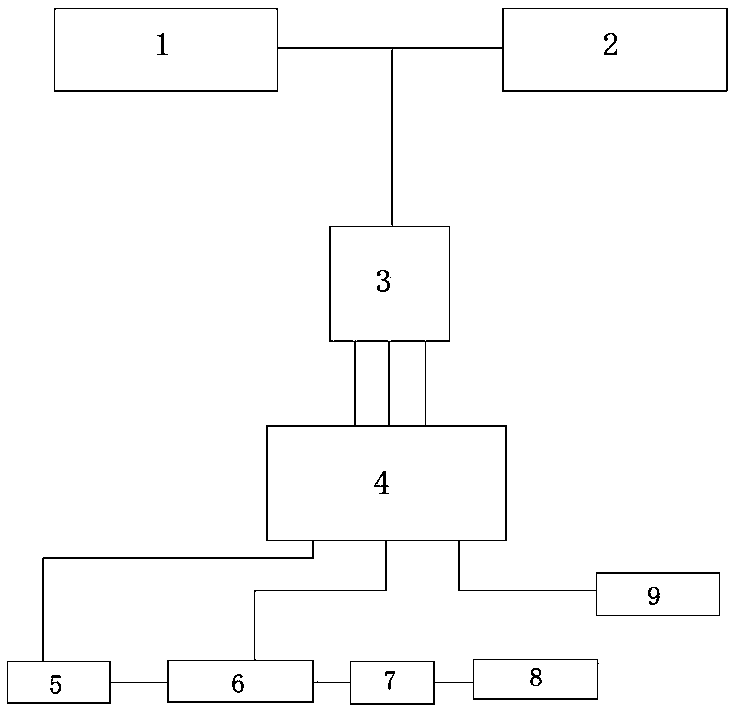

　　摘要附圖



　　權利要求書

　　1.塔式蚯蚓生態濾池污水處理系統，它包括太陽能供能系統和污水處理系統，其特征在于：所述太陽能供能系統，包括太陽能電池板、太陽能蓄電池和逆變器，太陽能電池板與太陽能蓄電池連接，太陽能電池板和太陽能蓄電池分別連接逆變器;所述污水處理系統由格柵池、厭氧水解池、塔式蚯蚓生態濾池和人工濕地依次連接，厭氧水解池與塔式蚯蚓生態濾池之間設潛污泵;太陽能供能系統通過逆變器轉換后為格柵池的格柵、潛污泵及污水處理廠照明設備提供電能。

　　2.由權利要求1所述塔式蚯蚓生態濾池污水處理系統，其特征在于：逆變器與格柵池的格柵、潛污泵及污水處理廠的照明設備之間設置時間控制器。

　　說明書

　　塔式蚯蚓生態濾池污水處理系統

　　技術領域

　　本實用新型屬于污水處理系統，具體是一種塔式蚯蚓生態濾池污水處理系統。

　　背景技術

　　蚯蚓生態濾池是近年來發展起來的一項針對生活污水的處理技術，這項技術是根據蚯蚓具有提高土壤透水性能和促進有機物質的分解轉化等生態學功能而設計的。

　　利用生物濾池來處理有機污水是一種常用的污水處理方法，塔式蚯蚓濾池是生化處理和生態處理相結合的先進技術，既達到水質治理目標，又達到美化自然生態景觀的效果。本處理工藝流程中，污水管網的污水經格柵濾除掉較大的固體雜物后進入集水池，集水池兼做厭氧預處理設施，污水通過潛污泵提升至塔式蚯蚓生態濾池。在這一過程中，水的生物學凈化與物理學過濾聯系在一起，即污水首先通過水中微生物好氧和厭氧發酵處理，使其中的有機物降解轉化，然后再經過過濾處理以達到污水凈化的目的。

　　塔式蚯蚓生態濾池在普通的生態濾池基礎上，充分利用了蚯蚓與微生物的協同作用，以及蚯蚓的增加通氣性、分解有機物等功能，能夠更好、更有效地進行污水處理。蚯蚓在濾池內降解有機物，還可通過其砂囊研磨與腸道的生物化學作用，以及與微生物的協同作用，促進C、N、P轉化與礦化，但其主要功能為在土壤活動層內的機械疏松、消解，對濾床起物理清掃作用，防止土壤板結、堵塞。

　　塔式蚯蚓生態濾池出水進入由村內斷頭河、溝、塘等改造的人工濕地進一步深度處理，經處理后的污水出水可達到《城鎮污水處理廠污染物排放標準》(GB18918-2002)中的一級B標準要求。

　　塔式蚯蚓生態濾池污水處理系統主要的用電設備為提升污水的潛污泵、攔截大雜物的機械格柵，廠區照明，上述用電設備通常通過市電提供動力。傳統塔式蚯蚓生態濾池水處理系統多位于較為偏遠的地帶，為其架設用電線路一般都需要較高的投資，同時運行過程中還需要支付高昂的電費。

　　發明內容

　　本實用新型的目的是利用太陽能發電系統組成塔式蚯蚓生態濾池污水處理系統，太陽能供電系統為塔式蚯蚓生態濾池中的用電設備提供動力，實現整個污水處理系統無市電動力仍可正常運行，充分利用太陽能資源，大大節約污水處理運行成本。

　　本實用新型采用以下技術方案實現上述目的：

　　塔式蚯蚓生態濾池污水處理系統，它包括太陽能供能系統和污水處理系統，所述太陽能供能系統，包括太陽能電池板、太陽能蓄電池和逆變器，太陽能電池板與太陽能蓄電池連接，太陽能電池板和太陽能蓄電池分別連接逆變器;所述污水處理系統由格柵池、厭氧水解池、塔式蚯蚓生態濾池和人工濕地依次連接，厭氧水解池與塔式蚯蚓生態濾池之間設潛污泵;太陽能供能系統通過逆變器轉換后為格柵池的格柵、潛污泵及污水處理廠照明設備提供電能。

　　逆變器與格柵池的格柵、潛污泵及污水處理廠的照明設備之間設置時間控制器。

　　污水處理廠區域位于較為偏遠的地帶，空曠無遮蓋，有豐富的太陽能資源，通過合理的配置計算，將原來用于架設線路的部分資金用來購買配置太陽能發電系統，太陽能發電系統所轉化的太陽能完全可以滿足塔式蚯蚓生態濾池污水處理系統內格柵、潛污泵、照明燈用電設備的電力使用需求。

　　本實用新型的優點：①不用遠距離架設供電線路，節約投資成本;②整個系統在無外界電力供應的情況下運行，一次投資中間幾乎沒有運行費用;③充分利用太陽能，減少傳統能源的使用，節約資源，節能環保。
