申請日2015.09.29

　　公開(公告)日2016.02.17

　　IPC分類號C02F9/14

　　摘要

　　本實用新型高爾夫球場生活污水處理及雨水采集和噴灌循環用水的處理領域，具體涉及一種應用于高爾夫球場的水處理裝置;具體技術方案為：一種高爾夫球場生活用水處理裝置，包括供水裝置，供水裝置的出水口與粗過濾系統的進水口相連，粗過濾系統的出水口與一級沉淀裝置的進水口相連，一級沉淀裝置的出水口與生物去污系統的進水口相連，生物去污系統的出水口與二級沉淀裝置的進水口相連，二級沉淀裝置的出水口與精過濾系統的進水口相連通，精過濾系統的出水口與清水池的進水口相連通，二級沉淀裝置的出泥口與脫泥車間的進水口相連通，污水經過粗過濾系統、一級沉淀裝置、生物去污系統、二級沉淀裝置和精過濾系統后，清水可供給高爾夫球場的生活用水，也可作為球場的噴灌用水。

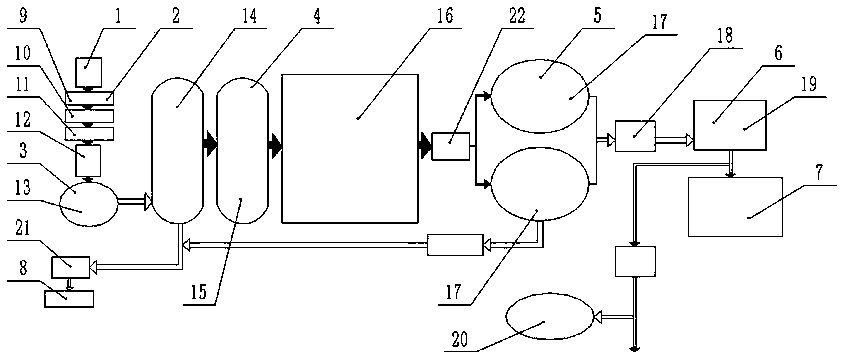

　　摘要附圖



　　權利要求書

　　1.一種高爾夫球場生活用水處理裝置，其特征在于，包括供水裝置(1)，所述供水裝置(1)的出水口與粗過濾系統(2)的進水口相連，粗過濾系統(2)的出水口與一級沉淀裝置(3)的進水口相連，一級沉淀裝置(3)的出水口與生物去污系統(4)的進水口相連，生物去污系統(4)的出水口與二級沉淀裝置(5)的進水口相連，二級沉淀裝置(5)的出水口與精過濾系統(6)的進水口相連通，精過濾系統(6)的出水口與清水池(7)的進水口相連通，二級沉淀裝置(5)的出泥口與脫泥車間(8)的進水口相連通。

　　2.根據權利要求1所述的一種高爾夫球場生活用水處理裝置，其特征在于，所述粗過濾系統(2)包括粗格柵組(9)、提升泵房(10)和細格柵組(11)，所述粗格柵組(9)的進水口與供水裝置(1)的出水口相連通，粗格柵組(9)的出水口依次與提升泵房(10)、細格柵組(11)相連，細格柵組(11)的出水口與一級沉淀裝置(3)的進水口相連通。

　　3.根據權利要求2所述的一種高爾夫球場生活用水處理裝置，其特征在于，所述一級沉淀裝置(3)包括沉砂池(12)和初沉池(13)，所述沉砂池(12)的進水口與細格柵組(11)的出水口相連通，沉砂池(12)的出水口與初沉池(13)的進水口相連通，初沉池(13)的出水口與生物去污系統(4)的進水口相連通。

　　4.根據權利要求3所述的一種高爾夫球場生活用水處理裝置，其特征在于，所述生物去污系統(4)包括缺氧池(14)、厭氧池(15)和生物反應池(16)，所述缺氧池(14)的進水口與初沉池(13)的出水口相連通，缺氧池(14)的出水口通過管道依次與厭氧池(15)、生物反應池(16)相連通，生物反應池(16)的出水口通過管道與二級沉淀裝置(5)的進水口相連通。

　　5.根據權利要求4所述的一種高爾夫球場生活用水處理裝置，其特征在于，所述二級沉淀裝置(5)包括多個沉淀池(17)，多個沉淀池(17)的進水口通過管道與生物反應池(16)的出水口相連通，多個沉淀池(17)的出水口依次與消毒池(18)、濾池(19)、清水池(7)相連通，多個沉淀池(17)的出泥口通過回流井與絮凝池(21)的進泥口相連通，絮凝池(21)的出泥口與脫泥車間(8)的進水口相連通。

　　6.根據權利要求5所述的一種高爾夫球場生活用水處理裝置，其特征在于，所述缺氧池(14)的出泥口與絮凝池(21)的進泥口相連通。

　　7.根據權利要求6所述的一種高爾夫球場生活用水處理裝置，其特征在于，所述生物反應池(16)的出水口與多個沉淀池(17)之間通過配水井(22)相連。

　　8.根據權利要求7所述的一種高爾夫球場生活用水處理裝置，其特征在于，所述濾池(19)的出水口還與噴灌系統(20)相連通。

　　說明書

　　一種高爾夫球場生活用水處理裝置

　　技術領域

　　本實用新型高爾夫球場生活污水處理領域，具體涉及一種應用于高爾夫球場的水處理裝置。

　　背景技術

　　高爾夫球場用水量大，如果都用自來水，會造成很大的水資源浪費。另外，高爾夫球場會產生大量的污水，其量與球場的運行狀況有密切關系，污水中含有大量有機物，如纖維素、淀粉、糖類和脂肪蛋白質等;也常含有病原菌、病毒和寄生蟲卵;無機鹽類的氯化物、硫酸鹽、磷酸鹽、碳酸氫鹽和鈉、鉀、鈣、鎂、及少量的重金屬等。處理生活污水的過程中由于沉淀以及化學反應等原因，會產生大量的固體雜質，這些固體雜質會沉淀下來，進而產生了大量的污泥，污泥中含有大量的有機質和氮磷鉀元素，COD值偏高，遠遠無法達到國家排放標準。因此，如果能將高爾夫球場的生活污水和雨水進行回收利用，能夠大大減少清水的使用量，減少水資源的浪費。

　　實用新型內容

　　本實用新型克服現有技術存在的不足，旨在提供一種應用于高爾夫球場的水處理裝置，回收利用效果好，大大節約水資源。

　　為了解決上述技術問題，本實用新型采用的技術方案為：一種高爾夫球場生活用水處理裝置，包括供水裝置，供水裝置可為生活廢水或雨水(以下統稱為污水)，供水裝置的出水口與粗過濾系統的進水口相連，粗過濾系統的出水口與一級沉淀裝置的進水口相連，一級沉淀裝置的出水口與生物去污系統的進水口相連，生物去污系統的出水口與二級沉淀裝置的進水口相連，二級沉淀裝置的出水口與精過濾系統的進水口相連通，精過濾系統的出水口與清水池的進水口相連通，二級沉淀裝置的出泥口與脫泥車間的進水口相連通。污水經過粗過濾系統、一級沉淀裝置、生物去污系統、二級沉淀裝置和精過濾系統后得到清水和污泥，清水可供給給高爾夫球場生活用水，也可供給給球場的人工湖，也可作為球場的噴灌用水。

　　其中，粗過濾系統包括粗格柵組、提升泵房和細格柵組，粗格柵組的進水口與供水裝置的出水口相連通，粗格柵組的出水口依次與提升泵房、細格柵組相連，細格柵組的出水口與一級沉淀裝置的進水口相連通。污水首先通過粗格柵組進行過濾，大的雜質和污物不能夠進入到下一級凈水設備，在提升泵房的作用下，經過粗格柵組的水進入到細格柵組進行二次過濾，將更小的雜質進行過濾，過濾后的水流入到一級沉淀系統進行除砂處理。

　　其中，一級沉淀裝置包括沉砂池和初沉池，沉砂池的進水口與細格柵組的出水口相連通，沉砂池的出水口與初沉池的進水口相連通，初沉池的出水口與生物去污系統的進水口相連通，沉砂池用于沉淀大塊且質量重的雜物和砂石，從沉砂池出來后的水進入初沉池后進行初級靜置沉淀，初次沉淀后的水進入到生物去污系統中進行處理。

　　其中，生物去污系統包括缺氧池、厭氧池和生物反應池，缺氧池的進水口與初沉池的出水口相連通，缺氧池的出水口通過管道依次與厭氧池、生物反應池相連通，生物反應池的出水口通過管道與二級沉淀裝置的進水口相連通，缺氧池、厭氧池和生物反應池對水中的生物污物進行處理，進過處理后的水進入到二級沉淀裝置中。

　　其中，二級沉淀裝置包括多個沉淀池，多個沉淀池的進水口通過管道與生物反應池的出水口相連通，多個沉淀池的出水口依次與消毒池、濾池、清水池相連通，進過生物去污系統系統后的水先進行二次沉淀，將水中的較重雜質進行沉淀處理，二級沉淀后的水進入消毒池中進行消毒，消毒后的水進入到濾池中進行精過濾處理，過濾后的水能夠滿足生活用水的標準，清水進入清水池中進行存儲并供以中水用戶處理，同樣，精過濾處理后的水還可共球場的人工湖使用，也可作為球場灌溉使用。多個沉淀池的出泥口通過回流井與絮凝池的進泥口相連通，絮凝池的出泥口與脫泥車間的進水口相連通，對污水處理口的污泥進行絮凝和脫泥處理。

　　其中，缺氧池的出泥口與絮凝池的進泥口相連通，缺氧池的污泥也進行絮凝和脫泥處理。

　　其中，作為優選地，生物反應池的出水口與多個沉淀池之間通過配水井相連。

　　其中，濾池的出水口還與噴灌系統相連通，以供給球場噴灌使用。

　　本實用新型與現有技術相比具有以下有益效果：本實用新型能夠?qū)Ω郀柗蚯驁龅纳�活污水和雨水進行深處理，凈水效果好，進過處理后的水能夠滿足球場的生活和灌溉需求，非常使用，可廣泛推廣應用。
