申請日2015.09.29

　　公開(公告)日2016.03.02

　　IPC分類號C02F9/10

　　摘要

　　一種城市污水處理回收裝置，包括第一過濾水箱、第二過濾水箱和第三過濾水箱，第一過濾水箱內設有由動力裝置驅動其做往復運動的刮板，第一過濾水箱的下方連接有水循環箱，水循環箱內設有用于過濾雜質的過濾膜Ⅰ，出液口連接水循環箱上設有的進液口Ⅰ，水循環箱的上端通過帶有水泵的抽水管連通到第一過濾水箱，水循環箱底端設有的出液口Ⅰ連接第二過濾水箱的進液口Ⅱ，第二過濾水箱的出液口Ⅱ連接第三過濾水箱的進液口Ⅲ;第三過濾水箱為全封閉箱體，其裝設在一封閉殼體內，第三過濾水箱的箱體內設有用于過濾雜質的可拆卸的過濾膜Ⅱ。該裝置回收污水的效率高，能夠顯著提高水的循環利用率，且顯著降低了成本。

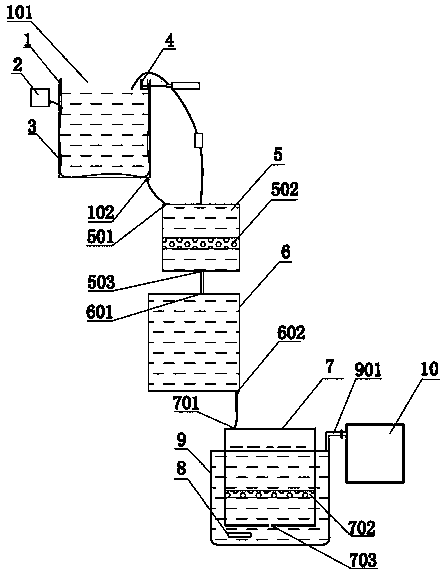

　　摘要附圖



　　權利要求書

　　1.一種城市污水處理回收裝置，包括第一過濾水箱(1)、第二過濾水箱(6)和第三過濾水箱(7)，所述第一過濾水箱(1)的位置高于第二過濾水箱(6)，第二過濾水箱(6)的位置高于第三過濾水箱(7)，第一過濾水箱(1)上方設有污水輸送口(101)，下方設有出液口(102)，第一過濾水箱(1)內設有由動力裝置驅動其做往復運動的刮板(4)，刮板(4)用于刮除第一過濾水箱(1)液面上的漂浮物，其特征在于：所述第一過濾水箱(1)的下方連接有水循環箱(5)，水循環箱(5)內設有用于過濾雜質的過濾膜Ⅰ(502)，所述出液口(102)連接水循環箱(5)上設有的進液口Ⅰ(501)，水循環箱(5)的上端通過帶有水泵的抽水管連通到第一過濾水箱(1)，水循環箱(5)底端設有的出液口Ⅰ(503)連接第二過濾水箱(6)的進液口Ⅱ(601)，第二過濾水箱(6)的出液口Ⅱ(602)連接第三過濾水箱(7)的進液口Ⅲ(701);所述第一過濾水箱(1)內壁套設有無紡布(3)，無紡布(3)上設有多個直徑為8～10um的液體過濾孔，第一過濾水箱(1)一側連接有藥劑存放箱(2)，藥劑存放箱(2)內存放有由二氧化鈦和聚合氯化鋁復合而成的污水處理藥劑，藥劑存放箱(2)通過輸送管向第一過濾水箱(1)內輸送污水處理藥劑，所述輸送管上設有用于調節污水處理藥劑排放量的調節閥;所述第二過濾水箱(6)內設有殺菌裝置;所述第三過濾水箱(7)為全封閉箱體，其裝設在一封閉殼體(9)內，第三過濾水箱(7)的箱體內設有用于過濾雜質的可拆卸的過濾膜Ⅱ(702)，第三過濾水箱(7)的底端設有用于向封閉殼體(9)內排水的排水孔(703)，所述封閉殼體(9)為由內層和外層組成的夾層式箱體，內層和外層之間設有保溫層，保溫層上面設有一層可對封閉殼體(9)內的液體進行加熱的電熱膜，封閉殼體(9)內還設有加熱裝置(8)，電熱膜和加熱裝置(8)的開啟和關閉均由控制器控制，通過電熱膜和加熱裝置(8)的聯合作用以加快水分蒸發，封閉殼體(9)上端通過輸氣管路(901)連通蒸餾水存儲罐(10)。

　　2.根據權利要求1所述的一種城市污水處理回收裝置，其特征在于：所述的過濾膜Ⅰ(502)和過濾膜Ⅱ(702)均為由沙或木炭組成的固體顆粒床層。

　　3.根據權利要求1所述的一種城市污水處理回收裝置，其特征在于：所述的過濾膜Ⅰ(502)和過濾膜Ⅱ(702)均由第一層過濾材質和第二層過濾材質相互壓制組成，第一層過濾材質為無紡布，第二層過濾材質為過濾棉。

　　4.根據權利要求1至3任一項所述的一種城市污水處理回收裝置，其特征在于：所述的過濾膜Ⅰ(502)和過濾膜Ⅱ(702)上均設有多個孔徑為0.001～0.02μm的過濾孔。

　　5.根據權利要求1所述的一種城市污水處理回收裝置，其特征在于：所述的殺菌裝置采用紫外線殺菌。

　　6.根據權利要求1所述的一種城市污水處理回收裝置，其特征在于：所述的動力裝置為氣缸或液壓油缸。

　　說明書

　　一種城市污水處理回收裝置

　　技術領域

　　本實用新型涉及一種城市建設用試驗裝置，具體地說是涉及一種城市污水處理回收裝置。

　　背景技術

　　城市污水排放的問題一直是影響城市健康發展的重要問題，目前城市污水往往存在亂排亂放的問題，嚴重影響了城市的健康發展以及市民的身體健康。另外，當前市場上出現的污水處理裝置，存在污水回收效率低、水的利用率較低以及成本較高等問題。因此，設計出一種回收效率高、水循環利用率高及成本低的污水處理回收裝置是目前急需解決的問題。

　　實用新型內容

　　本實用新型主要是為解決上述存在的問題，提供一種城市污水處理回收裝置，該裝置回收污水的效率高，能夠顯著提高水的循環利用率，且顯著降低了成本。

　　為解決上述存在的問題，本實用新型所采用的技術方案是：一種城市污水處理回收裝置，包括第一過濾水箱、第二過濾水箱和第三過濾水箱，所述第一過濾水箱的位置高于第二過濾水箱，第二過濾水箱的位置高于第三過濾水箱，第一過濾水箱上方設有污水輸送口，下方設有出液口，第一過濾水箱內設有由動力裝置驅動其做往復運動的刮板，刮板用于刮除第一過濾水箱液面上的漂浮物，所述第一過濾水箱的下方連接有水循環箱，水循環箱內設有用于過濾雜質的過濾膜Ⅰ，所述出液口連接水循環箱上設有的進液口Ⅰ，水循環箱的上端通過帶有水泵的抽水管連通到第一過濾水箱，水循環箱底端設有的出液口Ⅰ連接第二過濾水箱的進液口Ⅱ，第二過濾水箱的出液口Ⅱ連接第三過濾水箱的進液口Ⅲ;所述第一過濾水箱內壁套設有無紡布，無紡布上設有多個直徑為8～10um的液體過濾孔，第一過濾水箱一側連接有藥劑存放箱，藥劑存放箱內存放有由二氧化鈦和聚合氯化鋁復合而成的污水處理藥劑，藥劑存放箱通過輸送管向第一過濾水箱內輸送污水處理藥劑，所述輸送管上設有用于調節污水處理藥劑排放量的調節閥;所述第二過濾水箱內設有殺菌裝置;所述第三過濾水箱為全封閉箱體，其裝設在一封閉殼體內，第三過濾水箱的箱體內設有用于過濾雜質的可拆卸的過濾膜Ⅱ，第三過濾水箱的底端設有用于向封閉殼體內排水的排水孔，所述封閉殼體為由內層和外層組成的夾層式箱體，內層和外層之間設有保溫層，保溫層上面設有一層可對封閉殼體內的液體進行加熱的電熱膜，封閉殼體內還設有加熱裝置，電熱膜和加熱裝置的開啟和關閉均由控制器控制，通過電熱膜和加熱裝置的聯合作用以加快水分蒸發，封閉殼體上端通過輸氣管路連通蒸餾水存儲罐。

　　作為進一步地改進，所述的過濾膜Ⅰ和過濾膜Ⅱ均為由沙或木炭組成的固體顆粒床層。

　　作為進一步地改進，所述的過濾膜Ⅰ和過濾膜Ⅱ均由第一層過濾材質和第二層過濾材質相互壓制組成，第一層過濾材質為無紡布，第二層過濾材質為過濾棉。

　　作為進一步地改進，所述的過濾膜Ⅰ和過濾膜Ⅱ上均設有多個孔徑為3～5um的過濾孔。

　　作為進一步地改進，所述的殺菌裝置采用紫外線殺菌。

　　作為進一步地改進，所述的動力裝置為氣缸或液壓油缸。

　　本實用新型所帶來的有益效果為：該裝置結構簡單，回收污水的效率高;能夠顯著提高水的循環利用率，且顯著降低了成本。
