申請日2015.09.28

　　公開(公告)日2015.12.09

　　IPC分類號C02F9/10

　　摘要

　　本發明是脫硫廢水資源化處理裝置及其方法，是針對脫硫廢水的特點，即為高鹽酸性無機廢水，采用膜處理與蒸發結晶處理技術進行高效組合設計，包括預處理系統、膜濃縮處理系統、蒸發結晶處理系統。即首先利用石灰、純堿、弱酸床軟化，錯流管式微濾膜過濾，除去鈣鎂離子與重金屬污染物;然后將預處理出水再利用反滲透與電滲析進行濃縮減量，反滲透產水回用;最后將膜濃縮處理系統的濃縮液進行蒸發結晶，分別產出硫酸鈉與氯化鈉回收，冷凝水回用，從而達到脫硫廢水的資源化處理的目的。具體優點有：①石灰、純堿、弱酸床軟化徹底，②反滲透、電滲析濃縮高效，反滲透產水回用，③蒸發結晶分別回收硫酸鈉與氯化鈉，④實現脫硫廢水的資源化處理。

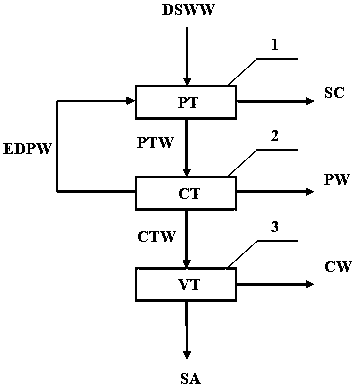

　　摘要附圖



　　權利要求書

　　1.脫硫廢水資源化處理裝置，其特征是包括預處理系統(1)、膜濃縮處理系統(2)、蒸發結晶系統(3);其中預處理系統(1)的進水口接脫硫廢水管，預處理系統(1)的回水進口接膜濃縮處理系統(2)的電滲析產水管，預處理系統(1)的出水管接膜濃縮處理系統(2)的進水口，預處理系統(1)有一個預處理系統產生的外運泥餅的接泥口，膜濃縮處理系統(2)的濃水管接蒸發結晶系統(3)的進液口，膜濃縮處理系統(2)接膜濃縮處理系統(2)的反滲透產水管，蒸發結晶系統(3)接蒸發結晶系統(3)的冷凝水管，蒸發結晶系統(3)有一個送出蒸發結晶系統(3)產生的回收鹽的出鹽口。

　　2.根據權利要求1所述的脫硫廢水資源化處理裝置，其特征是所述的預處理系統(1)，其結構是脫硫廢水管連接脫硫廢水調節池的進水口，曝氣攪拌風機的出風口連接脫硫廢水調節池的進風口，脫硫廢水調節池的出水口連接1#反應池的進水口，石灰/有機硫/絮凝劑/助凝劑投加裝置的出藥口連接1#反應池的進藥口，1#反應池的出水口連接澄清池的進水口，澄清池的排泥口連接污泥脫水裝置的進泥口，澄清池的出水口連接中間水池的進水口，攪拌風機的出風口連接中間水池的進風口，中間水池的出水口連接2#反應池的進水口，純堿/有機硫/絮凝劑投加裝置的出藥口連接2#反應池的進藥口，2#反應池的出水口連接濃縮池的進水口，濃縮池的排泥口也連接污泥脫水裝置的進泥口，濃縮池的出水口連接管式濾膜裝置的進水口，管式濾膜裝置的回水口連接濃縮池的回水進口，酸洗加藥裝置的出藥口連接管式濾膜裝置的進藥口，管式濾膜裝置的出水口連接弱酸床的進水口，鹽酸投加裝置的出藥口也連接弱酸床的進水口，樹脂再生的鹽酸/燒堿投加裝置的出藥口連接弱酸床的進藥口，弱酸床的排水口連接脫硫廢水調節池的1#回水進口，弱酸床的出水口連接清水池的進水口，膜濃縮處理系統的電滲析產水管EDPW連接清水池的回水進口，清水池的出水口連接預處理系統出水管，污泥脫水裝置的濾液出口連接脫硫廢水調節池的2#回水進口，污泥脫水裝置的出泥口連接預處理系統產生的外送泥餅的接泥口。

　　3.根據權利要求1所述的脫硫廢水資源化處理裝置，其特征是所述的膜濃縮處理系統2，其結構是反滲透裝置的進水口連接預處理系統出水管，反滲透清洗裝置的出液口連接反滲透裝置的進液口，反滲透裝置的產水口連接反滲透產水箱的進水口，反滲透產水箱的出水口連接膜濃縮處理系統的反滲透產水管，反滲透裝置的濃水口連接反滲透濃水箱的進水口，反滲透濃水箱的出水口連接電滲析裝置的進水口，電滲析清洗裝置的出液口連接電滲析裝置的進液口，電滲析裝置的產水口連接膜濃縮處理系統的電滲析產水管，電滲析裝置的濃水口連接電滲析濃水箱的進水口，電滲析濃水箱的出水口連接膜濃縮處理系統濃水管。

　　4.根據權利要求1所述的脫硫廢水資源化處理裝置，其特征是所述的蒸發結晶系統(3)，其結構是蒸發結晶裝置的進液口接膜濃縮處理系統濃水管，蒸發結晶裝置的蒸汽進口接蒸汽減壓裝置的蒸汽出口，蒸發結晶裝置的出鹽口連接蒸發結晶系統產生的鹽，蒸發結晶裝置的冷凝液出口連接蒸發結晶冷凝水箱的進水口，冷凝水箱的出水口連接蒸發結晶系統的冷凝水管。

　　5.如權利要求1的脫硫廢水資源化處理方法，其特征是包括如下步驟：

　　1)脫硫廢水在預處理系統，通過投加石灰、純堿、有機硫、絮凝劑、助凝劑，配制的濃度分別為：5～10%、5～10%、0.5～2%、5～15%、0.1～2%，去除硬度、重金屬污染物，分離出外排泥餅;

　　2)通過膜濃縮處理系統，利用反滲透、電滲析進行濃縮減量，TDS濃縮至12～18%，反滲透產水達到循環水標準TDS≤1000mg/L回用;

　　3)蒸發結晶系統，分別蒸發結晶出硫酸鈉與氯化鈉，回收利用，蒸發結晶的冷凝液回用，達到脫硫廢水資源化處理的目的。

　　6.如權利要求5的脫硫廢水資源化處理方法，其特征是所述的步驟1)脫硫廢水在預處理系統，具體是脫硫廢水依次通過接脫硫廢水調節池、1#反應池、澄清池進入中間水池，其中在脫硫廢水調節池，通過曝氣攪拌風機的曝氣攪拌，進行水質水量調節，在1#反應池投加石灰、有機硫、絮凝劑、助凝劑，在澄清池通過沉淀去除硬度、重金屬污染物，污泥排至污泥脫水裝置，中間水池也接有攪拌風機防止沉淀;中間水池的出水依次通過2#反應池、濃縮池、管式濾膜裝置、弱酸床進入清水池，其中在2#反應池投加純堿、有機硫、絮凝劑，在濃縮池通過管式濾膜裝置進行分離濃縮，進一步去除硬度、重金屬污染物，濃縮池的沉淀污泥也排至污泥脫水裝置，管式濾膜裝置接有酸洗加藥裝置定時進行膜清洗，初步軟化出水通過鹽酸投加裝置調整pH至7～8.5，弱酸床去除殘余硬度，弱酸床接有樹脂再生的鹽酸/燒堿投加裝置，對弱酸床進行再生，再生排水返回脫硫廢水調節池重新處理;污泥脫水裝置壓濾出的脫水泥餅外運，污泥脫水裝置壓濾出的濾液返回脫硫廢水調節池重新處理;清水池的出水送至膜濃縮處理系統，膜濃縮處理系統的電滲析產水返回到清水池重新處理，脫硫廢水的pH：4～6、SS懸浮物：5000～12000mg/L、Ca2+：1000～2000mg/L、Mg2+：3000～7000mg/L、Cl-：7000～17000mg/L、SO42-：4000～8000mg/L、SiO2：5～50mg/L、TDS溶解總固體：16000～36000mg/L。

　　7.如權利要求5的脫硫廢水資源化處理方法，其特征是所述的步驟2)通過膜濃縮處理系統，具體是預處理系統的出水進入反滲透裝置進行脫鹽處理，反滲透裝置的產水達到循環水的用水標準TDS≤1000mg/L，經過反滲透產水箱回用，反滲透裝置接有反滲透清洗裝置定時進行化學清洗;反滲透裝置的濃水經過反滲透濃水箱、進入電滲析裝置進行進一步濃縮減量TDS濃縮至12～18%，電滲析裝置接有電滲析清洗裝置對電滲析進行定期清洗，電滲析裝置的產水返回預處理系統，電滲析裝置的濃水經過電滲析濃水箱送至蒸發結晶系統。

　　8.如權利要求5的脫硫廢水資源化處理方法，其特征是所述的步驟3)蒸發結晶系統，具體是通過膜濃縮處理系統的濃水進入蒸發結晶裝置，蒸發結晶裝置采用機械蒸汽再壓縮技術，分別產出工業品質純度≥98%的硫酸鈉與氯化鈉，蒸發結晶裝置接有蒸汽減壓裝置利用外接蒸汽啟動蒸發結晶系統并補充少量蒸汽，蒸發結晶裝置產生的冷凝液經過蒸發結晶冷凝水箱回用。

　　說明書

　　脫硫廢水資源化處理裝置及其方法

　　技術領域

　　本發明涉及的是脫硫廢水資源化處理裝置及其方法，屬于工業廢水處理的技術領域。

　　背景技術

　　電廠煙氣采用石灰石--石膏濕法進行脫硫，在脫硫過程中經過循環濃縮產生高濃度脫硫廢水，該脫硫廢水具有懸浮物濃度高、Ca2+、Mg2+、Cl-、SO42-離子濃度高，并含有部分重金屬、氟化物、SiO2等，是目前較難處理的廢水之一。

　　傳統的脫硫廢水處理是采用“三聯箱(中和、沉淀、絮凝)--澄清池”工藝，通過投加石灰、有機硫、絮凝劑與助凝劑，除去重金屬、氟化物，使得重金屬污染物達標排放，缺點是水中含鹽量嚴重超標，影響周圍水體。脫硫廢水處理資源化或零排放的很少，目前已有廣東河源電廠采用“石灰加純堿兩級軟化及去除重金屬--直接進行多效蒸發”工藝，達到零排放，但是其軟化效果尚不佳，直接蒸發耗能又太高，用戶經濟上難以承受;另有浙江長興電廠采用“軟化及去除重金屬—反滲透濃縮—正滲透再濃縮—蒸發結晶”工藝，達到資源化處理的效果，但正滲透投資較高，系統技術難以推廣。隨著環保法規的提高，廢水排放時對總鹽的要求逐步提高，需要新的工藝技術及設備對脫硫廢水進行資源化處理，達到零排放的目的。

　　發明內容

　　本發明提出的是一種脫硫廢水資源化處理裝置及其方法，其目的就是針對目前脫硫鐵廢水處理存在的問題，旨在利用預處理系統、膜濃縮處理系統、蒸發結晶系統對脫硫廢水進行資源化處理。處理前脫硫廢水的pH：4～6、SS(懸浮物)：5000～12000mg/L、Ca2+(鈣離子)：1000～2000mg/L、Mg2+(鎂離子)：3000～7000mg/L、Cl-(氯離子)：7000～17000mg/L、SO42-(硫酸根離子)：4000～8000mg/L、SiO2(二氧化硅)：5～50mg/L、TDS(溶解總固體)：16000～36000mg/L，處理后的出水達到循環水的水質標準，而回用到循環水系統，蒸發結晶的Na2SO4(硫酸鈉)與NaCl(氯化鈉)回收，達到脫硫廢水資源化處理的目的。

　　本發明的技術解決方案：脫硫廢水資源化處理裝置，其特征是包括預處理系統(1)、膜濃縮處理系統(2)、蒸發結晶系統(3);其中預處理系統(1)的進水口接脫硫廢水管，預處理系統(1)的回水進口接膜濃縮處理系統(2)的電滲析產水管，預處理系統(1)的出水管接膜濃縮處理系統(2)的進水口，預處理系統(1)有一個預處理系統產生的外運泥餅的接泥口，膜濃縮處理系統(2)的濃水管接蒸發結晶系統(3)的進液口，膜濃縮處理系統(2)接膜濃縮處理系統(2)的反滲透產水管，蒸發結晶系統(3)接蒸發結晶系統(3)的冷凝水管，蒸發結晶系統(3)有一個送出蒸發結晶系統(3)產生的回收鹽的出鹽口。

　　脫硫廢水資源化處理方法，包括如下步驟：

　　1)脫硫廢水在預處理系統，通過投加石灰、純堿、有機硫、絮凝劑、助凝劑(配制濃度分別為：5～10%、5～10%、0.5～2%、5～15%、0.1～2%)，去除硬度、重金屬污染物，分離出外排泥餅;

　　2)通過膜濃縮處理系統，利用反滲透、電滲析進行濃縮減量(TDS濃縮至12～18%)，反滲透產水(達到循環水標準,TDS≤1000mg/L)回用;

　　3)蒸發結晶系統，分別蒸發結晶出硫酸鈉與氯化鈉(純度≥98%)，回收利用，蒸發結晶的冷凝液回用，達到脫硫廢水資源化處理的目的。

　　本發明的優點：本發明是針對脫硫廢水的特點，即為高鹽酸性無機廢水，采用先進的膜處理與蒸發結晶處理技術進行高效組合設計，包括預處理系統、膜濃縮處理系統、蒸發結晶處理系統。即首先利用石灰、純堿、弱酸床(WAC)軟化，錯流管式微濾膜(DF)過濾，除去鈣鎂離子與重金屬污染物;然后將預處理出水再利用反滲透(RO)與電滲析(EDR)進行濃縮減量，反滲透產水回用;最后將膜濃縮處理系統的濃縮液進行蒸發結晶，分別產出硫酸鈉(Na2SO4)與氯化鈉(NaCl)回收，冷凝水回用，從而達到脫硫廢水的資源化處理的目的。具體優點有：①石灰、純堿、弱酸床軟化徹底，②反滲透、電滲析濃縮高效，反滲透產水回用，③蒸發結晶分別回收硫酸鈉與氯化鈉，④實現脫硫廢水的資源化處理。
