申請日2015.09.28

　　公開(公告)日2015.12.02

　　IPC分類號C02F103/30; C02F9/14

　　摘要

　　本發明涉及粘膠纖維廢水處理方法及裝置包括：(1)對高含鹽和低含鹽廢水黏膠廢水，然后進行單獨處理;(2)對高含鹽和低含鹽廢水分別進行吹脫，然后再分別進入涼水塔進行降溫處理;通過噴淋塔進行堿性回收吹脫出來的硫化氫氣體;(3)對低含鹽廢水酸堿微調后進行生化處理，廢水達一級標準，通過連續微濾和反滲透膜后回用;(4)廢棄電石渣對高含鹽廢水酸堿調節(3)中濃水共同進行生物強化處理;(5)對生化處理后的高含鹽廢水進行活性炭吸附的深度處理，實現達標排放;(6)吸附飽和的活性炭進行再生。本發明提供了一種成本低、資源節約型、循環經濟型的一種黏膠廢水處理及回用方法，適合于在黏膠行業廢水推廣和應用。

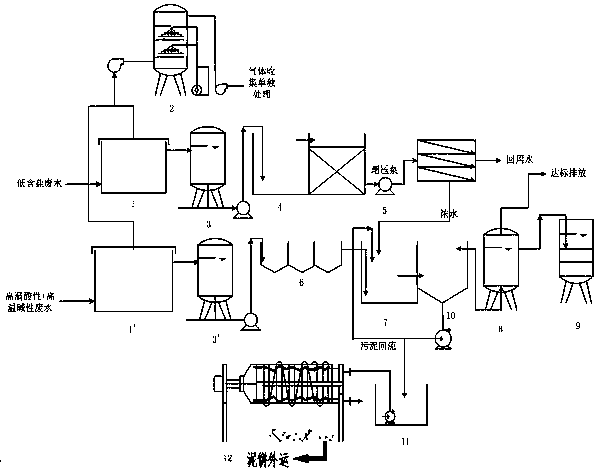

　　摘要附圖



　　權利要求書

　　1.一種粘膠纖維工業廢水處理方法，其特征在于按如下的步驟進行：

　　(1)首先對黏膠廢水根據其鹽度高低分成高含鹽和低含鹽廢水，進行單獨處理;

　　(2)對高含鹽和低含鹽廢水分別進行吹脫，吹脫出的硫化氫氣體通過噴淋塔進行堿性洗脫，廢液進行資源循環利用，廢水再分別涼水塔進行降溫處理;

　　(3)低含鹽廢水酸堿微調后單獨進行生化處理，廢水達到一級A后通過連續微濾+反滲透膜雙膜進行回用，回用率為60-75%;

　　(4)高溫酸性水和高溫堿性廢水中和后利用廢棄電石渣對中和后的廢水進行進一步的中和，得到高含鹽中性廢水;

　　(5)強化微生物好氧生化處理：步驟(3)的雙膜濃水也進入以及高含鹽中性廢水直接進行高含鹽生化好氧處理，去除COD污染物;

　　(6)對生化處理后的高含鹽廢水進行活性炭吸附的深度處理，實現達標排放;

　　(7)對吸附飽和的活性炭進行再生。

　　2.權利要求1所述的處理方法，其特征在于步驟(2)將水中廢氣吹脫后通過噴淋塔采用3～5%(w/w)的濃度氫氧化鈉進行堿性洗脫，洗脫廢液進行資源循環利用。

　　3.權利要求1所述的處理方法，其特征在于步驟(3)低含鹽廢水不用進行生物強化處理，直接利用活性污泥法進行生化處理，所述的連續微濾+反滲透膜雙膜進行回用，指的是采用的是陶氏膜，Qmax=300m3/h·套,2000L/h/只20支/套+反滲透膜，陶氏膜，162支/套，進水Qmax=340m3/h，套膜通量18L/m2·h。

　　4.權利要求1所述的處理方法，其特征在于步驟(4)廢棄電石渣指的是：含量為65.3%(w/w)的氧化鈣廢棄電石渣，加量為5g/L廢水進行中和，使用高密沉淀池進行脫鈣處理，減少電石渣在中和過程中在池壁和管道的結垢現象。

　　5.權利要求1所述的處理方法，其特征在于步驟(5)強化微生物好氧生化處理，指的是在高含鹽廢水中投加高效菌制劑，一次性投加菌制劑量為0.5Kg/天噸廢水，一個月投加一次，同時按照C:N:P=100:5:1的比例投加微生物生長需要的氮磷營養物質;所述的菌制劑指的是：枯草芽孢桿菌干菌體+火山泥，重量配比為1:1;枯草芽孢桿菌濃度為1×104個/ml的菌。

　　6.權利要求1所述的處理方法，其特征在于步驟(6)所述活性炭吸附深度處理指的是：沉淀池污泥回流到好氧池的比例為100%;當高含鹽廢水COD通過生化作用達到100mg/L時，廢水進行活性炭深度吸附的深度處理，活性炭用量為0.2kg活性炭/噸廢水。

　　7.權利要求1所述的處理方法，其特征在于活性炭吸附飽和后要通過活性炭再生窯進行再生，使用的是連續活性炭吸附再生技術，降低活性炭成本。

　　8.一種粘膠纖維廢水的處理裝置，其特征在于包括預處理吹脫池、堿性噴淋塔、冷卻循環塔、好氧生化池、連續微濾池+RO、中和沉淀池、高含鹽好氧生物強化池、活性炭吸附塔、活性炭再生塔、沉淀池、儲泥池、板框壓濾;其中預處理吹脫池(1)與(1’)與冷卻循環塔(3)，(3’)、好氧生化池(4)、連續微濾池+反滲透膜(5)、高含鹽好氧生物強化池(7)依次相連;所述的高含鹽生物好氧強化池(7)一端與中和沉淀池(6)相連，一端與沉淀池(10)相連，儲泥池(11)設置在高含鹽生物好氧強化池(7)下端，儲泥池污泥通過污泥泵進入板框壓濾(12)，堿性噴淋塔(2)在預處理吹脫池上端;廢水進入預處理吹脫池(1)，(1’)，通過風機收集后通到堿性噴淋塔(2)，吹脫后的低含鹽和高含鹽廢水分別溢流進入冷卻塔循環塔(3)，(3’)中，冷卻后低含鹽廢水溢流進入好氧生化池(4)，好氧生化池廢水溢流進入連續微濾池+反滲透膜(5)，反滲透濃水溢流進入高含鹽生物好氧強化池(7);吹脫后的高含鹽廢水溢流進入中和沉淀池(6)，廢水中和后溢流進入高含鹽生物好氧強化池(7)，廢水溢流進入沉淀池(10)，污泥通過污泥泵進入儲泥池(11)，沉淀池(10)上清液廢水溢流進入活性炭吸附塔(8)，污泥通過污泥泵進入板框壓濾(12)。

　　說明書

　　一種粘膠纖維工業廢水處理方法及裝置

　　技術領域

　　本發明屬于環保技術領域。涉及一種廢水處理回用方法，尤其適用于對化纖行業中黏膠廢水進行處理，并達到生產回用標準的廢水處理回用方法及其設備，粘膠纖維廢水的處理方法及裝置。

　　背景技術

　　粘膠纖維是利用含有天然纖維素的高分子材料木漿、棉漿等經過化學與機械方法加工而成的化學纖維。是化纖中源于天然而優于天然的再生纖維素纖維是紡織工業原料的重要材料之一。粘膠纖維在生產過程中需要大量的化工原料會產生大量的廢水這些廢水含有硫酸、硫酸鋅、二硫化碳、纖維素、溶解性有機物等均對環境產生很大的危害，是紡織工業的主要污染源之一。粘膠纖維行業的廢水量較大，成為企業經濟發展的沉重負擔，特別是在缺水地區，受水資源的約束，致使企業產品成本增加，經濟效益下降，從而影響企業治理污染的積極性和主動性。

　　生物處理法具有經濟、高效、無害，運行穩定性、降解效率高，無二次污染等的特點常常受到人們的青睞。以高含鹽生物處理法為主導的方法尤其適用于黏膠行業廢水的處理，生物處理法與不同的工序組合達到廢氣和廢水治理同時治理。形成化纖行業黏膠廢水再生以及廢水價值組分循環利用的成套技術，廢水回用減少企業用水量，減少企業排污費用;價值組分循環利用能夠達到節能減排和節約成本的目的。本方法達到廢水再生回用與價值組分循環利用，為實現黏膠行業廢水的全要素資源化，為建設資源節約型、循環經濟型和環境友好型提供技術支持。

　　發明內容

　　本發明提供一種處理效果好、成本低、資源節約型、循環經濟型的一種以高含鹽生物處理法為主導黏膠廢水處理回用方法，適合于在黏膠行業廢水推廣和應用。

　　本發明提供了粘膠纖維廢水的處理方法，其特征在于按如下的步驟進行：

　　(1)首先要對黏膠廢水根據其鹽度高低分成高含鹽和低含鹽廢水，然后進行單獨處理;

　　(2)物化預處理：對廢水進行吹脫，吹脫出的硫化氫氣體通過噴淋塔進行堿性洗脫，廢液進行資源循環利用;

　　(3)高含鹽廢水中和并通過涼水塔進行冷卻，利用廢棄電石渣對中和后的廢水進行進一步的中和，得到高含鹽中性廢水;

　　(4)低含鹽廢水中和后單獨進行生化處理，廢水達到一級A后通過納濾膜+反滲透膜雙膜進行回用，回用率為60-75%;

　　(5)強化微生物好氧生化處理：雙膜濃水以及高含鹽中性廢水直接進行高含鹽生物強化好氧處理，去除COD等污染物;

　　(6)對生化處理后的高含鹽廢水進行活性炭吸附的深度處理，實現達標排放;

　　(7)高含鹽黏膠廢水好氧生化處理，其特征在于，沉淀池污泥回流到好氧池的比例為100%;

　　(8)對吸附飽和的活性炭進行再生。其中所述的處理方法，其特征在于將高溫酸性水和高溫堿性廢水分別進行單獨處理;

　　特別是步驟(1)首先要對黏膠廢水根據其鹽度高低分成高含鹽和低含鹽廢水，然后進行單獨處理;

　　特別是步驟(2)的物化預處理是將水中廢氣吹脫后通過噴淋塔進行堿性(氫氧化鈉，3～5%的濃度)洗脫，洗脫廢液進行資源循環利用;

　　步驟(3)低含鹽廢水不用進行生物強化處理，直接利用活性污泥法進行生化處理，所述的連續微濾(陶氏膜，Qmax=300m3/h·套,2000L/h/只20支/套)+反滲透膜(陶氏膜，162支/套。進水Qmax=340m3/h，套膜通量18L/m2·h)。

　　步驟(4)是利用廢棄電石渣(有效成分氧化鈣含量為65.3%)對高含鹽廢水(加量為5g/L廢水)進行中和，減少電石渣在中和過程中在池壁和管道的結垢現象;

　　其特征在于步驟(5)強化微生物好氧生化處理指的是在高含鹽廢水中投加高效菌制劑。一次性投加菌制劑量為0.5Kg/天噸廢水，一個月投加一次;同時按照C:N:P=100:5:1的比例投加微生物生長需要的氮磷營養物質;所述的C:N:P指的是(C指廢水中的化學需氧量):N指投加的硫酸銨中氮元素摩爾數，P指投加的磷酸氫二鉀中磷元素摩爾數);所述的菌制劑指的是枯草芽孢桿菌干菌體+火山泥，重量配比為1:1;枯草芽孢桿菌濃度為1×104個/ml的菌。

　　本發明所述的處理方法，其中沉淀池污泥回流到好氧池的比例為100%;

　　當高含鹽廢水COD通過生化作用達到100mg/L時，廢水進行活性炭深度吸附的深度處理，活性炭用量為(0.2kg活性炭/噸廢水)。

　　活性炭吸附采用脈動床設計。該設計的特點是污染物成分永遠接觸的是“新鮮”活性炭，保證出水的穩定性。該出水進行二次利用，節約活性炭和大量的水消耗成本;活性炭吸附飽和后要通過活性炭再生窯進行再生，使用的是連續活性炭吸附再生技術，降低活性炭成本。

　　本發明更進一步公開了粘膠纖維廢水的處理裝置，其特征在于包括預處理吹脫池、堿性噴淋塔、冷卻循環塔、好氧生化池、連續微濾池+RO、中和沉淀池、高含鹽好氧生物強化池、活性炭吸附塔、活性炭再生塔、沉淀池、儲泥池、板框壓濾;其中預處理吹脫池1與1’與冷卻循環塔3，3’、好氧生化池4、連續微濾池+反滲透5、高含鹽好氧生物強化池7依次相連;所述的高含鹽生物好氧強化池7一端與中和沉淀池6相連，一端與沉淀池10相連，儲泥池11設置在高含鹽生物好氧強化池下端，儲泥池污泥通過污泥泵進入板框壓濾12，堿性噴淋塔2在預處理吹脫池上端;廢水進入預處理吹脫池，通過風機收集后通到堿性噴淋塔，吹脫后的低含鹽和高含鹽廢水分別溢流進入冷卻塔循環塔中，冷卻后低含鹽廢水溢流進入好氧生化池4，好氧生化池廢水溢流進入連續微濾池+反滲透膜，RO濃水溢流進入高含鹽生物好氧強化池;吹脫后的高含鹽廢水溢流進入中和沉淀池，廢水中和后溢流進入高含鹽生物好氧強化池7，廢水溢流進入沉淀池10，污泥通過污泥泵進入儲泥池1)，沉淀池10上清液廢水溢流進入活性炭吸附塔8，污泥通過污泥泵進入板框壓濾。

　　本發明更加詳細的描述如下：

　　預處理：對廢水進行吹脫，把吹脫出的硫化氫氣體通過噴淋塔進行堿性洗脫，洗脫廢液進行循環利用;普通混合廢水進行活性污泥+碳濾池生化作用，廢水COD由400-1000mg/L降低到100mg/L后，通過雙膜(連續微濾+反滲透膜)包括進行廢水回用，一般回用率為60-75%。單獨將高溫酸性水和高溫堿性廢水中和并通過涼水塔進行冷卻，利用發電廠廢舊的電石渣對中和后的廢水進行進一步的中和，得到高含鹽中性廢水;強化微生物好氧生化處理：雙膜濃水以及高含鹽中性廢水直接進行高含鹽生物強化好氧處理，將高含鹽廢水的COD由30000mg/L到100mg/L左右;高含鹽黏膠廢水好氧生化處理是通過定期投加高含鹽菌制劑，采用好氧活性污泥法的好氧池或者接觸氧化法進行生物處理的方法;沉池污泥回流到好氧池，回流比為100%;通過生化作用后高含鹽廢水的COD達到100mg/L時，進行活性炭吸附深度水處理方法，廢水COD達到30mg/L時實現達標排放，高含鹽廢水達標排海(COD達到30mg/L，鹽度為2.3%)。

　　本發明所用的深度處理方法，應用連續活性炭吸附再生技術與一般方法相比所具有的顯著特點在于：

　　利用本發明的方法降解水中的化學污染物，尤其是高含鹽難降解的有機污染物具有去除效率高、無二次污染，廢水再生、廢水價值組分循環利和對設備的要求低等優點。

　　(2)本發明創造性地將簡單的方法進行技術集成，通過預處理，生物強化處理和活性炭吸附的深度處理將難降解高含鹽廢水進行處理達標。生產和運行成本較低，能有效的處理高含鹽廢水并使之達標。具有廢水回用、廢水價值組分循環利和對設備的要求低等優點，適合工業化應用和大規模推廣，尤其適合在水質處理提標后的應用。
