申請日2015.09.29
公開(公告)日2017.04.05
IPC分類號C02F9/14
摘要
本發明公開了一種污水回收處理布置結構及布置方法，包括集水池，還包括有反應池、初儲池、生化池和二沉池，所述集水池通過第一抽水泵與反應池連接，反應池通過第一排放溝與初儲池連通，初儲池通過第二抽水泵與生化池連通，生化池通過第二排放溝與二沉池連通。與現有技術相比，本發明結構簡單，布置合理，經處理的污水在各個環節均能得到充分合理的回收利用，這在最大程度上實現了水資源的回收利用，具有較好的經濟效益前景。

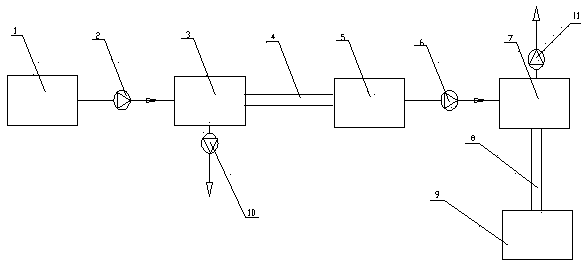

摘要附圖
權利要求書
1.一種污水回收處理布置結構，包括集水池(1)，其特征在于：還包括有反應池(3)、初儲池(5)、生化池(7)和二沉池(9)，所述集水池(1)通過第一抽水泵(2)與反應池(3)連接，反應池(3)通過第一排放溝(4)與初儲池(5)連通，初儲池(5)通過第二抽水泵(6)與生化池(7)連通，生化池(7)通過第二排放溝(8)與二沉池(9)連通。
2.根據權利要求1所述的污水回收處理布置結構，其特征在于：在初儲池(5)內還設有用于回收上層清水的第三抽水泵(10)。
3.根據權利要求1所述的污水回收處理布置結構，其特征在于：在二沉池(9)還設有用于回收上層清水的第四抽水泵(11)。
4.根據權利要求1所述的污水回收處理布置結構，其特征在于：所述第一排放溝(2)設置反應池(3)的上部。
5.根據權利要求1所述的污水回收處理布置結構，其特征在于：所述第二排放溝(8)設置生化池(7)的上部。
說明書
污水回收處理布置結構及布置方法
技術領域
本發明涉及一種污水回收處理布置結構及布置方法，屬于造紙污水處理技術領域。
背景技術
目前我國造紙工業廢水排放量及COD排放量均居我國各類工業排放量的首位。隨著科技的不斷進展，制漿造紙廢水處理和資源化技術日新月異。因此，人們一直在尋找有效、合理處理制漿造紙廢水的方法，并盡可能多的對處理后的廢水和廢水中所含的有用物質進行資源化利用。但在處理過程中，或多或少存在污水排放及資源利用不完全的問題，這也反應了目前污水回收處理結構不到位的問題。
發明內容
本發明要解決的技術問題是：提供一種污水回收處理布置結構及布置方法，采用該結構的污水處理工藝具有結構簡單，布置合理，節約成本等優點，可以克服現有技術的不足。
本發明的技術方案：一種污水回收處理布置結構，包括集水池，還包括有反應池、初儲池、生化池和二沉池，所述集水池通過第一抽水泵與反應池連接，反應池通過第一排放溝與初儲池連通，初儲池通過第二抽水泵與生化池連通，生化池通過第二排放溝與二沉池連通。
在初儲池內還設有用于回收上層清水的第三抽水泵。
在二沉池還設有用于回收上層清水的第四抽水泵。
所述第一排放溝設置反應池的上部。
所述第二排放溝設置生化池的上部。
本發明的有益效果是：與現有技術相比，本發明結構簡單，布置合理，經處理的污水在各個環節均能得到充分合理的回收利用，這在最大程度上實現了水資源的回收利用，具有較好的經濟效益前景。
經發明人試驗，本發明中污水幾乎都可被回收利用，既解決了造紙污水對環境的污染問題，又實現了資源的回收利用。
