申請日2015.09.28
公開(公告)日2017.08.29
IPC分類號C02F9/14; C02F101/10
摘要
本發明涉及用于處理廢水的方法。這是通過使用聚集含磷物質的凝結劑實現的。方法包括以下步驟：執行反應階段，其具有生物處理階段和后續的化學處理階段�；瘜W(xué)處理階段包括：混合廢水(5)同時將預定劑量的凝結劑注入(17)到池(1)中的第一子步驟，在其中廢水速度等于或大于0.5m/s的位置處進行注入，以便使凝結劑接觸和凝結含磷物質，其中將所述劑量的結合化合物注入到池(1)中是在這樣的時間段期間進行的，其等于或大于完成廢水(5)的兩次混合周轉所要求的時間段并且等于或小于完成廢水(5)的七次混合周轉所要求的時間段;和混合廢水(5)使得池(1)中的廢水(5)的平均速度等于或大于0.1m/s并且等于或小于0.4m/s，以便絮凝凝結的物質的第二子步驟。

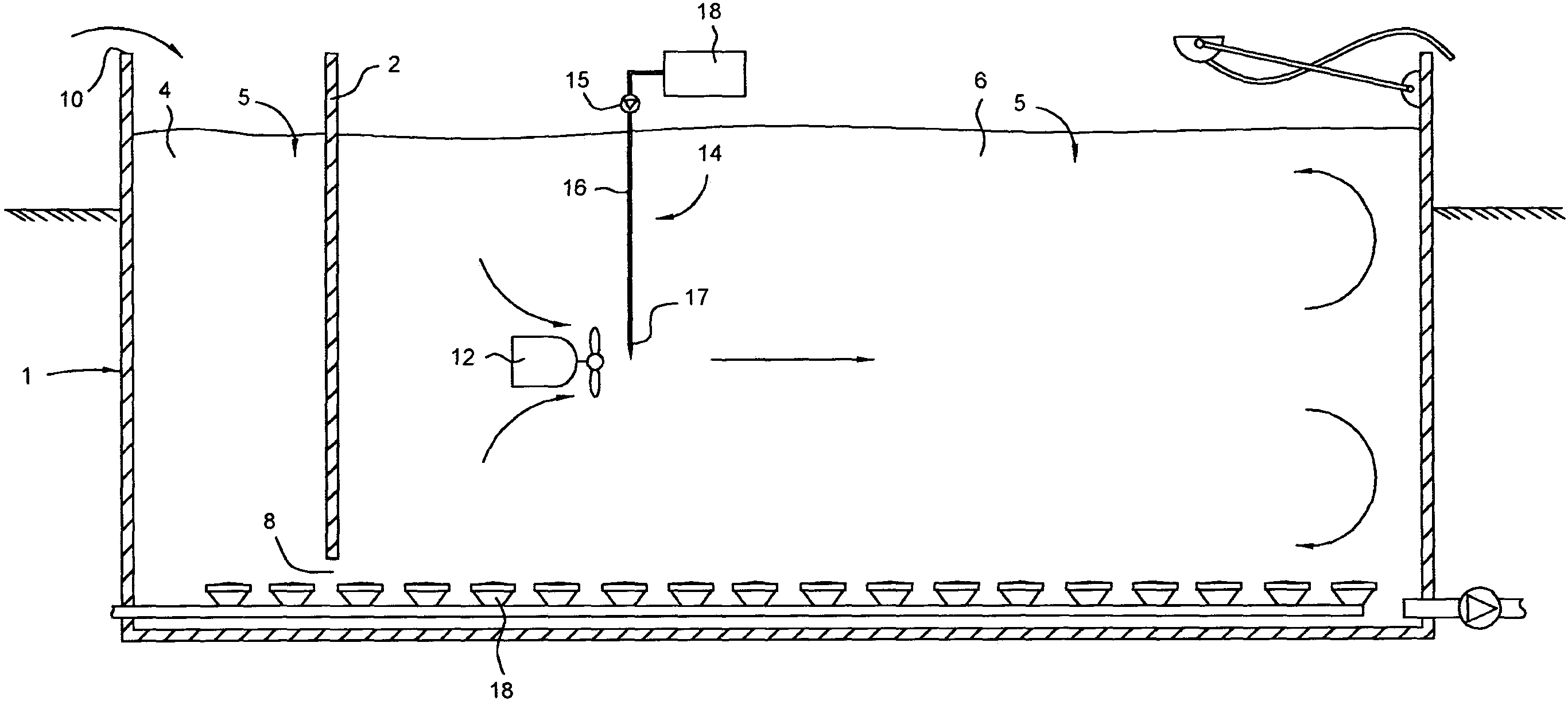

摘要附圖
權利要求書
1.用于處理池(1)中的廢水(5)的方法，其通過將結合化合物用于聚集所述的廢水(5)中存在的含磷物質進行，其中所述結合化合物包含凝結劑，所述的方法包括至少以下步驟：
-在所述的池(1)中執行反應階段，所述的反應階段包括生物處理階段和后續的化學處理階段，所述化學處理階段包括以下子步驟：
a)混合廢水(5)，同時將預定劑量的結合化合物注入到池(1)中，所述結合化合物在其中廢水速度等于或大于0.5m/s的位置處注入，以便使所述結合化合物接觸并且凝結含磷物質，其中將所述劑量的結合化合物注入到池(1)中是在這樣的時間段期間進行的，其等于或大于完成廢水(5)的兩次混合周轉所要求的時間段并且等于或小于完成廢水(5)的七次混合周轉所要求的時間段，和
b)混合廢水，使得池(1)中的廢水(5)的平均速度等于或大于0.1m/s并且等于或小于0.4m/s，以便將凝結的含磷物質絮凝。
2.根據權利要求1所述的方法，其中子步驟a)中的混合通過池(1)中存在的至少一個機械混合器(12)的方式執行。
3.根據權利要求2所述的方法，其中靠近所述的至少一個機械混合器(12)在機械混合器(12)的壓力側注入結合化合物。
4.根據權利要求1-3中任一項所述的方法，其中子步驟b)中的混合通過通氣器裝置(18)的方式執行。
5.根據權利要求1-4中任一項所述的方法，其中將所述劑量的結合化合物注入到池(1)中是在這樣的時間段期間進行的，其等于完成廢水(5)的約五次混合周轉所要求的時間段。
6.根據權利要求1-5中任一項所述的方法，其中所述結合化合物劑量取決于所述化學處理階段期間待凝結的含磷物質的濃度，并且基于流入物廢水中含氮物質的濃度(CN，流入物)和基于池(1)中可生物降解的碳的水平確定。
7.根據權利要求6所述的方法，其中所述結合化合物劑量取決于所述化學處理階段期間待凝結的含磷物質的濃度，并且基于流入物廢水中銨的濃度(CNH4，流入物)和基于池中可生物降解的碳的水平確定。
8.根據權利要求7所述的方法，其中所述流入物廢水的磷濃度(CP，流入物)與流入物廢水中銨的濃度(CNH4，流入物)之間的關聯度等于或小于1:2并且等于或大于1:8，優選等于或小于1:4并且等于或大于1:6，最優選為約1:5。
9.根據權利要求6-8中任一項所述的方法，其中所述化學處理階段中液體的磷濃度(CP，化學)通過從流入物中的磷濃度(CP，流入物)減去流出物中的目標磷濃度(CP，目標，流出物)和生物處理階段中的磷濃度(CP，生物)確定，其中(CP，目標，流出物)是流出物廢水的磷濃度的目標水平并且(CP，生物)為反映生物處理階段期間的磷吸收(P吸收)的濃度。
10.根據前述權利要求中任一項所述的方法，其中所述凝結劑為鹽。
11.根據前述權利要求中任一項所述的方法，其中所述凝結劑包含稀土離子。
12.根據權利要求11所述的方法，其中所述的稀土離子為鈰離子。
13.根據權利要求12所述的方法，其中所述凝結劑為三氯化鈰(CeCl3)。
14.根據前述權利要求中任一項所述的方法，其中所述的池(1)包括：第一區段(4)，其中接收流入物廢水(5);和第二區段(6)，其中進行反應階段。
15.根據權利要求14所述的方法，其中將所述結合化合物添加至池的第二區段(6)中的廢水(5)。
16.根據權利要求14或15所述的方法，其中完成混合周轉所要求的時間段相對于池的第二區段(6)的含量確定。
17.根據前述權利要求中任一項所述的方法，其中子步驟a)中的混合的持續時間等于或大于10分鐘并且等于或小于30分鐘。
18.根據前述權利要求中任一項所述的方法，其中子步驟b)中的混合的持續時間等于或大于10分鐘并且等于或小于30分鐘。
19.根據前述權利要求中任一項所述的方法，所述的方法進一步包括以下步驟：
-執行沉降階段，允許絮凝的含磷物質在池中沉降，使得在池的頂部獲得澄清的廢水(27)并且在池(1)的底部形成活性污泥層(28)。
20.根據權利要求19所述的方法，其中所述沉降階段的持續時間等于或大于30分鐘并且等于或小于90分鐘。
21.根據權利要求19或20所述的方法，所述的方法進一步包括以下步驟：
-執行提取階段，其中澄清的廢水(27)作為流出物廢水從池(1)中排出。
22.根據權利要求19-21中任一項所述的方法，其中從池(1)中移出一部分活性污泥層(28)。
23.根據權利要求21或22所述的方法，其中所述提取階段的持續時間等于或大于30分鐘并且等于或小于90分鐘。
24.根據前述權利要求中任一項所述的方法，其中池(1)至少在所述生物處理階段期間接收流入物廢水(5)。
25.根據前述權利要求中任一項所述的方法，其中注入到池(1)中的凝結劑溶解在液體例如水中。
26.根據前述權利要求中任一項所述的方法，其中所述的池(1)是連續間歇式反應器(SBR)的一部分。
說明書
用于處理廢水的方法
本發明技術領域
本發明通常涉及廢水處理的領域。此外，本發明具體涉及用于處理廢水的方法其通過將結合化合物用于聚集所述的廢水中存在的含磷物質進行，其中所述結合化合物包含凝結劑。
本發明背景技術
日�；A(chǔ)上產生大體積的城市廢水。這里，綜合術語城市廢水涵蓋了黑水、灰水以及地表徑流。產生的城市廢水通常包含顯著量的污染物，例如，源自尤其是各種清凈劑的使用的磷。跨歐盟的就廢水中磷濃度而言的平均值為4-10mg/L。在美國的對應值為大約4-15mg/L。為了最小化其環境影響，廢水需要在排放至水體例如湖泊和水塘之前適合地處理。因此，廢水一般在處理廠中處理，其中，污染物(包括含磷化合物)以最大可能的程度從液體中去除。
這些廢水處理廠最通常包括機械處理系統，其在構建的環境內使用天然工藝。這樣的機械處理系統通常涉及所謂的活性污泥工藝，其中將空氣和各種反應物添加至廢水。常規活性污泥(CAS)工藝要求多個接收罐，承載不同階段的廢水處理。因此，反應物接觸磷的過程和沉淀物的產生通常在不同的罐中進行。另一方面，沉淀物沉降成污泥中的過程通常與污泥的處置過程結合。更具體而言，沉降過程通常在漏斗形沉降罐中執行的，其涉及污泥的重力促進的下沉以及其立即經由罐的底部區段排空。
進一步的結構不同的活性污泥工藝類型是連續間歇式反應器(SBR)工藝。在SBR工藝中，所有的處理是在單一的池中進行。在該上下文中，在SBR工藝中，所有的污泥不是瞬間從池中去除的。相反，允許污泥層在多用途池的底部累積。除了減少占地面積之外，使用SBR工藝還簡化了日常操作和操作性改變，并且促進了工藝控制。由于這些益處，SBR工藝在過去二十年中已廣泛用于歐洲和美國。
WO2012141895公開了用于從含磷水料流中去除無機和有機目標物質的方法和添加劑。在該上下文中，公開了在實驗室環境中而不是在全規模處理廠中進行的實驗(實施例5)，其中使用CeCl3處理廢水流入物。因此，檢查的樣品由流入物組成并且并非源自含工藝液的池。此外，通過實驗的方式，實際廢水處理工藝的沉降階段已經被過濾階段通過孔徑為0.20μm的非常精細的過濾器替代，已知相比于常規沉降，所述的過濾器從液體中去除更多的顆粒。因此，所公開的實驗不能代表廢水處理的現實生活工藝，例如任何以上討論的CAS或SBR。在相同的上下文中，測試的混合階段具有長持續時間，持續16小時。顯然，具有這樣長的混合階段的工藝與水處理業在工藝性能方面的當前要求不相容。
發明目的
本發明旨在消除先前已知方法的上述缺點和缺陷，并且提供用于處理廢水的改善方法，同時增加(leveraging)SBR工藝的益處。本發明的主要目的是提供初始限定類型的改善方法，其使得能夠更有效地從廢水中去除磷。
本發明的另一目的是提供實現減少在除去工藝中使用的化學反應物的量的方法。
本發明的另一目的是提供實現減少產生的污泥量的方法。
本發明的另一目的是提供可以以工業規模使用的方法。
發明內容
根據本發明，至少主要目的通過具有在獨立權利要求中限定的特征的初始限定的用于處理廢水的方法來實現。本發明的優選實施方案在從屬權利要求中進一步限定。
因此，根據本發明，提供了用于處理池中廢水的方法，其通過將結合化合物用于聚集所述的廢水中存在的含磷物質進行，其中所述結合化合物包括凝結劑。所述的方法包括至少以下步驟：
-在池中執行反應階段，所述的反應階段包括生物處理階段和后續的化學處理階段，化學處理階段包括以下子步驟：
a)混合廢水，同時在將預定劑量的結合化合物注入到池中，結合化合物在其中廢水速度等于或大于0.5m/s的位置處注入，以便使結合化合物接觸并且凝結含磷物質，其中將所述劑量的結合化合物注入到池(1)中是在這樣的時間段期間進行的，其等于或大于完成廢水(5)的兩次混合周轉所要求的時間段并且等于或小于完成廢水(5)的七次混合周轉所要求的時間段，
b)混合廢水使得池中廢水的平均速度等于或大于0.1m/s并且等于或小于0.4m/s，以便將凝結的含磷物質絮凝。
因此，本發明基于的是以下認識：如果結合化合物將以就除去磷而言的改善的效果來凝結含磷物質并且在結合化合物的常規的高初始反應性的情況下，則所述的化合物需要以最大的可能程度無延遲地接觸廢水。因此，當將結合化合物引入池中時，廢水需要以更高的速度移動。參照子步驟a)，為了確保結合化合物與凝結劑在整個廢水中的充分和基本均勻的分布，廢水的速度需要等于或大于0.5m/s。
參照子步驟b)，隨后允許凝結的顆粒絮凝并且累積成團塊。廢水以較低的速度移動。因此，混合是溫和的。這保持顆粒懸浮并促進絮凝，而沒有破壞生長的絮凝物的風險。
該方法的優良的促結劑分布和顆粒絮凝性質對于減少在除去工藝中使用的化學反應物的量是開放的。
在優選的實施方案中，結合化合物的劑量取決于在化學處理階段期間待凝結的含磷物質的濃度，并且基于流入物廢水中的含氮物質的濃度(CNH4，流出物)和基于池中可生物降解的碳的水平確定。更具體地，已經確定，流入物廢水中的磷濃度與流入物廢水中的含氮物質的濃度關聯�？紤]池中可生物降解的碳的水平進一步改善了劑量的準確性。在該上下文中，可生物降解的碳的水平可以以總有機碳(TOC)、化學需氧量(COD)、碳質生物需氧量、生物需氧量(BOD)或特定波長吸光度或透射率的方式表示。特別是，COD和BOD容易測量，而TOC僅僅可以在實驗室中測定。通過測定池中可生物降解的碳的水平，可以計算在生物處理階段中細菌消耗多少碳。這允許推斷在生物處理階段中細菌消耗的磷的量。因此，間接確定了在化學處理階段開始時在液中剩余多少磷。該測量改善了在后續的化學處理階段中的劑量的準確性。在該上下文中，碳的消耗量相對穩定，并且主要是溫度依賴性的。該碳消耗量可以直接測量、基于歷史工藝數據計算或就有限的時間段(周、月)基于隨機樣品設置。
在實施例3中討論的密切相關的實施方案中，流入廢水物的磷濃度(CP，流入物)與流入物廢水的銨濃度(CNH4，流入物)之間的關聯度等于或小于1:2，至多或大于1:8，優選等于或小于1:4且等于或大于1:6，最優選約1:5。在此上下文中，關聯度1:5可見于大多數EU國家。在也在實施例3中完整描述的變型中，可以使用總凱氏氮(TKN)，或使用總含氮物質的另一種合適的量度代替銨。正確地確定劑量方案尤其取決于流入物廢水的磷濃度。該工藝參數歷史上很難以簡單的方式確定�；诹魅胛飶U水的磷濃度(CP，流入物)和流入物廢水的銨濃度(CNH4，流入物)直接相關并且通過容易可得的傳感器的方式容易地測量銨濃度的觀點，可以直接確定流入物水中的磷濃度。在使用來自不同位點的城市廢水作為到SBR的池的直接流入物的實驗中，進一步研究了上述關聯度。如上所述，結合實施例3更全面地討論了實驗。
在另一優選實施方案，化學處理階段中液體的磷濃度(CP，化學)通過從流入物中的磷濃度(CP，流入物)減去流出物中的目標磷濃度(CP，目標，流出物)和生物處理階段中的磷濃度(CP，生物)確定，其中(CP，目標，流出物)是流出物廢水的磷濃度的目標水平并且(CP，生物)是反映生物處理階段期間的磷吸收(P吸收)的濃度。目標水平可以使用歷史數據推斷或者可以由立法者提出。無論如何，一旦設定了所述的水平，就可以得到化學處理階段中液體的準確的磷濃度(CP，化學)的理論值。然后相應地調整劑量方案。
在進一步的實施方案中，所述方法包括執行沉降階段，允許絮凝的含磷物質在池中沉降，使得在池的頂部獲得澄清的廢水，并且在池的底部形成活性污泥層。當在SBR工藝中使用時，多用途池的特定益處促進改善工藝結果。更具體而言，多用途池的底部的固有污泥層只是逐漸被替代。因此，淤泥的給定部分在池中花費的平均時間為15-25天。此外，還存在當與含磷物質結合并且沉降在活性污泥層中時保留特定水平的反應性的凝結劑。顯然，這些凝結劑與含磷物質結合的過程然后可以在污泥層中繼續。由此，與最初描述的常規CAS工藝相比，更有效地進行磷的去除。
在優選實施方案，凝結劑為三氯化鈰(CeCl3)。與其它常用的凝結劑相比，使用三氯化鈰可以將注入的凝結劑的量減少至多30%。這至少部分地取決于三氯化鈰在其與流入物廢水接觸的最初若干秒期間是極其有反應性的事實。給定所使用的混合速度，三氯化鈰在其高反應性時間段期間變得完全和均勻地分布在整個廢水中。此外，三氯化鈰是當與含磷物質結合并且沉降在活性污泥層中時也保留特定水平的反應性的凝結劑。
本發明的進一步的優點和特征將從其它從屬權利要求以及以下的優選實施方案的詳細說明中看出
