申請日2015.09.28
公開(公告)日2016.01.13
IPC分類號C02F9/04; B01D61/18; B01D69/04; C02F1/44; C02F101/10
摘要
本實用新型涉一種采用管式微濾膜的含磷酸根廢水處理系統，包括氫氧化鈣反應槽、混凝劑反應槽、濃縮槽、管式膜組件、過濾水槽、污泥貯槽和板框壓濾機;通過化學加藥系統及兩級反應槽的設置，在兩級反應槽內，根據工藝需要添加相應的化學藥劑，并對反應的pH值進行精確控制，通過充分的機械攪拌使得藥劑和進水完全混合發生反應，經過兩級反應后的含沉淀物的水溢流進入到管式膜的濃縮池，并通過管式膜組件中設置的循環泵將濃縮池中的廢水注入管式膜組件進行固液分離。兩級反應槽均配套有機械攪拌裝置，可以使藥劑與待處理水混合充分，并且可以避免沉淀物沉入池底。

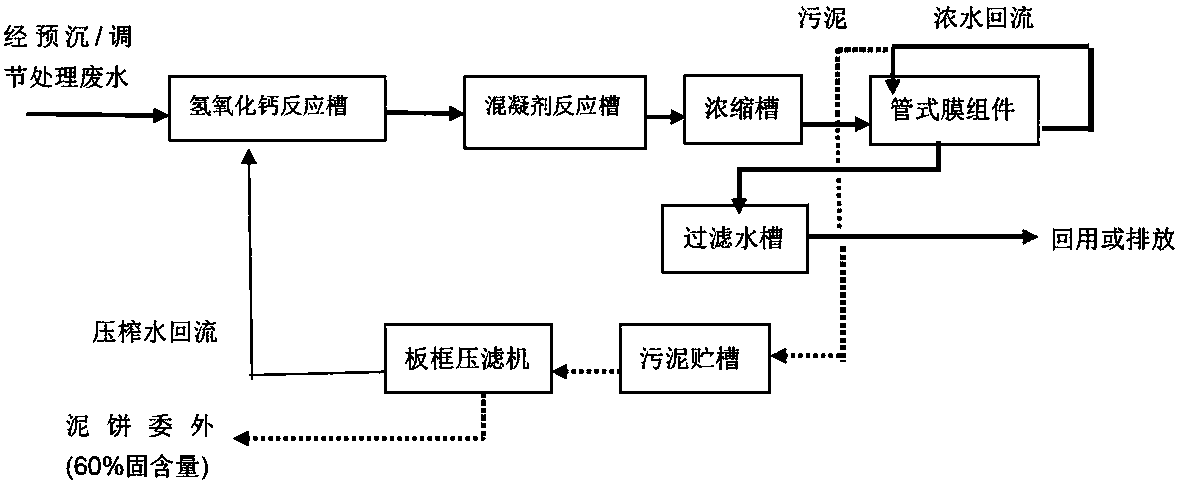

摘要附圖
權利要求書
1.一種采用管式微濾膜的含磷酸根廢水處理系統，其特征在于：
包括氫氧化鈣反應槽、混凝劑反應槽、濃縮槽、管式膜組件、過濾水
槽、污泥貯槽和板框壓濾機;所述氫氧化鈣反應槽與廢水進水口連通，
氫氧化鈣反應槽之后設置有混凝劑反應槽，所述氫氧化鈣反應槽和混
凝劑反應槽連通;所述混凝劑反應槽的出水口與濃縮槽的入水口連
通;濃縮槽的出水口與管式膜組件的進水口端連通;所述管式膜組件
上設置有濾水出口端及濃水回流端，濾水出口端與過濾水槽連通;濃
水回流端與管式膜組件的進水口端連通，濃水回流端設置有污泥濃縮
液排放管路，污泥濃縮液排放管路與污泥貯槽連通;所述污泥貯槽后
方設置有板框壓濾機，板框壓濾機的脫離水出口與氫氧化鈣反應槽連
通。
2.根據權利要求1所述的一種采用管式微濾膜的含磷酸根廢
水處理系統，其特征在于：所述氫氧化鈣反應槽、混凝劑反應槽內均
設置有機械攪拌裝置及pH值監測裝置。
3.根據權利要求1所述的一種采用管式微濾膜的含磷酸根廢
水處理系統，其特征在于：所述氫氧化鈣反應槽前方設置有預沉及調
節處理廢水槽。
4.根據權利要求1所述的一種采用管式微濾膜的含磷酸根廢
水處理系統，其特征在于：所述管式膜組件由錯流過濾的管式微濾膜
組成，管式膜組件中設置有循環泵。
5.根據權利要求1所述的一種采用管式微濾膜的含磷酸根廢
水處理系統，其特征在于：所述濃縮槽中設置有液位控制器。
6.根據權利要求1所述的一種采用管式微濾膜的含磷酸根廢
水處理系統，其特征在于：所述氫氧化鈣反應槽、混凝劑反應槽均設
置有自動加藥裝置。
說明書
一種采用管式微濾膜的含磷酸根廢水處理系統
技術領域
本實用新型涉及工業廢水回用處理領域，尤其是一種采用管式微
濾膜的含磷酸根廢水處理系統。
背景技術
伴隨著我國化工行業的高速發展，近二十年來，我國磷化工得到
了迅速的發展，并取得了令人鼓舞的成績。但是，伴隨著磷化工的發
展而產生的環境污染狀況也日趨嚴重。我國現有磷化工生產企業300
家左右，從業人數十余萬人，已形成固定資產約60億元，約占全國
化工固定資產總額的20%左右。磷化工行業給社會提供了大量的物資
財富，同時也伴隨著產生了大量的污染物，這些污染物中含有許多有
毒有害的物質進入了大氣，江河湖海和陸地成為我國環境污染最主要
的來源之一。
磷酸鹽就是一種重要的化學藥劑，主要用于制藥、食品、肥料等
工業，常用于處理金屬表面，保護金屬免受腐蝕和化學拋光，同時也
用于生產洗滌用品、殺蟲劑、阻燃劑、食品添加劑和含磷藥物。對于
廢水中磷酸鹽的去除，最為常見的方法便是采用生物除磷的方法通過
對剩余污泥的排放將磷酸根與污泥一同排出，從而達到除磷的目的。
其除磷的工藝包括A/O、A2/O或氧化溝等比較有效的除磷方法，但
隨著國家對磷酸鹽廢水排放限值的提高(如0.5mg/L以內)，生物法
除磷的效果是無法達到排放標準的，傳統工藝很難達到穩定排放要求。
化學沉淀法除磷是通過投加化學沉淀劑與廢水中的磷酸鹽生成
難溶沉淀物，可把磷分離出去，同時形成的絮凝體對磷也有吸附去除
作用。常用的混凝沉淀劑有石灰、明礬、氯化鐵、石灰與氯化鐵的混
合物等。在化學除磷藥劑充足的情況下，化學沉淀劑除磷的去除率達
到95%以上。化學沉淀除磷方法具有簡便易行，處理效果好的優點，
所以被廣泛用于除磷工藝中，但是由于傳統沉淀池的固液分離工藝的
局限性大，要提高去除率，往往預示著要投加過量的除磷藥劑和較大
規模的分離工藝，使化學沉淀除磷工藝綜合成本增大、工藝的占地面
積增大和操作更加復雜。
實用新型內容
本實用新型所要解決的技術問題是提供一種僅需添加較少的藥
量就能獲得較好水質的產水,且工藝流程較短,占地面積較小的采用管
式微濾膜的含磷酸根廢水處理系統。
為解決上述技術問題，本實用新型是按如下方式實現的：本實用
新型所述一種采用管式微濾膜的含磷酸根廢水處理系統，包括氫氧化
鈣反應槽、混凝劑反應槽、濃縮槽、管式膜組件、過濾水槽、污泥貯
槽和板框壓濾機;所述氫氧化鈣反應槽與廢水進水口連通，氫氧化鈣
反應槽之后設置有混凝劑反應槽，所述氫氧化鈣反應槽和混凝劑反應
槽連通;所述混凝劑反應槽的出水口與濃縮槽的入水口連通;濃縮槽
的出水口與管式膜組件的進水口端連通;所述管式膜組件上設置有濾
水出口端及濃水回流端，濾水出口端與過濾水槽連通;濃水回流端與
管式膜組件的進水口端連通，濃水回流端設置有污泥濃縮液排放管
路，污泥濃縮液排放管路與污泥貯槽連通;所述污泥貯槽后方設置有
板框壓濾機，板框壓濾機的脫離水出口與氫氧化鈣反應槽連通。
所述氫氧化鈣反應槽、混凝劑反應槽內均設置有機械攪拌裝置及
pH值監測裝置。
所述氫氧化鈣反應槽前方設置有預沉及調節處理廢水槽。
所述管式膜組件由錯流過濾的管式微濾膜組成，管式膜組件中設
置有循環泵。
所述濃縮槽中設置有液位控制器。
所述氫氧化鈣反應槽、混凝劑反應槽均設置有自動加藥裝置。
上述采用管式微濾膜的含磷酸根廢水處理系統所采用的工藝方
法包括如下步驟：
1)將經過預沉及調節處理的含磷酸根廢水導入氫氧化
鈣反應槽中，在氫氧化鈣反應槽中添加氫氧化鈣，充分攪拌
混合，進行pH值調節，大量的石灰水不僅提高了廢水的pH
值，也使廢水中的磷酸根與鈣離子充分接觸發生反應，當廢
水中含有的大量的鈣離子時，過量的鈣離子會與磷酸根發生
反應生成磷酸鈣沉淀;此階段最佳調節時間20分鐘，全程對
混合液的pH值監控;
2)將經過氫氧化鈣反應槽后的廢水導入混凝劑反應槽
中添加混凝劑，充分攪拌，最佳調節時間20分鐘，形成懸浮
固體;并通過溢流的方式通入濃縮槽中，濃縮槽容水量應大
于循環泵3分鐘的吸水量，濃縮槽中設置液位控制器對液位
實時監控;
3)將濃縮槽內的水注入管式膜組件內進行固液分離;
4)管式膜組件的濾出水存放于過濾水槽中，將濾出水
的pH值調至中性后回用或排放;
5)流經管式膜組件的水將再次被通入管式膜組件中進
行循環過濾，此過程中產生的含有污泥的濃縮液將被排泄至
污泥貯槽內;
6)通過板框壓濾機對污泥貯槽內的濃縮液進行污泥脫
水處理，污泥脫水處理后的脫離水將再次被注入最前端的氫
氧化鈣反應槽中進行第二次處理;對脫水后的泥餅進行集中
處理。
本實用新型的積極效果：本實用新型所述一種采用管式微濾膜的
含磷酸根廢水處理系統，由化學加藥系統和兩級反應槽組成，在兩級
反應槽內，根據工藝需要添加相應的化學藥劑，并對反應的pH值進
行精確控制，通過充分的機械攪拌使得藥劑和進水完全混合發生反
應，經過兩級反應后的含沉淀物的水溢流進入到管式膜的濃縮池，并
通過管式膜組件中設置的循環泵將濃縮池中的廢水注入管式膜組件
進行固液分離。兩級反應槽均配套有機械攪拌裝置，可以使藥劑與待
處理水混合充分，并且可以避免沉淀物沉入池底。
在后續階段可通過板框壓濾機實現徹底的固液分離，固體微�？�
回收利用，回收率接近100%，可將固體廢棄物資源化;該系統中所
涉及到的設備清洗方便，僅僅需要常規的無機酸、堿和氧化劑，沒有
廢水排放限制。
管式膜組件作為過濾的核心部件，采用管式大流量錯流過濾，水
流切向高速流過膜表面，在過濾的同時還有沖刷清潔膜表面的作用，
污染物不易累積，膜面不易污染，適合過濾高濁度(最高5%的懸浮
固體濃度)和污染物粒徑相近的料液;濾后的產水濁度<1NTU，可
以有效的保護反滲透。管式膜組件可完全取代沉淀池和過濾等多道處
理及過濾設備，不需沉淀和預過濾，可直接進行過濾實現固體顆粒和
液體的分離，管式膜組件作為反滲透或蒸發器等脫鹽工藝的管式膜軟
化處理，大大縮短簡化了工藝流程，減少了系統占地面積，提高了后
續設備的回收率，并有效延長其使用壽命。相較于其他膜組件，管式
膜組件有強度好、耐摩擦、耐高濃度藥劑清洗、可在極高懸浮固體濃
度下穩定運行、可耐受進水水質波動等優良性能。
