申請日2015.09.28
公開(公告)日2017.05.31
IPC分類號C02F1/52; C02F3/12; C02F3/30; C02F101/10
摘要
本發明涉及用于管理廢水處理工藝的方法。所述方法包括至少以下步驟：測量流入物廢水中至少一種含氮物質的量(CN，流入物)，和基于流入物廢水中至少一種含氮物質的測量的量(CN，流入物)確定待從流入物廢水中除去的磷的量(CP，流入物)。

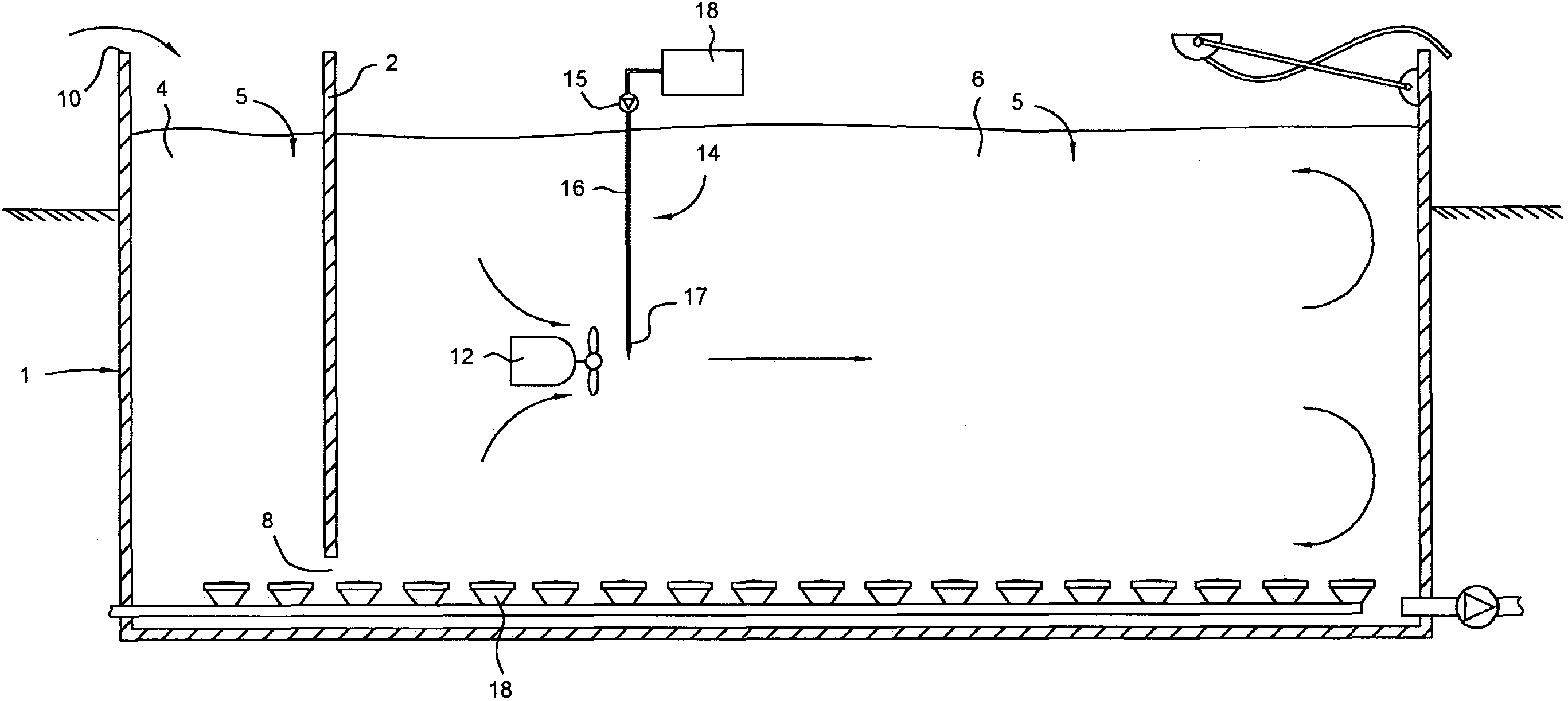

摘要附圖
權利要求書
1.用于管理廢水處理工藝的方法，其中流入物廢水包含磷，所述的方法包括至少以下步驟：
-測量流入物廢水中至少一種含氮物質的量(CN，流入物)，和
-基于流入物廢水中至少一種含氮物質的測量的量(CN，流入物)確定待從流入物廢水中除去的磷的量(CP，流入物)。
2.根據權利要求1所述的方法，所述的方法進一步包括以下步驟：
-從流入物廢水中除去所確定的量(CP，流入物)的磷。
3.根據前述權利要求中任一項所述的方法，其中所述確定待從流入物廢水中除去的磷的量(CP，流入物)的步驟進一步包括：
-從先前確定的待從流入物廢水中除去的磷的量(CP，流入物)中減去就流出物廢水中磷的量而言的目標值(CP，目標，流出物)。
4.根據權利要求3所述的方法，其中所述確定待從流入物廢水中除去的磷的量(CP，流入物)的步驟進一步包括：
-將就流出物廢水中磷的量而言的當前測量值(CP，流出物)與就流出物廢水中磷的量而言的目標值(CP，目標，流出物)之間的差加至先前確定的待從流入物廢水中除去的磷的量(CP，流入物)。
5.根據權利要求1-4中任一項所述的方法，其中所述從流入物廢水中除去所確定的量(CP，流入物)的磷的步驟進一步包括：
-在廢水處理工藝的反應階段的化學處理階段期間引入一定量的凝結劑，其中基于先前確定的待從流入物廢水中除去的磷的量(CP，流入物)確定凝結劑的引入量。
6.根據權利要求1-5中任一項所述的方法，其中所述確定待從流入物廢水中除去的磷的量(CP，流入物)的步驟進一步包括：
-從先前確定的待從流入物廢水中除去的磷的量(CP，流入物)中減去對應于磷的生物吸收的值，所述的磷的生物吸收在廢水處理工藝的反應階段的生物處理階段期間發生。
7.根據權利要求6所述的方法，其中所述的磷的生物吸收至少基于消耗的可生物降解的碳，優選通過生物需氧量(BOD)的方式表示。
8.根據權利要求1-7中任一項所述的方法，其中所述確定待從流入物廢水中除去的磷的量(CP，流入物)的步驟進一步包括：
-從先前確定的待從流入物廢水中除去的磷的量(CP，流入物)中減去對應于由磷累積生物體(PAO)吸收磷的值，所述的由磷累積生物體(PAO)吸收磷在廢水處理工藝的反應階段的生物處理階段期間發生。
9.根據權利要求8所述的方法，其中所述的由磷累積生物體(PAO)吸收的磷至少基于在需氧條件下流入物廢水中存在的易于生物降解的碳的值與流出物廢水中存在的易于生物降解的碳的值之間的差，所述的易于生物降解的碳優選通過易于生物降解的化學需氧量(rbCOD)的方式表示。
10.根據權利要求6-9中任一項所述的方法，其中所述確定待從流入物廢水中除去的磷的量(CP，流入物)的步驟進一步包括：
-在確定通過生物吸收和/或通過磷累積生物體(PAO)吸收的磷時，計入廢水處理工藝的反應階段的生物階段的厭氧部分的持續時間。
11.根據前述權利要求中任一項所述的方法，其中所述含氮物質為銨態氮(NH4-N)。
12.根據權利要求11所述的方法，其中流入物廢水的磷濃度(CP，流入物)與流入物廢水中銨態氮(NH4-N)的濃度(CNH4，流入物)之間的關聯度等于或小于1:2并且等于或大于1:8，優選等于或小于1:4并且等于或大于1:6，最優選為約1:5。
13.根據權利要求1-12中任一項所述的方法，其中所述含氮物質為有機氮、氨(NH3)和銨(NH4+)的至少一者。
14.根據權利要求5所述的方法，其中所述凝結劑為稀土鹽，其包括鈰離子。
15.根據權利要求14所述的方法，其中鈰(Ce)與磷(P)的摩爾比為0.2-2，優選為1。
16.根據權利要求14或15所述的方法，其中所述凝結劑為三氯化鈰(CeCl3)。
17.根據權利要求5所述的方法，其中所述凝結劑為金屬鹽，其包括鐵離子。
18.根據權利要求17所述的方法，其中鐵(Fe)與磷(P)的摩爾比為1-4，優選為2.5。
19.根據權利要求18所述的方法，其中所述凝結劑為三氯化鐵(FeCl3)。
20.根據權利要求1或2所述的方法，其中所述確定待從流入物廢水中除去的磷的量(CP，流入物)的步驟進一步包括：
-測量流入物廢水中可生物降解的碳的水平(CN，流入物)，和
-從先前確定的流入物廢水中磷的量(CP，流入物)中減去流入物廢水中可生物降解的碳的測量的水平(CN，流入物)。
說明書
用于管理廢水處理工藝的方法
本發明技術領域
本發明通常涉及廢水處理的領域。此外，本發明具體涉及用于確定待從流入物廢水中除去的磷的量的方法。
本發明背景技術
日�；A(chǔ)上產生大體積的城市廢水。這里，綜合術語城市廢水涵蓋了黑水、灰水以及地表徑流。產生的城市廢水通常包含顯著量的污染物，例如，源自尤其是各種清凈劑的使用的磷�？鐨W盟的就廢水中磷濃度而言的平均值為4-10mg/L。在美國的對應值為大約4-15mg/L。除了磷之外，廢水還包含顯著量的碳和氮。
為了最小化其環境影響，廢水需要在排放至水體例如湖泊和水塘之前適合地處理。因此，廢水一般在處理廠中處理，其中，污染物(包括含磷化合物)以最大可能的程度從液體中去除。
用于廢水處理的兩種公知的工藝為常規活性污泥(CAS)工藝(包括承載處理工藝的不同階段的多個接收罐)和連續間歇式反應器(SBR)工藝(其中全部處理在單個池中進行)。
無論所采用的工藝如何，含磷化合物的吸收在包括生物處理階段和后續的化學處理階段的反應階段期間進行。
更具體而言，生物處理階段包括流入物廢水的氧化和后續的氧化流入物廢水的混合的交替工藝。氧化(通常通過通氣器裝置的方式進行)產生了需氧環境。氧化流入物廢水的混合在缺氧過程中發生，即在可忽略的氧水平下并且在氮的存在下。反應容器中存在需氧/厭氧細菌的各種的物質特異性的種群。其目的是在生物處理階段期間由流入物廢水的氮、碳和磷進行進料，以便減少各物質的水平。
在此上下文中，需氧條件發生在溶解的氧的水平大于0.2mg/L時。此外，缺氧條件在溶解的氧的水平大于0并且小于0.2mg/L和硝酸鹽濃度大于0mg/L時發生。最后，厭氧條件在溶解的氧的水平為0mg/L和硝酸鹽濃度為0mg/L時存在。
反應階段進一步包括化學處理階段�；瘜W(xué)處理階段通常包括添加適合的凝結劑以便從工藝液中沉淀磷。其還包括進一步(主要機械地)處理工藝液以便使得沉淀的磷物質絮凝。
一旦反應階段完成，絮凝的物質，其下沉是重力促進的，逐漸形成沉積的污泥層，所述沉積的污泥層還包含生物處理階段期間產生的生物質。污泥的一部分最終從池中排空，并且循環剩下的部分以維持在生物處理階段中參與的工藝。
在流入物廢水中一般存在的污染物中，含磷化合物是對環境最有危害的，這是為什么以上討論的處理工藝在很大程度上關注其吸收/去除。這主要是在工藝的化學處理階段中通過引入適合的凝結劑實現的。用于化學處理的凝結劑通常為金屬系鹽或稀土系鹽。在此上下文中，期望的是從流入物廢水中去除盡可能多的磷，同時將凝結劑的劑量保持到最小。這要求針對流入物廢水和/或流出物廢水中磷的量的相當精確的信息。
在整個水處理工藝中確定廢水中磷的量的公知的方法基于關注于確定廢水流入物和/或廢水流出物中的磷含量的模型。這些模型通常過于簡化，這是為什么相關方法通常產生錯誤的結果。
在相關的上下文中，實際測量磷含量，例如流入物廢水中的磷含量，當前是作為實驗室環境中的樣品分析或作為在線的基于濕法化學的測試實現的。實驗室分析主要是人工進行、消耗時間并且準確度有限的。在另一方面，基于濕法化學的測試非常準確并且在沒有顯著時間延遲的情況下返回結果。然而，這樣的測試非常昂貴。這是更通常使用更常規的實驗室分析的原因。
發明目的
本發明旨在消除先前已知方法的上述缺點和缺陷，并且提供用于管理廢水處理工藝的改善的方法。本發明的主要目的是提供用于實時測量流入物廢水中存在的磷含量的初始限定的類型的有利方法。本發明的另一目的是提供這樣的方法，其更精確的特征為廢水處理工藝，特別是作為反應階段的一部分的生物階段，以便更準確地確定在化學處理階段中除去磷所需要的凝結劑的量。
發明內容
根據本發明，至少主要目的通過具有在獨立權利要求中限定的特征的初始限定的用于管理處理廢水工藝的方法來實現。本發明的優選實施方案在從屬權利要求中進一步限定。
因此，根據本發明，提供了用于管理廢水處理工藝的方法，其中流入物廢水包含磷，所述的方法包括至少以下步驟：
-測量流入物廢水中至少一種含氮物質的量(CN，流入物)，和
-基于流入物廢水中至少一種含氮物質的測量的量(CN，流入物)確定待從流入物廢水中除去的磷的量(CP，流入物)。
已發現的是，流入物廢水中磷的量與流入物廢水中含氮物質的量相關聯。如以上討論的，該工藝參數在歷史上非常難以以簡單的方式并且以合理的成本確定。基于流入物廢水中磷的量(CP，流入物)與流入物廢水中含氮物質的量(CN，流入物)是相關聯的以及至少一種含氮物質的量易于通過容易可得的傳感器的方式測量的認識，流入物廢水中磷的量可以以很大的精確度直接確定。在使用來自不同位點的作為直接流入物的城市廢水的實驗中已經進一步研究了以上的關聯度。該實驗結合實施例1更詳細地討論。
在實施方案中，確定待從流入物廢水中除去的磷的量(CP，流入物)的步驟進一步包括從先前確定的待從流入物廢水中除去的磷的量(CP，流入物)中減去就流出物廢水中磷的量而言的目標值(CP，目標，流出物)。在與其相關的實施方案中，確定待從流入物廢水中除去的磷的量(CP，流入物)的步驟進一步包括將就流出物廢水中磷的量而言的當前測量值(CP，流出物)與就流出物廢水中磷的量而言的目標值(CP，目標，流出物)之間的差加至先前確定的待從流入物廢水中除去的磷的量(CP，流入物)。
就流出物廢水中磷的量而言的目標值(CP，目標，流出物)可以使用歷史數據推斷，或者更通常地，可以由立法者提出，以便符合標準。無論如何，一旦設定所述的值，其就變得可以確定就需要從流入物廢水中除去的磷的量(CP，流入物)而言在技術上和商業上更相關的值。
在另一個實施方案中，從流入物廢水中除去所確定的量(CP，流入物)的磷的步驟進一步包括在廢水處理工藝的反應階段的化學處理階段期間引入一定量的凝結劑，其中基于先前確定的待從流入物廢水中除去的磷的量(CP，流入物)確定凝結劑的引入量。
引入的凝結劑具有高初始反應性，這是為什么流入物廢水中懸浮的磷快速沉淀。隨后允許凝結的顆粒狀物質絮凝并且累積成團塊，其主要包含磷。適合地調整凝結劑分布和顆粒絮凝參數可以促進減少去除工藝中使用的凝結劑的量。
在又一個實施方案中，確定待從流入物廢水中除去的磷的量(CP，流入物)的步驟進一步包括從先前確定的待從流入物廢水中除去的磷的量(CP，流入物)中減去對應于磷的生物吸收的值，所述的磷的生物吸收在廢水處理工藝的反應階段的生物處理階段期間發生。
在生物處理階段期間發生的磷的生物吸收是通過細菌進行的。這些細菌由廢水中存在的碳質物質進料，而同時以三磷酸腺苷(ATP)的形式吸收磷并且儲存磷。磷的吸收量取決于生物質的產生量，即取決于碳質物質的消耗量。在此上下文中，磷的吸收量通常關聯于流入物與流出物廢水之間的生物需氧量水平(BOD水平)的差而表示。這里，BOD水平的差量化了碳質物質的氧化中由微生物例如細菌使用的氧的量。從先前確定的待從流入物廢水中除去的磷的量中減去對應于磷的吸收量的值促進了減少在后續的化學階段中使用的凝結劑的量。換句話說，計入該階段期間磷的吸收對于減少后續的化學階段中使用的凝結劑的量是開放的。
在進一步的實施方案中，確定待從流入物廢水中除去的磷的量(CP，流入物)的步驟進一步包括從先前確定的待從流入物廢水中除去的磷的量(CP，流入物)中減去對應于由磷累積生物體(PAO)吸收磷的值，所述的由磷累積生物體(PAO)吸收磷在廢水處理工藝的反應階段的生物處理階段期間發生。
由磷累積生物體(PAO)吸收磷在生物處理階段期間發生。更具體而言，在初始厭氧階段，PAO吸收碳質物質，通過能量的消耗釋放細胞(cellular)磷。在通氣時，即在需氧階段，這些生物體的細胞累積大量的磷，作為用于能量生產和儲存的基質。磷的吸收量取決于生物質的產生量，即取決于碳質物質的消耗量。由PAO吸收的磷可以是先前所討論的常規生物吸收的2-7倍多。在此上下文中，磷的吸收量通常關聯于在厭氧條件下流入物廢水中存在的易于生物降解的碳的值與流出物廢水中存在的易于生物降解的碳的值之間的差定義，所述的易于生物降解的碳優選通過易于生物降解的化學需氧量(rbCOD)的方式表示。這里，rbCOD-水平的差量化了在厭氧條件下由PAO使用的碳質物質的量。從先前確定的待從流入物廢水中除去的磷的量中減去對應于磷的吸收量的值促進了減少在后續的化學階段中使用的凝結劑的量。換句話說，計入在該階段期間吸收的磷對于減少在后續的化學階段中使用的凝結劑的量來說是開放的。
在實施方案中，含氮物質為銨態氮(NH4-N)并且流入物廢水中磷的量(CP，流入物)與流入物廢水中銨態氮(NH4-N)的量(CNH4，流入物)之間的關聯度等于或小于1:2并且等于或大于1:8，優選等于或小于1:4并且等于或大于1:6，最優選為約1:5。在此上下文中，關聯度1:5為多數EU國家城市廢水的代表。
在優選實施方案中，凝結劑為三氯化鈰(CeCl3)。已發現的是三氯化鈰的使用可以將引入的凝結劑的量減少至多30%。這至少部分地取決于三氯化鈰在其與流入物廢水接觸的最先若干秒期間是極其具有反應性的事實。此外，三氯化鈰為在與含磷物質結合并且沉積在污泥層中時也保留特定水平的反應性的凝結劑。
本發明的進一步的優點和特征將從其它從屬權利要求以及以下的優選實施方案的詳細說明中看出。
