申請日2015.09.27

　　公開(公告)日2016.03.02

　　IPC分類號C02F1/40

　　摘要

　　本實用新型公開了一種高效油污水分離器，包括分離器筒體，分離器筒體內至少設置有一組疊盤聚集分離器，該疊盤聚集分離器包括若干相互疊置的波紋分離盤，該波紋分離盤呈錐盤狀且盤面為波紋面，各波紋分離盤以其波紋峰谷相錯疊置;所述分離器筒體的分離器筒體頂罩為球冠形罩殼;所述污油排出管內端管口與分離器筒體頂罩內壁最高點間隔設置。該分離器筒體內還分隔設置有分離器隔板，疊盤聚集分離器固定連接于該分離器隔板的下側，分離器污水輸入管穿過該分離器隔板通向污水導流通道，在疊盤聚集分離器的底端連接有分離器底板。該油污水分離器不僅能有效地促使油珠的聚集變大，而且油污水分離效果好，尤其適用于重度乳化的含油污水的處理。

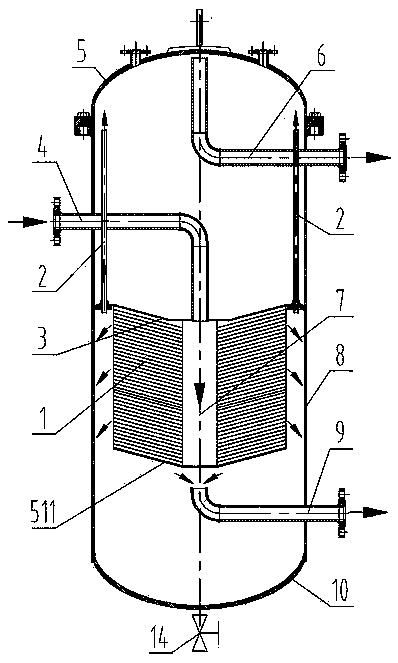

　　摘要附圖



　　權利要求書

　　1.一種高效油污水分離器，包括分離器筒體(8)，以及固定安裝于分離器筒體(8)上的分離器污水輸入管(4)、污油排出管(6)和分離水排出管(9);其特征在于：在所述分離器筒體(8)內至少設置有一組疊盤聚集分離器(1)，該疊盤聚集分離器(1)包括若干相互疊置的波紋分離盤(12)，該波紋分離盤(12)呈錐盤狀且盤面為波紋面，各波紋分離盤(12)以其波紋峰谷相錯疊置;所述分離器筒體(8)的分離器筒體頂罩(5)為球冠形罩殼;所述污油排出管(6)內端管口與分離器筒體頂罩(5)內壁最高點間隔設置。

　　2.根據權利要求1所述的高效油污水分離器，其特征在于：所述分離器筒體(8)內設置有一組疊盤聚集分離器(1)，該分離器筒體(8)內還分隔設置有分離器隔板(3)，疊盤聚集分離器(1)固定連接于該分離器隔板(3)的下側，分離器污水輸入管(4)穿過該分離器隔板(3)通向污水導流通道(7)，在疊盤聚集分離器(1)的底端連接有分離器底板(11)。

　　3.根據權利要求1或2所述的高效油污水分離器，其特征在于：所述波紋分離盤(12)的波紋沿錐形盤面周向延伸，該波紋分離盤(12)的中間設有波盤通孔(13)，相互疊置的波紋分離盤(12)上的波盤通孔(13)構成污水導流通道(7)，相鄰兩波紋分離盤(12)的波紋峰谷相錯疊置而構成沿徑向布置的油污通道與污水導流通道(7)相連通。

　　4.根據權利要求1或2所述的高效油污水分離器，其特征在于：在分離器隔板(3)上安裝有用于引導污油上升的污油上升管(2)，該污油上升管(2)的下管端位于疊盤聚集分離器(1)的外側。

　　5.根據權利要求1所述的高效油污水分離器，其特征在于：所述分離器筒體(8)設置有兩組或叁組疊盤聚集分離器(1)，相鄰兩組疊盤聚集分離器(1)之間設置有導流隔板。

　　6.根據權利要求1所述的高效油污水分離器，其特征在于：所述分離器污水輸入管(4)內端管口位于分離器底板(11)下方。

　　7.根據權利要求1所述的高效油污水分離器，其特征在于：所述分離器筒體(8)的分離器筒體底罩(10)為球冠形罩殼，在該球冠形罩殼上安裝有油水排污閥(14)。

　　說明書

　　高效油污水分離器

　　技術領域

　　本實用新型涉及污水處理技術領域，尤其涉及對含有乳化油的油污水進行重力分離處理裝置。

　　背景技術

　　含油污水是一種量大面廣的污染源，其中含有乳化油的乳化液是油污水中最難分離處理的一種。乳化液主要由油類、乳化劑和水組成的水包油型含油污水，由于乳化劑是表面活性劑，當它加入水中使油與水的界面自由能大大降低，達到最低值而使油分散在水中;因此乳化液可以簡單地認為是油和水組成的穩定而均勻的膠體物質，乳化油為分散相，水為連續相。表面活性劑產生電離，使油珠液滴帶有電荷，形成水化離子膜，而水中的反離子又吸附在其外表周圍，形成雙電層，這樣油珠外面包圍著一層彈性、堅固、帶有同性電荷的水化離子膜，阻止油珠液滴互相碰撞時的結合，使油珠高度分散于水中而不能相互粘聚，油珠長期穩定地在水中構成白色乳化液。

　　含油污水及含油乳化液對生態系統、植物、土壤和水體均有嚴重的影響。首先油珠高度分散于水中，更易被動植物、水生物等吸收，不僅危害各種生物，更能通過生物離集作用和食物鏈進入人體，危害人體健康。含油乳化液滲入土壤空隙間形成油膜，產生堵塞作用，致使空氣、水氣及肥料均不能滲入土中，破壞土層結構，不利于植物生長，甚至使農作物枯死。含油乳化液進入水中體后將在水面產生油膜，阻礙大氣中的氧向水體轉移，使水體喪失自凈能力，水環境惡化，水生物處于嚴重缺氧而死亡，破壞水生態平衡。因此含油污水尤其是含油乳化液的治理對于保護水資源，維護生態平衡都具有重要意義。

　　現有的油污水分離處理方法主要有重力分離法、溶氣浮選法、電解法以及膜處理法等途徑。其中重力分離法是最為常見的油污水分離處理方法，它是利用油和水的密度差及油、水的不相容進行分離，但目前的重力分離方式分離效率很低，尤其是不適用于含油乳化液的處理，由于含油乳化液中的乳化油是長期懸浮、且均勻分布于中，具有高度的穩定性而不可能聚集上浮，傳統的重力分離方法無法實現含油乳化液的油水分離處理。隨著人們對水環境防治的日益增強，含油污水處理后的排放指標日趨嚴格，其排放水中油份含量已要求達到15PPm及以上�，F(xiàn)有的含油污水處理方法已不能滿足這樣嚴苛的要求，尤其是對油珠高度分散的含油乳化液更是無能為力，因此如何高效處理含油污水，尤其是高度乳化的含油污水是人們面臨的一個嚴峻課題。

　　實用新型內容

　　針對現有技術所存在的上述不足，本實用新型所要解決的技術問題是提供一種能有效地促使油珠的聚集變大、油污水分離效果好的高效油污水分離器。

　　為了解決上述技術問題，本實用新型的一種高效油污水分離器，包括分離器筒體，以及固定安裝于分離器筒體上的分離器污水輸入管、污油排出管和分離水排出管，在所述分離器筒體內至少設置有一組疊盤聚集分離器，該疊盤聚集分離器包括若干相互疊置的波紋分離盤，該波紋分離盤呈錐盤狀且盤面為波紋面，各波紋分離盤以其波紋峰谷相錯疊置;所述分離器筒體的分離器筒體頂罩為球冠形罩殼;所述污油排出管內端管口與分離器筒體頂罩內壁最高點間隔設置。

　　采用上述結構后，由于在分離器筒體中設置有疊盤聚集分離器，聚集分離器是由若干呈錐盤狀結構的波紋分離盤相互錯疊而成，該結構依據淺池理論設計出理想的層流條件，它將現有的平流沉淀分離結構改變成斜板層流分離結構，使分散而微小的油珠能快速集聚，而油珠的集聚又大大加快了油滴的上浮分離速度，從而使油水分離效果成倍提高，特別對乳化液的油珠的分離去除效果更加顯著。又由于所述分離器筒體的分離器筒體頂罩為球冠形罩殼，所述污油排出管內端管口與分離器筒體頂罩內壁最高點間隔設置。球冠形的分離器筒體頂罩同樣具有引導污油向球冠內壁最高處集聚，伸向該球冠形頂罩內壁最高點的污油排出管內端管口則將集中于此處的油污水排出或再輸送至下一處理工序。

　　本實用新型的一種優選實施方式，所述分離器筒體內設置有一組疊盤聚集分離器，該分離器筒體內還分隔設置有分離器隔板，疊盤聚集分離器固定連接于該分離器隔板的下側，分離器污水輸入管穿過該分離器隔板通向污水導流通道，在疊盤聚集分離器的底端連接有分離器底板。在這種單組的疊盤聚集分離器結構中，疊盤聚集分離器上側的分離器隔板和其底端的分離器底板引導油污水進入到疊盤聚集分離器的污水分離通道，具有結構相對簡單，便于使用和維護。

　　進一步地，所述波紋分離盤的波紋沿錐形盤面周向延伸，該波紋分離盤的中間設有波盤通孔，相互疊置的波紋分離盤上的波盤通孔構成污水導流通道，相鄰兩波紋分離盤的波紋峰谷相錯疊置而構成沿徑向布置的油污通道與污水導流通道相連通。疊盤聚集分離器的波紋分離盤的錐形盤面呈波紋狀結構，相鄰分離盤的盤面波紋峰谷相互交錯疊置而形成油污水通道，該油污水通道沿徑向具有不同的截面積，其徑向(通道長度方向)的截面積從其中心向外逐漸變大，或者從外側向中心逐漸變小，構成波紋盤板的變水流流線、變過水?dāng)嗝娴奈鬯�分離通道結構，在該通道中油污水水流呈擴散、收縮狀態，大大增加了油污水中油珠之間的碰撞機率，促使小而分散的油珠聚集變大，以加速油珠上浮速度。波盤通孔構成的污水導流通道引導來自污水輸入管的油污水進入疊盤聚集分離器的污水分離通道進行高效分離。

　　優選地，在分離器隔板上安裝有用于引導污油上升的污油上升管，該污油上升管的下管端位于疊盤聚集分離器的外側。經疊盤聚集分離器的污油上浮集中于分離器隔板下側，污油上升管及時將分離的污油向上輸送，以避免污油的回溶或再乳化。

　　本實用新型另一種優選實施方式，所述分離器筒體設置有兩組或叁組疊盤聚集分離器，相鄰兩組疊盤聚集分離器之間設置有導流隔板。采用多組重疊放置的疊盤聚集分離器，能使得分離器中的油污水從一組聚集分離器曲折回轉地流至另一組聚集分離器，大大延伸了油污水分離通道的長度，既提高分離處理效率，又充分節約了分離空間。

　　進一步地，所述絮凝污水排出管內端管口與絮凝器頂罩內壁最高點的間距距離為0.5cm-5cm。所述分離器污水輸入管內端管口位于分離器底板下方。
