申請日2015.09.27

　　公開(公告)日2016.01.13

　　IPC分類號C02F3/28

　　摘要

　　一種能提升污水處理效果的池內管網結構，對原先池內管網結構進行有實用價值改進，主要是對連通隔墻短管實行平面斜對角布置，在此短管的二端增設等徑直角彎頭，并在出水一端接一短管，在進水一端接等徑長管至接近池底部，在進水彎頭最上部打一出氣小孔，這種結構能顯著提高污水處理效果，特別是提高沉淀效果和減少污水長時間滯留的死角，預防池內管網堵塞，阻止浮渣溢出，降低出水管中懸浮物數量，進而提升污水處理效果。

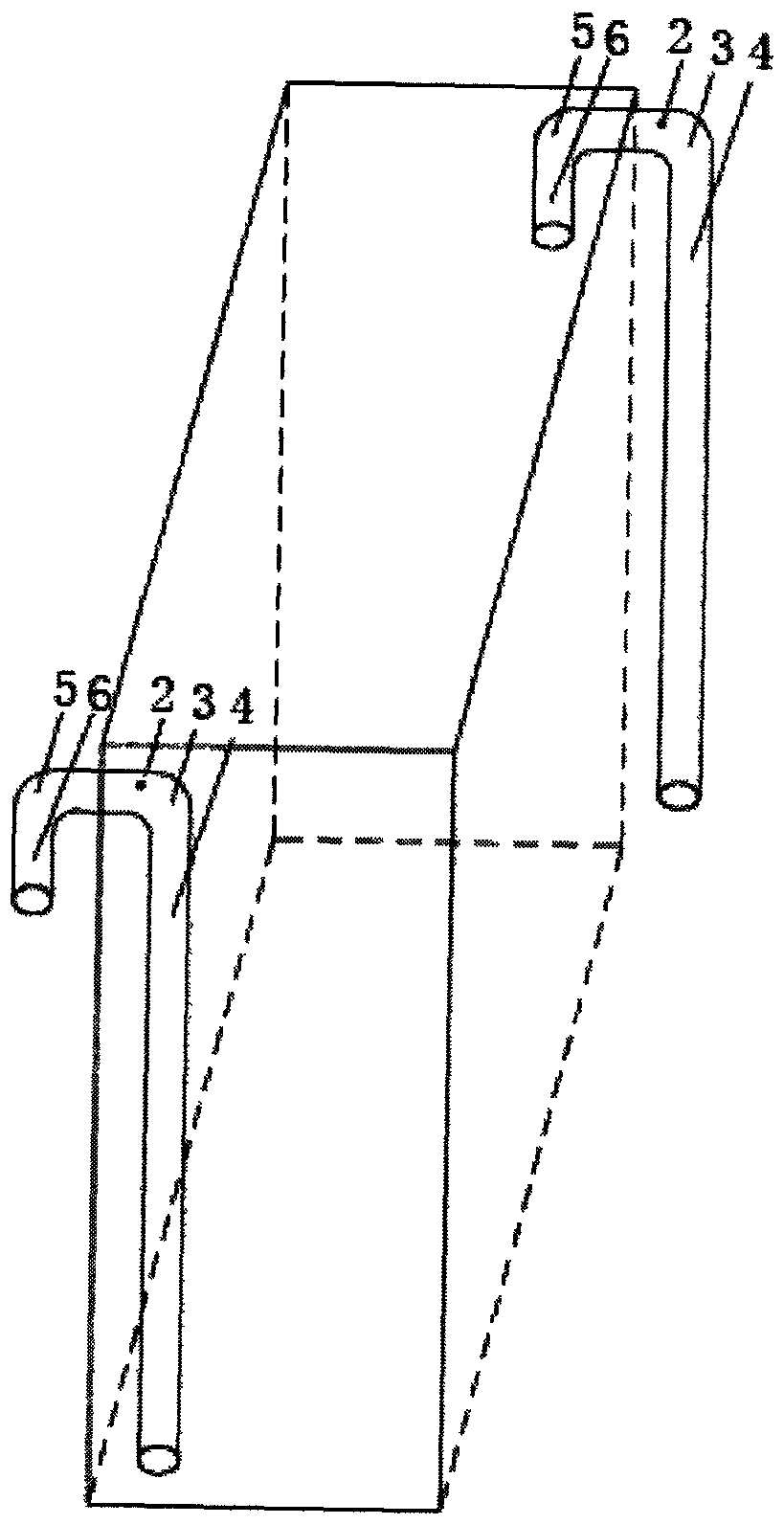

　　摘要附圖



　　權利要求書

　　1.一種能提升污水處理效果的池內管網結構，具有逐格將污水凈化并排出池外作用，其特征是：連通隔墻的短管平面布置斜對角，在管的二端增設等徑直角彎節，其中出水彎節接等徑短管，另一端進水彎節最上端打出氣小孔，彎節口接等徑長管，其長度接近池底部。

　　2.根據權利要求1所述的一種能提升污水處理效果的池內管網結構，其特征是：池內各格之間水流進出的管網結構，均為高出低進。

　　3.根據權利要求1所述的一種能提升污水處理效果的池內管網結構，其特征是：為減少池內管網空氣阻力，在進水管彎節最上端打一出氣小孔。

　　說明書

　　一種能提升污水處理效果的池內管網結構

　　技術領域

　　本實用新型專利技術涉及水環境保護技術，尤其是污水處理工程技術領域。

　　背景技術：

　　水是大自然恩賜人類的一種不可再生的有限資源，是生命之源，生產之根，因此人們?cè)谑褂玫耐瑫r(shí)，務必對水資源進行有效保護和循環利用，而污水處理是其中重要手段之一，在污水處理工程中，為提高其沉淀和分層效果，一般將污水處理池建成長方體，使污水處理在有效容積不變的條件下，增加其在池內有限空間內流轉長度和時間，但另一方面同樣容積和工程質量要求相同條件下，長方體造價要高于正方體，這是眾所周知的常識，且長寬比越大，造價越高，當然污水處理效果也越好。因此解決上述難點已成為提高污水處理效果的一個研究課題。

　　發明內容：

　　針對上述情況，本實用新型的目的就是要解決上述效果好必定造價高的問題，為實現這一目標，本實用新型，通過改變現有池內管網平面、立面結構，使其在有限空間內，流轉的時間和長度成倍增加，進而提高污水處理效果。

　　本實用新型為解決其技術問題所采取的主要技術方案是：1、將污水池內隔墻間連結短管由原來平面正中一條線改為平面斜對角，即全部放在每一格的墻角最上端。2、在每一短管二頭增設等徑直角彎頭，彎頭另一出口垂直對準池底部，在每一格出水彎頭上接一短管，在每一格進水彎頭上接一長管，其長度接近池底部，但須留足進水和日后沉渣的空間。3、在進水彎頭最上端打一出氣小孔(在4-8mm之間最佳)。

　　本實用新型一種能提升污水處理效果的池內管網結構的有益效果是：1、有效延長污水在池內流動長度和時間，進而有利于在池內被充分沉淀和分層，使得污水中有機物在池內有充分發酵、酸化的空間。以一只四格結構池深2米，池寬2米，池長4米(每格長度平均1米)為例，原先結構其污水流轉長度為4米，改進后被迫在每格流轉長度為二個直角三角形斜邊，即12米，即為原先長度的3倍(進水管、出口至底部及管材半徑未計算在內)。2、能有效阻止懸浮物和未充分發酵浮渣流出池外，有利于被污染水從污染物中分離出來，達到凈化水質效果。3、能有效克服池內管網被堵塞問題，穿墻連接管增加彎頭和短管后，與管口接觸的上清液不含有發酵和酸化不徹底的懸浮物和浮渣，僅上清液逐格流出池外。4、經多次逐格高出低進和斜對角流轉與原先表面水平流相比較，減少了池內每格長期滯留的死角，使得池內各格上清液整體凈化出水，提高了有限容積利用率。

　　下面結合附圖和實施例對本實用新型的特征及優點作進一步說明。
