申請日2015.10.10

　　公開(公告)日2016.01.13

　　IPC分類號B01D21/02; B01D21/24

　　摘要

　　本發明公開了一種用于污水處理的沉降裝置，包括支撐座、沉降室、導料管、進料斗以及出料管，所述沉降室安裝在支撐座上，所述沉降室為底部向排污口傾斜的圓柱形腔體結構，所述沉降室的內壁上傾斜安裝有導流板A，所述導流板A之間設置有導流板B，所述導流板B傾斜安裝在導料管上，所述導料管安裝在進料斗上，所述進料斗安裝在沉降室的上沿口處，所述出料管安裝在沉降室上沿口的下方，所述沉降室上設置有排氣口，所述排氣口位于出料管的上方。本發明通過使用罐體、導料管并在分別在罐體、導料管上傾斜安裝導流板A和導流板B，降低污水流速，增大顆粒物附著面積，減少沉降時間和藥劑使用量，降低生產成本，提高生產效率。

　　權利要求書

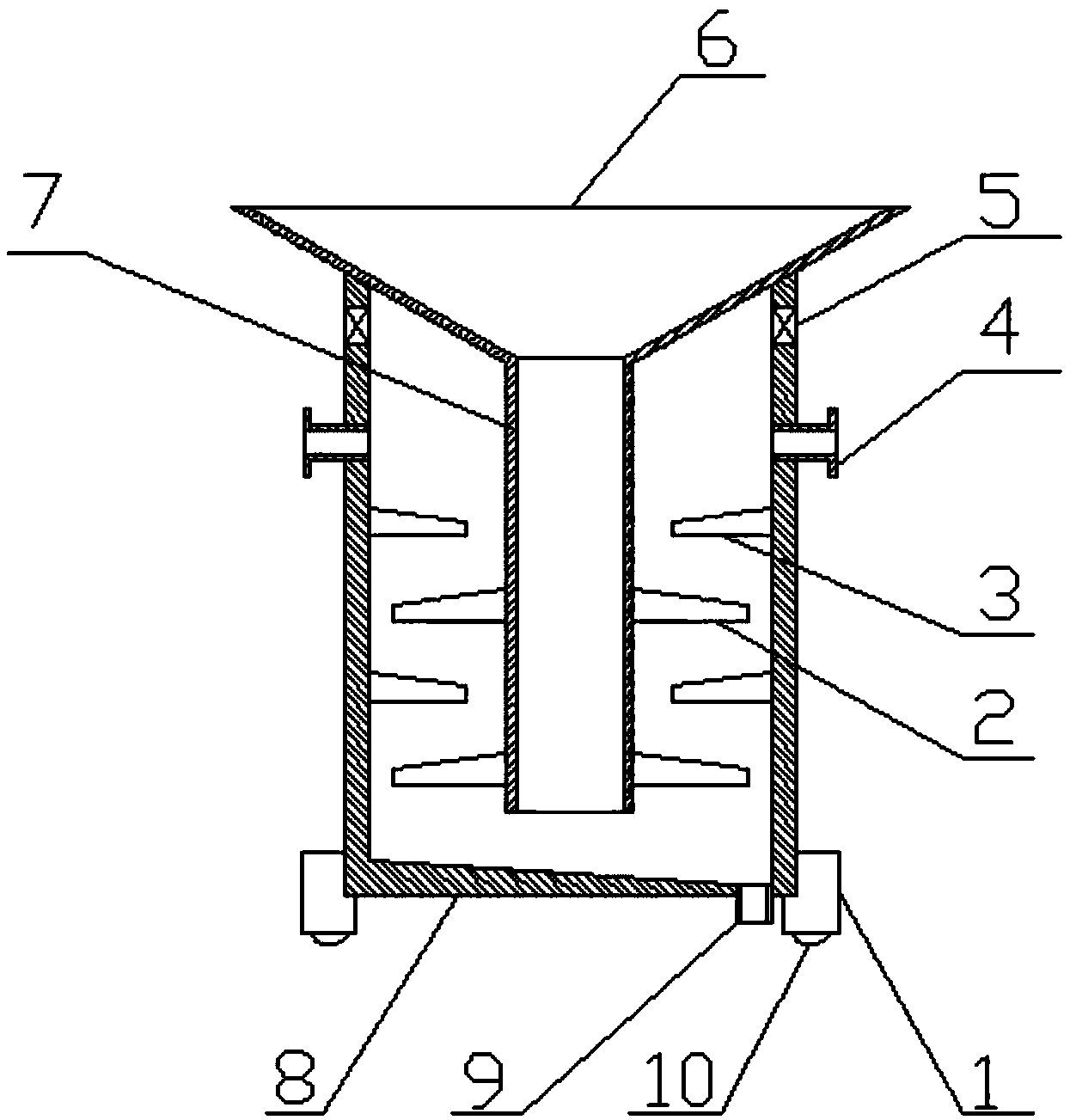

　　1.一種用于污水處理的沉降裝置，包括支撐座(1)、沉降室(8)、導料管(7)、進料斗(6)以及出料管(4)，其特征在于：所述沉降室(8)安裝在支撐座(1)上，所述沉降室(8)為底部向排污口傾斜的圓柱形腔體結構，所述沉降室(8)的內壁上傾斜安裝有導流板 A(3)，所述導流板A(3)之間設置有導流板B(2)，所述導流板B (2)傾斜安裝在導料管(7)上，所述導料管(7)安裝在進料斗(6) 上，所述進料斗(6)安裝在沉降室(8)的上沿口處，所述出料管(4) 安裝在沉降室(8)上沿口的下方，所述沉降室(8)上設置有排氣口 (5)，所述排氣口(5)位于出料管(4)的上方。

　　2.根據權利要求1所述的一種用于污水處理的沉降裝置，其特征在于：所述沉降室(8)的排污口處設置有電控閥(9)。

　　3.根據權利要求1所述的一種用于污水處理的沉降裝置，其特征在于：所述支撐座(2)的下底面上設置有萬向輪(10)。

　　4.根據權利要求1所述的一種用于污水處理的沉降裝置，其特征在于;所述導流板A(3)的傾斜角度為4～5°。

　　5.根據權利要求1所述的一種用于污水處理的沉降裝置，其特征在于;所述導流板B(2)的傾斜角度為8～10°。

　　說明書

　　一種用于污水處理的沉降裝置

　　技術領域

　　本發明涉及環保設備制造技術領域，尤其涉及一種用于污水處理的沉降裝置。

　　背景技術

　　污水中含有大量的懸浮顆粒，這些懸浮顆粒通常使用沉降的方式處理，懸浮顆粒在重力的作用下向下運動，從而實現分離顆粒物，現有技術中，專利號為CN104383723A的中國專利公開了一種污水處理裝置，包括上端敞口的罐體和從該敞口端伸入罐體內的導流筒，導流筒的上部為上大下小的椎體狀，罐體的敞口端與椎狀體的外壁密封連接，錐狀體的小端邊沿向下延伸至所述罐體的下部形成管狀部，在罐體的底部與管狀部的正下方設置有伸出罐體外的導管，導管的上端高于所述罐體的內底面，罐體的上部壁體上設有排水管，罐體底部設置有排污閥，在使用該發明時，由于污水在罐體內的流動速度較快，污水中的懸浮顆粒物動能大，因此靜置時間長，若需縮短時間，則必須向污水中添加大量的藥劑，生產成本高，該發明未對此提出解決方案。

　　發明內容

　　針對上述問題，本發明提供一種用于污水處理的沉降裝置。

　　本發明通過如下技術方案予以實現：

　　一種用于污水處理的沉降裝置，包括支撐座、沉降室、導料管、進料斗以及出料管，所述沉降室安裝在支撐座上，所述沉降室為底部向排污口傾斜的圓柱形腔體結構，所述沉降室的內壁上傾斜安裝有導流板A，所述導流板A之間設置有導流板B，所述導流板B傾斜安裝在導料管上，所述導料管安裝在進料斗上，所述進料斗安裝在沉降室的上沿口處，所述出料管安裝在沉降室上沿口的下方，所述沉降室上設置有排氣口，所述排氣口位于出料管的上方。

　　所述沉降室的排污口處設置有電控閥。

　　所述支撐座的下底面上設置有萬向輪。

　　所述導流板A的傾斜角度為4～5°。

　　所述導流板B的傾斜角度為8～10°。

　　本發明的有益效果是：

　　本發明通過使用底部向排污口傾斜的沉降室，方便沉降物排出，減少沉降室尾料，通過在沉降室內設置導料管并在分別在沉降室、導料管上傾斜安裝導流板A和導流板B，降低污水流速，增大顆粒物附著面積，減少沉降時間和藥劑使用量，降低生產成本，提高生產效率。
