申請日2015.10.10
公開(公告)日2016.01.06
IPC分類號C02F9/14
摘要
本發明公開了一種使用能切換模式的生物反應池處理污水的方法，該方法使用的生物反應池包含兩個鏡像布置的、結構相同的反應池;每個反應池均包含好氧區，以及由若干格厭/缺氧池構成的厭/缺氧區，該好氧區包含好氧池。厭/缺氧區與另一個反應池的厭/缺氧區相鄰并平行設置;好氧區設置在厭/缺氧區的外側，在厭/缺氧區與好氧區中間設有隔墻。厭/缺氧區為長條形，其內設有隔墻，將厭/缺氧區等分成8格方形的厭/缺氧池。好氧區包含兩條平行的渠道。好氧區與厭/缺氧區連接的一條渠道的初始段設為交替段。本發明提供的使用能切換模式的生物反應池處理污水的方法，可根據進水水質及處理要求選擇不同的運行模式，運行管理靈活，適應能力強。
權利要求書
1.一種使用能切換模式的生物反應池處理污水的方法，其特征在于，該方法使用的生物反應池包含兩個鏡像布置的結構相同的反應池;每個反應池均包含好氧區，以及由若干格厭/缺氧池構成的厭/缺氧區;所述好氧區包含好氧池(10)。

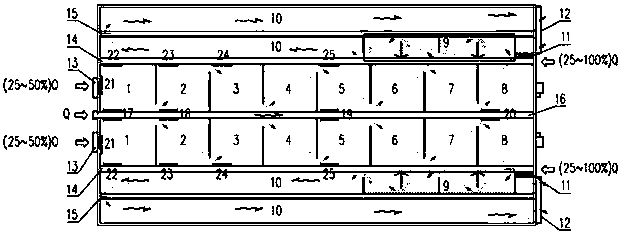

2.如權利要求1所述的使用能切換模式的生物反應池處理污水的方法，其特征在于，所述的反應池，其厭/缺氧區與另一個反應池的厭/缺氧區相鄰并平行設置;所述的好氧區設置在厭/缺氧區的外側，在所述厭/缺氧區與好氧區中間設有隔墻，隔墻的上端設置混合液回流渠道(14)，在混合液回流渠道(14)靠厭/缺氧區處的側壁設置混合液流入口，在混合液流入口處設置混合液回流堰門。
3.如權利要求2所述的使用能切換模式的生物反應池處理污水的方法，其特征在于，所述的厭/缺氧區為長條形，其內設有隔墻，將厭/缺氧區沿長邊等分成8格方形的厭/缺氧池，每個厭/缺氧池內分別設置立式渦輪攪拌器;相鄰的厭/缺氧池之間的隔墻上設有過水孔，相鄰隔墻上的過水孔分別靠一側長邊和另一側長邊設置，使厭/缺氧區內的水流能夠以“S”形流動;所述的厭/缺氧池能夠分別作為厭氧池或缺氧池使用。
4.如權利要求3所述的使用能切換模式的生物反應池處理污水的方法，其特征在于，所述厭/缺氧區，其與好氧區之間的混合液回流渠道(14)上分別在第一格厭/缺氧池(1)、第二格厭/缺氧池(2)、第三格厭/缺氧池(3)和第五格厭/缺氧池(5)處設置調節堰門。
5.如權利要求4所述的使用能切換模式的生物反應池處理污水的方法，其特征在于，所述的厭/缺氧區與另一個反應池的厭/缺氧區之間設有隔墻，隔墻頂部設有1條進水渠道(16)，并在進水渠道(16)靠第一格厭/缺氧池(1)的一端設置進水井，進水井能夠與設置在生物反應池外側的進水管道相連;所述進水渠道(16)兩側的側壁上，在對應每個厭/缺氧池處分別設置進水孔，進水孔處設置進水堰門;所述進水渠道(16)在第一格厭/缺氧池(1)、第二格厭/缺氧池(2)、第五格厭/缺氧池(5)以及第八格厭/缺氧池(8)處分別設置調節堰門。
6.如權利要求5所述的使用能切換模式的生物反應池處理污水的方法，其特征在于，所述的第一格厭/缺氧池(1)內設有進泥孔，能夠與設置在生物反應池外側設置的污泥回流井(13)連通，所述的污泥回流井(13)與來自二沉池的污泥回流管道相連;在第一格厭/缺氧池(1)與污泥回流井(13)之間設有污泥外回流堰門(21)。
7.如權利要求2所述的使用能切換模式的生物反應池處理污水的方法，其特征在于，所述的好氧區包含兩條平行的渠道，所述渠道的長度與厭/缺氧區的長度相同，在好氧區的兩條渠道之間設有隔墻，隔墻頂端設有空氣管廊(15)。
8.如權利要求7所述的使用能切換模式的生物反應池處理污水的方法，其特征在于，所述的好氧區，其靠近厭/缺氧區的一條渠道的一端與厭/缺氧區的第八格厭/缺氧池(8)連接，該渠道的另一端與第二條渠道的一端連接，好氧區靠外側的末端設有出水井(12)，出水井(12)與設置在生物反應池外側的出水管相連;在好氧區靠外側的末端還設有混合液提升泵井(11)，混合液提升泵井(11)與混合液回流渠道(14)共壁并在壁上設置出水孔，連通混合液提升泵井(11)與混合液回流渠道(14);混合液提升泵井(11)中設有內回流污泥泵。
9.如權利要求8所述的使用能切換模式的生物反應池處理污水的方法，其特征在于，所述的好氧區，包含交替段(9)與好氧池(10)，好氧區與厭/缺氧區連接的一條渠道的初始段設為交替段(9)，交替段(9)內設有潛水?dāng)嚢杵?所述交替段(9)的容積占整個好氧區的1/7，所述交替段(9)由隔墻分為若干格。
10.如權利要求9所述的使用能切換模式的生物反應池處理污水的方法，其特征在于，所述的好氧區交替段(9)，其與厭/缺氧區的第八格厭/缺氧池(8)之間的隔墻下端設有過水孔。
說明書
一種使用能切換模式的生物反應池處理污水的方法
技術領域
本發明涉及一種市政工程及環境保護工程中的污水處理方法，具體地，涉及一種使用融合傳統A/A/O工藝、倒置A/A/O工藝、分點進水倒置A/A/O工藝以及改良A/A/O工藝等多種基于AO工藝原理的能切換模式的生物反應池處理污水的方法。
背景技術
生物脫氮除磷工藝是基于缺氧脫氮及厭氧釋磷原理所開發出來的生物處理工藝。以A/A/O工藝為代表的傳統活性污泥法，整個生物脫氮除磷工藝呈厭氧(A1)/缺氧(A2)/好氧(O)的布置形式，其典型工藝流程圖如圖1所示。二沉池污泥回流至厭氧段，含聚磷菌的回流污泥與污水混合后，完成磷的有效釋放;混合液回流至缺氧段，在缺氧條件下，由反硝化菌作用下完成反硝化反應。
傳統A/A/O工藝的特點是厭氧、缺氧和好氧三段功能明確，界線分明，有利于各類菌種的生長和繁殖，并可根據進水條件和出水要求，人為地創造和控制三段的時空比例和運轉條件，只要碳源充足，便可根據需要，達到比較高的脫氮率。
但是常規A/A/O工藝存在以下缺點：
(1)由于厭氧區居前，回流污泥中的硝酸鹽對厭氧區產生不利影響;
(2)由于缺氧區位于系統中部，反硝化在碳源分配上居于不利地位，因而影響了系統的脫氮效果;
針對傳統A/A/O工藝的不足，基于A/O脫氮除磷原理的工藝不斷演化發展，陸續出現倒置A/A/O工藝、分點進水倒置A/A/O工藝、改良A/A/O工藝等。
上述每種處理工藝各有特點，在國內外均有很多工程案例，從處理效果上看，以上工藝系列均可滿足處理要求，但每種工藝均有側重，在基建投資、運行成本、占地、運行管理等方面存在一定的差異。具體到工程應用，污水處理工藝的選擇應充分考慮技術的可行性、經濟的合理性，處理重點的針對性，對污水水質水量的適應性，運行的穩定性等多種因素。
發明內容
本發明的目的是提供一種用于市政工程及環境保護工程中的污水處理方法，合理布置生物反應池的各個功能區域以及池行優化設計，可根據進水水質水量變化以及出水水質要求靈活調整生物反應池的運行模式及處理工藝。
為了達到上述目的，本發明提供了一種使用能切換模式的生物反應池處理污水的方法，其中，該方法使用的生物反應池包含兩個鏡像布置的、結構相同的反應池;每個反應池均包含好氧區，以及由若干格厭/缺氧池構成的厭/缺氧區;所述好氧區包含好氧池。
上述的使用能切換模式的生物反應池處理污水的方法，其中，所述的反應池，其厭/缺氧區與另一個反應池的厭/缺氧區相鄰并平行設置;所述的好氧區設置在厭/缺氧區的外側，在所述厭/缺氧區與好氧區中間設有隔墻，隔墻的上端設置混合液回流渠道，在混合液回流渠道靠厭/缺氧區處的側壁設置混合液流入口，在混合液流入口處設置混合液回流堰門。
上述的使用能切換模式的生物反應池處理污水的方法，其中，所述的厭/缺氧區為長條形，其內設有隔墻，將厭/缺氧區沿長邊等分成8格方形的厭/缺氧池，每個厭/缺氧池內分別設置立式渦輪攪拌器;相鄰的厭/缺氧池之間的隔墻上設有過水孔，相鄰隔墻上的過水孔分別靠一側長邊和另一側長邊設置，使厭/缺氧區內的水流能夠以“S”形流動;所述的厭/缺氧池能夠分別作為厭氧池或缺氧池使用。
上述的使用能切換模式的生物反應池處理污水的方法，其中，所述的厭/缺氧區，其與好氧區之間的混合液回流渠道上分別在第一格厭/缺氧池、第二格厭/缺氧池、第三格厭/缺氧池和第五格厭/缺氧池處設置調節堰門。
上述的使用能切換模式的生物反應池處理污水的方法，其中，所述的厭/缺氧區與另一個反應池的厭/缺氧區之間設有隔墻，隔墻頂部設有1條進水渠道，并在進水渠道靠第一格厭/缺氧池的一端設置進水井，進水井能夠與設置在生物反應池外側的進水管道相連;所述進水渠道兩側的側壁上，在對應每個厭/缺氧池處分別設置進水孔，進水孔處設置進水堰門;所述進水渠道在第一格厭/缺氧池、第二格厭/缺氧池、第五格厭/缺氧池以及第八格厭/缺氧池處分別設置調節堰門。
上述的使用能切換模式的生物反應池處理污水的方法，其中，所述的第一格厭/缺氧池內設有進泥孔，能夠與設置在生物反應池外側的污泥回流井連通，所述的污泥回流井與來自二沉池的污泥回流管道相連;在第一格厭/缺氧池與污泥回流井之間設有污泥外回流堰門。
上述的使用能切換模式的生物反應池處理污水的方法，其中，所述的好氧區包含兩條平行的渠道，所述渠道的長度與厭/缺氧區的長度相同，在好氧區的兩條渠道之間設有隔墻，隔墻頂端設有空氣管廊。
上述的使用能切換模式的生物反應池處理污水的方法，其中，所述的好氧區，其靠近厭/缺氧區的一條渠道的一端與厭/缺氧區的第八格厭/缺氧池即最后一格厭/缺氧池連接，該渠道的另一端與第二條渠道的一端連接，好氧區靠外側的末端設有出水井，出水井與設置在生物反應池外側的出水管相連;在好氧區靠外側的末端還設有混合液提升泵井，混合液提升泵井與混合液回流渠道共壁并在壁上設置出水孔，連通混合液提升泵井與混合液回流渠道;混合液提升泵井中設有低揚程的內回流污泥泵。
上述的使用能切換模式的生物反應池處理污水的方法，其中，所述的好氧區，包含交替段與好氧池，好氧區與厭/缺氧區連接的一條渠道的初始段設為交替段，交替段內設有潛水?dāng)嚢杵?所述交替段的容積占整個好氧區的1/7，所述交替段由隔墻分為若干格，優選為四格，相鄰的隔墻分別在靠渠道的兩側之一處設有過水孔，使水流在交替段中也能夠以“S”形流動。
上述的使用能切換模式的生物反應池處理污水的方法，其中，所述的好氧區交替段，其與厭/缺氧區的第八格厭/缺氧池即最后一格厭/缺氧池之間的隔墻下端設有過水孔。
本發明提供的使用能切換模式的生物反應池處理污水的方法具有以下優點：
該方法使用的生物反應池，融合了多種基于缺氧脫氮及厭氧釋磷原理所開發出來的生物處理工藝，如傳統A/A/O工藝、倒置A/A/O工藝、分點進水倒置A/A/O工藝以及改良A/A/O工藝等�？筛鶕�(jù)進水水質水量變化以及出水水質要求可靈活調整處理工藝，并通過各個功能區的合理布置及優化設計，減少了整個反應池的占地面積和運行成本，運行管理方便。
