申請日2015.09.26

　　公開(公告)日2016.01.27

　　IPC分類號C02F9/06; C02F103/34

　　摘要

　　本實用新型公開了一種高效率煤化工廢水處理裝置，它涉及煤化工用具技術領域，沉淀箱的底部安裝有支撐腳，沉淀箱內部的底端安裝有集液板，集液板的中部安裝有排污閥，沉淀箱的出液口與過濾箱的進液口連接，過濾箱的內部安裝有擋板，過濾箱的底部安裝有排液閥，過濾箱的出液口上安裝有過濾網，過濾網的出液口與電解箱的進液口連接，電解箱的內部安裝有電解棒，電解箱的出液管上安裝有多級過濾器，多級過濾器與凈化器連接;本實用新型便于實現快速過濾、電解、凈化，使用方便，操作簡便，工作效率高，節省時間。

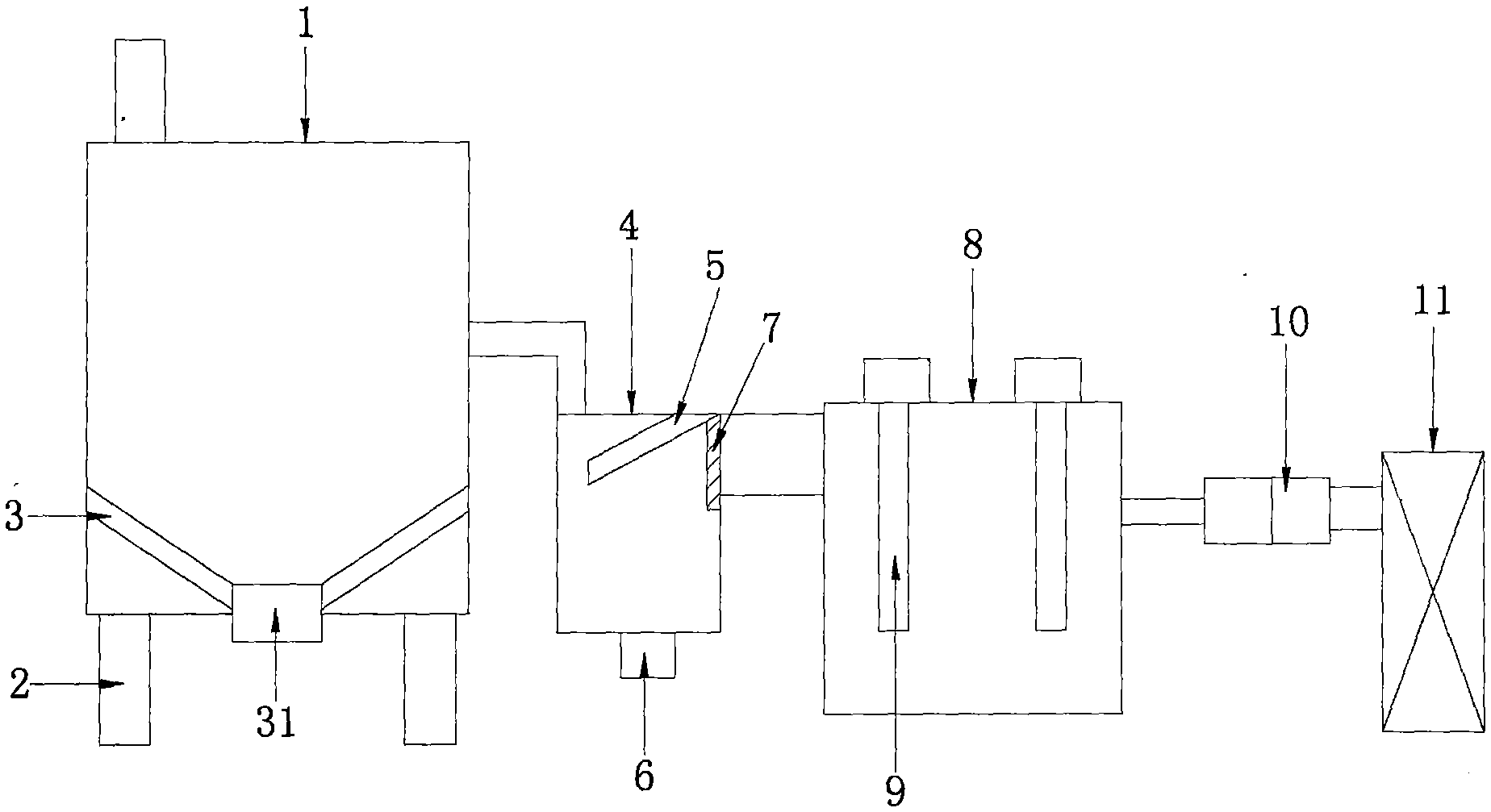

　　摘要附圖



　　權利要求書

　　1.一種高效率煤化工廢水處理裝置，其特征在于：它包含沉淀箱、支撐腳、集液板、過濾箱、擋板、排液閥、過濾網、電解箱、電解棒、多級過濾器、凈化器;沉淀箱的底部安裝有支撐腳，沉淀箱內部的底端安裝有集液板，集液板的中部安裝有排污閥，沉淀箱的出液口與過濾箱的進液口連接，過濾箱的內部安裝有擋板，過濾箱的底部安裝有排液閥，過濾箱的出液口上安裝有過濾網，過濾網的出液口與電解箱的進液口連接，電解箱的內部安裝有電解棒，電解箱的出液管上安裝有多級過濾器，多級過濾器與凈化器連接。

　　2.根據權利要求1所述的一種高效率煤化工廢水處理裝置，其特征在于：所述的擋板上設置有導向槽。

　　3.根據權利要求1所述的一種高效率煤化工廢水處理裝置，其特征在于：所述的凈化器為雙向凈化器。

　　說明書

　　一種高效率煤化工廢水處理裝置

　　技術領域：

　　本實用新型涉及一種高效率煤化工廢水處理裝置，屬于煤化工用具技術領域。

　　背景技術：

　　煤化工是指以煤為原料，經化學加工使煤轉化為氣體、液體和固體燃料以及化學品的過程。主要包括煤的氣化、液化、干餾，以及焦油加工和電石乙炔化工等。

　　在煤化工可利用的生產技術中，煉焦是應用最早的工藝，并且至今仍然是化學工業的重要組成部分。

　　煤的氣化在煤化工中占有重要地位，用于生產各種氣體燃料，是潔凈的能源，有利于提高人民生活水平和環境保護;煤氣化生產的合成氣是合成液體燃料、化工原料等多種產品的原料。煤直接液化，即煤高壓加氫液化，可以生產人造石油和化學產品。在石油短缺時，煤的液化產品將替代天然石油。

　　現有的煤化工廢水處理裝置在使用時不方便，而且處理速度慢，浪費時間，工作效率低。

　　實用新型內容：

　　針對上述問題，本實用新型要解決的技術問題是提供一種高效率煤化工廢水處理裝置。

　　本實用新型的一種高效率煤化工廢水處理裝置，它包含沉淀箱、支撐腳、集液板、過濾箱、擋板、排液閥、過濾網、電解箱、電解棒、多級過濾器、凈化器;沉淀箱的底部安裝有支撐腳，沉淀箱內部的底端安裝有集液板，集液板的中部安裝有排污閥，沉淀箱的出液口與過濾箱的進液口連接，過濾箱的內部安裝有擋板，過濾箱的底部安裝有排液閥，過濾箱的出液口上安裝有過濾網，過濾網的出液口與電解箱的進液口連接，電解箱的內部安裝有電解棒，電解箱的出液管上安裝有多級過濾器，多級過濾器與凈化器連接。

　　作為優選，所述的擋板上設置有導向槽。

　　作為優選，所述的凈化器為雙向凈化器。

　　本實用新型的有益效果為：便于實現快速過濾、電解、凈化，使用方便，操作簡便，工作效率高，節省時間。
