申請日2015.10.10

　　公開(公告)日2016.01.20

　　IPC分類號C02F11/00; C02F11/06

　　摘要

　　本發明公開了一種印染污泥的超臨界水氧化處理系統及工藝，通過污泥加熱器預加熱污泥來降低污泥粘度，進而提高污泥流動性;通過甲醇輔熱作為啟動階段的系統預熱熱源，避免物料直接加熱而導致的管道結焦堵塞問題;通過控制流體流速來防止固體顆粒在系統輸運管道中的沉積和堵塞，提高系統運行的安全可靠性。通過毛細管結合調節閥的方式來實現系統降壓，克服了大壓降條件下固體顆粒對降壓閥門的磨蝕或堵塞，并且可以實現系統壓力的精確控制。通過預熱污泥和產生蒸汽的方式回收有機物的氧化放熱，進行能量梯級利用，實現能量利用率最大化，提升系統經濟性。

　　權利要求書

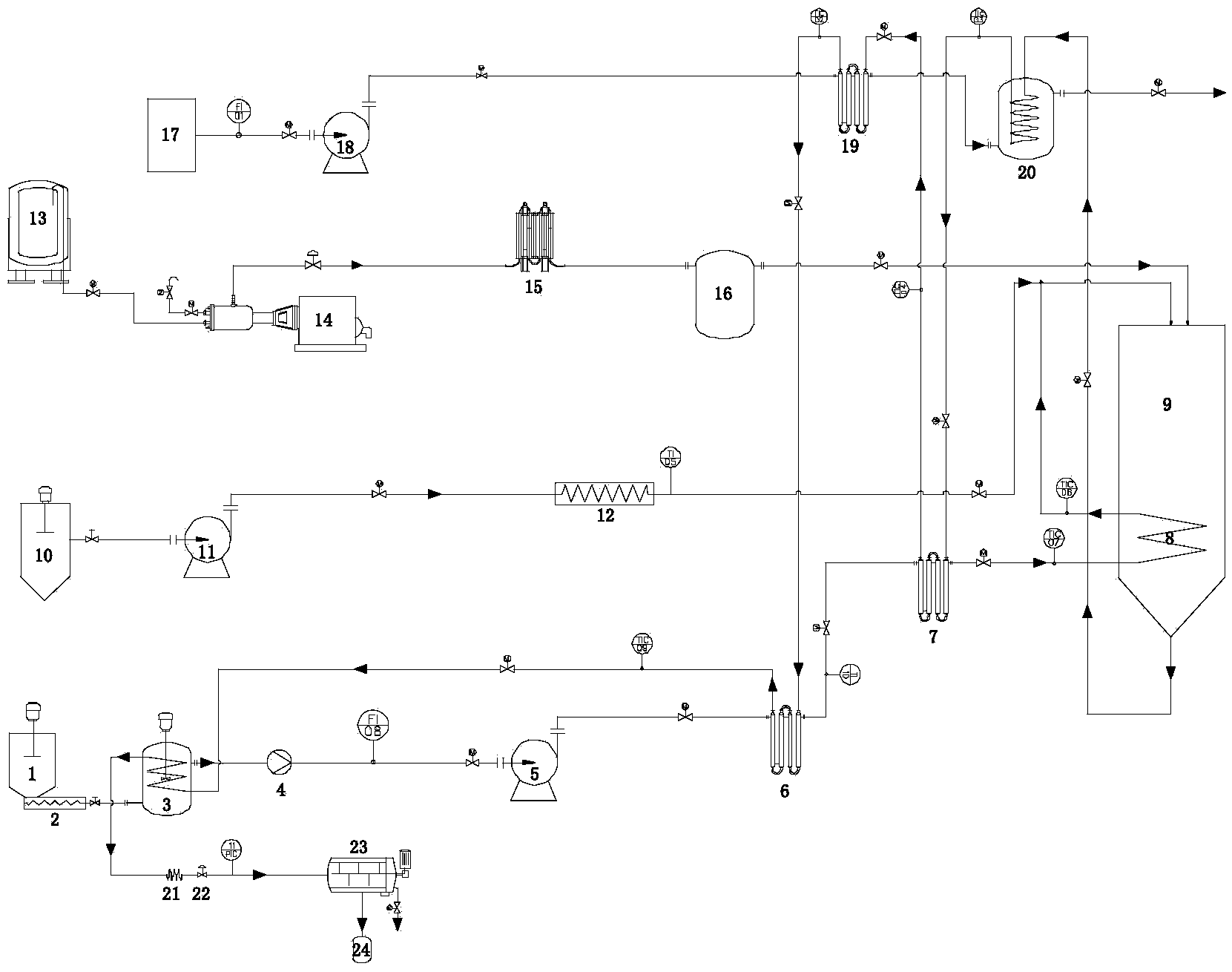

　　1.印染污泥的超臨界水氧化處理系統，其特征在于，包括：污泥預處理部分、物料預熱部分、混合反應部分;

　　污泥預處理部分包含污泥儲池(1)，污泥儲池(1)的出口與螺桿泵(2)進口連通，螺桿泵(2)出口與污泥加熱器(3)殼側入口相連，污泥加熱器(3)殼側出口連接均質乳化泵 (4)進口，均質乳化泵(4)出口與高壓污泥隔膜泵(5)進口連通;

　　物料預熱部分包含甲醇啟動電加熱器(12)和污泥預熱器Ⅲ(8)，甲醇啟動電加熱器(12) 進口與高壓甲醇輸送泵(11)出口相連，高壓甲醇輸送泵(11)進口連接甲醇溶液儲罐(10) 出口;污泥預熱器Ⅲ(8)的入口與污泥預熱器Ⅱ(7)外管出口相連，污泥預熱器Ⅱ(7)外管進口與污泥預熱器Ⅰ(6)外管出口相連;污泥預熱器Ⅰ(6)外管進口與高壓污泥隔膜泵(5) 出口連通;

　　混合反應部分包含超臨界水氧化反應器(9)，超臨界水氧化反應器(9)的氧氣入口與緩沖器(16)出口相連，緩沖器(16)進口連接液氧氣化器(15)出口，超臨界水氧化反應器(9) 的甲醇溶液進口連接于甲醇啟動電加熱器(12)的出口，超臨界水氧化反應器(9)的污泥進口與污泥預熱器Ⅲ(8)的出口連通;液氧儲槽(13)提供低溫液氧泵(14)連接液氧氣化器 (15)入口。

　　2.根據權利要求1所述的印染污泥的超臨界水氧化處理系統，其特征在于，還包括熱量回收部分;熱量回收部分包含污泥加熱器(3)和低壓軟化水泵(18)，污泥加熱器(3)管側進口與污泥預熱器Ⅰ(6)內管出口連通，污泥預熱器Ⅰ(6)內管進口與軟化水加熱器(19) 內管出口相連，軟化水加熱器(19)內管進口與污泥預熱器Ⅱ(7)內管出口相連，污泥預熱器Ⅱ(7)內管進口與蒸汽發生器(20)管側出口連通，蒸汽發生器(20)管側進口連接于超臨界水氧化反應器(9)出口;低壓軟化水泵(18)進口與軟化水箱(17)出口相連，低壓軟化水泵(18)出口連接軟化水加熱器(19)外管進口，軟化水加熱器(19)外管出口與蒸汽發生器(20)殼側進口相連，產生的飽和蒸汽從蒸汽發生器(20)殼側出口輸出。

　　3.根據權利要求2所述的印染污泥的超臨界水氧化處理系統，其特征在于，還包括降壓部分;降壓部分包含壓力調節閥(22)，壓力調節閥(22)進口連接毛細管(21)出口，毛細管(21)進口與污泥加熱器(3)管側出口相連，壓力調節閥(22)出口與管道過濾器(23) 進口連通，管道過濾器(23)出口連接集液箱(24)。

　　4.印染污泥的超臨界水氧化處理工藝，其特征在于，基于權利要求3所述的印染污泥的超臨界水氧化處理系統，包括：

　　1)系統啟動時，甲醇與軟化水進入甲醇溶液儲罐(10)，配制成濃度為15wt%的甲醇水溶液，甲醇水溶液被甲醇輸送泵(11)加壓至28MPa后，進入甲醇啟動電加熱器(12)被加熱至起燃溫度500℃，然后進入超臨界水氧化反應器(9)的甲醇溶液進口;液氧儲槽(13)中的液氧由低溫液氧泵(14)加壓至28MPa后，流經液氧氣化器(15)被氣化后，通過緩沖器 (16)之后進入超臨界水氧化反應器(9)的氧化劑進口;集液箱(24)中的干凈水通過高壓污泥隔膜泵(5)加壓至28MPa后，進入污泥預熱器Ⅰ(6)外管，之后依次流經污泥預熱器 Ⅱ(7)外管、污泥預熱器Ⅲ(8)后進入超臨界水氧化反應器(9);在超臨界水氧化反應器(9) 中，加熱后的甲醇溶液與氧化劑混合后起燃，燃燒后高溫產物對反應器進行預熱，直至反應器中流體溫度達到反應溫度550℃，此時切換高壓污泥隔膜泵(5)的進口物料為印染污泥;打開均質乳化泵(4)至污泥隔膜泵(5)之間的電動截止閥，關閉集液箱(24)至污泥隔膜泵(5) 之間的電動截止閥;

　　2)系統正常運行時，在超臨界水氧化反應器(9)內的流體溫度升溫至550℃之后，進行物料切換;污泥儲池(1)中的印染污泥通過螺桿泵(2)，進入污泥加熱器(3)殼側進口后被加熱至75℃;從污泥加熱器(3)殼側出口流出后，由均質乳化泵(4)被均勻化處理后，流入高壓污泥隔膜泵(5)進口，污泥被加壓至28MPa后輸運至污泥預熱器Ⅰ(6)的外管側進口，被高溫反應后流體加熱至115℃后從外管側出口流出;之后進入污泥預熱器Ⅱ(7)的外管進口，被高溫反應后流體加熱至224℃后從外管側出口流出;之后進入污泥預熱器Ⅲ(8) 中被超臨界水氧化反應器(9)中的反應后高溫流體加熱至395℃后，進入超臨界水氧化反應器(9)的污泥進口;印染污泥在反應器(9)中與氧化劑混合后，進行超臨界水氧化反應，有機污染物被徹底分解為CO2、H2O、N2小分子物質，同時有機物氧化反應放出的熱量加熱反應流體至550℃;

　　3)超臨界水氧化反應器(9)中的反應后高溫流體，流經污泥預熱器Ⅲ(8)換熱管道后，被冷卻至389℃，流出超臨界水氧化反應器;之后進入蒸汽發生器(20)的管側進口，在其中被降溫至288℃后從管側出口流出;進入污泥預熱器Ⅱ(7)內管進口，在其中被冷卻至198℃ 后從內管出口流出;之后進入軟化水加熱器(19)內管進口，放出熱量加熱軟化水后，被冷卻至117℃后從內管出口流出;隨后流入污泥預熱器Ⅰ(6)的內管進口，預熱外管的印染污泥，反應后流體在其中降溫至81℃;之后進入污泥加熱器(3)的管側進口，在其中傳遞熱量給殼側的印染污泥，被冷卻至30℃之后從管側出口流出;

　　4)從污泥加熱器(3)管側出口流出的冷卻后反應后干凈流體，進入毛細管降壓器(21);高壓流體流經毛細管降壓器(21)實現20MPa的壓力損失，剩余的壓力損失由壓力調節閥(22) 承擔。

　　說明書

　　印染污泥的超臨界水氧化處理系統及工藝

　　【技術領域】

　　本發明屬于環境保護及化工領域，特別涉及一種超臨界水處理系統及工藝。

　　【背景技術】

　　紡織印染業的廢水水量大、色度高、水質變化大、可生化性差。2013年，我國紡織印染業的廢水排放量達到了21.5億噸，占本年度工業廢水排放量的11.2%。其中印染廢水占紡織印染業廢水的80%，是一種難處理的有機工業廢水。對印染廢水的傳統處理方法主要有物化法與生物處理法。但是傳統處理方法的主要問題在于處理過程中會產生二次污染物印染污泥，每處理 1000噸印染廢水將產生10～30噸濕污泥(含水率97%)。并且印染污泥中含有染料、漿料、助劑等，成分非常復雜，其中染料的結構具有硝基和氨基化合物及銅、鉻、鋅、砷等重金屬元素，具有較大的生物毒性，對環境的污染很強，屬于危險廢物。印染污泥已經成為我國一個嚴重的環境問題。

　　目前，對印染污泥的處置方法包括填埋法、焚燒法、土地利用法、厭氧消化法、濕式氧化法等。但是填埋法處置印染污泥侵占土地嚴重，并且會污染地下水。焚燒法要消耗大量的能源，處理成本高，并且過程中會產生二次污染無NOx、SOx、二噁英等。土地利用法的堆肥效率低，污染物還可能通過食物鏈進入人體。厭氧消化法的工藝復雜，一次性投資大，運行有難度，最終仍需要衛生填埋。濕式氧化法的反應速度慢，處理不徹底(去除率70～90%)，還需要后續處理。因此需要開發一種工藝簡單、處理效果好、占地面積小、設備投資和運行費用低，具有應用前景的印染污泥新型處理工藝。

　　超臨界水氧化技術(SupercriticalWaterOxidation，簡稱SCWO)是利用水在超臨界狀態 (Tc=374℃,Pc=22.1MPa)下所具有的特殊性質，使有機物和氧化劑完全溶于超臨界水中，并迅速發生均相氧化反應，迅速、徹底地將有機物轉化成無害化的CO2、N2、H2O等小分子化合物。和傳統有機廢物的處理技術相比具有明顯的技術優勢：1)反應徹底、處理效率高;2)反應系統封閉，不會產生二次污染。3)反應速率極高，有機物完全去除所需停留時間很短，因此反應器的體積小，整個裝置的占地面積少;4)當有機物含量超過3wt%時，可依靠反應過程中自身釋放的熱量來維持系統熱量平衡，不需外界添加輔助熱量，富裕熱量還可以回收利用。 SCWO技術在美國國家關鍵技術所列的六大領域之一“能源與環境”中被定義為最有前途的廢物處理技術。

　　目前，超臨界水氧化處理技術已經成功應用于對城市污泥的處置領域中。2002年瑞典 ChematurEngineeringAB公司開發了168m3/d的城市污泥超臨界水氧化處理裝置。2013年美國SuperWaterSolutions公司建成處理量約100t/d的城市污泥超臨界水氧化處理裝置，污染物去除率達到99%以上，充分證明了超臨界水氧化技術處置有機污泥的可行性。

　　雖然超臨界水氧化技術已經取得了很大的進步，但是在系統可靠性方面仍存在一系列的問題：

　　(1)通過超臨界水氧化反應降解有機污染物，就要將物料加溫加壓至水的臨界點以上。除了系統正常運行過程中有機污染物自身放熱可滿足反應器物料預熱需求外，在系統啟動階段仍需要大量的燃料供應。現有的超臨界水氧化裝置一般采用燃?xì)鉅t直接加熱有機物物料的方式，但是污染物中一般含有高分子難降解有機物，在加熱過程中容易發生結焦積碳反應，所產生的焦油或焦炭粘附在管道壁面，會引起管道傳熱惡化，還可能造成燃?xì)鉅t管道堵塞，嚴重影響了燃?xì)鉅t的安全可靠運行。

　　(2)水的離子積和介電常數在超臨界區附近顯著降低，使超臨界條件的水變?yōu)榉菢O性溶劑。污泥中不僅含有不溶性惰性固體，另外可溶性無機鹽在超臨界水中溶解度明顯降低，進而從水中析出以固體顆粒的形態存在。這些固體顆粒在系統中流動會導致輸運管道或設備堵塞，嚴重影響系統的安全、可靠運行。此外，不溶性惰性固體仍存在于降溫后的反應后流體中，流經背壓閥降壓時，系統全部壓降在一個點實現，因而背壓閥處流體流速非常高。此時流體中的惰性無機鹽會對背壓閥造成嚴重的磨蝕或堵塞現象，進而影響系統的可靠運行。

　　因此，針對印染污泥的SCWO系統的開發，需要解決系統啟動階段預熱單元的結焦堵塞和惰性固體對降壓設備的磨蝕堵塞問題，進而提高系統的可靠性和安全性。

　　【發明內容】

　　本發明的目的在于提供一種印染污泥的超臨界水氧化處理系統及工藝，克服印染污泥超臨界水氧化系統設計時所面臨的預熱階段結焦、固體顆粒堵塞系統管道、設備以及系統降壓不可靠的問題;本發明可以實現印染污泥的高效、清潔、低成本無害化處理。

　　為達到以上目的，本發明是采取如下技術方案：

　　印染污泥的超臨界水氧化處理系統，包括：污泥預處理部分、物料預熱部分、混合反應部分;

　　污泥預處理部分包含污泥儲池，污泥儲池的出口與螺桿泵進口連通，螺桿泵出口與污泥加熱器殼側入口相連，污泥加熱器殼側出口連接均質乳化泵進口，均質乳化泵出口與高壓污泥隔膜泵進口連通;

　　物料預熱部分包含甲醇啟動電加熱器和污泥預熱器Ⅲ，甲醇啟動電加熱器進口與高壓甲醇輸送泵出口相連，高壓甲醇輸送泵進口連接甲醇溶液儲罐出口;污泥預熱器Ⅲ的入口與污泥預熱器Ⅱ外管出口相連，污泥預熱器Ⅱ外管進口與污泥預熱器Ⅰ外管出口相連;污泥預熱器Ⅰ外管進口與高壓污泥隔膜泵出口連通;

　　混合反應部分包含超臨界水氧化反應器，超臨界水氧化反應器的氧氣入口與緩沖器出口相連，緩沖器進口連接液氧氣化器出口，超臨界水氧化反應器的甲醇溶液進口連接于甲醇啟動電加熱器的出口，超臨界水氧化反應器的污泥進口與污泥預熱器Ⅲ的出口連通;液氧儲槽提供低溫液氧泵連接液氧氣化器入口。

　　本發明進一步的改進在于：還包括熱量回收部分;熱量回收部分包含污泥加熱器和低壓軟化水泵，污泥加熱器管側進口與污泥預熱器Ⅰ內管出口連通，污泥預熱器Ⅰ內管進口與軟化水加熱器內管出口相連，軟化水加熱器內管進口與污泥預熱器Ⅱ內管出口相連，污泥預熱器Ⅱ 內管進口與蒸汽發生器管側出口連通，蒸汽發生器管側進口連接于超臨界水氧化反應器出口;低壓軟化水泵進口與軟化水箱出口相連，低壓軟化水泵出口連接軟化水加熱器外管進口，軟化水加熱器外管出口與蒸汽發生器殼側進口相連，產生的飽和蒸汽從蒸汽發生器殼側出口輸出。

　　本發明進一步的改進在于：還包括降壓部分;降壓部分包含壓力調節閥，壓力調節閥進口連接毛細管出口，毛細管進口與污泥加熱器管側出口相連，壓力調節閥出口與管道過濾器進口連通，管道過濾器出口連接集液箱。

　　印染污泥的超臨界水氧化處理工藝，包括：

　　1)系統啟動時，甲醇與軟化水進入甲醇溶液儲罐，配制成濃度為15wt%的甲醇水溶液，甲醇水溶液被甲醇輸送泵加壓至28MPa后，進入甲醇啟動電加熱器被加熱至起燃溫度500℃，然后進入超臨界水氧化反應器的甲醇溶液進口;液氧儲槽中的液氧由低溫液氧泵加壓至28MPa 后，流經液氧氣化器被氣化后，通過緩沖器之后進入超臨界水氧化反應器的氧化劑進口;集液箱中的干凈水通過高壓污泥隔膜泵加壓至28MPa后，進入污泥預熱器Ⅰ外管，之后依次流經污泥預熱器Ⅱ外管、污泥預熱器Ⅲ后進入超臨界水氧化反應器;在超臨界水氧化反應器中，加熱后的甲醇溶液與氧化劑混合后起燃，燃燒后高溫產物對反應器進行預熱，直至反應器中流體溫度達到反應溫度550℃，此時切換高壓污泥隔膜泵的進口物料為印染污泥;打開均質乳化泵至污泥隔膜泵之間的電動截止閥，關閉集液箱至污泥隔膜泵之間的電動截止閥;

　　2)系統正常運行時，在超臨界水氧化反應器內的流體溫度升溫至550℃之后，進行物料切換;污泥儲池中的印染污泥通過螺桿泵，進入污泥加熱器殼側進口后被加熱至75℃;從污泥加熱器殼側出口流出后，由均質乳化泵被均勻化處理后，流入高壓污泥隔膜泵進口，污泥被加壓至28MPa后輸運至污泥預熱器Ⅰ的外管側進口，被高溫反應后流體加熱至115℃后從外管側出口流出;之后進入污泥預熱器Ⅱ的外管進口，被高溫反應后流體加熱至224℃后從外管側出口流出;之后進入污泥預熱器Ⅲ中被超臨界水氧化反應器中的反應后高溫流體加熱至395℃后，進入超臨界水氧化反應器的污泥進口;印染污泥在反應器中與氧化劑混合后，進行超臨界水氧化反應，有機污染物被徹底分解為CO2、H2O、N2小分子物質，同時有機物氧化反應放出的熱量加熱反應流體至550℃;

　　3)超臨界水氧化反應器中的反應后高溫流體，流經污泥預熱器Ⅲ換熱管道后，被冷卻至 389℃，流出超臨界水氧化反應器;之后進入蒸汽發生器的管側進口，在其中被降溫至288℃ 后從管側出口流出;進入污泥預熱器Ⅱ內管進口，在其中被冷卻至198℃后從內管出口流出;之后進入軟化水加熱器內管進口，放出熱量加熱軟化水后，被冷卻至117℃后從內管出口流出;隨后流入污泥預熱器Ⅰ的內管進口，預熱外管的印染污泥，反應后流體在其中降溫至81℃;之后進入污泥加熱器的管側進口，在其中傳遞熱量給殼側的印染污泥，被冷卻至30℃之后從管側出口流出;

　　4)從污泥加熱器管側出口流出的冷卻后反應后干凈流體，進入毛細管降壓器;高壓流體流經毛細管降壓器實現20MPa的壓力損失，剩余的壓力損失由壓力調節閥承擔。

　　相對于現有技術，本發明具有以下有益效果：

　　系統啟動階段，通過電加熱器預熱甲醇溶液，預熱后甲醇溶液進入超臨界水氧化反應器與氧化劑混合后燃燒放熱，用來預熱反應器內的有機物料。系統啟動階段采用電加熱預熱后的甲醇溶液作為熱源，預熱裝置簡單，有效避免了燃?xì)鉅t作為熱源時管道內的結焦積碳問題;此外，甲醇溶液在反應器內燃燒后高溫產物直接與有機物料混合對其進行預熱，是無壁面的傳熱過程，是分子之間的直接傳熱，傳熱效率高。因而提高了系統運行可靠性，并且降低設備投資。

　　在污泥預處理部分，在污泥加熱器中通過反應后流體將污泥預熱至75℃，有效降低污泥粘度，進而提高污泥可流動性，降低污泥流動性差對高壓污泥隔膜泵所提出的要求。

　　通過控制流體流速來防止不溶性無機物顆粒及超臨界水析出的可溶性無機鹽顆粒在輸運管道及系統設備中的沉積，避免固體顆粒堵塞管道;通過流體流經毛細管降壓器來實現系統降壓，克服了大壓降條件下固體顆粒對降壓閥門的磨蝕或堵塞，提高了系統的運行可靠性。

　　通過預熱物料與產生飽和蒸汽的方式回收污泥有機物的氧化放熱，實現系統自熱。進行能量梯級利用，實現能量利用率最大化，提升系統經濟性。
