申請日2015.10.10

　　公開(公告)日2016.05.04

　　IPC分類號C02F9/14

　　摘要

　　本實用新型公開了一種基于靜態殺菌技術的結核病醫院污水處理設備，包括設備外殼、快速氧化器、混合反應室、消毒中和室、沉淀過濾室，所述設備外殼下方連接有底部支撐架，所述設備外殼側面分布有污水進口管，所述設備外殼內側底部設置有進氣管，所述設備外殼上方分布著窺視窗，所述設備外殼側面設置有沉淀池，所述沉淀池側面依次分布著接觸氧化一室、接觸氧化二室，并在其內部分布著所述快速氧化器。有益效果在于：本設備內部各個反應室安排合理，對污水進行了處理，保證了污水的處理效果，使排出水污染降到最小，設備結構簡單，使用方便，污水而且一體化設備采用耐腐蝕、抗氧化材質制成，使用壽命長，為醫院節省運行費用。

　　權利要求書

　　1.一種基于靜態殺菌技術的結核病醫院污水處理設備，其特征在于：包括設備外殼、快速氧化器、混合反應室、消毒中和室、沉淀過濾室，所述設備外殼下方連接有底部支撐架，所述設備外殼側面分布有污水進口管，所述設備外殼內側底部設置有進氣管，所述設備外殼上方分布著窺視窗，所述設備外殼側面設置有沉淀池，所述沉淀池側面依次分布著接觸氧化一室、接觸氧化二室，并在其內部分布著所述快速氧化器，所述接觸氧化二室側面依次分布著所述混合反應室及所述消毒中和室，所述消毒中和室下方通過過濾網篩分布著所述沉淀過濾室，所述混合反應室上方分布著反應劑進口管，所述設備外殼另一側面從上向下依次分布著反沖洗進管、消毒劑進管、中和劑進管及排污管。

　　2.根據權利要求1所述的一種基于靜態殺菌技術的結核病醫院污水處理設備，其特征在于：所述進氣管及所述污水進口管與所述設備外殼通過螺栓緊固密封連接，所述窺視窗與所述設備外殼通過焊接連接。

　　3.根據權利要求1所述的一種基于靜態殺菌技術的結核病醫院污水處理設備，其特征在于：所述接觸氧化一室、所述接觸氧化二室、所述混合反應室、所述消毒中和室及所述沉淀過濾室通過隔板隔開、通過引水管相通依次分布在所述設備外殼內部通過焊接密封連接。

　　4.根據權利要求1所述的一種基于靜態殺菌技術的結核病醫院污水處理設備，其特征在于：所述快速氧化器分布在所述接觸氧化一室及所述接觸氧化二室內部通過螺釘與所述設備外殼內部連接，所述消毒中和室通過所述過濾網篩與所述沉淀過濾室分開。

　　5.根據權利要求1所述的一種基于靜態殺菌技術的結核病醫院污水處理設備，其特征在于：所述反沖洗進管、所述消毒劑進管、所述中和劑進管及所述排污管與所述設備外殼通過螺釘密封連接，所述設備外殼與所述底部支撐架通過螺栓固定。

　　說明書

　　一種基于靜態殺菌技術的結核病醫院污水處理設備

　　技術領域

　　本實用新型屬于污水處理設備領域，具體涉及一種基于靜態殺菌技術的結核病醫院污水處理設備。

　　背景技術

　　隨著社會的不斷進步，科學技術的快速發展，目前的醫療水品越來越高，同時得病的人越來越多，醫院污水逐步增加，為了避免放生病菌滋生、傳播的現象發生，必須對水質進行深度消毒處理。醫院污水如不處理得當，重則將造成很大災難，輕則危害人的身體健康，因此污水處理越來越重要，醫院污水處理設備因而應運而生，此裝置一般埋設于地表之下，運用二次生物接觸氧化處理工藝，它處理的效果超越全混合生物氧化池，對水質的適應性強度高，保證了水處理的穩定性，目前醫院污水處理設備占地面積比較大，內部各個部件分布不合理，處理比較簡單，面對易傳染的結核病，處理還不是太好，需要特殊處理等缺點。

　　實用新型內容

　　本實用新型的目的就在于為了解決上述問題而提供一種基于靜態殺菌技術的結核病醫院污水處理設備。

　　本實用新型通過以下技術方案來實現上述目的：

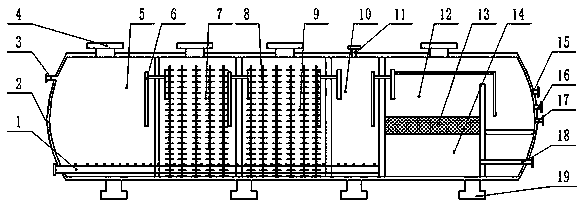

　　一種基于靜態殺菌技術的結核病醫院污水處理設備，包括設備外殼、快速氧化器、混合反應室、消毒中和室、沉淀過濾室，所述設備外殼下方連接有底部支撐架，所述設備外殼側面分布有污水進口管，所述設備外殼內側底部設置有進氣管，所述設備外殼上方分布著窺視窗，所述設備外殼側面設置有沉淀池，所述沉淀池側面依次分布著接觸氧化一室、接觸氧化二室，并在其內部分布著所述快速氧化器，所述接觸氧化二室側面依次分布著所述混合反應室及所述消毒中和室，所述消毒中和室下方通過過濾網篩分布著所述沉淀過濾室，所述混合反應室上方分布著反應劑進口管，所述設備外殼另一側面從上向下依次分布著反沖洗進管、消毒劑進管、中和劑進管及排污管。

　　上述結構中，醫院排出的污水從所述污水進口管進入設備內部的所述沉淀池，將較大的雜物進行過濾除雜，所述進氣管通過鼓風機進行鼓風，加速各個反應室內部進行反應，從所述窺視窗進行排污及進行觀察內部情況，各個反應室之間通過所述引水管進行排水，所述接觸氧化一室及所述接觸氧化二室對污水進行加速氧化，所述混合反應室對氧化完畢的污水進行混合處理，在所述消毒中和室對污水進行消毒中和，最后在所述沉淀過濾室內部進行過濾，通過所述排污管將處理好的污水排出去。

　　為了進一步提高處理效果，所述進氣管及所述污水進口管與所述設備外殼通過螺栓緊固密封連接，所述窺視窗與所述設備外殼通過焊接連接。

　　為了進一步提高處理效果，所述接觸氧化一室、所述接觸氧化二室、所述混合反應室、所述消毒中和室及所述沉淀過濾室通過隔板隔開、通過引水管相通依次分布在所述設備外殼內部通過焊接密封連接。

　　為了進一步提高處理效果，所述快速氧化器分布在所述接觸氧化一室及所述接觸氧化二室內部通過螺釘與所述設備外殼內部連接，所述消毒中和室通過所述過濾網篩與所述沉淀過濾室分開。

　　為了進一步提高處理效果，所述反沖洗進管、所述消毒劑進管、所述中和劑進管及所述排污管與所述設備外殼通過螺釘密封連接，所述設備外殼與所述底部支撐架通過螺栓固定。

　　有益效果在于：本設備內部各個反應室安排合理，對污水進行了處理，保證了污水的處理效果，使排出水污染降到最小，設備結構簡單，使用方便，污水而且一體化設備采用耐腐蝕、抗氧化材質制成，使用壽命長，為醫院節省運行費用。
