申請日2015.10.09

　　公開(公告)日2015.12.02

　　IPC分類號C02F3/08

　　摘要

　　本發明公開了一種疏導型污水處理填料循環系統，污水處理池的導流墻前端池壁相貼合，后端與池壁有空隙，導流墻一側為進水口，另一側為出水口，出水口前設有攔截墻，攔截墻中部設有排水孔，其上罩有筒式攔截網，攔截墻上端開設有排料槽，攔截墻前設有一組小功率潛水推流器，攔截墻后部通過隔板分成上下兩部分，上部為填料平臺，填料及水被推送至填料平臺，下部為排水腔，污水進入排水腔然后排出污水處理池;每個排水孔還設有一個檢修井，填料平臺處的導流墻設有缺口，使得填料平臺和進水口的一端相連通形成池內循環。本發明結合和流向設計合理，不會出現局部堵塞，節省材料，水流緩慢不會出現死角堆積，運行成本低，適用于污水處理中填料循環控制。

　　權利要求書

　　1.疏導型污水處理填料循環系統，包括污水處理池內的導流墻，污水處理池內設有一個 進水口和出水口，其特征在于：導流墻沿污水處理池的長度方向設置，導流墻的前端貼合于 前池壁，導流墻后端與后池壁保持間距，進水口設置于導流墻前端的一側，出水口設置于導 流墻前端的另一側，出水口前設有一道攔截墻，攔截墻中部設有排水孔，排水孔上罩有筒式 攔截網，攔截墻上端開設有排料槽，攔截墻前設有一組小功率潛水推流器，攔截墻后部通過 一個隔板分成上下兩部分，隔板上方為填料平臺，小功率潛水推流器將填料及水推送至填料 平臺，隔板下方為排水腔，污水通過排水孔進入排水腔然后排出污水處理池;填料平臺上設 有檢修井，檢修井與排水孔相對應，檢修井上端高于污水液面，檢修井下方與排水腔相連通; 填料平臺處的導流墻設有缺口，使得填料平臺和進水口的一端相連通形成池內循環。

　　2.如權利要求1所述的疏導型污水處理填料循環系統，其特征在于：所述污水處理池的 長寬比為3-1。

　　3.如權利要求1所述的疏導型污水處理填料循環系統，其特征在于：所述筒式攔截網上 開設有小孔，小孔孔徑小于填料直徑。

　　4.如權利要求1所述的疏導型污水處理填料循環系統，其特征在于：所述筒式攔截網數 量為2-8個，均勻分布在攔截墻上。

　　5.如權利要求1所述的疏導型污水處理填料循環系統，其特征在于：所述筒式攔截網的 長徑比為3-1.5。

　　6.如權利要求1所述的疏導型污水處理填料循環系統，其特征在于：在填料平臺和排水 腔后方還設有填料緩存腔，填料緩存腔處的導流墻上也開設缺口，使填料緩存腔與進水口相 連通形成池內循環。

　　說明書

　　疏導型污水處理填料循環系統

　　技術領域

　　本發明涉及污水處理技術領域

　　背景技術

　　針對污水處理系統中MBBR工藝，在水中放置一定比例的生物懸浮填料，填料上附著有生 物膜，對污水進行凈化。污水持續從進水口流入池中，在池中沿導向流動一段時間從出水口 排出，在這段時間內，污水經填料上的生物膜載體進行分解凈化，填料需要一直保留在池中 循環流動�，F(xiàn)有技術中為了保持污水的持續進出和填料的循環流動，采取的疏導型污水處理 填料循環系統如圖1所示，在池中設置一道導流墻，導流墻前后兩端都與池壁保持間隙，污 水整體上就繞導流墻持續的順時針或逆時針轉動，一般通過大功率潛水推流器推動水流。池 壁寬度方向上設有進水口，與進水口相對的寬度方向上另一端設有出水口，這樣可以使水流 的路徑最長，得到最佳凈化效果。為了攔截住填料，在出水口處設置一道板式攔截網，一般 由金屬材料制成，其上開設排水孔，排水口直徑小于填料，處理后污水通過排水孔排出，填 料被攔截，被攔截的填料跟隨池內水流的流向繼續繞導流墻轉動。但是，采用板式攔截網與 大功率潛水推流器這個組合，有以下不足之處：

　　1、在板式攔截網的中后段，由于潛水推進器的推力變小而導致填料不能夠被推離攔截網， 填料會堵塞在此處;

　　2、當填料在攔截網中后段堆積，污水則從攔截網的前端流出，從而減少了污水在池內的 停留時間，造成短流，從而導致出水超標;

　　3、為了避免上述填料的堆積，則需要使用更大功率的推進器，加大填料在池內移動速度， 致使填料與墻體之間、填料與槳葉之間互相磨損嚴重;

　　4、采用大功率潛水推流器，能耗高，運行成本增加;

　　5、填料在潛水推進器形成的流場死角堆積;

　　6、由于板式攔截網的物理特性原因，其抗彎拉強度小，易變形，故在設計時，必須采用 較小的過孔流速，所以使得攔截網的面積要大，成本較高。

　　因此采用板式攔截及疏導系統能耗高、可靠性差，不能滿足MBBR處理工藝的需求。

　　發明內容

　　本發明所解決的技術問題是提供一種能耗低、設備損耗小并且徹底解決填料局部堵塞現 象的疏導型污水處理填料循環系統。

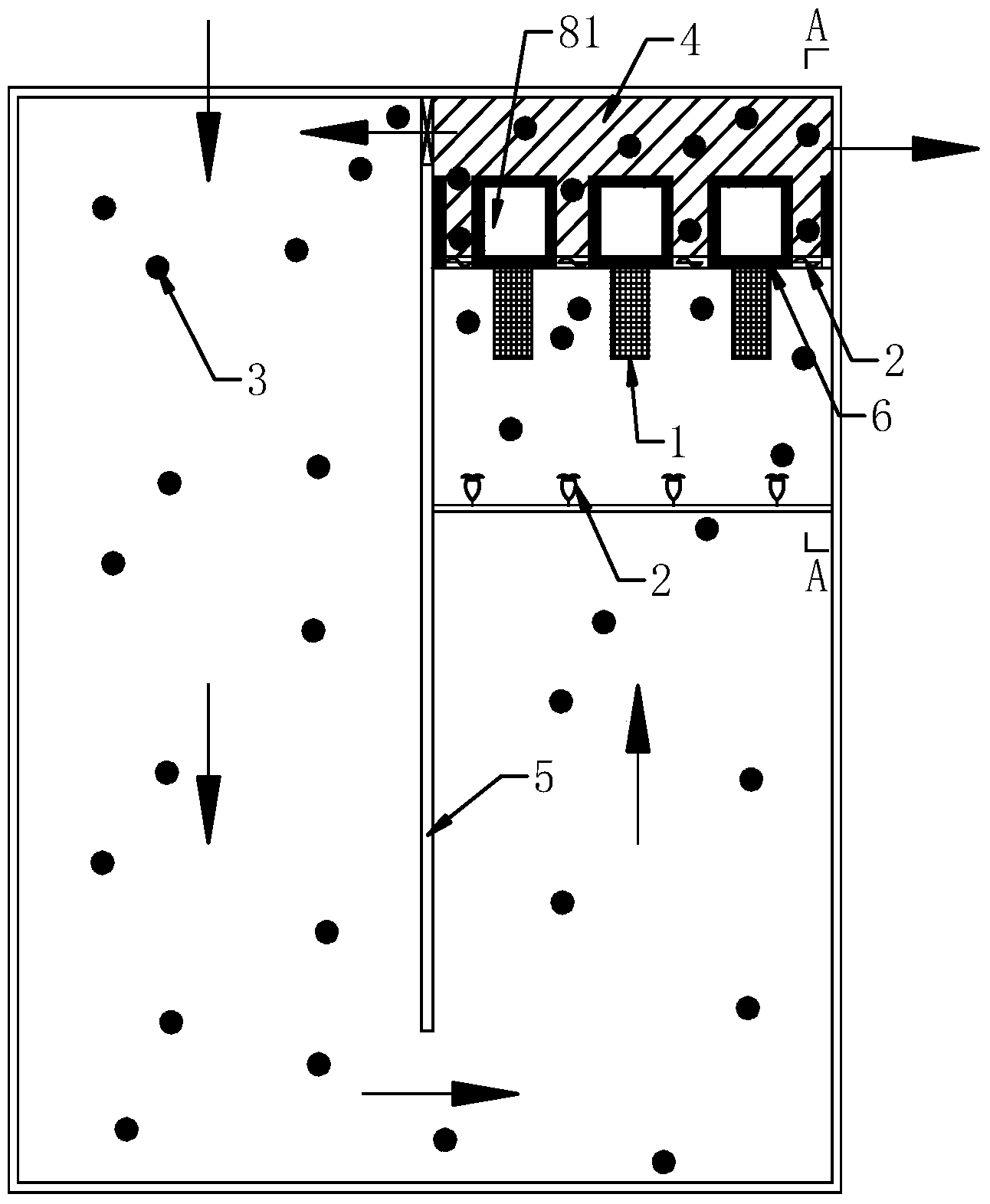

　　本發明采用的技術方案是，疏導型污水處理填料循環系統，包括污水處理池內的導流墻， 污水處理池內設有一個進水口和出水口，導流墻沿污水處理池的長度方向設置，導流墻的前 端貼合于前池壁，導流墻后端與后池壁保持間距，進水口設置于導流墻前端的一側，出水口 設置于導流墻前端的另一側，出水口前設有一道攔截墻，攔截墻中部設有排水孔，排水孔上 罩有筒式攔截網，攔截墻上端開設有排料槽，攔截墻前設有一組小功率潛水推流器，攔截墻 后部通過一個隔板分成上下兩部分，隔板上方為填料平臺，小功率潛水推流器將填料及水推 送至填料平臺，隔板下方為排水腔，污水通過排水孔進入排水腔然后排出污水處理池;填料 平臺上設有檢修井，檢修井與排水孔相對應，檢修井上端高于污水液面，檢修井下方與排水 腔相連通;填料平臺處的導流墻設有缺口，使得填料平臺和進水口的一端相連通形成池內循 環。

　　污水處理池的長寬比為3-1。

　　筒式攔截網上開設有小孔，小孔孔徑小于填料直徑。

　　筒式攔截網數量為2-8個，均勻分布在攔截墻上。

　　筒式攔截網的長徑比為3-1.5。

　　在填料平臺和排水腔后方還設有填料緩存腔，填料緩存腔處的導流墻上也開設缺口，使 填料緩存腔與進水口相連通形成池內循環。

　　本發明的有益效果是不會出現填料的局部堵塞;筒式攔截網相比板式攔截網結構要穩定， 過孔流速可以提高，節省材料，成本低;采用低速小功率潛水推流器，故而也不存在填料與 墻體之間、填料與槳葉之間，運行成本低;池內整體水流緩慢，不會出現急速流場的現象， 所以也不會出現死角堆積。出水均勻布置，不會出現短流現象。
