申請日2015.10.10

　　公開(公告)日2016.06.29

　　IPC分類號C02F1/04; C08H7/00; C02F103/28

　　摘要

　　本實用新型是造紙污水無排放處理機，制作一個圓形蒸流水罐在其內部安裝一個圓形蒸發罐，蒸發罐內安置一個熱能轉換器，用電磁和燃?xì)鉅t加熱的方式，對造紙污水加熱蒸發熬制成木質素磺酸鹽軟膏，用于相關的工業生產，同時回收蒸流水份，凈化后可二次使用的造紙污水無排放處理機。

　　權利要求書

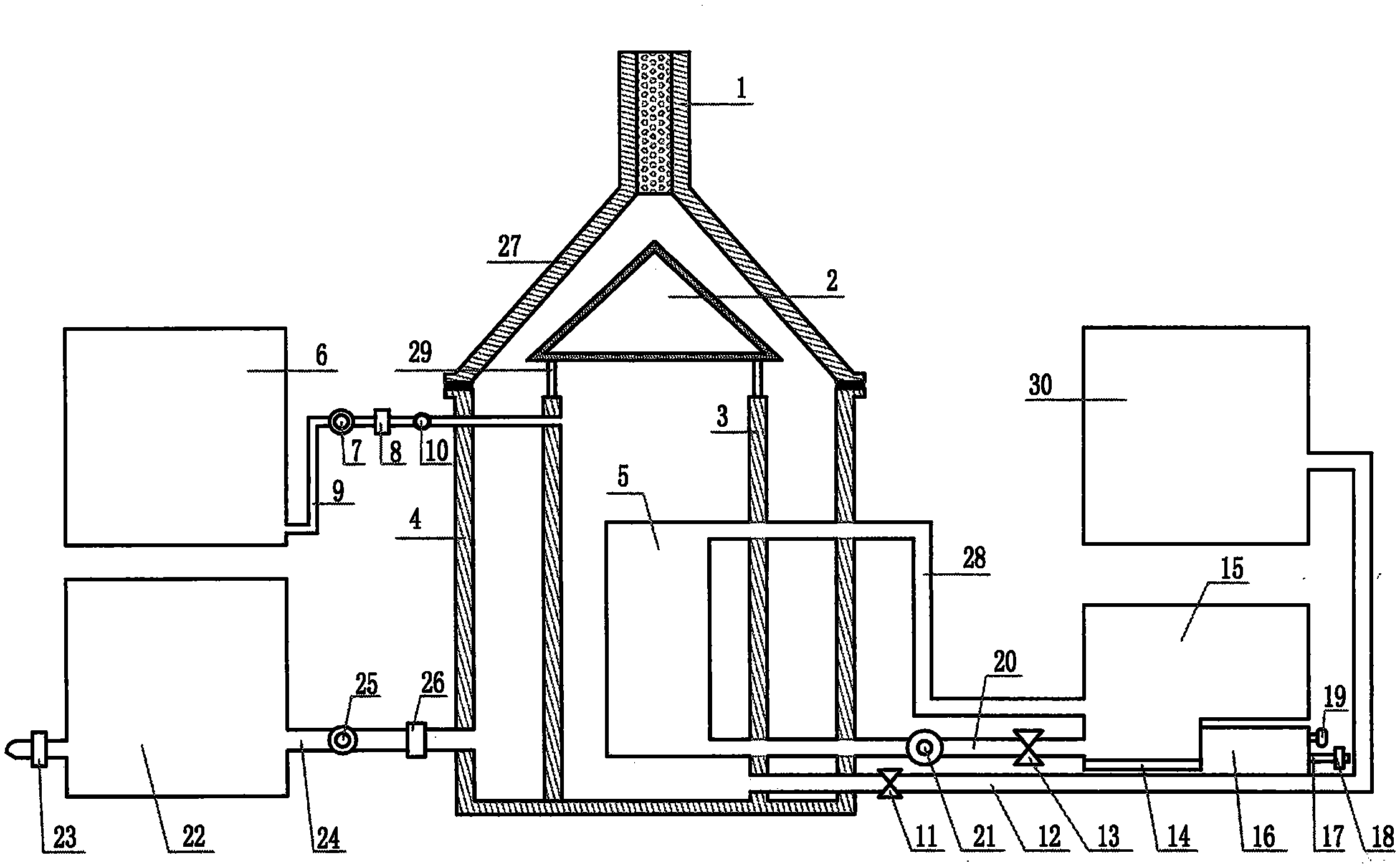

　　1.造紙污水無排放處理機，其特征在于：圓形蒸流水罐(4)內的中間部位安裝一個圓形蒸發罐(3)在其內的中間部位由出油管(20)和油回流管(28)支架懸空安置一個熱能轉換器(5)，三者之間均有相應的間距。

　　2.按照權利要求1所述的造紙污水無排放處理機，其特征在于：蒸流水罐(4)頂端與蒸流水罐蓋(27)底部密封合蓋，蒸流水罐蓋(27)頂端安裝一個氣體濾清器(1)，其內填裝濾清介質;下端出水口經蒸流水管(24)、蒸流水泵(25)，蒸流水電磁閥(26)與凈水器(22)連接，凈水電磁閥(23)與凈水器(22)連接。

　　3.按照權利要求1所述的造紙污水無排放處理機，其特征在于：蒸發罐(3)頂端由若干個支柱(29)支撐一個圓錐體防水罩(2)，上端污水進口經污水管(9)串接污水表(10)、污水電磁閥(8)、污水泵(7)與污水沉淀池(6)相連接;下端成品出口經成品閥(11)、成品管(12)，與成品冷卻池(30)連接。

　　4.按照權利要求1所述的造紙污水無排放處理機，其特征在于：熱源油箱(15)的下端出油口經出油管(20)、出油閥(13)、油泵(21)與熱能轉換器(5)下端進油口連接，上端口經回流管(28)與熱能轉換器(5)上端出油口連接，使其形成一個循環通道。

　　5.按照權利要求1所述的造紙污水無排放處理機，其特征在于：熱源油箱(15)底面分高、低兩個層面，低底面與電磁板(14)上面緊密接觸，高底面與燃?xì)鉅t(16)的頂面有相應的間距。

　　6.按照權利要求1所述的造紙污水無排放處理機，其特征在于：造紙污水無排放處理機上使用的污水泵(7)、污水電磁閥(8)、氣體電磁閥(18)、凈水器出水電磁閥(23)、蒸流水泵(25)、蒸流水電磁閥(26)的開關動作均由液位自動控制器控制。

　　說明書

　　造紙污水無排放處理機

　　技術領域：

　　本實用新型是將造紙業所產生的污水，經高溫加熱蒸發后，將其熬制成木質素磺酸鹽軟膏，同時回收所蒸發的水份處理后，可二次使用的造紙污水無排放處理機。

　　背景技術：

　　迄今，利用化學、藥物、生物等多種方法處理造紙污水，都難以達到國家的排放標準，也浪費了工業資源及水資源;設備造價和化學、藥物、生物等價格都昂貴，廠家難以接受。

　　發明內容：

　　據化驗得知造紙污水中含有木質素磺酸鹽，其經熬制濃縮成軟膏狀，可用于相關的工業生產中，同時可將蒸發的水份收籠回取處理后可二次使用。所以，本實用新型的目的是設計一種即能將造紙污水制成工業用品木質素磺酸鹽軟膏，又能回收蒸發水份處理后作二次使用的造紙污水無排放處理機。

　　本實用新型的解決方案是：制作一個圓形蒸流水罐，再制作一個圓錐形蒸流水罐蓋，罐蓋內壁呈斜面頂端安裝一個氣體濾清器，內填裝濾清介質，以濾清蒸氣中的有害物質，罐蓋與罐體緊密合蓋;罐體下端出水口經蒸流水管、蒸流水電磁閥、蒸流水泵與凈水器相連接，凈水器的出水由凈水電磁閥控制;其中的水泵和電磁閥的開、關均由液位自動控制器控制。制作一個小于蒸流水罐的圓形蒸發罐，其頂端由若干個支柱，支撐一個圓錐體防水罩，防水罩外壁呈斜面，以防蒸流水珠掉落到蒸發罐內，其二者之間有相應的間距，可使蒸發氣體暢通無阻，蒸發罐安裝在蒸流水罐的中間部位;蒸發罐上端污水進口經污水管串接、污水表、污水電磁閥、污水泵與污水沉淀池相連接;污水泵和污水電磁閥由油液位自動控制器控制，下端成品出口，經成品管、成品閥與成品冷卻池相連接。制作一個小于蒸發罐的圓形熱能轉換器，由出油管和油回流管支架懸空安置在蒸發罐內。做一個底面分高低兩層的熱源油箱，其下端出油口經出油管、油閥、油泵與熱能轉換器下端口連接;上端口經油回流管與熱能轉換器上端口連接;使其形成一個循環通道;由電磁板和燃?xì)鉅t組成一個電、氣兩用的熱源，以防停電或斷氣，也可同時合用，以加大加快熱能量;電磁板供熱面和熱源油箱低底面緊密接觸，燃?xì)鉅t與熱源油箱高底面相離相應的間距，以便氣體的燃燒;燃?xì)鉅t側面有點火開關和進氣管及由液位自動控制器控制的氣體電磁閥;在打開電源的總開關后，各需要?jiǎng)幼鞯碾娖鲿?huì)在液位自動控制器的控制下，自動的動作，如電磁板發熱，傳熱與熱源油箱，油開始發熱，打開油閥，油在油泵的驅動下，油會在循環通道中進行快速不斷的循環流動，將熱能傳輸給熱能轉換器，傳導與污水，污水升溫蒸發，蒸發的氣體形成蒸流水，蒸流水回收經凈水器處理二次使用。

　　這樣，造紙污水在高溫的煎熬下，形成軟膏狀木質素磺酸鹽，用于相關的工業生產中，同時又將蒸發的水份回收處理后再次使用，做到污水零排放的效果，可謂一舉三得。
