申請日2015.10.09
公開(公告)日2015.12.09
IPC分類號B01D29/52; B01D29/13
摘要
本發明提供一種低溫堆水處理系統可拆卸式過濾器，包括由法蘭連接的上封頭和筒體，所述上封頭內部設置有隔絕上封頭與筒體內部空間的隔板，所述隔板上開設有若干個通孔，每個通孔下方連接一個筒形濾芯;且隔板下表面周邊焊接有若干個垂直向下的支撐桿;所述濾芯底部設置有一個支撐板，支撐板上與若干個濾芯一一對應的開設有若干個過孔，支撐板周邊與若干個支撐桿一一對應的開設有若干個固定孔;每個濾芯穿過過孔，每個支撐桿穿過固定孔并通過緊固螺母將支撐板固定于支撐桿上，從而在水平方向上固定穿過過孔的濾芯不晃動。結構穩定，拆卸方便。
權利要求書

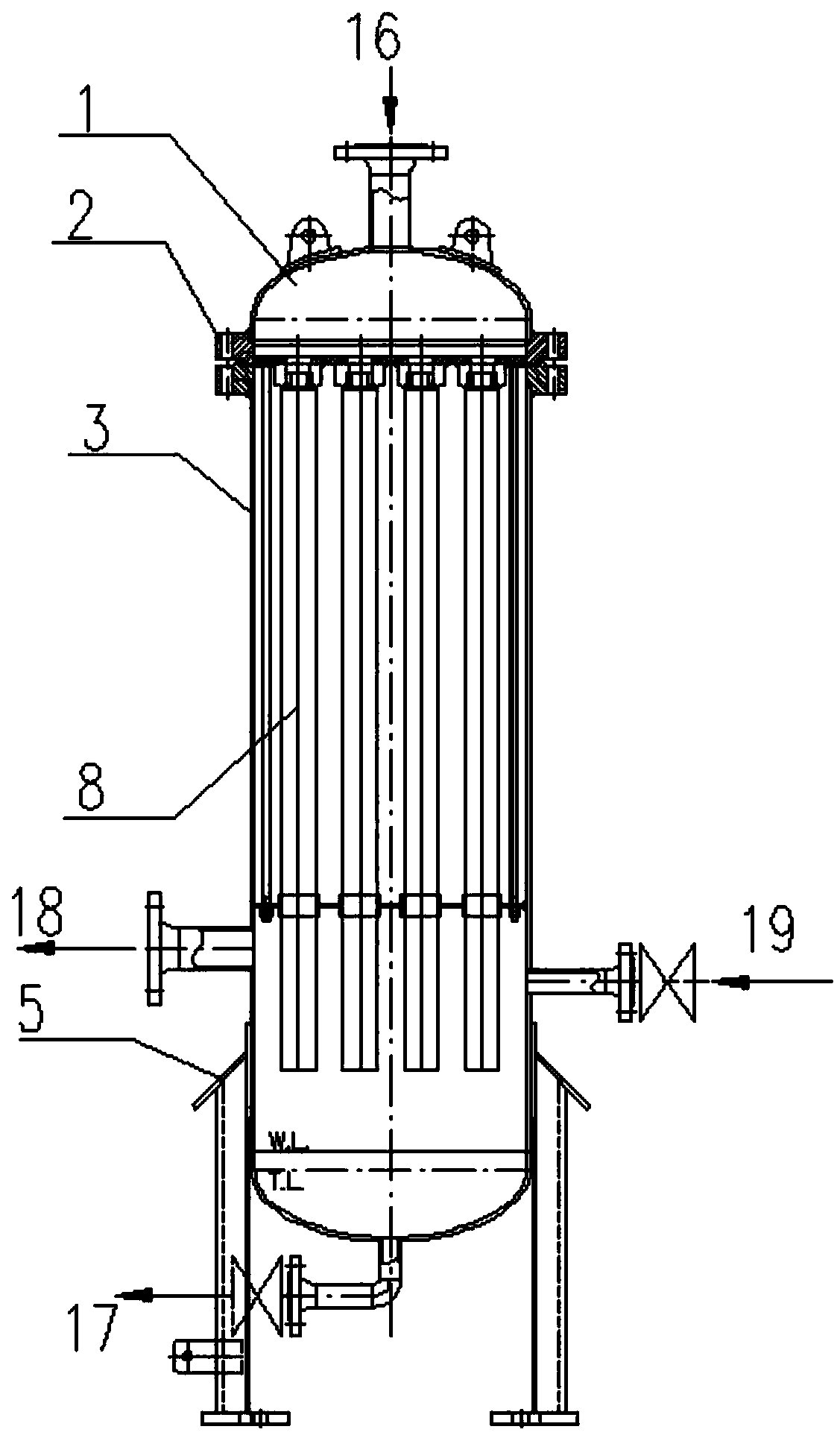

1.一種低溫堆水處理系統可拆卸式過濾器，其特征在于：包括由法蘭(2)連接的上封 頭(1)和筒體(3)，所述上封頭(1)內部設置有隔絕上封頭與筒體內部空間的隔板(6)， 所述隔板(6)上開設有若干個通孔(7)，每個通孔(7)下方連接一個筒形濾芯(8);且隔 板(6)下表面周邊焊接有若干個垂直向下的支撐桿(9);
所述濾芯(8)底部設置有一個支撐板(10)，支撐板(10)上與若干個濾芯(8)一一對 應的開設有若干個過孔，支撐板(10)周邊與若干個支撐桿(9)一一對應的開設有若干個固 定孔;每個濾芯(8)穿過過孔，每個支撐桿(9)穿過固定孔并通過緊固螺母(11)將支撐 板(10)固定于支撐桿(9)上，從而在水平方向上固定穿過過孔的濾芯(8)不晃動。
2.根據權利要求1所述的一種低溫堆水處理系統可拆卸式過濾器，其特征在于：所述支 撐板(10)的每個過孔內設置有一個濾芯套管(12)。
3.根據權利要求2所述的一種低溫堆水處理系統可拆卸式過濾器，其特征在于：所述濾 芯套管(12)焊接于支撐板(10)過孔內。
4.根據權利要求1所述的一種低溫堆水處理系統可拆卸式過濾器，其特征在于：所述支 撐板(10)上開設有若干個漏液孔(15)。
5.根據權利要求1所述的一種低溫堆水處理系統可拆卸式過濾器，其特征在于：所述支 撐板(10)為帶有弓形缺口的圓形板。
6.根據權利要求1所述的一種低溫堆水處理系統可拆卸式過濾器，其特征在于：所述隔 板(6)上開設的每個通孔(7)下方焊接有一個連接螺母(13)，每個濾芯(8)頂端設置有 一個連接螺紋(14)，濾芯(8)通過連接螺紋(14)旋轉固定于通孔(7)下方的連接螺母(13) 上。
7.根據權利要求1所述的一種低溫堆水處理系統可拆卸式過濾器，其特征在于：所述濾 芯(8)為鈦燒結多孔材料。
8.根據權利要求1所述的一種低溫堆水處理系統可拆卸式過濾器，其特征在于：所述上 封頭(1)頂端設置有介質進口(16)，筒體(3)底部設置有排污口(17)和介質出口(18)。
9.根據權利要求1所述的一種低溫堆水處理系統可拆卸式過濾器，其特征在于：所述筒 體(3)底部設置有反沖洗口(19)。
10.根據權利要求1所述的一種低溫堆水處理系統可拆卸式過濾器，其特征在于：所述 筒體(3)底部設置有支座(5)。
說明書
一種低溫堆水處理系統可拆卸式過濾器
技術領域
本發明是水處理系統中的過濾裝置，具體涉及一種低溫堆水處理系統可拆卸式過濾器。
背景技術
過濾器是水處理中最常見的預處理裝置之一，它的作用是過濾掉液體中漂浮物，膠體、 顆粒等，可有效的保證后級設備使用壽命，提高出水水質。過濾器的核心部位是過濾濾芯， 過濾芯由特殊的材料組成，屬宜損件，需特別保護，當過濾器工作一段時間后，過濾器濾芯 攔載了一定量的雜質，這時壓力降增大，流速會下降，需及時清除過濾器內的雜質，同時要 清洗濾芯;在清除雜質時，特別注意精密濾芯，不得變形或損壞，否則，再裝上去的濾芯， 過濾后介質的純度達不到設計要求;如發現濾芯變形或損壞，需馬上更換。
特別對于筒形的濾芯較長的過濾芯，在進行過濾時，容易晃動損壞。
發明內容
針對現有技術存在的問題，本發明提供一種低溫堆水處理系統可拆卸式過濾器，濾芯通 過螺紋與上封頭內部隔板擰緊進行連接，隔板周向設置起穩固作用的支撐桿，濾芯尾部設置 支撐板，可防止濾芯水平方向振動，內部過濾器件在使用過程中允許拆卸，結構穩定，拆卸 方便。
本發明的技術方案是：一種低溫堆水處理系統可拆卸式過濾器，包括由法蘭連接的上封 頭和筒體，所述上封頭內部設置有隔絕上封頭與筒體內部空間的隔板，所述隔板上開設有若 干個通孔，每個通孔下方連接一個筒形濾芯;且隔板下表面周邊焊接有若干個垂直向下的支 撐桿;
所述濾芯底部設置有一個支撐板，支撐板上與若干個濾芯一一對應的開設有若干個過孔， 支撐板周邊與若干個支撐桿一一對應的開設有若干個固定孔;每個濾芯穿過過孔，每個支撐 桿穿過固定孔并通過緊固螺母將支撐板固定于支撐桿上，從而在水平方向上固定穿過過孔的 濾芯不晃動。
進一步的，所述支撐板的每個過孔內設置有一個濾芯套管。增加濾芯底部與固定件之間 的接觸面積，提供穩定度，延長濾芯的使用壽命。
進一步的，所述濾芯套管焊接于支撐板過孔內。連接可靠穩固。
進一步的，所述支撐板上開設有若干個漏液孔。保證筒體內液體的流動順暢。
進一步的，所述支撐板為帶有弓形缺口的圓形板。保證筒體內液體的流動順暢。
進一步的，所述隔板上開設的每個通孔下方焊接有一個連接螺母，每個濾芯頂端設置有 一個連接螺紋，濾芯通過連接螺紋旋轉固定于通孔下方的連接螺母上。連接可靠，拆卸方便。
進一步的，所述濾芯為鈦燒結多孔材料。
進一步的，所述上封頭頂端設置有介質進口，筒體底部設置有排污口和介質出口。
進一步的，所述筒體底部設置有反沖洗口。方便清洗筒體內部，保證裝置清潔。
進一步的，所述筒體底部設置有支座。安裝固定方便。
本發明的有益效果是：通過螺紋與上封頭內部隔板擰緊連接濾芯，隔板周向設置起穩固 作用的支撐桿，濾芯尾部設置支撐板，通過支撐板固定濾芯可防止濾芯水平方向振動。通過 支撐桿固定支撐板，是的支撐桿、支撐板與隔板為一體，可整體拆裝。內部過濾器件在使用 過程中允許拆卸，結構穩定，拆卸方便。
